Produktbeschreibung: Raspberry Pi 5 16 GB

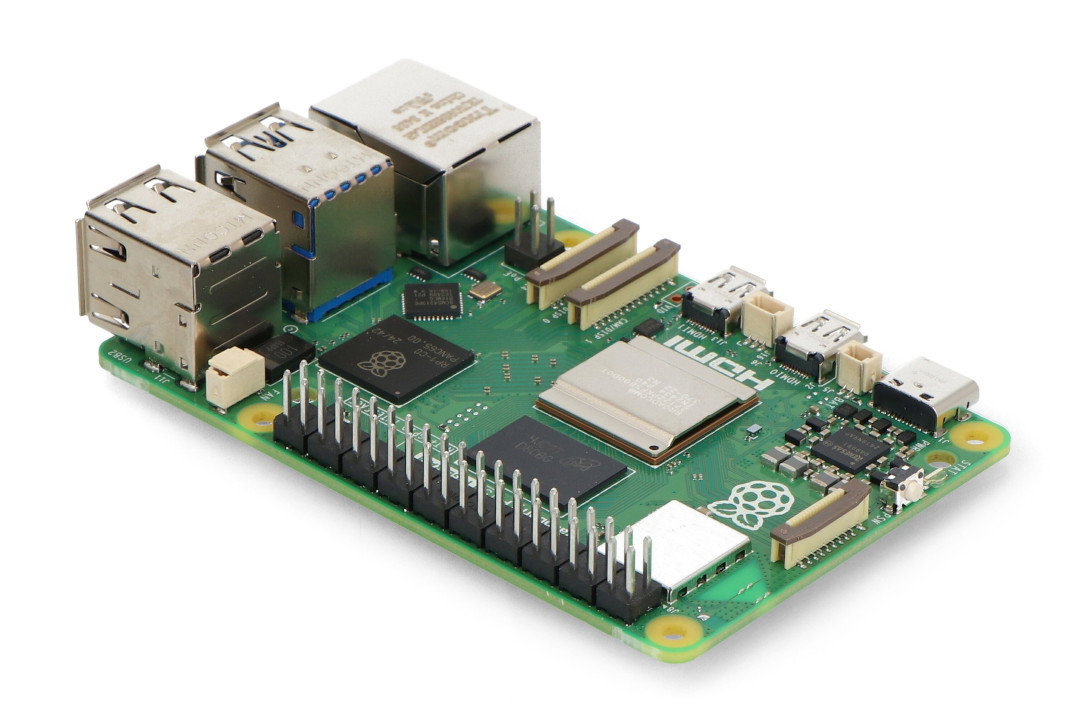

Raspberry Pi 5Der Raspberry Pi 5 ist mit 16 GB LPDDR4X-4267 RAM ausgestattet und läuft mit einem Broadcom BCM2712 ARM Cortex-A76 64-Bit Quad-Core-Prozessor mit 2,4 GHz. Die neue Generation bietet die bis zu 2-3-fache Leistung des Raspberry Pi 4. Zur Standardausstattung gehören zwei microHDMI-Anschlüsse, zwei USB 3.0-Anschlüsse, zwei USB 2. 0-Anschlüsse und ein USB-C-Stromanschluss. Darüber hinaus verfügt das Gerät über zwei MIPI DSI/CSI-Schnittstellen für Kameras und Displays, einen PCI Express 2.0-Anschluss, Platz für einen Lüfter, einen UART-Anschluss, einen Steckplatz für eine RTC-Batterie und einen dedizierten Netzschalter. Der Raspberry Pi 5 verfügt außerdem über Dualband-WiFi (2,4GHz und 5GHz), Bluetooth 5 BLE und einen 1000Mbps Gigabit-Ethernet-Port mit Unterstützung für PoE-Stromversorgung über das PoE+ HAT-Overlay. Das Board verfügt weiterhin über den standardmäßigen 40-poligen GPIO-Anschluss (2x20-polig, 2,54 mm Raster) und einen microSD-Speicherkartensteckplatz , der das Betriebssystem unterstützt. Zusätzlich zu den üblichen Befestigungslöchern ist Platz für die Installation eines offiziellen Kühlkörpers mit Lüfter vorgesehen, um die Kühlungsmöglichkeiten bei intensivem Betrieb des Geräts weiter zu verbessern.

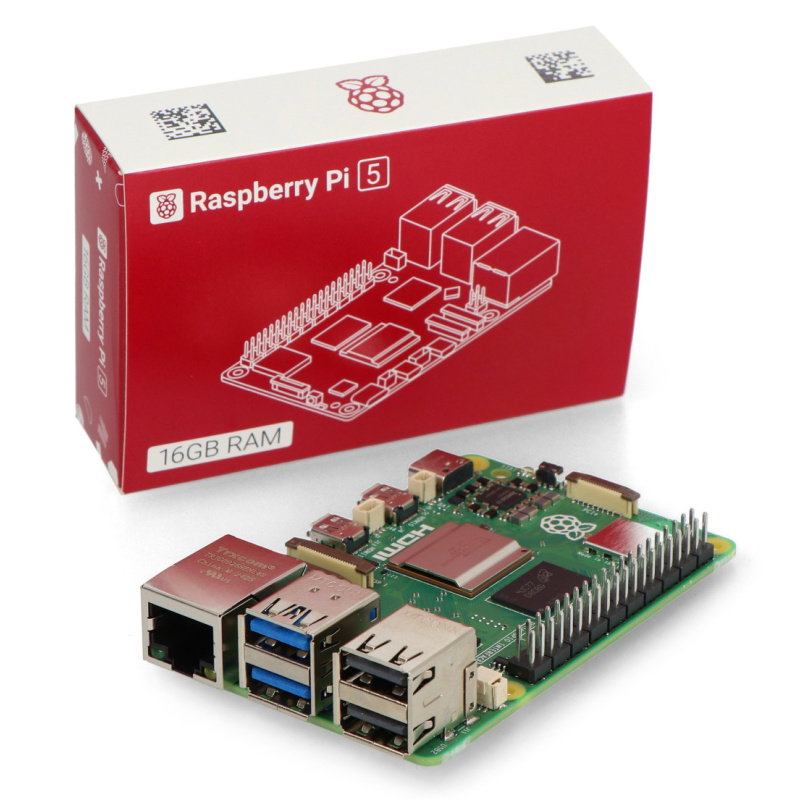

Raspberry Pi 5 16 GB SC1113.

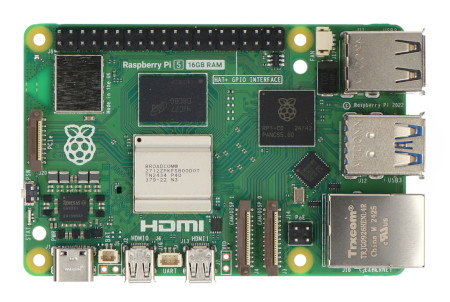

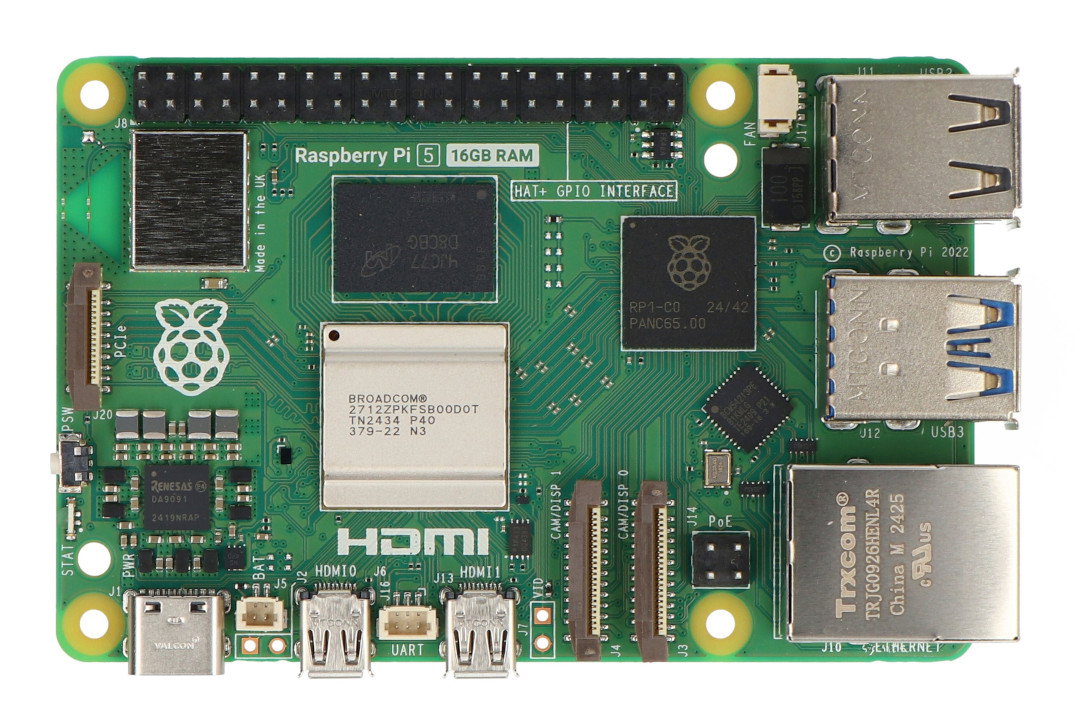

Anordnung der Komponenten auf dem Raspberry Pi 5
Anordnung und Beschreibung der Komponenten auf der Raspberry Pi 5 Platine
- Modellbezeichnung
- Broadcom BCM2712 Prozessor
- PCI Express 2.0 Schnittstelle
- ON / OFF-Taste
- Schaltkreise für die Energieverwaltung
- Aktive Kühlung / Kühlkörpermontageöffnungen
- RTC-Batterieanschluss
- UART-Anschluss
- Raspberry Pi RP1 E/A-Steuerung
- Lüfter-Anschluss
- Ethernet- und USB-Anschlüsse (umgekehrt wie bei Raspberry Pi 4)
- PoE HAT-Anschluss
- 2x 4-Leiter MIPI DSI / CSI Anschlüsse
Änderungen am Raspberry Pi 5
| Merkmal | Beschreibung |
|---|---|
| Mehrere Versionen | Der Raspberry Pi 5 ist in mehreren Versionen erhältlich, die sich in der Größe des Arbeitsspeichers unterscheiden: 1 GB, 2 GB, 4 GB, 8 GB, 16 GB. |
| BCM2712-Prozessor | Der Broadcom BMC2712 Quad-Core ARM Cortex-A76 64-bit Chip, getaktet mit 2,4 GHz, ist 60% schneller als sein Vorgänger. |
| PCIe 2.0-Anschluss | Die fünfte Version des Raspberry Pi verfügt über einen Hochgeschwindigkeits-PCI-Express-2.0-Anschluss, über den Peripheriegeräte mit hoher Datenübertragungsrate angeschlossen werden können. |
| RTC-Batterieanschluss | Ein spezieller Anschluss ermöglicht den Anschluss einer Echtzeitbatterie (RTC), um das aktuelle Datum und die Uhrzeit zu erhalten. |
| UART-Anschluss | Auf der Platine befindet sich ein UART-Anschluss, an den ein Debugger angeschlossen werden kann. |
| Zwei CSI / DSI-Anschlüsse | Der Raspberry Pi 5 ist mit zwei 4-poligen MIPI CSI / DSI Anschlüssen im Mini 22-Pin Format im 0,5 mm Raster ausgestattet, an die eine Kamera und ein Display oder zwei Kameras / zwei Displays angeschlossen werden können. |
| ON / OFF Taste | Der Raspberry Pi Minicomputer kann nun über den Power-Knopf ein- und ausgeschaltet werden. Die Taste kann auch dazu verwendet werden, den Raspberry Pi aus dem Tiefschlafmodus aufzuwecken. Wenn Sie die Taste lange gedrückt halten, wird die Stromzufuhr zum Minicomputer unterbrochen. |
| Raspberry Pi RP1-Chip | Der RP1-Chip wurde von der Raspberry Pi Foundation speziell für die Verwaltung von E/A-Schnittstellen entwickelt, wodurch der Hauptprozessor des Minicomputers entlastet wird, wodurch der Raspberry Pi 5 wesentlich leistungsfähiger ist als seine älteren Vorgänger. |
| Anschluss-Layout | Die Umrisse der Platine sind im Vergleich zu den Vorgängerversionen gleich geblieben, aber die Anordnung der Schnittstellen hat sich geändert. |
Raspberry Pi 5 ohne Audioanschluss.Video und Audio auf dem Raspberry Pi 5
Der Raspberry Pi 5 bietet fortschrittliche Multimedia-Fähigkeiten mit zwei microHDMI-Anschlüssen, die 4K-Video und -Audio mit flüssigen 60 fps ermöglichen. Darüber hinaus verfügt das Gerät über zwei 4-polige MIPI CSI/DSI-Anschlüsse, die den Anschluss von zwei Displays mit 4K-Auflösung oder zwei Kameras ermöglichen. Der Raspberry Pi 5 verwendet einen hochmodernen VideoCore VII-Grafikprozessor, der mit 800 MHz getaktet ist und eine hohe Leistung bei der Ausführung fortschrittlicher Grafik- und Multimedia-Anwendungen garantiert. CSI/DSI-Ports mit 22 Leitungen und einem Raster von 0,5 mm erfordern Adapter, wenn Sie früheres Zubehör verwenden möchten.
Raspberry Pi Betriebssystem
Der Raspberry Pi 5 verfügt über einen microSD-Speicherkartensteckplatz mit SDR104-Hochgeschwindigkeitsunterstützung zum schnellen Booten des Raspberry Pi-Betriebssystems. Alternativ kann das Betriebssystem auch direkt über den USB-Anschluss gebootet werden. Unser Shop bietet Speicherkarten mit vorinstalliertem Betriebssystem an, die sofort nach dem Auspacken einsatzbereit sind. Der Raspberry Pi 5 ist voll kompatibel mit dem Raspberry Pi OS, beginnend mit der Bookworm-Version.
Schnittstellen am Raspberry Pi 5.Kommunikation auf dem Raspberry Pi 5
Die fünfte Version des Raspberry Pi behält die beliebten Schnittstellen bei, die wir von typischen PCs kennen. Die wichtigsten davon sind:
- Zwei microHDMI-Anschlüsse, an die zwei Monitore gleichzeitig angeschlossen werden können und die Videos in 4K-Qualität anzeigen.
- WiFi-Modul - Dual-Band, das im 2,4-GHz- und 5-GHz-Band arbeitet, 802.11b/g/n/ac-konform.
- Bluetooth LE-Modul - moderne drahtlose Bluetooth Low Energy (LE) Version 5.0-Konnektivität.
- 4 USB-Anschlüsse - zwei davon sind USB 2.0 und die anderen beiden sind schnellere USB 3.0 mit Unterstützung für 5 Gbit/s-Betrieb gleichzeitig, ideal für den Anschluss verschiedener Peripheriegeräte.
- Ethernet-Buchse - für kabelgebundene Hochgeschwindigkeits-Netzwerkverbindungen mit bis zu 1.000 Mbit/s. Außerdem kann der Raspberry Pi 5 über diese Buchse mit Strom versorgt werden (unter Verwendung des PoE+ HAT-Overlays).
- GPIO - bestehend aus 40 Allzweck-Eingangs-/Ausgangs-Pins, die Schnittstellen wie I2C, SPI und UART umfassen. Diese werden für eine Vielzahl von Anwendungen verwendet, z. B. für den Betrieb von LEDs, Drucktasten, Motorsteuerungen und mehr.
Raspberry Pi 5 GPIO-Anschluss.
Die fünfte Version des Raspberry Pi 5 verfügt über einen Netzschalter, einen RTC-Batterieanschluss, PCI-e und UART.Raspberry Pi 5-Stromversorgung
Der Raspberry Pi 5 verwendet einen USB-Typ-C-Anschluss als Stromquelle. Das Gerät benötigt ein 5-V-Netzteil mit einer Mindeststromkapazität von 5 A. Wir bieten sowohl Original-Netzteile als auch hochwertige Ersatzgeräte an, die vollständig mit dem Raspberry Pi 5 kompatibel sind. Die Standard-Stromkapazität der USB-Ports beträgt 600 mA. Wenn jedoch ein USB-Typ-C-Netzteil, das Power Delivery unterstützt, erkannt wird, erhöht sich diese Grenze automatisch auf 1,6 A, sodass auch anspruchsvollere Peripheriegeräte mit Strom versorgt werden können.
Raspberry Pi 3B+, 4B und 5 - Spezifikationen und Vergleich
 |
 |
 |
|
| Modell | Raspberry Pi 3 Modell B+ | Raspberry Pi 4 Modell B | Raspberry Pi 5 |
| Freigabe | 3 - 2018 r. | 6 - 2019 r. | 9 - 2023 r. |
| Prozessor-Chipsatz | Broadcom BCM2837B0 64-Bit | Broadcom BCM2711 64-Bit | Broadcom BCM2712 64-Bit |
| Kern | Vierkerner ARM Cortex-A53 |
Vierkern-ARM-Cortex-A72 |
Vierkern-ARM Cortex-A76 |
| Betriebssysteme | Raspberry Pi Betriebssystem Windows 10 loT |
Raspberry Pi OS | Raspberry Pi OS |
| Taktung | 1,4 GHz | 1,5 GHz | 2,4 GHz |
| Architektur | ARMv8-A | ARMv8-A | ARMv8-A |
| ARBEITSSPEICHER | 1 GB LPDDR2 @ 900 MHz | Mehrere Versionen
|
Verschiedene Versionen
|
| Speicher | microSD-Karte | microSD-Karte | microSD-Karte |
| GPIO-Buchse | 40-Pin-Anschluss (2x20 Pin) Raster 2,54 mm |
Steckverbinder 40-polig (2x20 pin) 2,54 mm Raster |
Stecker 40-polig (2x20 polig) 2,54 mm Raster |
| Stromzufuhr |
|
|
|
| Abmessungen der Karte | 85 x 56 x 17 mm | 85 x 56 x 17 mm | 85 x 56 x 17 mm |
| USB-Schnittstelle | 4x USB 2.0 - Buchse Typ A | 2x USB 2.0 - Buchse Typ A 2x USB 3.0 - Buchse Typ A |
2x USB 2.0 - Buchse Typ A 2x USB 3.0 - Buchse Typ A |
| Netzwerkschnittstelle | 300 Mbps Ethernet-Anschluss | 100/1000 Mbit/s-Ethernet-Anschluss | 100/1000-Mbit/s-Ethernet-Anschluss |
| WiFi-Schnittstelle | Zweiband 2,4 GHz und 5 GHz 802.11 b/g/n/ac |
Zweiband 2,4 GHz und 5 GHz 802.11 b/g/n/ac |
Zweiband 2,4 GHz und 5 GHz 802.11 b/g/n/ac |
| Bluetooth | Niedrige Energie, BLE 4.2 | Niedrige Energie, BLE 5 | Niedrige Energie, BLE 5 |
| Kamera | CSI-Buchse | CSI-Buchse | 2x 4-Zeilen MIPI CSI/DSI-Buchse |
| Touch-Display | DSI-Buchse | DSI-Buchse | 2x 4-Zeilen MIPI CSI/DSI-Buchse |
| Video | HDMI HD 1080px / 30 fps H.264 1080p30 OpenGLES 1.1, 2.0 |
2 x microHDMI H.265 4K 60 fps H.264 1080p 30 fps OpenGLES 1.1, 2.0, 3.0 |
2 x microHDMI H.265 4K 60 fps H.264 1080p 30 fps OpenGLES 1.1, 2.0, 3.0 |
| Kommunikation | UART, SPI, I2C, GPIO | UART, SPI, I2C, GPIO | UART, SPI, I2C, GPIO |
