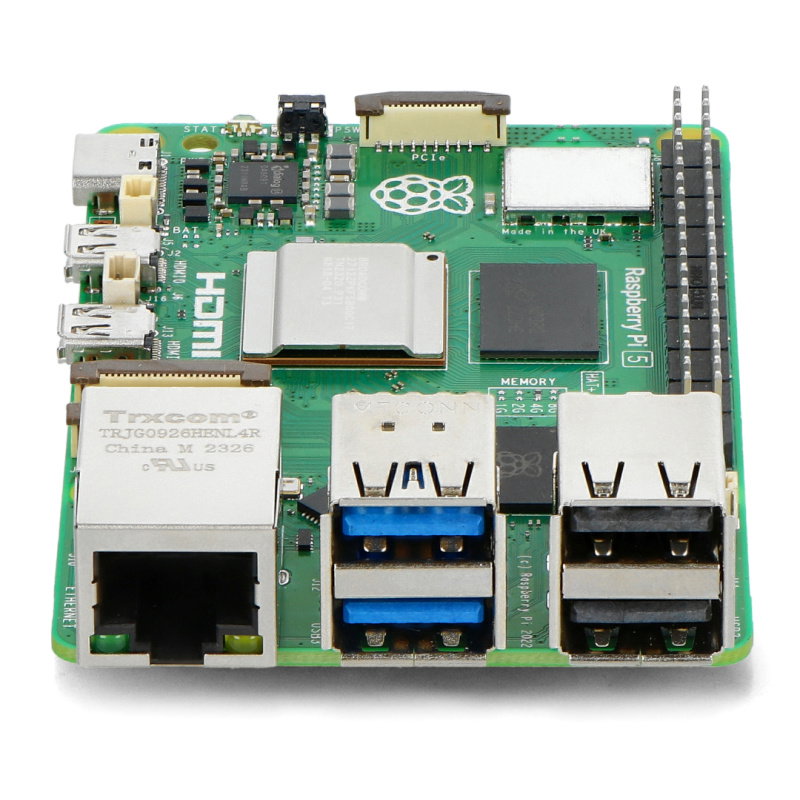

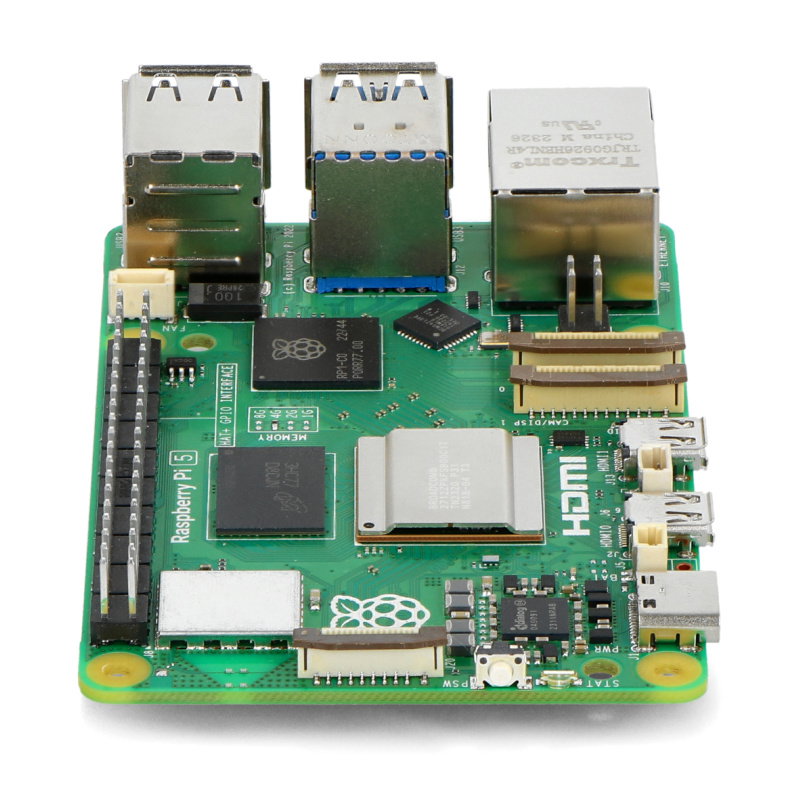

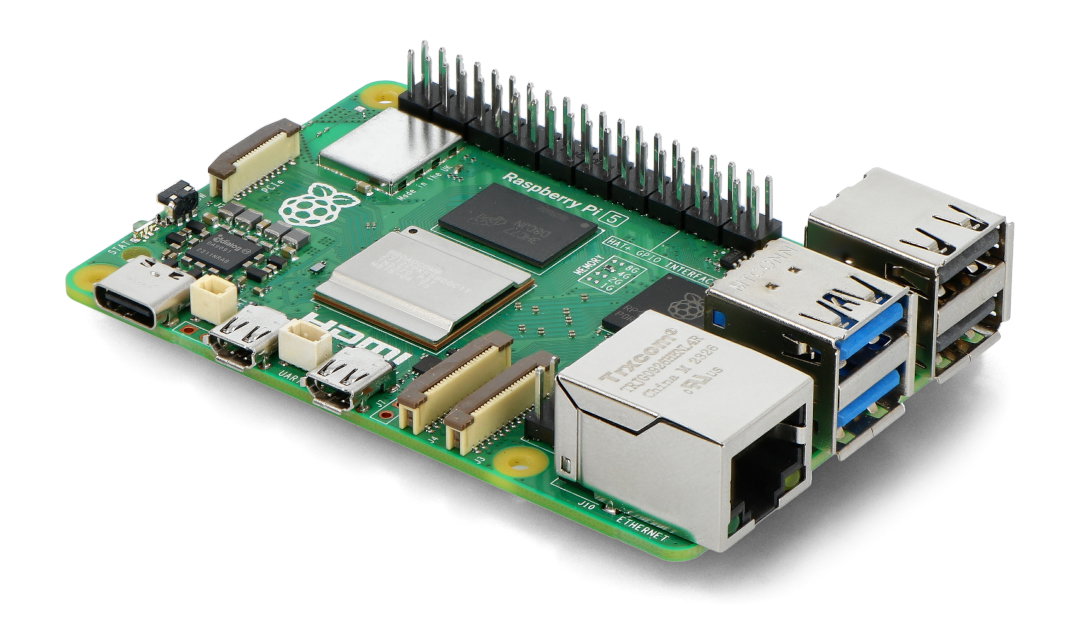

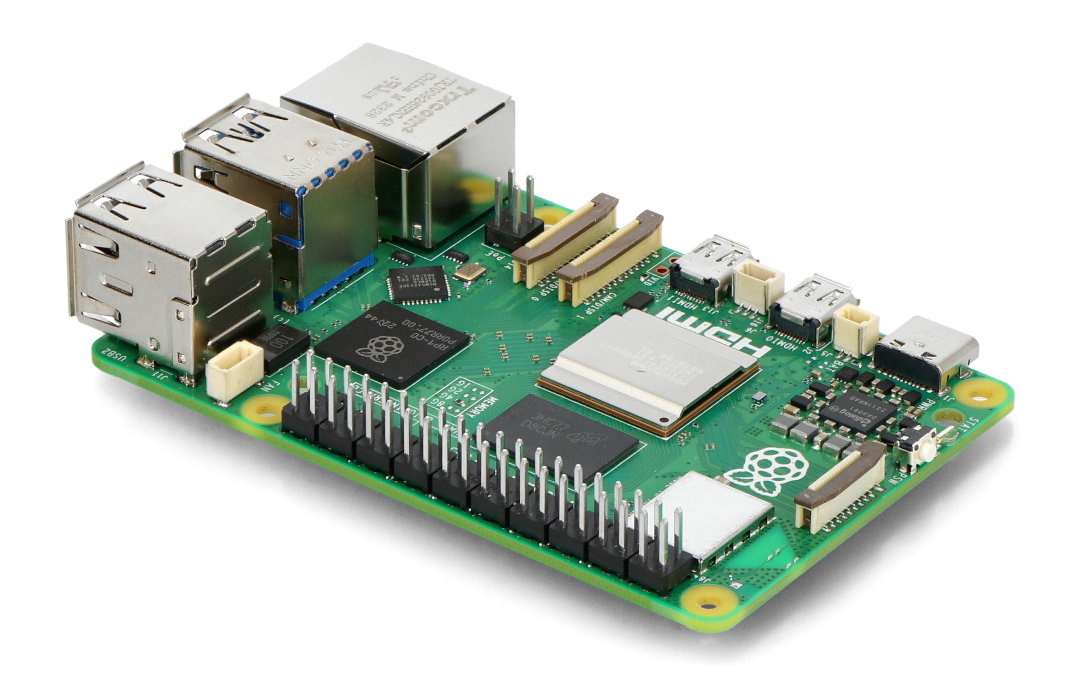

Produktbeschreibung: Raspberry Pi 5 4 GB
DieRaspberry Pi 5 Version verfügt über 4 GB LPDDR4X-4267 RAM und den neuen Quad-Core Broadcom BCM2712 ARM Cortex-A76 64-Bit Prozessor mit einer Taktrate von 2,4 GHz. Die fünfte Generation des beliebten Raspberry Pi verfügt über zwei microHDMI-Anschlüsse, zwei USB 3.0- und zwei USB 2.0-Anschlüsse sowie einen USB-C-Stromanschluss. Der Raspberry Pi 5 verfügt außerdem über zwei MIPI DSI / CSI 4-Zeilen-Kamera-/Display-Anschlüsse, einen PCI Express 2.0-Anschluss, einen Lüfteranschluss, einen UART- und Batterie-RTC-Anschluss sowie einen Netzschalter. Das Board verfügt außerdem über Dual-Band 2,4 GHz und 5 GHz WiFi, Bluetooth 5 BLE und einen 1000 Mbps Ethernet-Port mit PoE-Stromversorgung (PoE+ HAT Overlay erforderlich). Das Board verfügt weiterhin über einen 40-poligen GPIO-Anschluss (2x20-polig, 2,54 mm Raster) und einen microSD-Speicherkartenanschluss mit Betriebssystem. Neben den Standard-Montagelöchern finden sich auch spezielle Löcher für die Montage des offiziellen Kühlkörpers samt Lüfter.

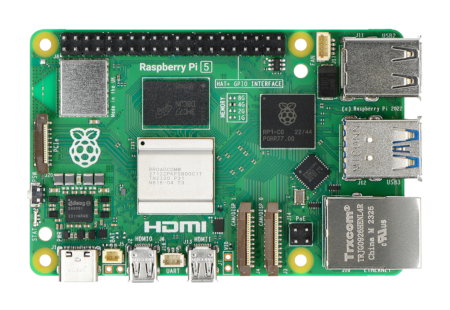

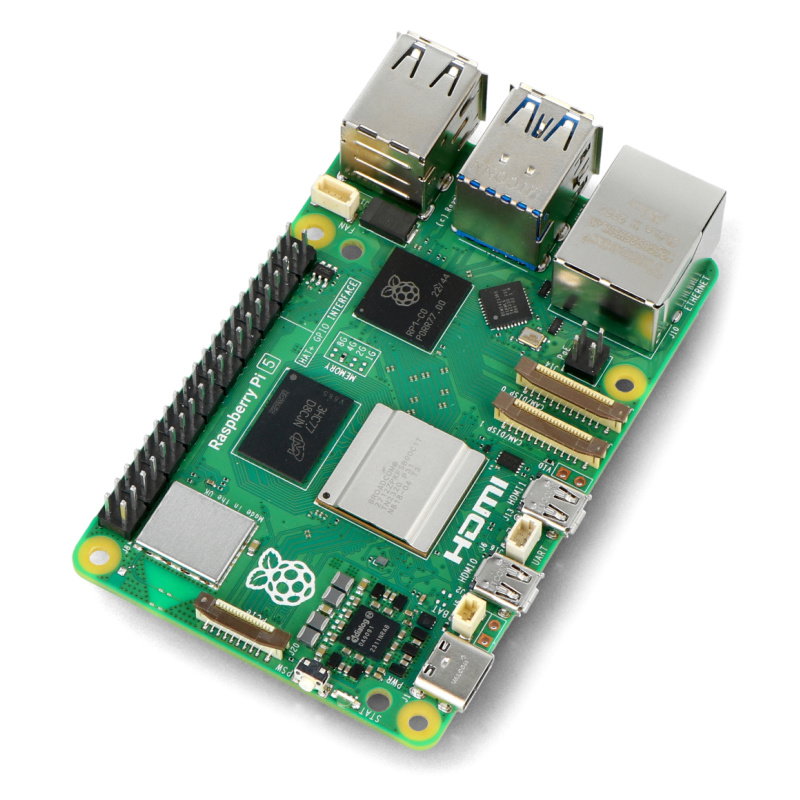

Die Anordnung der Komponenten auf dem Raspberry Pi 5.
Layout und Beschreibung der Komponenten auf der Raspberry Pi 5 Platine
- Modellbezeichnung
- Broadcom BCM2712 Prozessor
- PCI Express 2.0 Schnittstelle
- ON / OFF-Taste
- Schaltkreise für die Energieverwaltung
- Aktive Kühlung / Kühlkörpermontageöffnungen
- RTC-Batterieanschluss
- UART-Anschluss
- Raspberry Pi RP1 E/A-Steuerung
- Lüfter-Anschluss
- Ethernet- und USB-Anschlüsse (umgekehrt wie bei Raspberry Pi 4)
- PoE HAT-Anschluss
- 2x 4-Leiter MIPI DSI / CSI Anschlüsse
Änderungen zum Raspberry Pi 5
| Merkmal | Beschreibung |
|---|---|
| Mehrere Versionen | Der Raspberry Pi 5 ist in mehreren Versionen erhältlich, die sich in der Größe des Arbeitsspeichers unterscheiden: 1 GB, 2 GB, 4 GB, 8 GB. |
| BCM2712-Prozessor | Der Broadcom BMC2712 Quad-Core ARM Cortex-A76 64-bit Chip, getaktet mit 2,4 GHz, ist 60% schneller als sein Vorgänger. |
| PCIe 2.0-Anschluss | Die fünfte Version des Raspberry Pi verfügt über einen Hochgeschwindigkeits-PCI-Express-2.0-Anschluss, über den Peripheriegeräte mit hoher Datenübertragungsrate angeschlossen werden können. |
| RTC-Batterieanschluss | Ein spezieller Anschluss ermöglicht den Anschluss einer Echtzeitbatterie (RTC), um das aktuelle Datum und die Uhrzeit zu erhalten. |
| UART-Anschluss | Auf der Platine befindet sich ein UART-Anschluss, an den ein Debugger angeschlossen werden kann. |
| Zwei CSI / DSI-Anschlüsse | Der Raspberry Pi 5 ist mit zwei 4-poligen MIPI CSI / DSI Anschlüssen im Mini 22-Pin Format im 0,5 mm Raster ausgestattet, an die eine Kamera und ein Display oder zwei Kameras / zwei Displays angeschlossen werden können. |
| ON / OFF Taste | Der Raspberry Pi Minicomputer kann nun über den Power-Knopf ein- und ausgeschaltet werden. Die Taste kann auch dazu verwendet werden, den Raspberry Pi aus dem Tiefschlafmodus aufzuwecken. Wenn Sie die Taste lange gedrückt halten, wird die Stromzufuhr zum Minicomputer unterbrochen. |
| Raspberry Pi RP1-Chip | Der RP1-Chip wurde von der Raspberry Pi Foundation speziell für die Verwaltung von E/A-Schnittstellen entwickelt und entlastet den Hauptprozessor des Minicomputers, wodurch der Raspberry Pi 5 viel leistungsfähiger ist als seine älteren Vorgänger. |
| Anschluss-Layout | Die Umrisse der Platine sind im Vergleich zu den Vorgängerversionen gleich geblieben, aber die Anordnung der Schnittstellen hat sich geändert. |
Raspberry Pi 5 ohne Audioanschluss.Video und Audio auf dem Raspberry Pi 5
Die fünfte Version des Raspberry Pi verfügt über zwei microHDMI-Anschlüsse, über die sowohl Video als auch Audio übertragen werden können, sogar bei 4K-Auflösung und 60 fps. Der Raspberry Pi 5 verfügt über zwei 4-polige MIPI CSI / DSI-Anschlüsse, an die zwei 4K-fähige Displays oder zwei Kameras angeschlossen werden können. Der Raspberry ist mit einer VideoCore VII GPU ausgestattet, die mit 800 MHz getaktet ist. Die CSI / DSI-Anschlüsse haben 22 Leitungen im 0,5 mm Raster, so dass ein Adapter erforderlich ist, um das vorhandene Zubehör weiter zu verwenden.
Raspberry Pi Betriebssystem
Der Raspberry Pi 5 ist mit einem microSD-Speicherkartensteckplatz (mit Unterstützung für den SDR104-Hochgeschwindigkeitsmodus) ausgestattet, von dem das Raspberry Pi OS gebootet wird. Das System kann auch über den USB-Anschluss des Minicomputers gebootet werden. Wir bieten auch Speicherkarten an, auf denen das entsprechende Betriebssystem vorinstalliert ist und die direkt nach dem Auspacken verwendet werden können. Der Raspberry Pi 5 funktioniert mit den Raspberry Pi OS-Versionen Bookworm und höher.

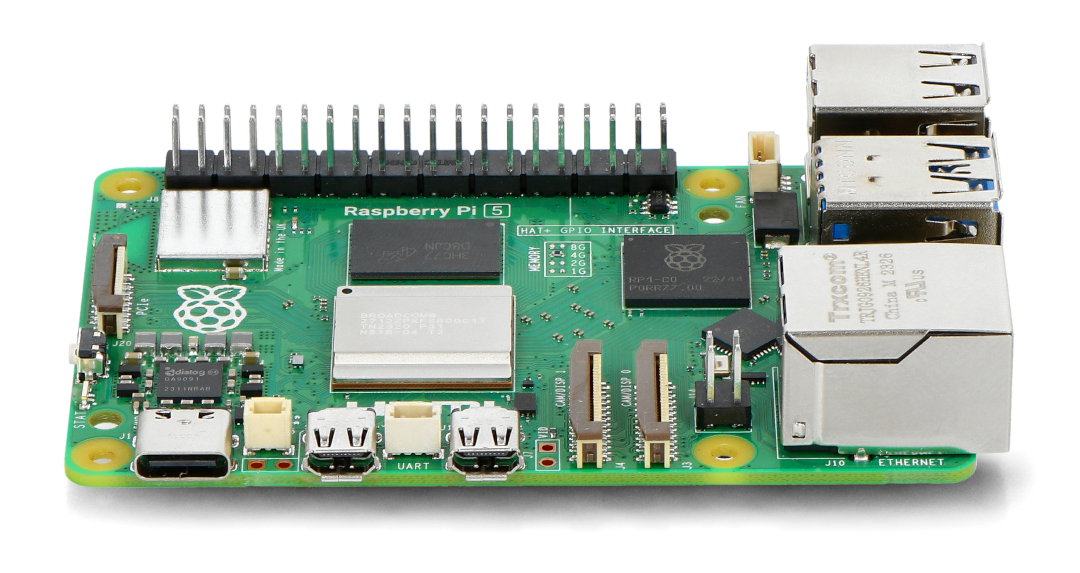

Schnittstellen auf dem Raspberry Pi 5.Kommunikation auf dem Raspberry Pi 5
Die fünfte Generation des Raspberrys verfügt weiterhin über die gängigen Schnittstellen, die von Standard-PCs bekannt sind. Die wichtigsten davon sind:
- 2 microHDMI-Anschlüsse mit der Möglichkeit, zwei Bildschirme gleichzeitig anzuschließen und Videos in 4K-Auflösung darzustellen.
- WiFi-Modul - Dual-Band 2,4 GHz und 5 GHz 802.11b/g/n/ac.
- Bluetooth LE-Modul - beliebte Bluetooth Low Energy (LE) Standard 5.0 drahtlose Konnektivität.
- 4 USB-Anschlüsse - Raspberry Pi 5 verfügt über 2 USB 2.0-Anschlüsse und 2 USB 3.0-Anschlüsse mit Unterstützung für 5 Gbps-Betrieb gleichzeitig, an die Peripheriegeräte angeschlossen werden können.
- Ethernet-Buchse - bietet eine kabelgebundene Verbindung zum Internet mit Geschwindigkeiten von bis zu 1000 Mbps. Über die Ethernet-Buchse kann der Raspberry auch mit Strom versorgt werden (PoE+ HAT-Overlay erforderlich).
- GPIO - 40-poliger Allzweck-Eingang/Ausgang, der Schnittstellen wie I2C, SPI und UART umfasst. Wird für LEDs, Tasten, Motortreiber und vieles mehr verwendet.
Raspberry Pi 5 GPIO-Anschluss.

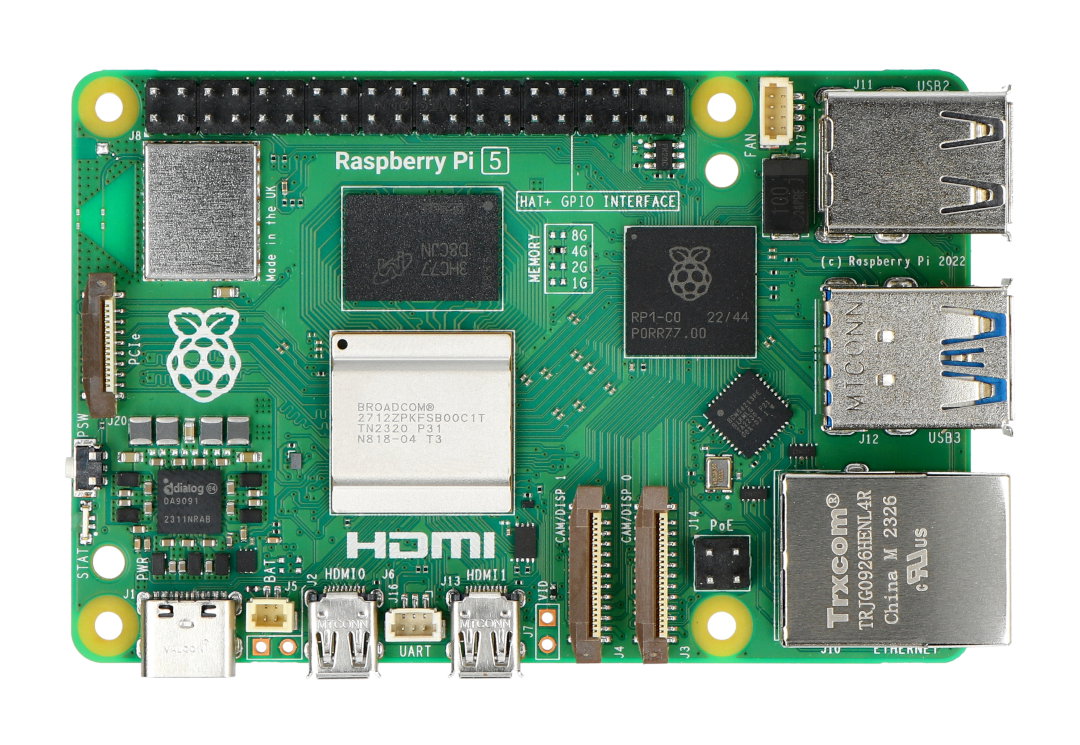

Die fünfte Version des Raspberry Pi 5 verfügt über einen Netzschalter, einen RTC-Batterieanschluss, PCI-e und UART.Raspberry Pi 5-Stromversorgung
Der Minicomputer Raspberry Pi 5 verfügt über einen USB-Typ-C-Anschluss für die Stromversorgung des Geräts. Die fünfte Version des beliebten Raspberrys benötigt ein Netzteil mit einer Versorgungsspannung von 5 Volt und einer Mindeststromstärke von 5 Ampere. Wir bieten Original-Netzteile und Markenersatzteile an, die mit dem Raspberry Pi funktionieren. Die maximale Stromkapazität der USB-Ports beträgt standardmäßig 600 mA, aber wenn ein USB-C-Netzteil mit Power Delivery erkannt wird, wird die Grenze automatisch auf 1,6 A erhöht.
Raspberry Pi 3B+, 4B und 5 - Spezifikationen und Vergleich
 |
 |
 |
|
| Modell | Raspberry Pi 3 Modell B+ | Raspberry Pi 4 Modell B | Raspberry Pi 5 |
| Freigabe | 3 - 2018 r. | 6 - 2019 r. | 9 - 2023 r. |
| Prozessor-Chipsatz | Broadcom BCM2837B0 64-Bit | Broadcom BCM2711 64-Bit | Broadcom BCM2712 64-Bit |
| Kern | Quad-Core ARM Cortex-A53 |
Quad-Core ARM Cortex-A72 |
Vierkern-ARM Cortex-A76 |
| Betriebssysteme | Raspberry Pi Betriebssystem Windows 10 loT |
Raspberry Pi OS | Raspberry Pi OS |
| Taktung | 1,4 GHz | 1,5 GHz | 2,4 GHz |
| Architektur | ARMv8-A | ARMv8-A | ARMv8-A |
| ARBEITSSPEICHER | 1 GB LPDDR2 @ 900 MHz | Mehrere Versionen
|
Verschiedene Versionen
|
| Speicher | microSD-Karte | microSD-Karte | microSD-Karte |
| GPIO-Buchse | 40-Pin-Anschluss (2x20 Pin) Raster 2,54 mm |
Steckverbinder 40-polig (2x20-polig) 2,54 mm Raster |
Stecker 40-polig (2x20 polig) 2,54 mm Raster |
| Spannungsversorgung |
|
|
|
| Abmessungen der Karte | 85 x 56 x 17 mm | 85 x 56 x 17 mm | 85 x 56 x 17 mm |
| USB-Schnittstelle | 4x USB 2.0 - Buchse Typ A | 2x USB 2.0 - Buchse Typ A 2x USB 3.0 - Buchse Typ A |
2x USB 2.0 - Buchse Typ A 2x USB 3.0 - Buchse Typ A |
| Netzwerkschnittstelle | 300 Mbit/s Ethernet-Anschluss | 100/1000 Mbit/s Ethernet-Anschluss | 100/1000 Mbit/s Ethernet-Anschluss |
| WiFi-Schnittstelle | Dualband 2,4 GHz und 5 GHz 802.11 b/g/n/ac |
Zweiband 2,4 GHz und 5 GHz 802.11 b/g/n/ac |
Zweiband 2,4 GHz und 5 GHz 802.11 b/g/n/ac |
| Bluetooth | Niedrigenergie, BLE 4.2 | Niedrigenergie, BLE 5 | Niedrige Energie, BLE 5 |
| Kamera | CSI-Buchse | CSI-Buchse | 2x 4-Zeilen MIPI CSI/DSI-Buchse |
| Touch-Display | DSI-Buchse | DSI-Buchse | 2x 4-Zeilen MIPI CSI/DSI-Buchse |
| Video | HDMI HD 1080px / 30 fps H.264 1080p30 OpenGLES 1.1, 2.0 |
2 x microHDMI H.265 4K 60 fps H.264 1080p 30 fps OpenGLES 1.1, 2.0, 3.0 |
2 x microHDMI H.265 4K 60 fps H.264 1080p 30 fps OpenGLES 1.1, 2.0, 3.0 |
| Kommunikation | UART, SPI, I2C, GPIO | UART, SPI, I2C, GPIO | UART, SPI, I2C, GPIO |
