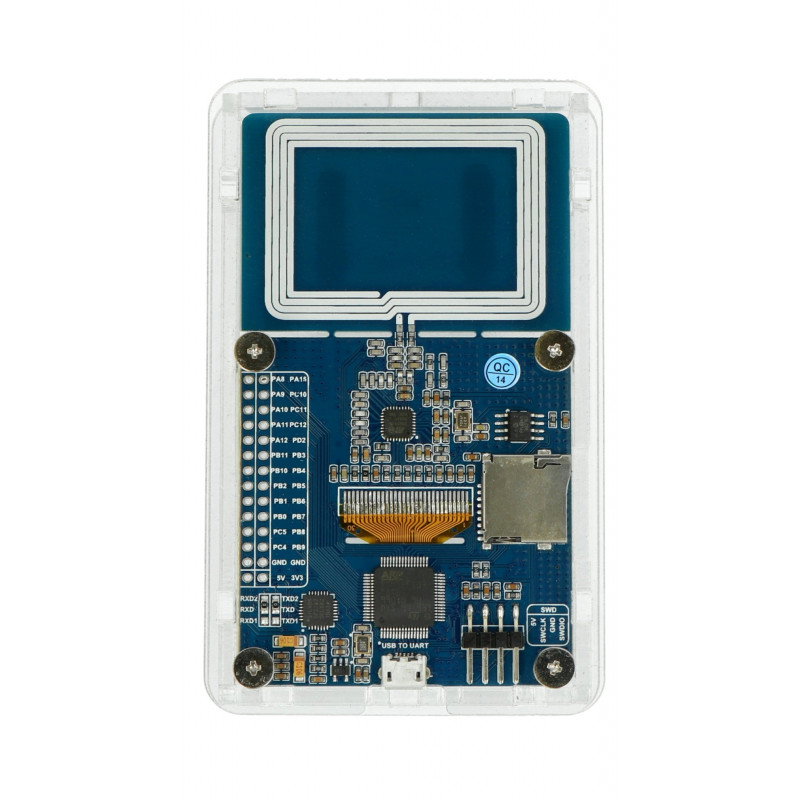

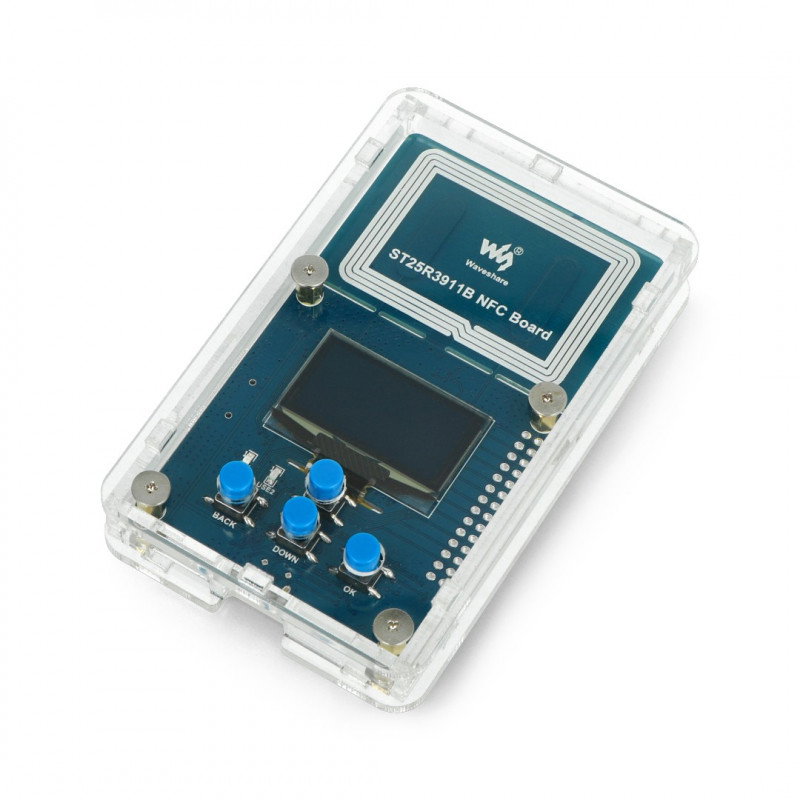

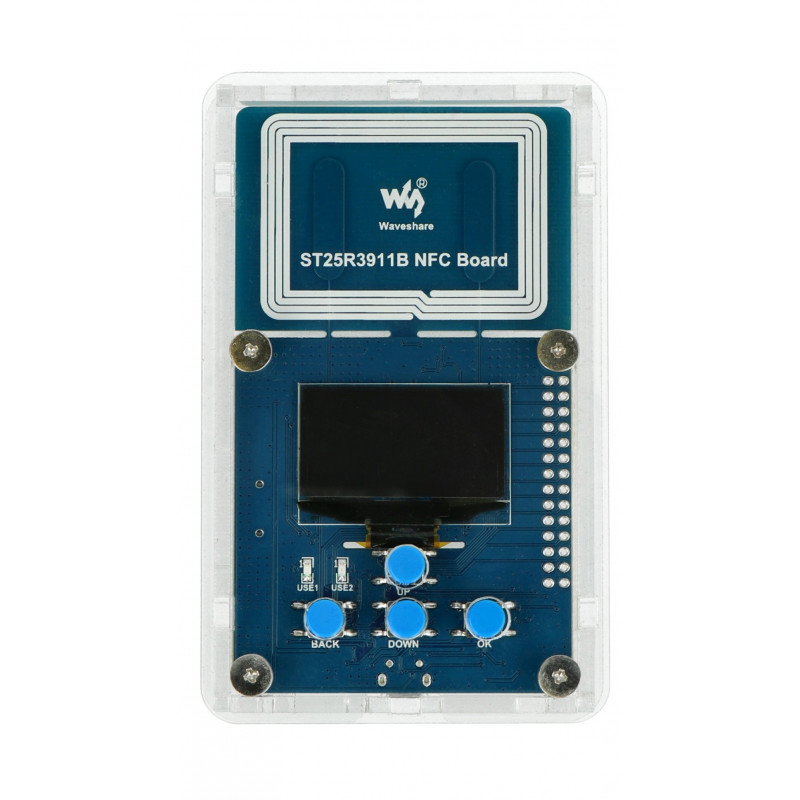

Produktbeschreibung: NFC-Entwicklungskit - STM32 ST25R3911B - Waveshare 17623
NFC-Entwicklungskit basierend auf STM32 ST25R3911B Mikrocontroller mit AT32F413RCT7 Controller und Anzeige OLED-DISPLAY, programmierbare Tasten und gängige Schnittstellen. Es ist ideal, um die NFC-Kommunikation kennenzulernen und Projekte zu erstellen, die auf diesem Kommunikationsmodus basieren. Er unterstützt mehrere NFC-Protokolle mit einer maximalen Ausgangsleistung von bis zu 1,4 W und einer kapazitiven Wake-up-Funktion mit niedrigem Strom. Es eignet sich gut für Anwendungen, die eine hohe RF-Leistung und einen geringen Stromverbrauch erfordern, wie z. B. Zugangskontrolle, Ticketing, Industrie, Medizin usw.
Hauptmerkmale des NFC-Entwicklungskits
- Unterstützung von mehreren Protokollen: ISO18092, ISO14443A, ISO14443B, ISO15693, FeliCa.
- Differentielles Antennendesign, Ausgangsleistung bis zu 1,4 W, größere Erfassungsreichweite.
- Eingebauter kapazitiver Sensor mit geringem Stromverbrauch, ermöglicht kapazitives Wake-up, erkennt Karten in der Nähe, ohne das Magnetfeld des Lesers zu aktivieren.
- AT32F413RCT7-Controller, einfach zu erlernen, zu erweitern, kein externer Controller erforderlich.
- 1,3" OLED-Anzeige.
- Eingebauter SRAM, zusätzlicher Platz für internen RAM.
- MicroSD-Kartensteckplatz zum Speichern von Daten, die über NFC übertragen werden.
- 4x Taster, 2x Anwenderstatus-LED, praktisch für Debugging.
- UART-Debugging-Schnittstelle, IO-Kabel für den Anschluss anderer Peripheriegeräte.
- Acrylgehäuse zum Schutz vor Staub.

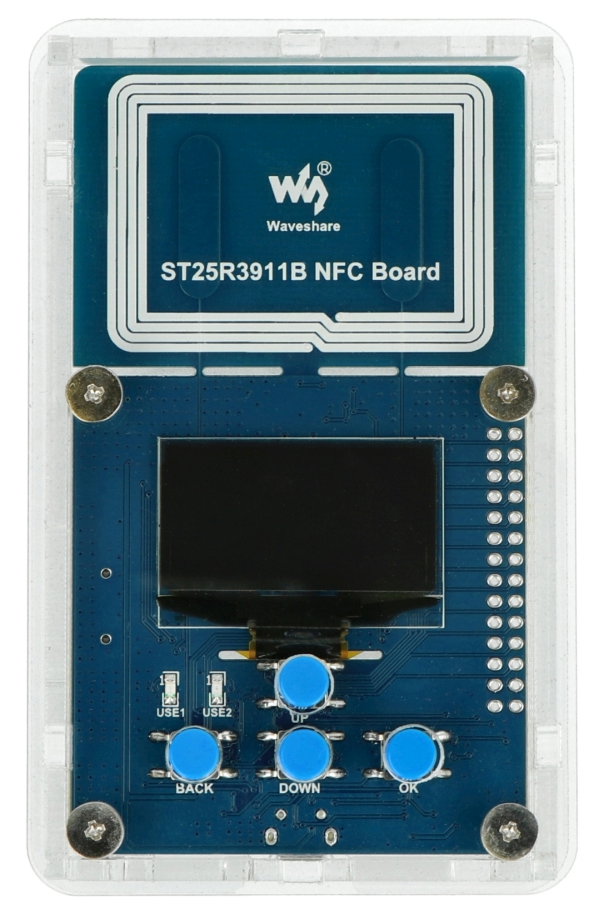

NFC-Entwicklungskit von Waveshare.

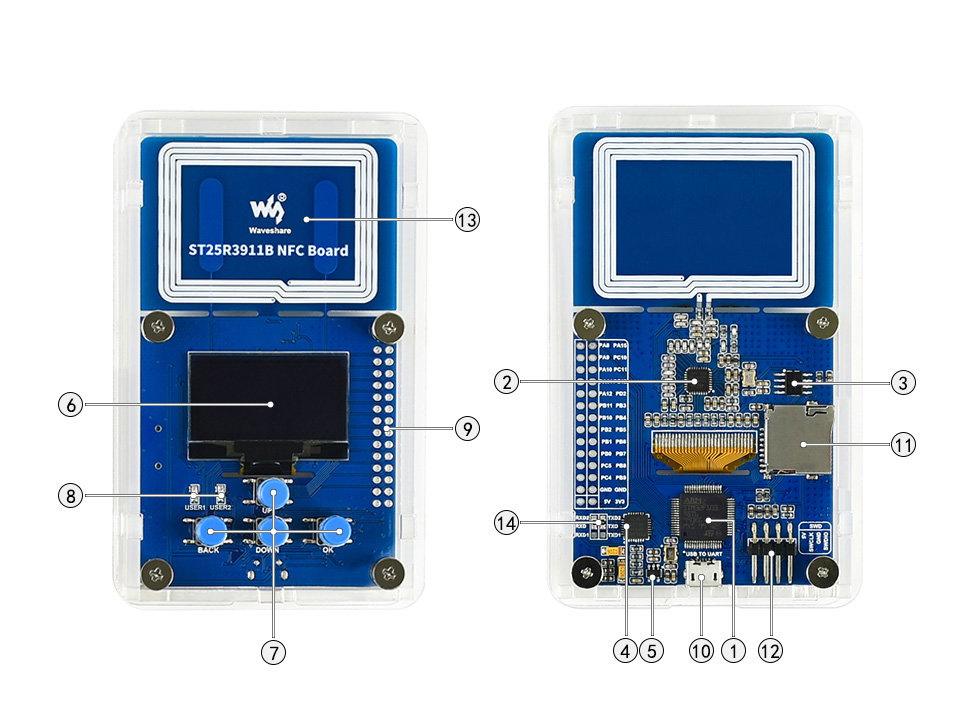

Bauteil-Layout auf der Platine.
PCB-Layout
- AT32F413RCT7
- ST25R3911B: NFC-Chip
- 23LC1024: SRAM, 1 Mb
- CP2102: USB-zu-UART-Wandler, für die Fehlersuche
- SPX3819: 3,3 V Spannungsregler
- 1,3" OLED-Display: weiße Beschriftung, 128x64px, SH1106 Controller
- 4x Benutzertasten
- 2x LEDs
- Unbenutzte MCU-Pins
- USB - UART-Anschluss
- MicroSD-Kartensteckplatz
- SWD-Programmierschnittstelle
- NFC-Induktivität
- UART-Konfigurations-Jumper:
RXD: standardmäßig mit RXD2 verbunden, über 0Ω-Widerstand auf RXD1 geschaltet
TXD: standardmäßig mit TXD2 verbunden, über 0Ω-Widerstand auf TXD1 geschaltet
Spezifikationen des NFC-Entwicklungskits
- NFC-Chip: ST25R3911B
- Mikrocontroller: AT32F413RCT7
- Kern: ARM Cortex M4F 32-Bit
- Betriebsfrequenz: 200 MHz
- Betriebsspannung: 2 V bis 3,6 V
- Gehäuse: LQFP64
- Speicher: 256 kB Flash, 160 kB SRAM
- Schnittstellen: 2x SPI, 5x USART, 2x I2C, 2x CAN, 1x USB, 1x SDIO
- AD / DA-Wandler: 2x AD (12-bit, 16-Kanal)
- Versorgungsspannung: 5 V
- Betriebsspannung: 3,3 V
- Betriebsfrequenz: 1,4 W
- Kommunikationsschnittstelle: SPI
- Unterstützte Protokolle:
- ISO18092 (NFCIP-1) aktiv P2P
- ISO14443A, ISO14443B und FeliCa
- ISO15693
- Andere Nicht-Standard-Protokolle (wie MIFARE Classic)
- Abmessungen: 105,5 x 66 x 17,6 mm

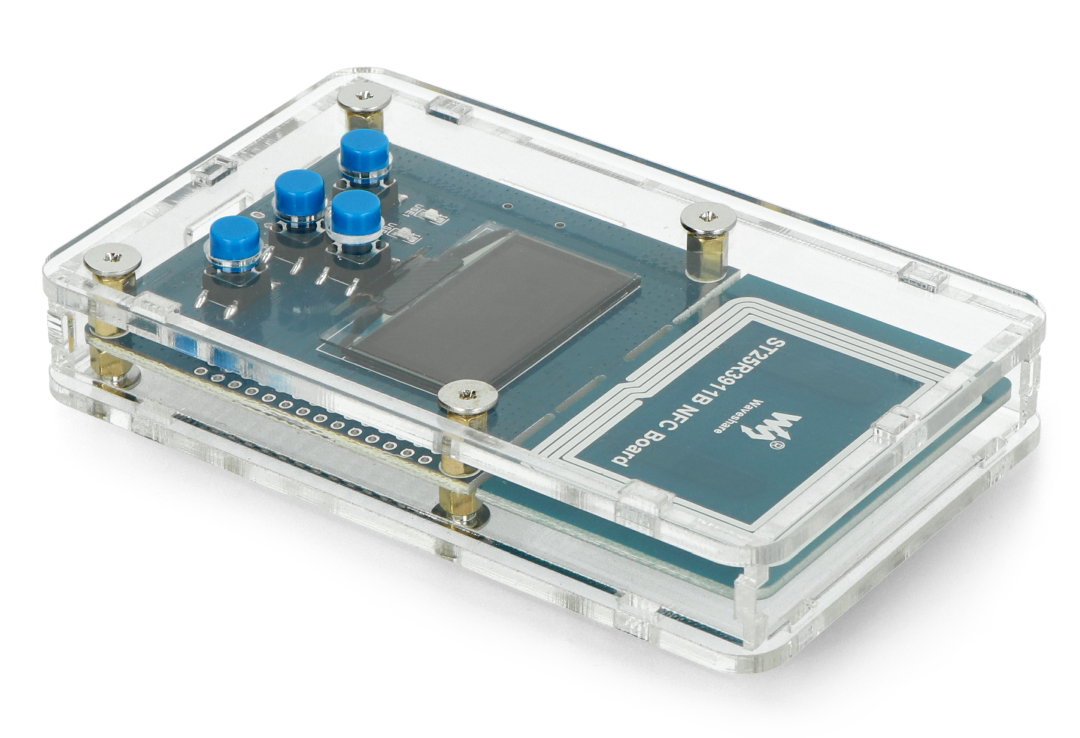

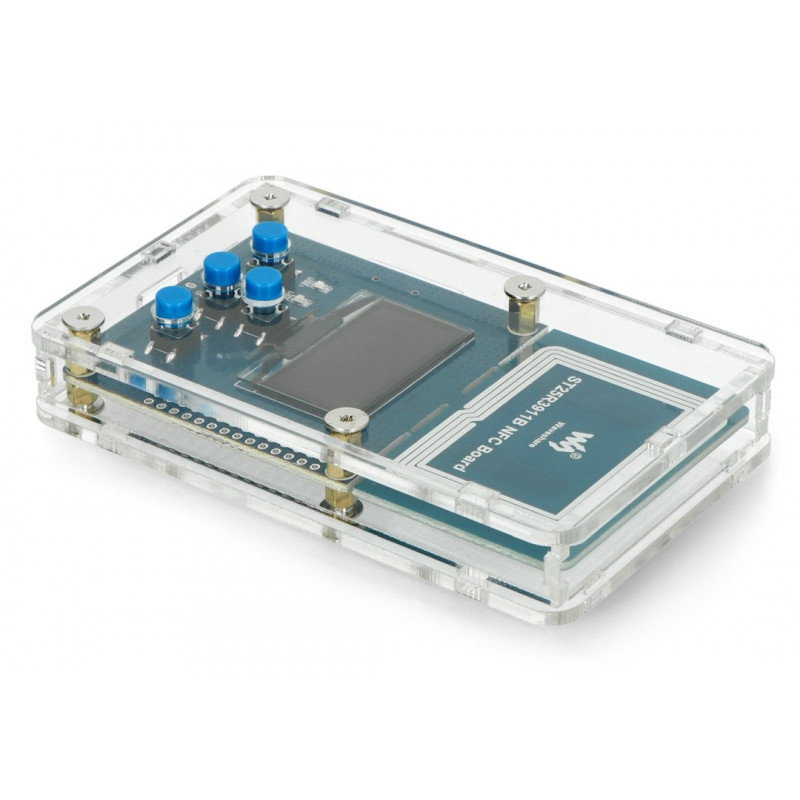

NFC-Entwicklungskit ST25R3911 im Acrylgehäuse.
