ST25DV16K - RFID-Tag mit EEPROM 16kb I2C STEMMA QT / Qwiic - Adafruit 4701

Index: ADA-17704 EAN: 5904422354541

RFID-Tag mit 16 kb EEPROM -Speicher von Adafruit mit STEMMA QT / Qwiic-Anschluss. Es funktioniert mit Mobiltelefonen und kann dank der I2C -Schnittstelle an Ihre Bedürfnisse angepasst werden. Der Chip erfüllt die ISO / IEC 15693 (13,56 MHz) Standards und ist von Telefonen und Tablets lesbar. Im Moment der Verbindung mit der Steuerung beginnt die dynamische Datenaufzeichnung.

ST25DV16K - RFID-Tag mit EEPROM 16kb I2C STEMMA QT / Qwiic - Adafruit 4701
5,50 €
4,62 € zzgl. MwSt.
Wartezeit: 4-6 Wochen
Vorübergehend nicht verfügbar
PayPal Bezahlung
Hersteller: Adafruit

Produktbeschreibung: ST25DV16K - RFID-Tag mit EEPROM 16kb I2C STEMMA QT / Qwiic - Adafruit 4701

RFID-Tag mit EEPROM 16 kb von Adafruit mit STEMMA QT/Qwiic-Anschluss . Es funktioniert mit Mobiltelefonen und kann dank der I2C -Schnittstelle an Ihre Bedürfnisse angepasst werden. Der Chip erfüllt die ISO / IEC 15693 (13,56 MHz) Standards und ist von Telefonen und Tablets lesbar. Im Moment der Verbindung mit der Steuerung beginnt die dynamische Datenaufzeichnung.

Im Gegensatz zu Standard-RFID-Tags unterstützt das vorgestellte Produkt ISO15693 und liest ST25DV. Dadurch ist es möglich, Informationen mit Apple- und Android-Telefonen zu lesen. Laut technischer Dokumentation kann das Modul als "I2C - RFID" Kommunikationssystem verwendet werden . Dank dessen können Sie drahtlos Daten von einem Mobiltelefon senden und empfangen. Dazu ist es erforderlich, eine eigene Anwendung zu schreiben (unter Verwendung der technischen Dokumentation des Produkts).

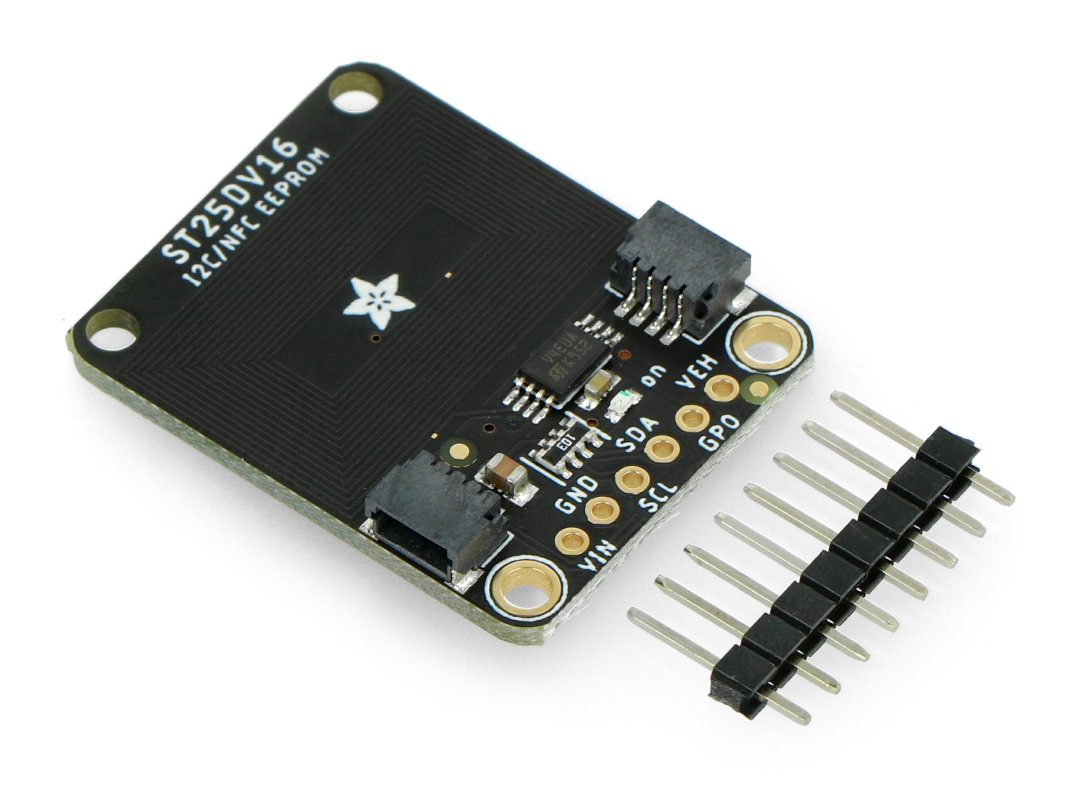

RFID-Tag mit EEPROM

RFID-Tag mit EEPROM.

Produkt kompatibel mit Metro -Modulen

Für Nutzer des Metro-Moduls hat der Hersteller eine Bedienungsanleitung und eine Bibliothek mit einem Beispielprogramm vorbereitet.

Technische Spezifikationen

  • I2C-Schnittstelle
    • Serielle I2C-Schnittstelle mit einer Taktfrequenz von 1 MHz
    • Verwendung mehrerer I2C-Adressen 0x2D, ​​​​0x53 (Benutzerspeicher) und 0x57 (Systemspeicher)
    • Versorgungsspannung: 1,8 V bis 5,5 V
    • Multi-Byte-Programmierung (bis zu 256 Bytes)
  • Kontaktlose Schnittstelle
    • Basierend auf ISO/IEC 15693
    • NFC-Forum-Typ-5-Tag mit NFC-Forum-Zertifizierung
    • Unterstützt alle ISO/IEC 15693 Modulationen
    • Schneller Lesezugriff bis zu 53 Kbps
    • Lesen von Einzel- und Mehrfachsätzen (auch für erweiterte Befehle)
    • Einzel- und Multi-Block-Schreiben (bis zu 4) (dasselbe gilt für erweiterte Befehle)
    • Interne Abstimmkapazität: 28,5 pF
  • Speicher
    • 16 KByte EEPROM-Speicher
    • I2C-Schnittstelle mit Zugriff auf Bytes
    • Funkschnittstelle mit Zugriff auf 4-Byte-Blöcke
    • Aufnahmezeit
      • Mit I2C: 5 ms / Byte typisch
      • Mit RF: typisch 5 ms/Block
  • Schneller Übertragungsmodus
    • Schnelle Datenübertragung zwischen I2C- und HF-Schnittstellen
    • 256-Byte dedizierter Halbduplex-Puffer
  • Stromversorgung: Analogausgang zur Versorgung externer Komponenten
  • Datenschutz
    • Benutzerspeicher: 1 bis 4 konfigurierbare Bereiche, lese- und/oder schreibgeschützt durch drei 64-Bit-Passwörter in RF und ein 64-Bit-Passwort in I2C
    • Systemkonfiguration: schreibgeschützt mit 64-Bit-Passwort in RF und 64-Bit-Passwort in I2C
  • Abmessungen: 31,7 x 25,3 x 4,6 mm

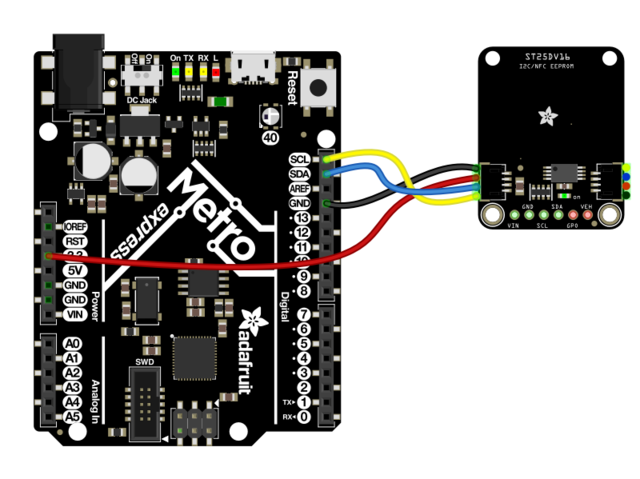

Anschließen des Moduls mit STEMMA QT / QWIIC-Anschlüssen

Das Modul verfügt über einen eingebauten STEMMA QT/QWIIC-Anschluss , über den Sie das System mit dem Board verbinden können. Schwarz ist die Masse des GND-Systems, rot ist die VIN-Stromversorgung (5 V), und die blauen und gelben I2C-Anschlüsse bedeuten jeweils: SDA - Datenleitung, SCL - Taktleitung.

Weitere Informationen zum Anschluss und zur Pinbelegung des Moduls finden Sie im Benutzerhandbuch .

Stift Beschreibung
Masse Die Masse des Systems.
Fahrgestellnummer Stromversorgung des 5V-Systems.
SDA Die Datenleitung des I2C-Busses.
SCL Die Taktleitung des I2C-Busses.
Schnittstelle I2C
Modul - Typ RFID
UC - EEPROM-Speicher 16 KB
PAKETBREITE 2.5 cm
PAKETHÖHE 0.3 cm
PAKETTIEFE 3 cm
PAKETGEWICHT 0.004 kg
