Produktbeschreibung: STM32 NUCLEO-H503RB - STM32H503RBT6 ARM Cortex M33
DerSTM32 Nucleo-H503RB ist ein vielseitiges Entwicklungsboard, das auf dem STM32H503RBT6 Mikrocontroller mit einem 32-Bit ARM Cortex M33 Kern mit einer Betriebsfrequenz von bis zu 250 MHz basiert. Die ARM TrustZone-basierte Architektur ermöglicht fortschrittliche Sicherheitsfunktionen und macht den Nucleo-H503RB ideal für die Entwicklung von Anwendungen, die ein hohes Maß an Datenschutz erfordern. Das Board ist mit einem integrierten ST-LINK/V3-Debugger ausgestattet, der eine direkte Programmierung und Fehlersuche ohne zusätzliche Tools ermöglicht. Die Kompatibilität mit einer Reihe gängiger Entwicklungsumgebungen wie STM32CubeIDE, IAR Embedded Workbench, Keil MDK und mbed gibt Ihnen die Freiheit, Ihre Design-Tools zu wählen. Die Arduino Uno V3- und ST Morpho-Anschlüsse ermöglichen eine einfache Erweiterung der Funktionen des Boards durch den Anschluss externer Module und Overlays und machen es zu einer flexiblen Lösung für eine Vielzahl von Anwendungen.
Der Hersteller hat ein ausführliches Benutzerhandbuch erstellt, das auch Anweisungen zur Erstellung und Ausführung einer Beispielanwendung enthält.

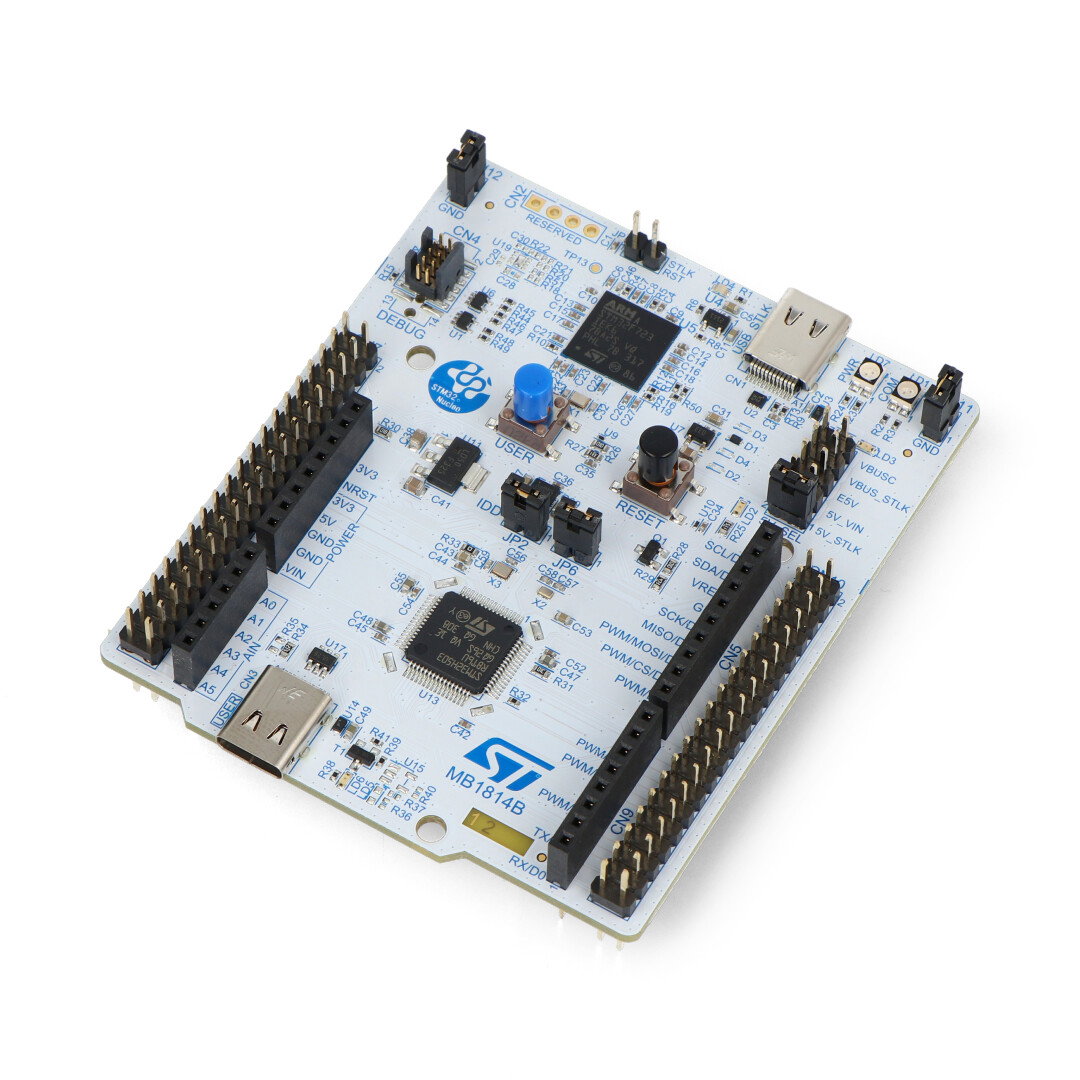

STM32 NUCLEO-H503RB - STM32H503RBT6 ARM Cortex M33.

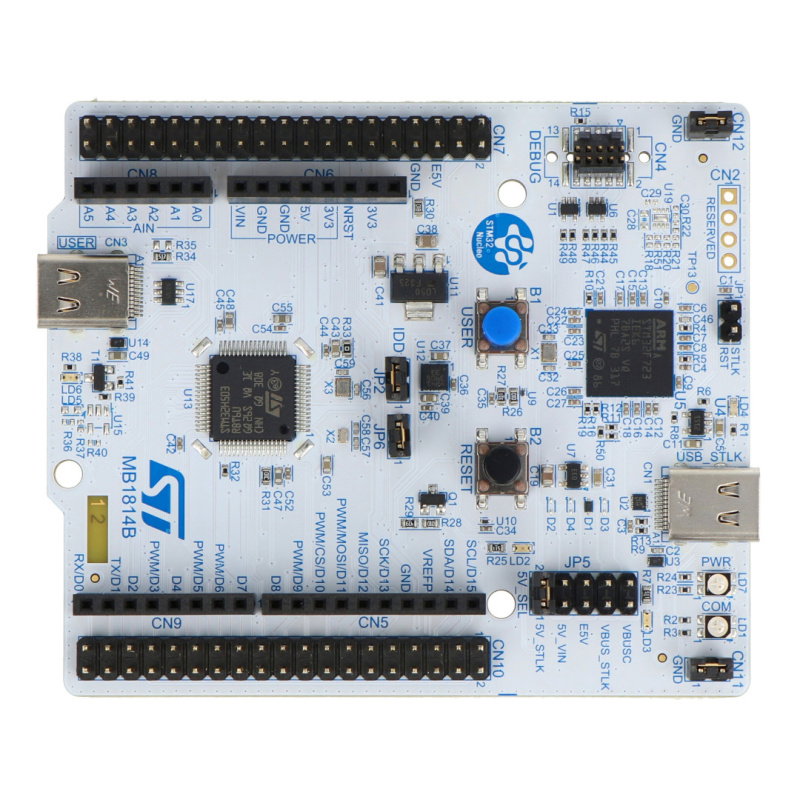

Die Chips auf dem Board befinden sich in 64-pi-Gehäusen.
Hauptmerkmale des NUCLEO-H503RB
- STM32H503RBT6-Mikrocontroller mit ARM Cortex M33-Kern, mit einer maximalen Betriebsfrequenz von bis zu 250 MHz
- Integrierter ST-LINK/V3 Debugger/Programmierer auf der Platine, wodurch ein externer Programmierer überflüssig wird
- Kompatibilität mit Programmierumgebungen wie STM32CubeIDE, IAR, Keil, Arm Mbed
- Unterstützung für Arduino Uno V3- und ST-Morpho-Anschlüsse, so dass die Funktionalität durch Shields erweitert werden kann
- Umfangreiche Kommunikationsschnittstellen: USB, UART, I2C, SPI, GPIO
- Spannungsversorgung über USB oder externe Quelle (3,3 V oder 5 V)möglich
- Unterstützung für erweiterte Sicherheitsfunktionen mit ARM TrustZone
- Umfangreiche Softwarebibliothek und Unterstützung für STM32Cube-Tools
Anwendungen des Moduls
- IoT-System-Prototyping: Das Board ist dank der hohen Leistung und Energieeffizienz des Mikrocontrollers ideal für das Testen von IoT-Anwendungen
- Industrieautomatisierung und Robotik: der STM32 Nucleo-H503RB kann zur Entwicklung von Steuerungen, Überwachungsgeräten und industriellen Prozessautomatisierungssystemen verwendet werden
- Eingebettete Systeme: Die Plattform ermöglicht das einfache Testen von eingebetteten Anwendungen in einer Vielzahl von Umgebungen
- Multimedia- und Signalverarbeitungsanwendungen: Die hohe Leistungsfähigkeit des Cortex M33-Mikrocontrollers und eine Vielzahl von Kommunikationsschnittstellen machen das Board zu einer hervorragenden Wahl für Anwendungen, die eine Signalverarbeitung erfordern
- Daten- und Kommunikationssicherheit: Dank der ARM TrustZone-Architektur können Anwendungen erstellt werden, die fortschrittliche Sicherheitsfunktionen erfordern, was in Branchen wie dem Finanz-, Gesundheits- oder Energiesektor von entscheidender Bedeutung ist

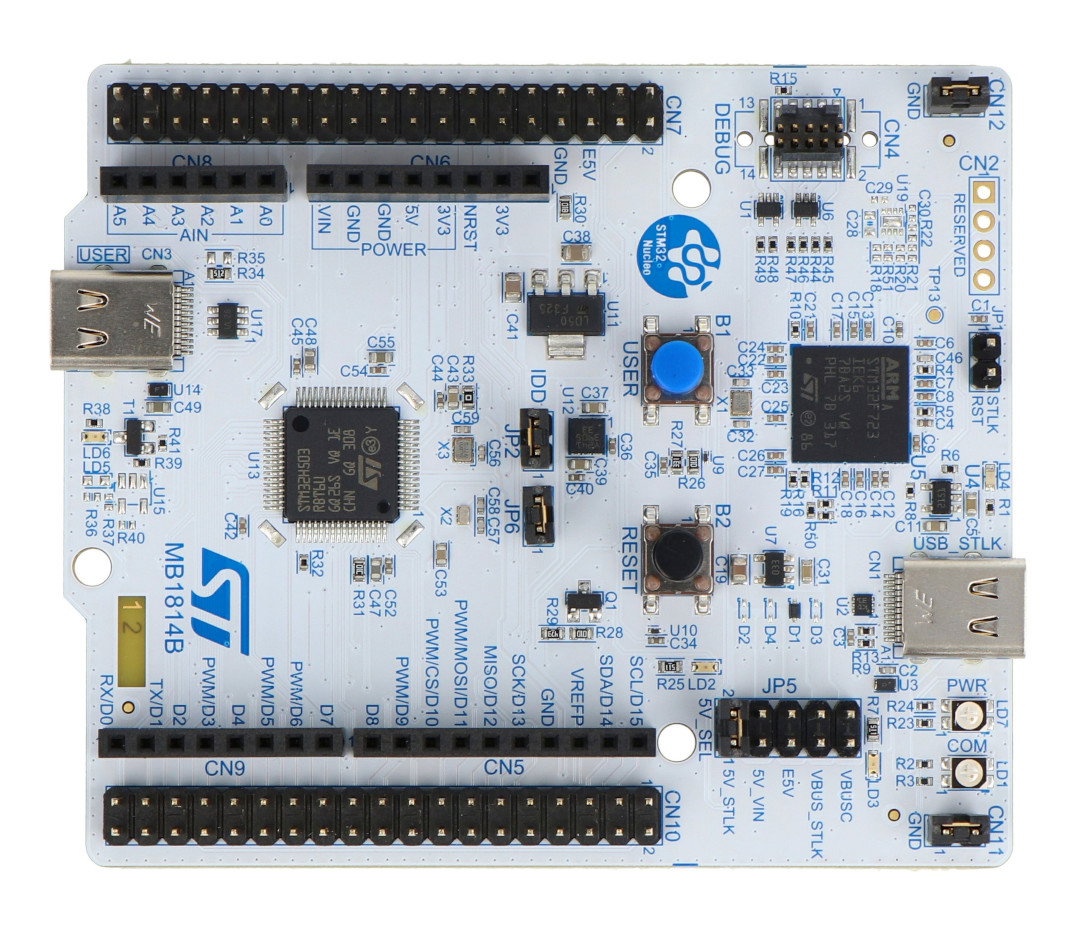

Das Board verfügt über einen integrierten Programmierer und Debugger.

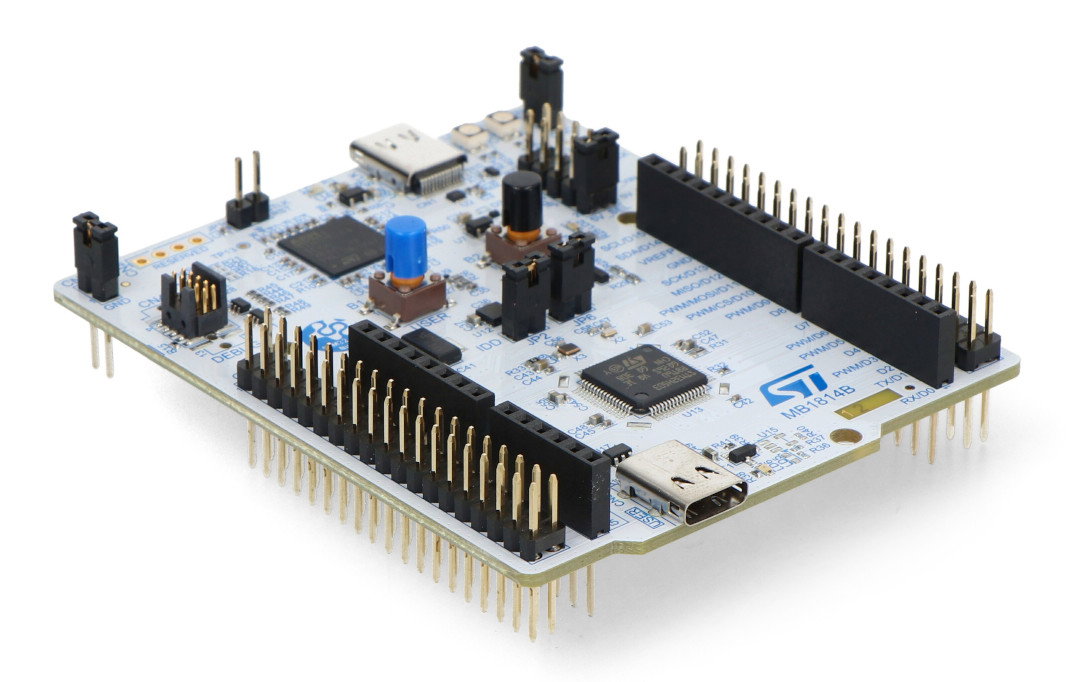

Das Board hat zwei Arten von Anschlüssen - einer ist kompatibel mit Arduino Uno und ST Morpho.
Technische Daten NUCLEO-H503RB
- Mikrocontroller: STM32H503RBT6
- Kern: ARM Cortex M33
- Taktung: bis zu 250 MHz
- Flash-Speicher: 128 kB
- RAM: 32 kB
- DMA: 2 Steuerungen
- Kommunikationsschnittstellen: 49x GPIO, 5x Wake-up Pin, 2x Tamper Pin, 2x I2C, 2x I3C, 3x SPI / 3x I2S, 3x USART, 1x LPUART, 1x USB 2.0 FS, 1x CAN (FDCAN)
- Zeitgeber: 1x 32-bit (4 Kanäle), 2x 16-bit (4 Kanäle), 2x 16-bit Basic, 1x RTC, 1x SysTick, 2x Watchdog
- Analoge Schnittstellen: 1x ADC 12-Bit, 1x DAC 12-Bit, Analogkomparator, Operationsverstärker
- Zwei Steckertypen:
- Steckverbinder für Arduino Uno V3 kompatible Overlays
- Standard ST Morpho-Pins, die den Zugang zu allen Mikrocontroller-Pins ermöglichen
- Das Modul ist mit dem mbed-System kompatibel
- Eingebauter Debugger/Programmierer ST-LINK/V3EC
- Kann über USB oder eine externe 5 V / 3,3 V Stromquelle versorgt werden
- LEDs: 1x Benutzer-LED, 1x Kommunikations-LED, 1x Versorgungsspannungs-LED
- Tasten: Reset, Benutzer
- Unterstützte Software: STM32CubeIDE, IAR Embedded Workbench, MDK-ARM
