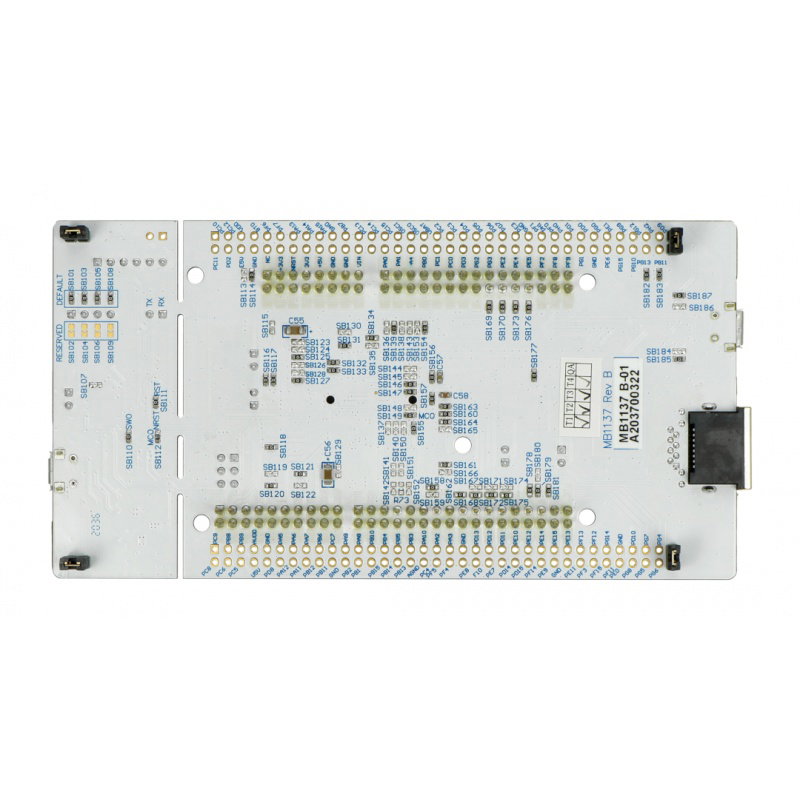

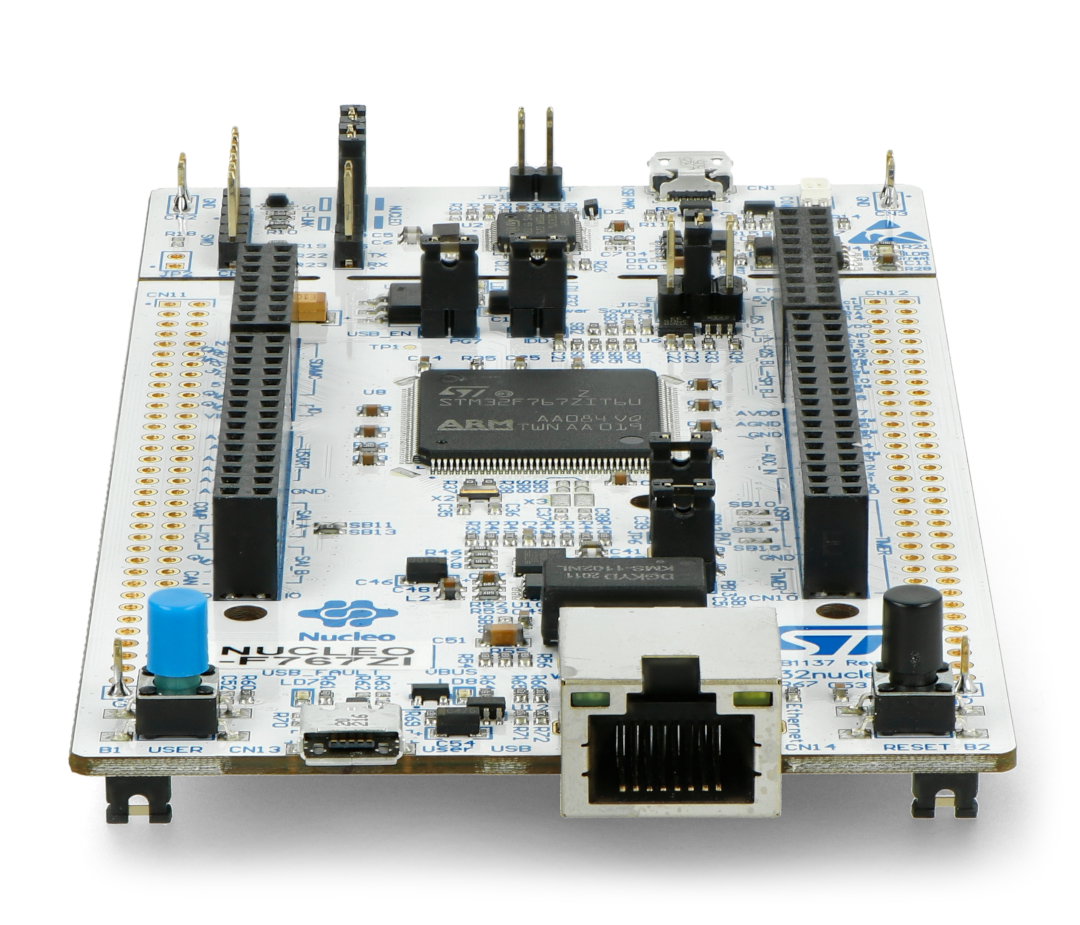

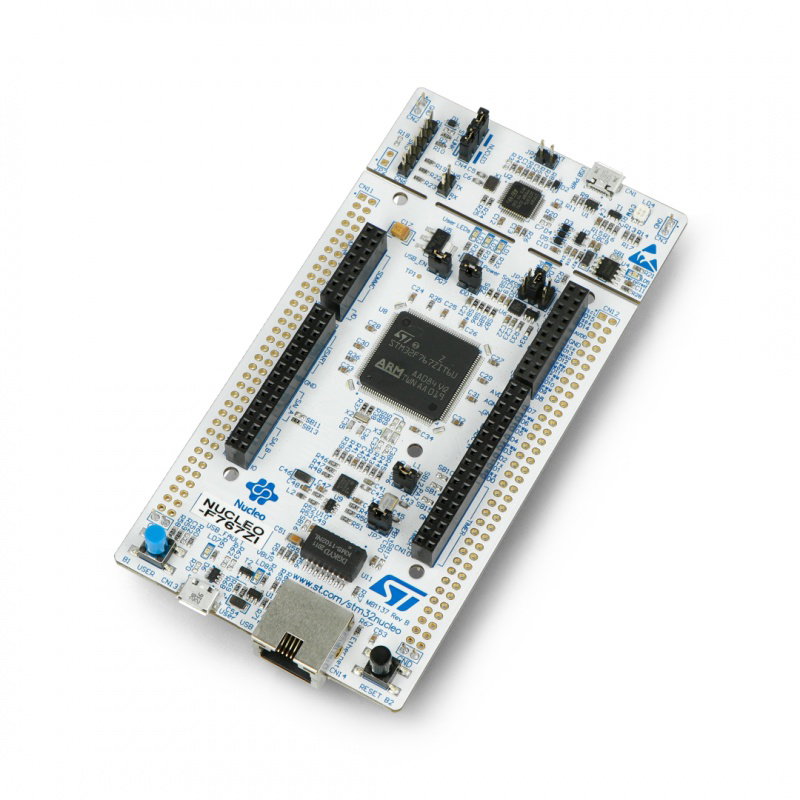

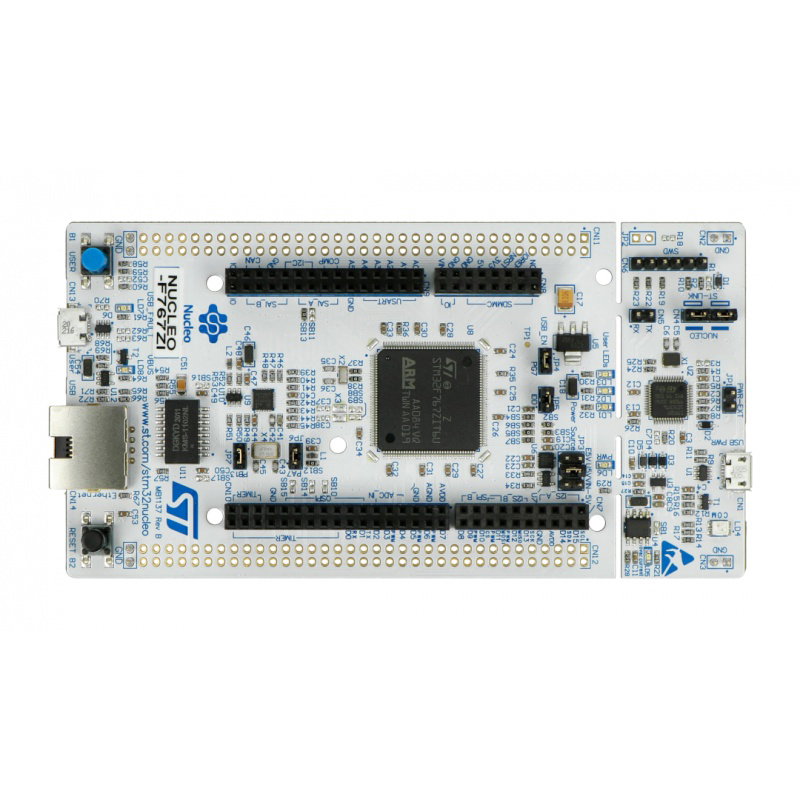

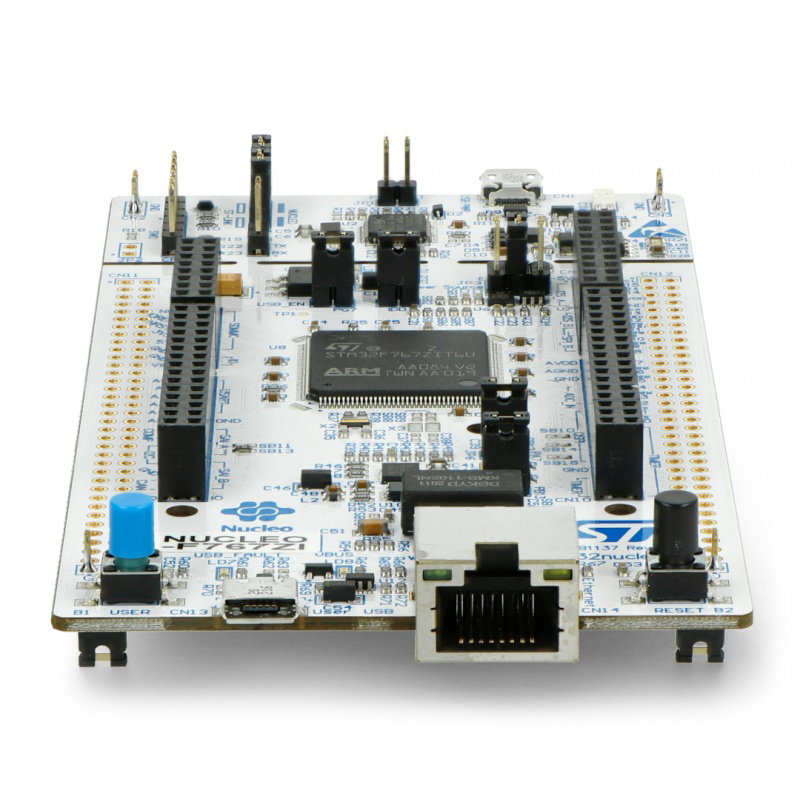

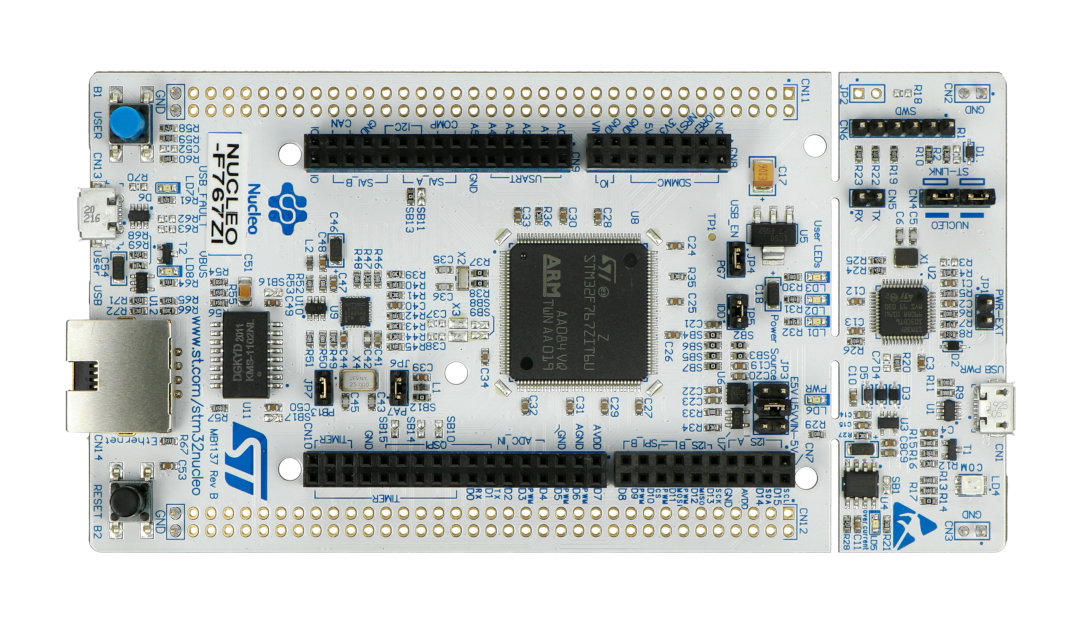

Produktbeschreibung: STM32 NUCLEO-F767ZI - STM32F767ZIT6 ARM Cortex M7
Modul mit 32-Bit Mikrocontroller mit ARM Cortex M7 Kern, 216 MHz, 2 MB Flash, 512 KB SRAM. Nucleo ist mit der mbed-Plattform kompatibel, es verfügt über Anschlüsse zum Anschließen von Arduino-Shields, den sogenannten Arduino Shield und Ethernet-Buchsen.
Nucleo ermöglicht die Umsetzung von Projekten auf Basis eines effizienten Mikrocontrollers mit 32-Bit-ARM-Cortex-Kern. Die Module sind mit den Arduino -Shields und dem Online-Compilersystem von mbed.org kompatibel. Nucleo funktioniert mit den gängigsten Entwicklungsplattformen, einschließlich Keil, IAR und Umgebungen, die auf dem GCC-Compiler basieren.

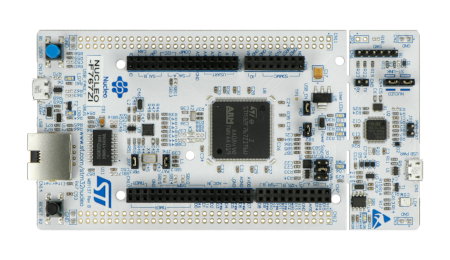

STM32 NUCLEO-F767ZI.
Das Modul ist mit der mbed-Plattform kompatibel.
Eine detaillierte Beschreibung finden Sie in der Dokumentation und auf der Website des Herstellers .
Technische Spezifikationen
- Mikrocontroller: STM32F767ZIT6
- Kern: ARM Cortex M7 32-Bit
- Taktfrequenz: 216 MHz
- Flash-Speicher: 2 MB
- RAM-Speicher: 512 kB
- Analog-Digital-Wandler (ADC): 12 Bit, 24 Kanäle
- Digital-Analog-Wandler (DAC): 12 Bit, 2 Kanäle
- Anzahl der 16-Bit-Timer: 12
- Anzahl der 32-Bit-Timer: 2
- Schnittstellen: 4x I2C, 6x SPI, 3x I2S, 3x CAN, 4x USART, 4x UART, USB OTG
- Ethernet-Anschluss (funktioniert möglicherweise nicht richtig, Details in der Dokumentation , S. 18)
- Zwei Arten von Anschlüssen:
- Anschlüsse für Overlays kompatibel mit Arduino Uno Rev3
- Standard STMicroelectronics Morpho-Pins, die den Zugriff auf die Pins des Mikrocontrollers ermöglichen
- Das Modul ist kompatibel mit dem mbed-System ( mbed.org )
- ST-Link / V2-Debugger auf einer Platine mit der Möglichkeit, als separates Gerät mit SWD-Ausgang zu arbeiten
- Möglichkeit der Stromversorgung über USB-Anschluss
- Eingebaute drei LEDs:
- 1 x Signalisierung der Versorgungsspannung
- 1 x für die Kommunikation
- 1 x zur Verfügung des Benutzers
- Zwei Tasten:
- 1 x ZURÜCKSETZEN
- 1 x zur Verfügung des Benutzers
- Drei verschiedene Schnittstellen über den microUSB -Anschluss (USB Re-Enumeration):
- Virtueller COM-Port
- Massenspeicher
- Programmier-/Debugging-Port
- Das Modul wird von den gängigsten Umgebungen unterstützt, darunter: IAR, Keil und Plattformen, die auf dem GCC-Compiler basieren
- Modulabmessungen: 135 x 70 x 18 mm
