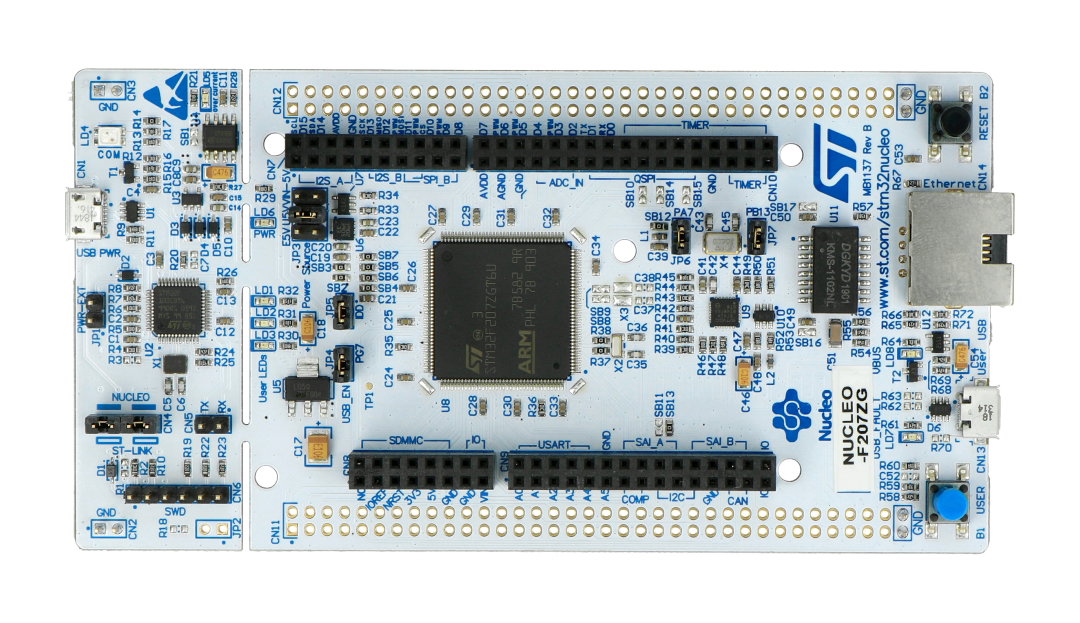

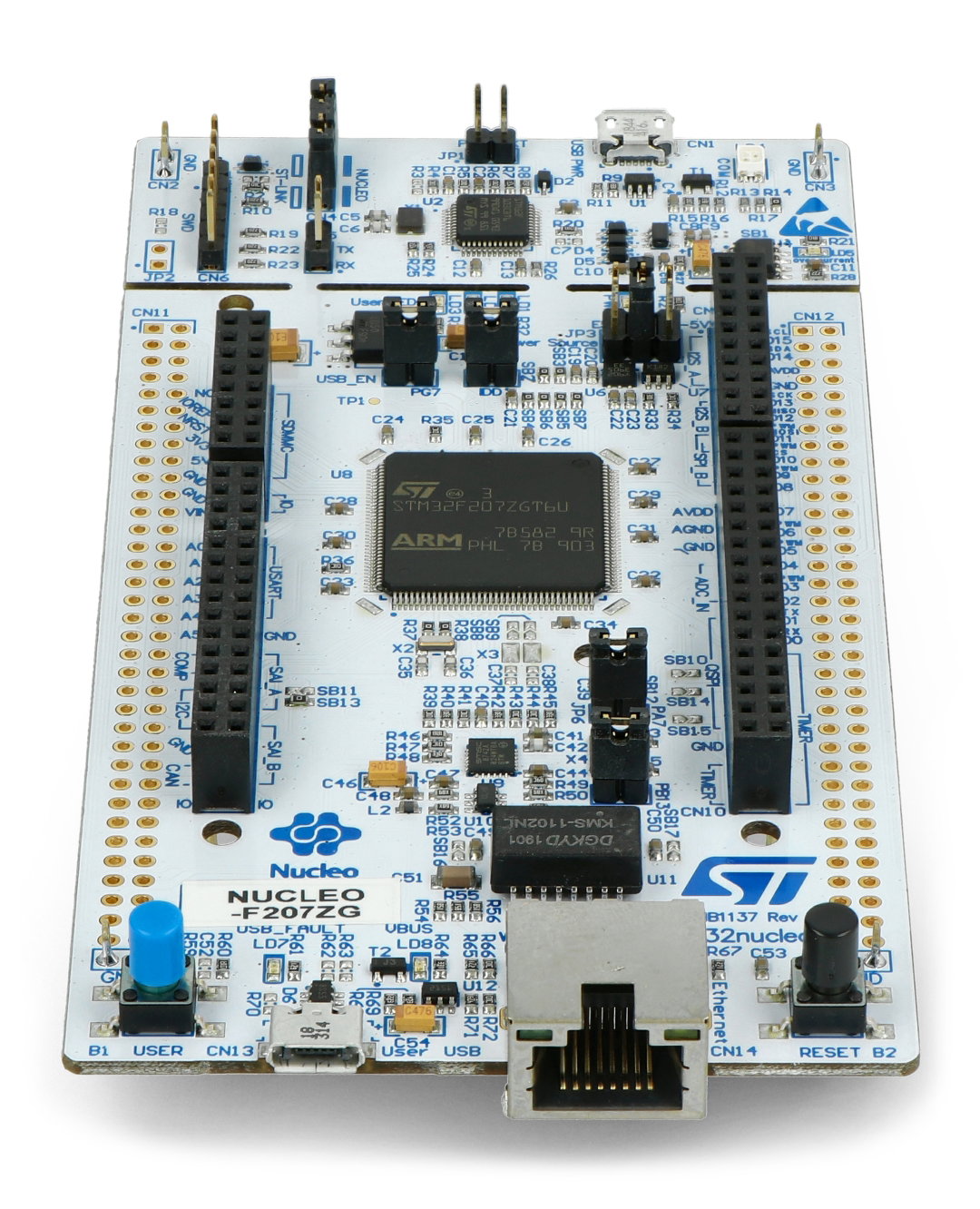

Produktbeschreibung: STM32 NUCLEO-F207ZG - STM32F207ZGT6 ARM Cortex M3
Nucleo ermöglicht Ihnen die Umsetzung von Projekten auf Basis eines effizienten Mikrocontrollers mit 32-Bit-ARM-Cortex-M3-Core. Die Module sind mit den Arduino -Shields und dem Online-Compilersystem von mbed.org kompatibel. Nucleo funktioniert mit den gängigsten Entwicklungsplattformen, einschließlich Keil, IAR und Umgebungen, die auf dem GCC-Compiler basieren.
Eine detaillierte Beschreibung finden Sie in der Dokumentation und auf der Website des Herstellers .
Das Modul von STM32.
Spezifikation
- Mikrocontroller: STM32F207ZGT6
- Kern: ARM Cortex M3 32-Bit
- Taktfrequenz: 120 MHz
- Flash-Speicher: 1 MB
- Digital-Analog-Wandler (DAC): 12 Bit, 2 Kanäle
- RAM-Speicher: 128 kB
- Anzahl der 16-Bit-Timer: 12
- Anzahl der 32-Bit-Timer: 2
- Schnittstellen: 2x I2C, 3x SPI, 2x I2S, 2x CAN, 4x USART, 2x UART, USB OTG
- Zwei Arten von Anschlüssen:
- Anschlüsse für Overlays kompatibel mit Arduino Uno Rev3
- Standard STMicroelectronics Morpho-Pins, die den Zugriff auf die Pins des Mikrocontrollers ermöglichen
- Das Modul ist kompatibel mit dem mbed-System ( mbed.org )
- ST-Link / V2-Debugger auf einer Platine mit der Möglichkeit, als separates Gerät mit SWD-Ausgang zu arbeiten
- Möglichkeit der Stromversorgung über USB-Anschluss
- RJ45-Buchse
- Eingebaute drei LEDs:
- 1 x Signalisierung der Versorgungsspannung
- 1 x für die Kommunikation
- 1 x zur Verfügung des Benutzers
- Zwei Tasten:
- 1 x ZURÜCKSETZEN
- 1 x zur Verfügung des Benutzers
- Drei verschiedene Schnittstellen über den microUSB -Anschluss (USB Re-Enumeration):
- Virtueller COM-Port
- Massenspeicher
- Programmier-/Debugging-Port
- Das Modul wird von den gängigsten Umgebungen unterstützt, darunter: IAR, Keil und Plattformen, die auf dem GCC-Compiler basieren
