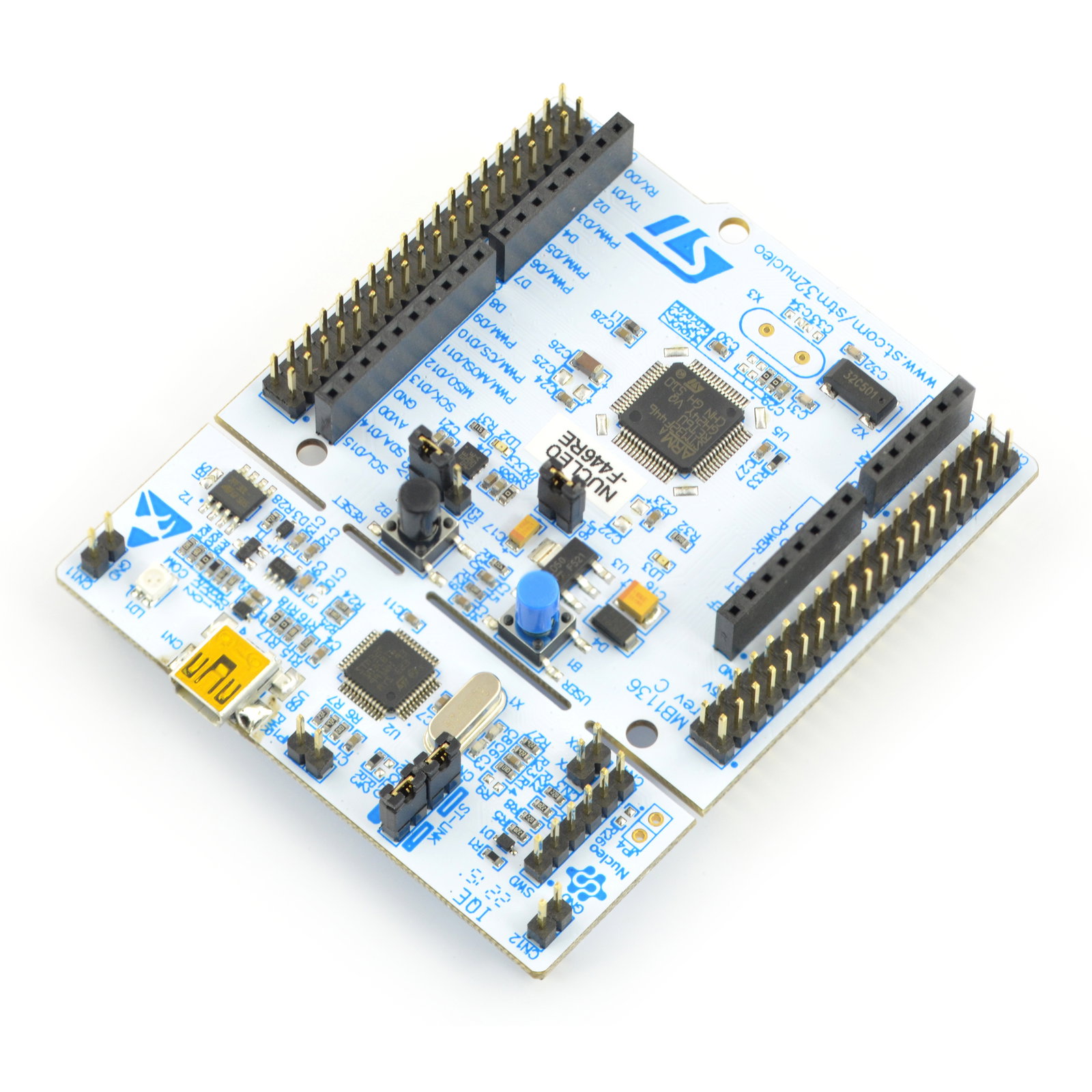

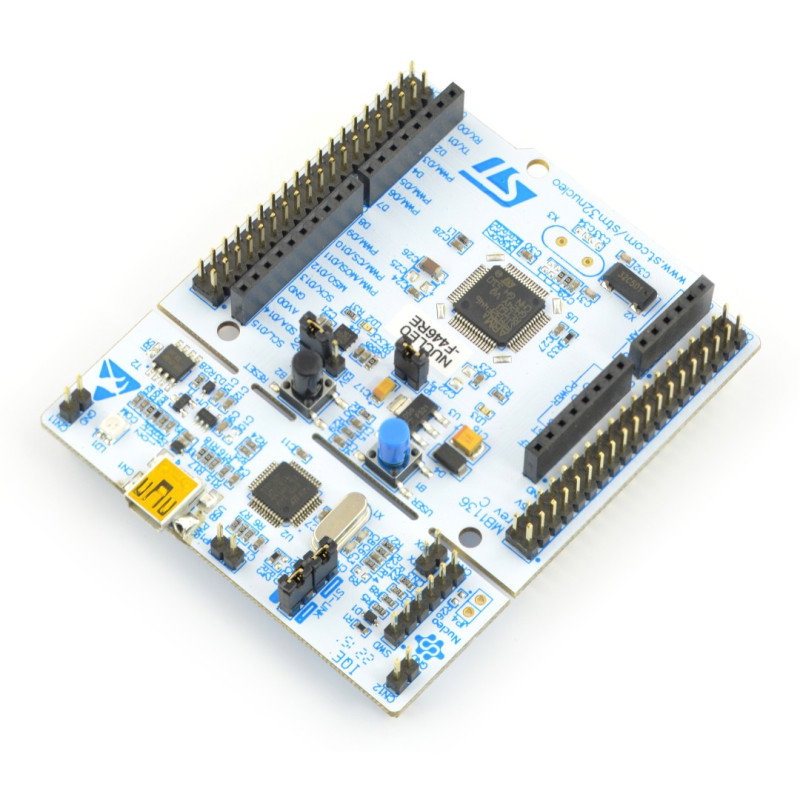

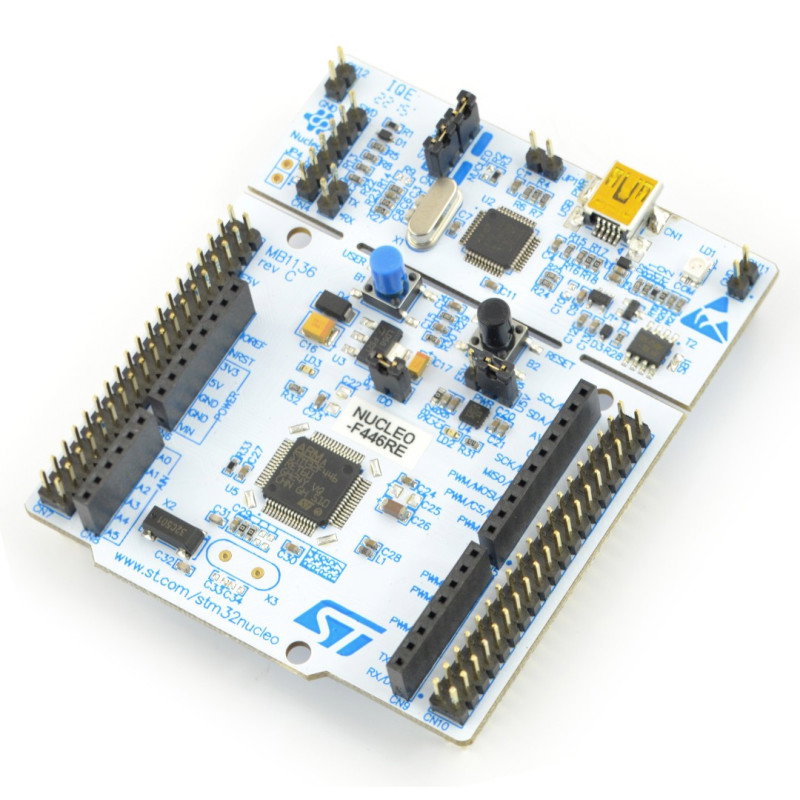

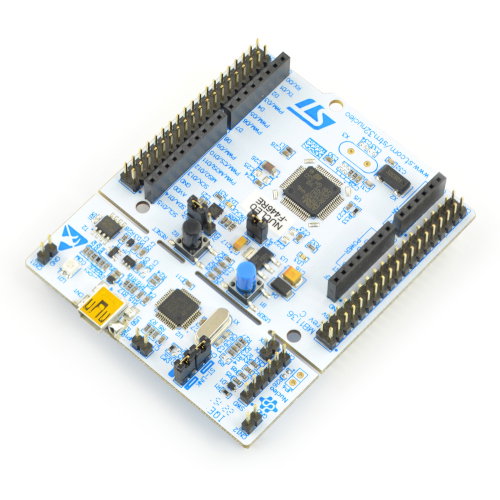

Produktbeschreibung: STM32 NUCLEO-F446RE - STM32F446RE ARM Cortex M4
Modul mit 32-Bit-Mikrocontroller mit ARM Cortex M4-Kern, 180 MHz, 512 KB Flash, 128 KB SRAM. Nucleo ist mit der mbed-Plattform kompatibel, es verfügt über Anschlüsse zum Anschließen von Arduino-Shields, den sogenannten Arduino-Schild. Nucleo ermöglicht die Umsetzung von Projekten auf Basis eines effizienten Mikrocontrollers mit 32-Bit-ARM-Cortex-Kern. Die Module sind mit den Arduino -Shields und dem Online-Compilersystem von mbed.org kompatibel. Nucleo funktioniert mit den gängigsten Entwicklungsplattformen, einschließlich Keil, IAR und Umgebungen, die auf dem GCC-Compiler basieren.
STM3 Nucleo F446 Cortex M4 - Verteilung der Pins
Eine detaillierte Beschreibung finden Sie in der Dokumentation und auf der Website des Herstellers .
Spezifikation
- Mikrocontroller: STM32F446RET6
- Kern: ARM Cortex M4 32-Bit
- Taktfrequenz: 180 MHz
- Flash-Speicher: 512 kB
- SRAM-Speicher: 128 kB
- 3x ADC: 12 Bit, 16 Kanäle
- DAC: 12 Bit, 2 Kanäle
- Kommunikationsschnittstellen: 4x SPI, 2x I2C, 4x USART, 2x UART, 2x CAN, USB OTG, Quad SPI, SAI, HDMI-CEC, SPDIF-Rx, Kameraschnittstelle
- Zwei Arten von Anschlüssen:
- Anschlüsse für Overlays kompatibel mit Arduino Uno Rev3
- Standard STMicroelectronics Morpho-Pins, die den Zugriff auf die Pins des Mikrocontrollers ermöglichen
- Das Modul ist kompatibel mit dem mbed-System ( mbed.org )
- ST-Link / V2-Debugger auf einer Platine mit der Möglichkeit, als separates Gerät mit SWD-Ausgang zu arbeiten
- Möglichkeit der Stromversorgung über USB-Anschluss
- Eingebaute drei LEDs:
- 1 x Signalisierung der Versorgungsspannung
- 1 x für die Kommunikation
- 1 x zur Verfügung des Benutzers
- Zwei Tasten:
- 1 x ZURÜCKSETZEN
- 1 x zur Verfügung des Benutzers
- Drei verschiedene Schnittstellen über den miniUSB -Anschluss (USB Re-Enumeration):
- Virtueller COM-Port
- Massenspeicher
- Programmier-/Debugging-Port
- Das Modul wird von den gängigsten Umgebungen unterstützt, darunter: IAR, Keil und Plattformen, die auf dem GCC-Compiler basieren
