Produktbeschreibung: STM32 NUCLEO-F103RB - STM32F103RBT6 ARM Cortex M3
Nucleo ermöglicht die Umsetzung von Projekten auf Basis eines effizienten Mikrocontrollers mit 32-Bit- ARM-Cortex-Kern. Die Module sind mit den Arduino -Shields und dem Online-Compilersystem von mbed.org kompatibel. Nucleo funktioniert mit den gängigsten Entwicklungsplattformen, einschließlich Keil, IAR und Umgebungen, die auf dem GCC- Compiler basieren.

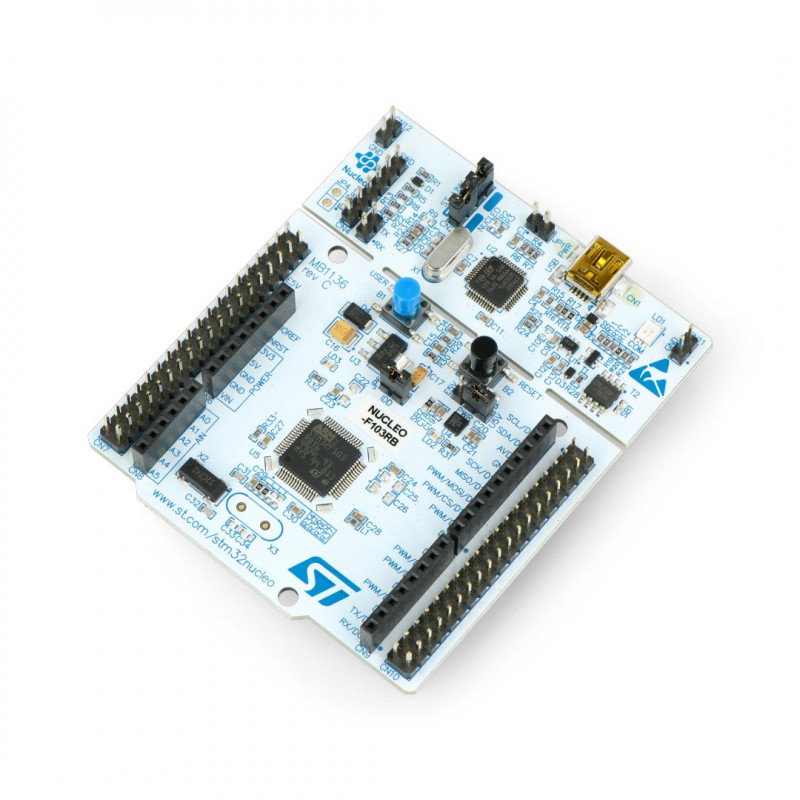

STM32 NUCLEO - Ansicht von oben.
Das Modul von STM32.Eine detaillierte Beschreibung finden Sie in der Dokumentation und auf der Website des Herstellers .
Spezifikation des Prototypenboards
- Mikrocontroller: STM32F103RBT6
- Kern: ARM Cortex M3 32-Bit
- Taktfrequenz: 72 MHz
- Flash-Programmspeicher: 128 kB
- SRAM-Speicher: 20 kB
- 2 x Analog-Digital-Wandler: 12 Bit, 16 Kanäle
- Anzahl der Timer: 7
- Schnittstellen: 3x USART, 2x SPI 18Mbit/s, 2x I2C, USB Full Speed, CAN 2.0B
- Zwei Arten von Anschlüssen:
- Anschlüsse für Overlays kompatibel mit Arduino Uno Rev3
- Standard STMicroelectronics Morpho-Pins, die den Zugriff auf die Pins des Mikrocontrollers ermöglichen
- Das Modul ist kompatibel mit dem mbed-System (mbed.org )
- ST-Link / V2-Debugger auf einer Platine mit der Möglichkeit, als separates Gerät mit SWD-Ausgang zu arbeiten
- Möglichkeit der Stromversorgung über USB-Anschluss
- Eingebaute drei LEDs:
- 1 x Signalisierung der Versorgungsspannung
- 1 x für die Kommunikation
- 1 x zur Verfügung des Benutzers
- Zwei Tasten:
- 1 x ZURÜCKSETZEN
- 1 x zur Verfügung des Benutzers
- Drei verschiedene Schnittstellen über den miniUSB -Anschluss (USB Re-Enumeration):
- Virtueller COM-Port
- Massenspeicher
- Programmier-/Debugging-Port
- Das Modul wird von den gängigsten Umgebungen unterstützt, darunter: IAR, Keil und Plattformen, die auf dem GCC-Compiler basieren
