Produktbeschreibung: STM32 NUCLEO-G491RE - STM32G491RE ARM Cortex M4
STM32 Nucleo-Modul mit einem 32-Bit-STM32G491RE-Mikrocontroller, ausgestattet mit einem Arm Cortex-M4- Kern, der mit bis zu 170 MHz getaktet ist, 512 KB Flash-Speicher und 96 KB SRAM. Da das Board zur Nucleo-64-Familie gehört, ist es mit der mbed-Plattform kompatibel , verfügt über Anschlüsse zum Anschließen von Overlays, die an Arduino Uno angepasst sind, und verfügt über ST-Morpho -Pins, die den Zugriff auf alle GPIO-Pins des Mikrocontrollers ermöglichen. Das Modul arbeitet mit einer breiten Palette von integrierten Entwicklungsumgebungen (IDEs), einschließlich IAR Embedded Workbench, MDK-ARM und STM32CubeIDE. Das Gerät ist mit einem ST-LINK Debugger/Programmierer ausgestattet.
Die Verwendung von Steckverbindern, die mit Arduino Uno v3 kompatibel sind, ermöglicht den direkten Anschluss von dedizierten Shield-Erweiterungen .

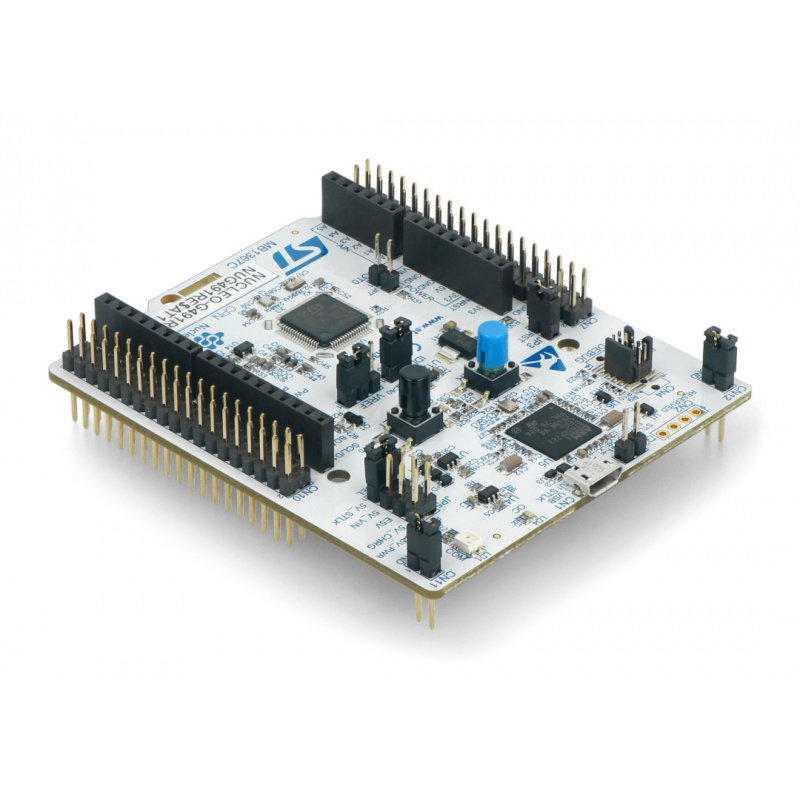

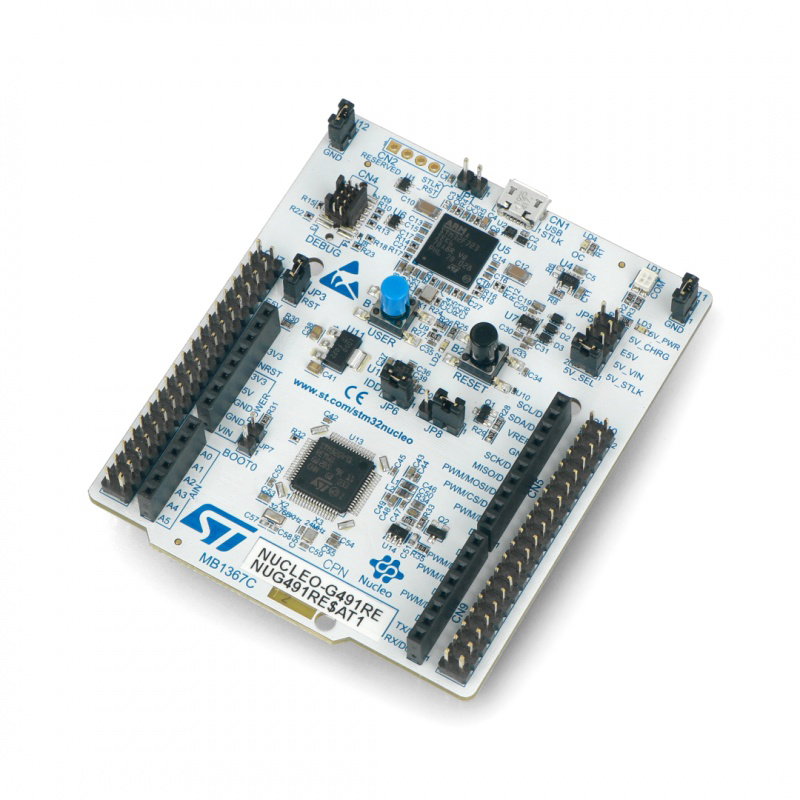

STM32 Nucleo-G491RE.

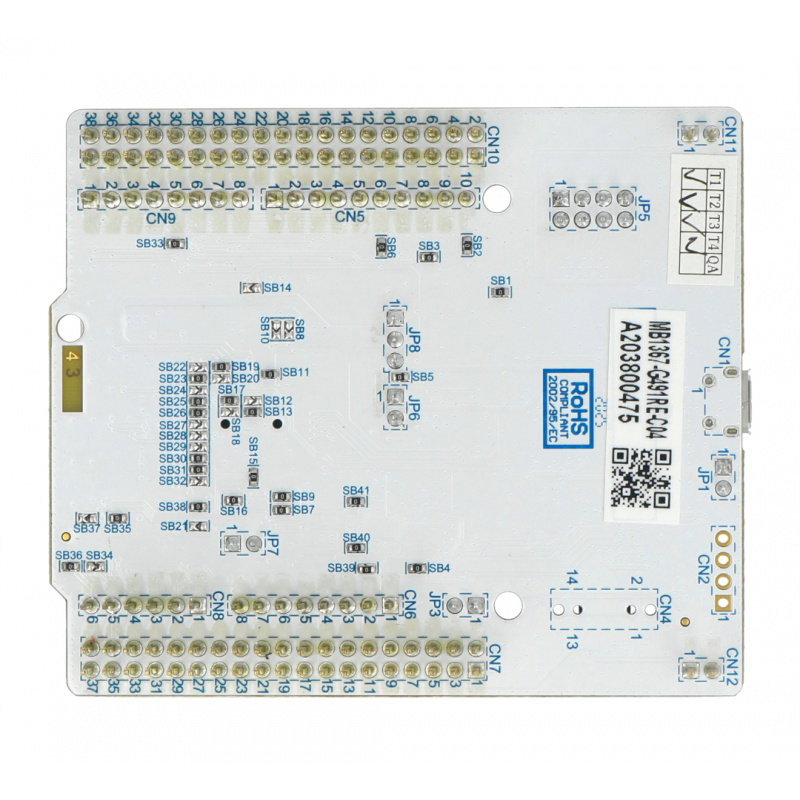

STM32 Nucleo-Modul.
Spezifikation des STM32 NUCLEO-G491RE-Moduls
- Mikrocontroller: STM32G491RE
- Arm Kortex M4 32-Bit
- Taktfrequenz: 170 MHz
- Flash-Speicher: 512 kB
- SRAM-Speicher: 96 kB
- DMA: 16 Kanäle
- Schnittstellen: 3 x SPI, 3 x I2C, 5 x UART, 2 x FDCAN, 1 x LPUART, 1 x SAI, 1 x USB 2.0, 1 x IRTIM, 1 x USB-C
- 3 x ADC-Wandler: 16 Bit
- 4 x DAC: 12 Bit
- Zwei Arten von Anschlüssen:
- Anschlüsse für Overlays kompatibel mit Arduino Uno Rev3
- Standard-STMicroelectronics-Morpho-Pins, die den Zugriff auf alle Pins des Mikrocontrollers ermöglichen
- Das Modul ist mit dem mbed -System kompatibel
- Eingebauter ST-LINK Debugger/Programmierer
- Möglichkeit der Stromversorgung über USB, ST-LINK oder direkt über Pins
- Eingebaute 3 LEDs:
- 1 Netzteil
- 1 x für die Kommunikation
- 1 x zur Verfügung des Benutzers
- Zwei Tasten:
- 1 x ZURÜCKSETZEN
- 1 x USER für den Benutzer verfügbar
- Drei verschiedene Schnittstellen über den miniUSB-Anschluss (USB Re-Enumeration):
- Virtueller COM-Port
- Massenspeicher
- Programmier-/Debugging-Port
- Das Modul wird von den gängigsten Programmierumgebungen unterstützt, darunter: IAR Embedded Workbench, Keil und GCC
