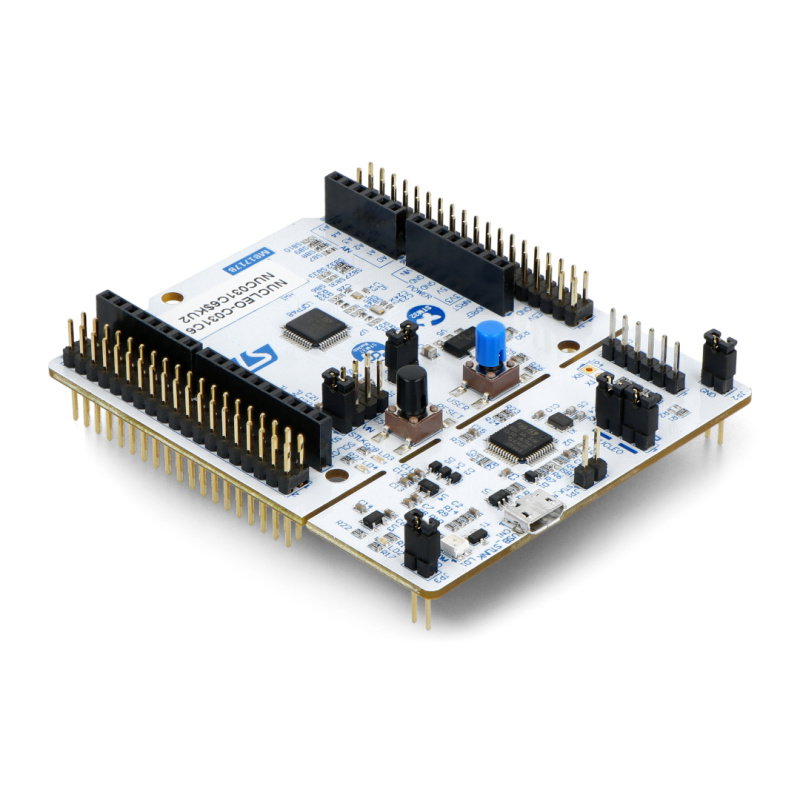

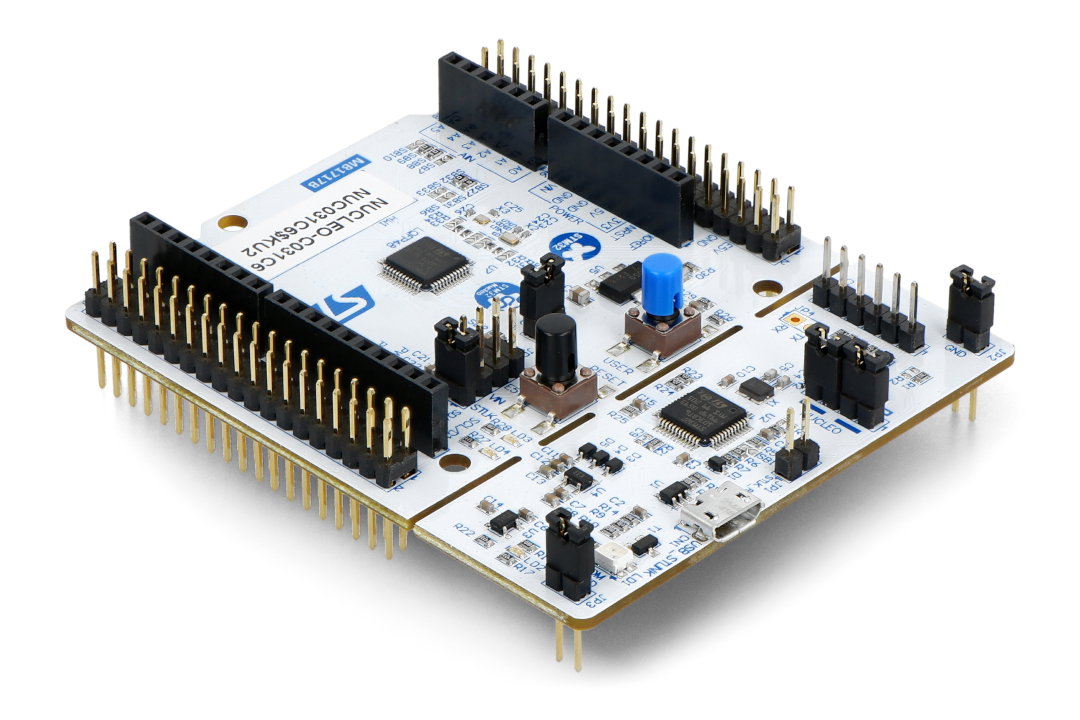

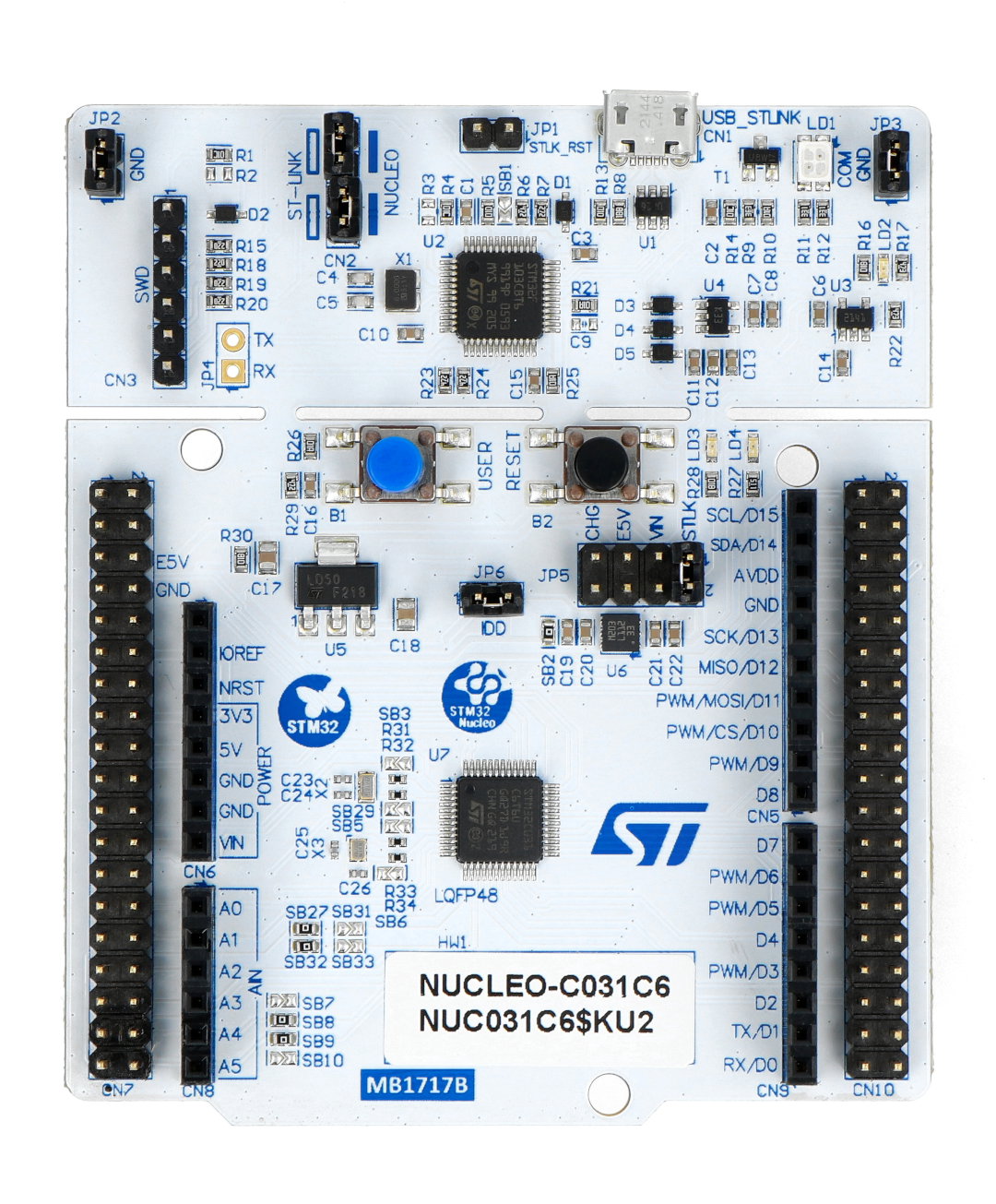

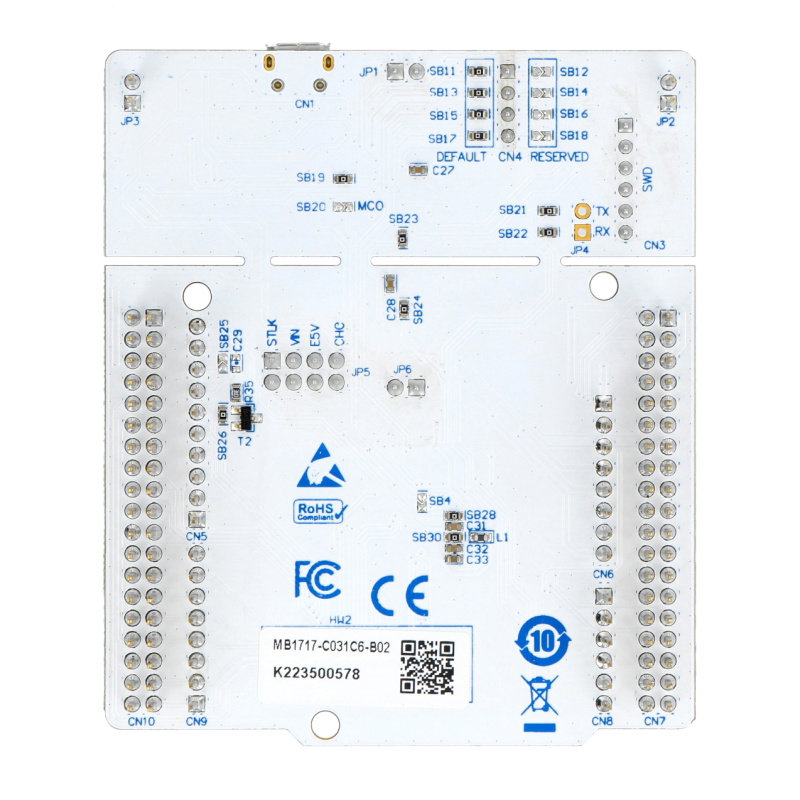

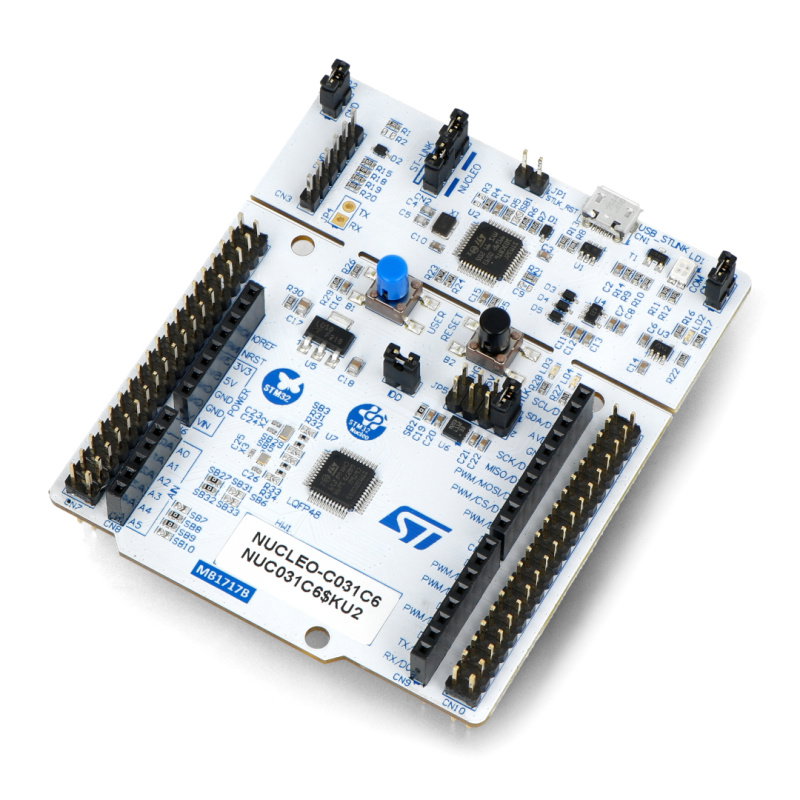

Produktbeschreibung: STM32 NUCLEO-C031C6 - STM32C031C6 - ARM CORTEX-M0+
Das Modul STM32 Nucleo-C031C6 enthält den 32-Bit-Mikrocontroller STM32C031C6, der mit einem mit bis zu 48 MHz getakteten Arm Cortex-M0+ Kern, 32 kB Flash-Speicher und 12 kB SRAM ausgestattet ist. Die Chips auf dem Board sind in 64-Pin-Gehäusen untergebracht. Da das Board zur Nucleo-64-Familie gehört, ist es mit der mbed-Plattform kompatibel, verfügt über Anschlüsse, die den Anschluss von für den Arduino Uno angepassten Overlays ermöglichen, und hat ST-Morpho-Leitungen, die Zugang zu allen GPIO-Pins des Mikrocontrollers bieten. Das Modul arbeitet mit einer Vielzahl von integrierten Entwicklungsumgebungen (IDEs), darunter IAR Embedded Workbench, MDK-ARM und STM32CubeIDE. Das Gerät ist mit einem ST-LINK Debugger/Programmierer ausgestattet. Die Verwendung von Anschlüssen, die mit dem Arduino Uno v3 kompatibel sind, ermöglicht den direkten Anschluss von speziellen Shield-Erweiterungen.
STM32 NUCLEO-C031C6 - STM32C031C6 - ARM CORTEX-M0+.
STM32 Nucleo-Modul von STMicroelectronics.STM32 NUCLEO-C031C6 Modul Spezifikationen.
- Mikrocontroller: STM32C031C6T6
- ARM Cortex-M0+
- Taktfrequenz: 48 MHz
- Flash-Speicher: 32 kB
- SRAM: 12 kB
- DMA: 3 Kanäle
- Kommunikationsschnittstellen: 45x GPIO, 5x Wake-up Pin, 1x I2C, 1x SPI (I2S), 1x USART
- Zeitgeber: 2x 16-bit (4 Kanäle), 3x 16-bit (1 Kanal), 1x RTC, 1x SysTick, 2x Watchdog
- Analoge Schnittstellen: 1x ADC 12-bit, 19 externe Kanäle, 2 interne Kanäle, interne Referenzquelle
- Zwei Steckertypen:
- Steckverbinder für Arduino Uno Rev3 kompatible Overlays
- Standard STMicroelectronics Morpho-Pins, die den Zugang zu allen Mikrocontroller-Pins ermöglichen
- Das Modul ist mit dem mbed-System kompatibel
- Eingebauter ST-LINK Debugger/Programmierer
- Kann über USB oder eine externe 5-V- oder 3,3-V-Stromquelle mit Strom versorgt werden
- Eingebaute 4 LEDs:
- 1x zur Anzeige der USB-Stromversorgung
- 1x zur Anzeige der Stromversorgung vom SMPS
- 1x zur Anzeige der USB-Kommunikation
- 1x für den Benutzer zugänglich
- Zwei Tasten:
- 1x RESET
- 1x USER zur Verfügung des Benutzers
