Produktbeschreibung: X-NUCLEO-NFC07A1 - NFC/RFID Tag - Erweiterung für STM32 Nucleo
DasNUCLEO-NFC07A1 von STMicroelectronics ist ein Overlay für Module der STM32 Nucleo Serie. Das Board basiert auf dem dynamischen NFC-Tag-Chip - ST25DV64KC, der über 64 kb EEPROM verfügt. Er ermöglicht die Kommunikation mit dem Mikrocontroller über die I2C-Schnittstelle, über einen mit dem Arduino UNO R3 kompatiblen Anschluss. Durch die Verlegung des Steckers auf der Oberseite der Platine ist es möglich, weitere Module zu verwenden. Der Chip basiert auf dem ISO/IEC 15693-Standard und ist ein NFC-Tag vom Typ 5 mit einer maximalen Datenrate von 53 kbps. Er kann über das Nucleo-Modul oder über ein externes elektromagnetisches Feld versorgt werden, wenn das Lesegerät in die Nähe gebracht wird. Die Antenne hat einen Durchmesser von 54 mm und ist in die Leiterplatte integriert.
Der Hersteller stellt Bibliotheken und Beispielsoftware zur Verfügung, die mit der STM32Cube-Umgebung kompatibel sind.

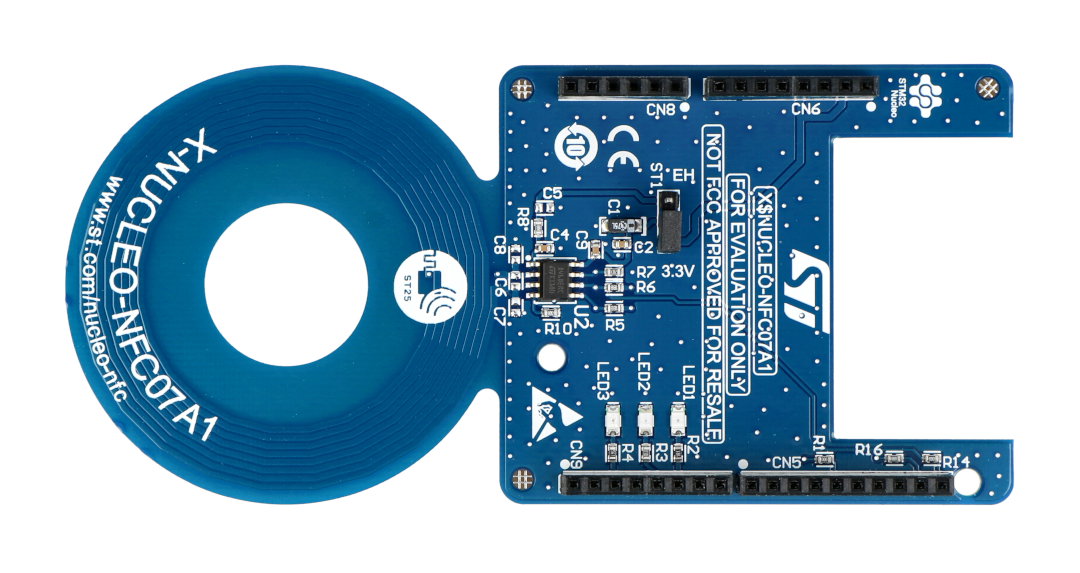

X-NUCLEO-NFC07A1 - NFC/RFID Tag - Erweiterung für STM32 Nucleo

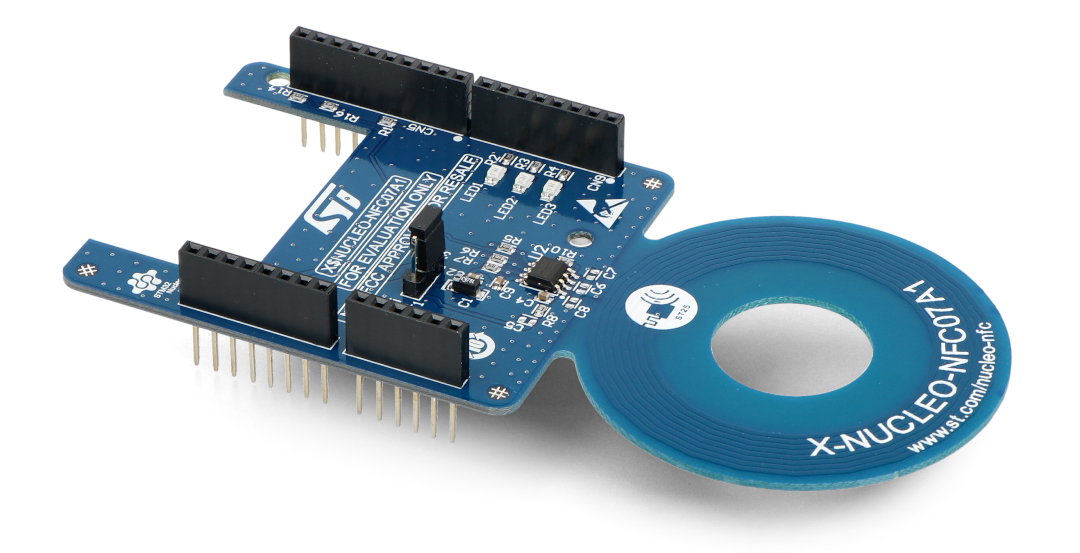

Das Modul hat eine integrierte Antenne auf der Platine.
Wie funktioniert der NFC-Tag?
NFC (Nahfeldkommunikation) ist ein drahtloser Kommunikationsstandard mit kurzer Reichweite (bis zu 20 cm), der hohe Frequenzen (13,56 MHz ± 7 kHz) verwendet. Die Technologie ist hauptsächlich in Form von kontaktlosen Zahlungen oder Zugangskarten verbreitet worden. Sie ist eine Erweiterung der Norm für kontaktlose Karten - ISO/IEC 14443.
EinNFC-Tag ist ein kleines Gerät, oft in Form einer Karte, eines Schlüsselanhängers oder eines Aufklebers. Es hat eine Antenne und einen kleinen Chip, auf dem vorprogrammierte Informationen gespeichert sind. Wenn es in die Nähe des Lesegeräts gebracht wird, wird es vom Lesegerät mit Strom versorgt und beginnt, Daten zu übertragen. Durch die Möglichkeit der Umprogrammierung des Chips (z. B. ST25DV64KC) kann ein einziger Tag für mehrere Anwendungen verwendet werden.
Spezifikationen des X-NUCLEO-Moduls
- Kommunikationstyp: NFC-Tag Typ 5
- Anwendung: STM32-Module der Nucleo-Serie
- Eingebetteter Chip: ST25DV64KC
- Unterstützter Standard: ISO/IEC 15693
- Lesegeschwindigkeit bis zu 53 kbit/s
- EEPROM: 64 kB
- Lese- und Schreibschutz des Speichers
- Interrupt-Ausgang: GPO
- Spannungsversorgung: über NFC-Leser oder Goldpin-Anschluss
- Kommunikationsschnittstelle: I2C
- Veränderbare I2C-Adresse
- Anschluss: Goldpin, 2,54 mm Abstand, kompatibel mit Arduino UNO R3
- Antenne: eingebettet in PCB, Durchmesser 54 mm
- LEDs: 3 Allzweck-LEDs
- Mehrere Overlays können gleichzeitig verwendet werden
Die Anschlüsse sind mit dem Arduino UNO R3 kompatibel.
