Produktbeschreibung: Arduino Modulino Buttons - interaktives Modul mit 3 Knöpfen und LEDs - Qwiic - ABX00110
Modulino Buttons ist ein intelligentes Modul mit drei Knöpfen und LEDs, die anzeigen, wenn sie gedrückt werden. Es wurde für die einfache Implementierung von Benutzerinteraktion in elektronischen Projekten entwickelt. Die Kompatibilität mit Qwiic, die Unterstützung der Sprachen Arduino und MicroPython sowie die Modulino-Bibliothek machen es zu einer idealen Wahl für Anfänger und fortgeschrittene Entwickler gleichermaßen. Das Präzisionsdesign mit dem STM32C011F4-Mikrocontroller ermöglicht eine stabile Kommunikation über den I2C-Bus, und das mitgelieferte Qwiic-Kabel ermöglicht es Ihnen, sofort loszulegen.

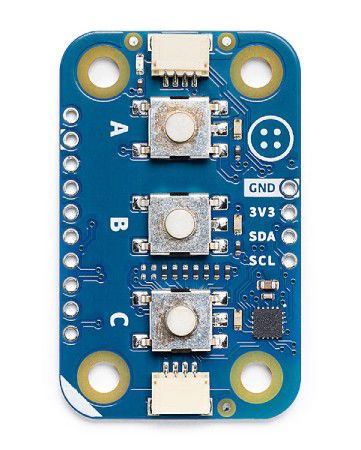

Arduino Modulino Buttons - interaktives Modul mit 3 Tasten und LEDs - Qwiic - ABX00110.

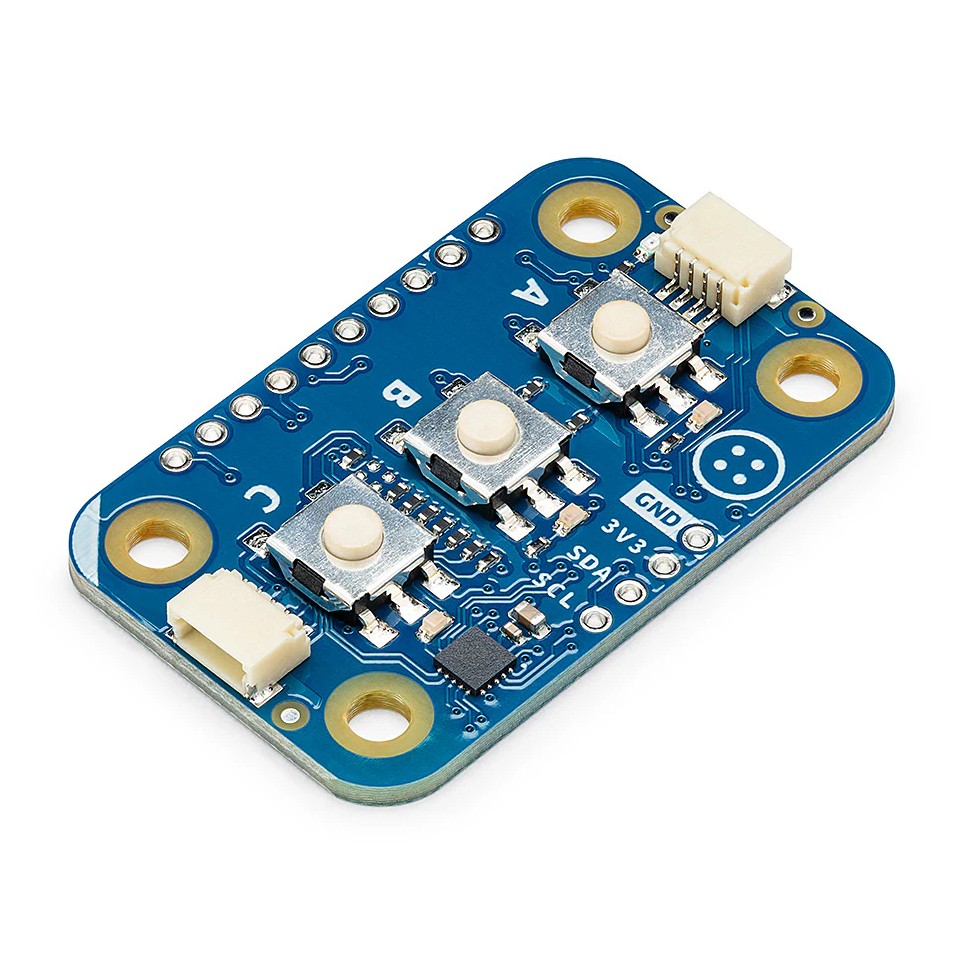

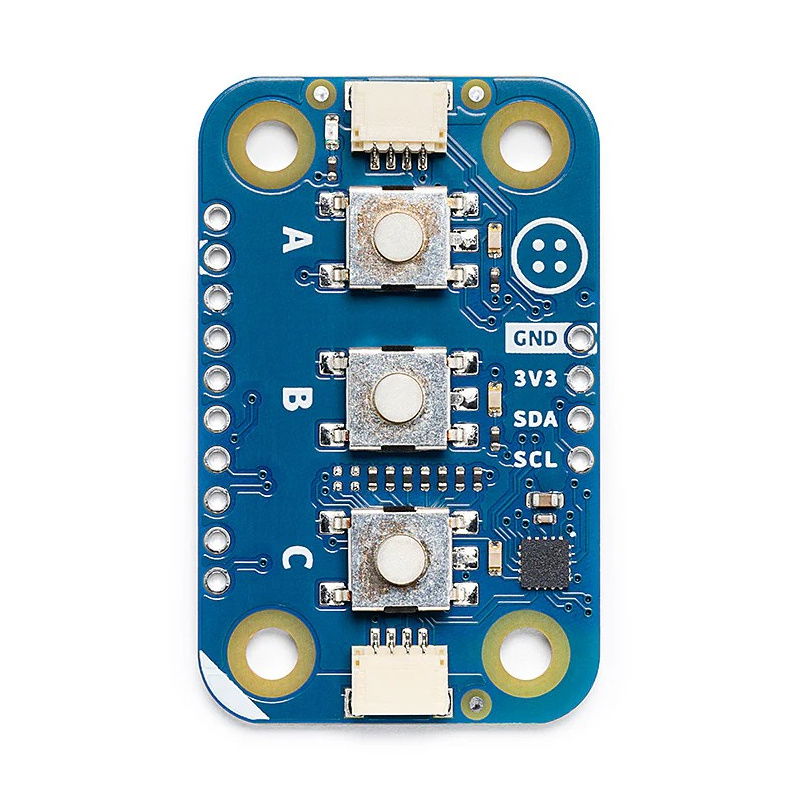

Modulino Buttons bietet drei Knöpfe mit LEDs, die anzeigen, wenn sie gedrückt werden.
Hauptmerkmale des Moduls
- 3 SPST-Tasten und 3 LEDs: ideal für Steuerung, Menüführung und visuelle Anzeige
- Qwiic-Anschluss: schneller und nahtloser Anschluss an Arduino-Boards und andere Module
- I2C-Kommunikation: Standardadresse 0x7C, per Software änderbar
- Daisy-Chain: Möglichkeit zum Anschluss mehrerer Module über serielle Technologie
- Eingebetteter STM32-Mikrocontroller: bietet zuverlässige Kommunikation und LED-Steuerung
- Modulino-Bibliothek: erleichtert die Implementierung in Arduino und MicroPython
- Kompatibilität mit dem Arduino-Ökosystem: vollständige Integration mit Arduino Cloud, IDE und Bibliotheken
- Mitgeliefertes Qwiic-Kabel: ermöglicht eine schnelle Inbetriebnahme des Moduls ohne Löten
Universelle Anschlüsse und Kommunikation
Modulino Buttons ist mit einem Standard-Qwiic-Stecker ausgestattet, der eine einfache und zuverlässige Integration mit gängigen Arduino-Boards wie dem Uno R4 WiFi oder der Nano-Serie ermöglicht. Dank der Verwendung des I2C-Busses ist es möglich, mehrere Module gleichzeitig anzuschließen - weisen Sie ihnen einfach eindeutige Adressen zu. Darüber hinaus ermöglichen die verfügbaren Lötpins (GND, 3,3 V, SDA, SCL) alternative Verbindungen ohne den Einsatz von Qwiic, was die Vielseitigkeit des Projekts erhöht. Diese Pins befinden sich an der Seite des Boards und ermöglichen die Integration in kundenspezifische Systeme oder Schaltungen, die nicht die vorgefertigten Qwiic-Anschlüsse verwenden. Diese Option ist nützlich für Projekte, die permanente Verbindungen oder Prototyping-Lösungen auf Kontaktplatinen erfordern.

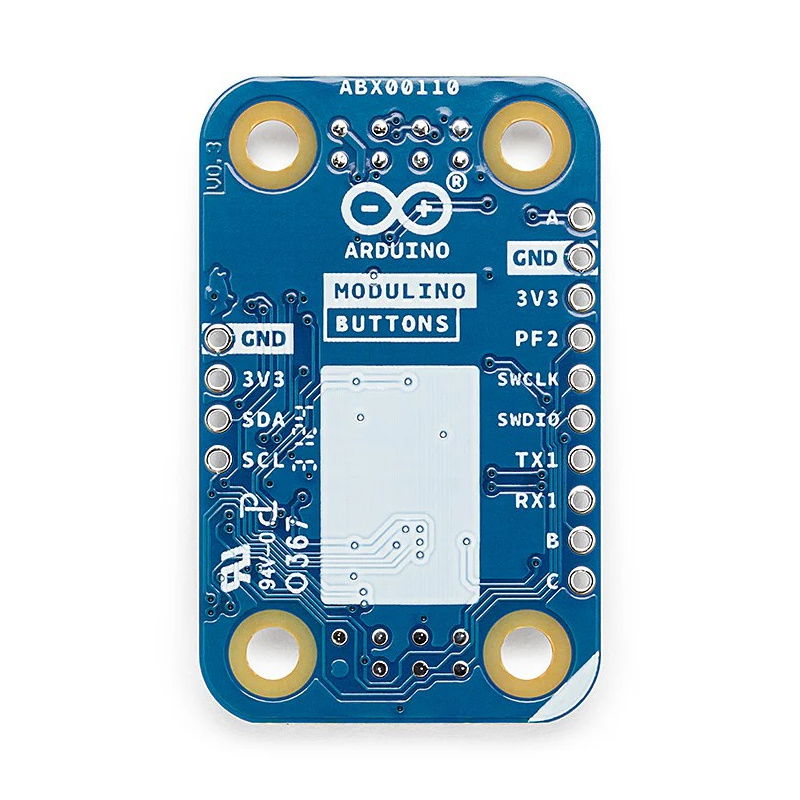

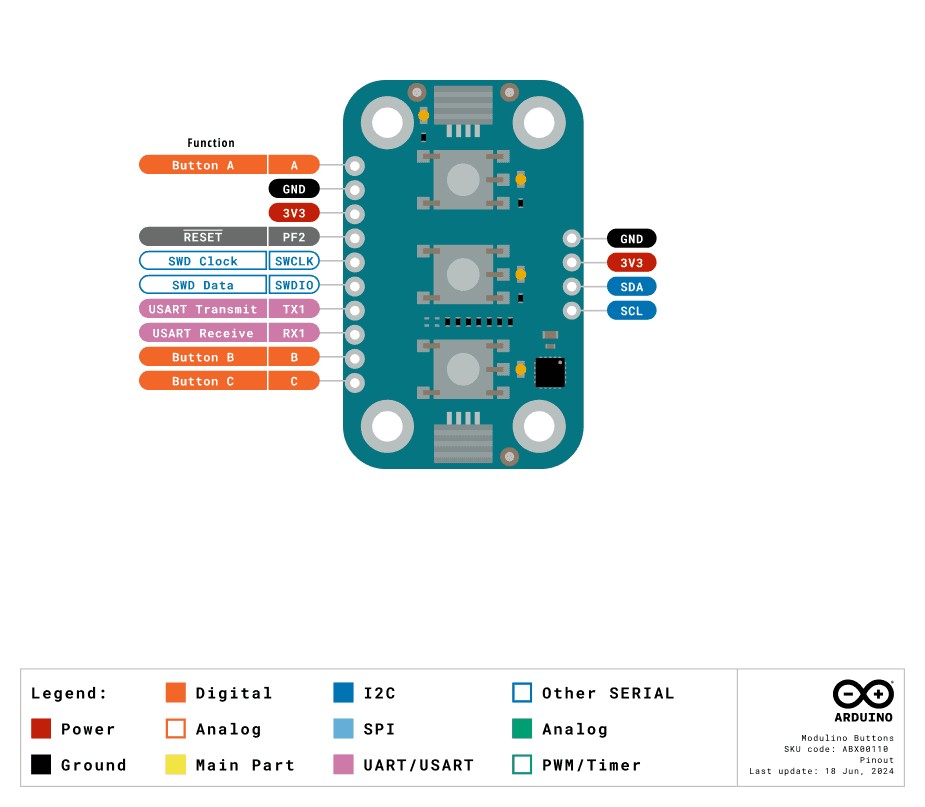

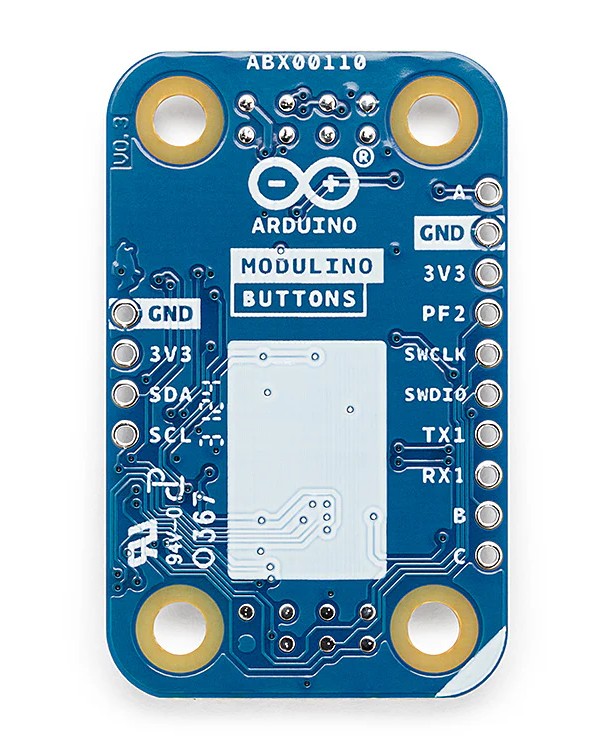

Modulino-Ausgänge.
Das Modulino-Modul wird über ein Qwiic-Kabel an das System angeschlossen und lässt sich so leicht integrieren.
Einfache Programmierung und breite Kompatibilität
Dank der speziellen Modulino-Bibliothek und der Verfügbarkeit von Beispielprojekten sind die ersten Schritte mit diesem Modul sehr einfach. Modulino Buttons unterstützt sowohl die Arduino-Sprache als auch MicroPython und ist damit ein vielseitiges Werkzeug für Entwickler aller Erfahrungsstufen. Für die Programmierung können die Arduino IDE, Arduino Cloud und Arduino CLI verwendet werden, was die Integration und Implementierung von Funktionen weiter vereinfacht.
Anwendungen in der Praxis
Modulino Buttons sind die ideale Wahl für Projekte, die eine einfache Benutzeroberfläche erfordern. Sie eignen sich hervorragend als Bedienfeld in IoT-Systemen, als Menüsteuerung in interaktiven Geräten oder als Eingabetasten in Lernspielen. Dank seiner kompakten Bauweise und der seriellen Konnektivität zu anderen Modulen lässt er sich leicht in komplexere Automatisierungssysteme oder Arduino-Lernkits integrieren.
Technische Daten des Moduls
- Mikrocontroller: STM32C011F4
- Anzahl der Tasten: 3 SPST
- LEDs: 3 gelbe LEDs, die unabhängig voneinander gesteuert werden
- Kommunikationsschnittstelle: I2C (Standardadresse 0x7C, per Software änderbar)
- Anschluss: Qwiic + Pinbelegung
- Betriebsspannung: 3,3 V
- Kompatibilität: Arduino UNO R4 WiFi, Nano 33 BLE, Nano RP2040, ESP32, und andere mit Qwiic
- Abmessungen: 41 mm x 25,36 mm
- Gewicht: 4,4 g
Inhalt des Kits
- 1x Modulino Knöpfe ABX00110
- 1x Qwiic-Kabel 5 cm

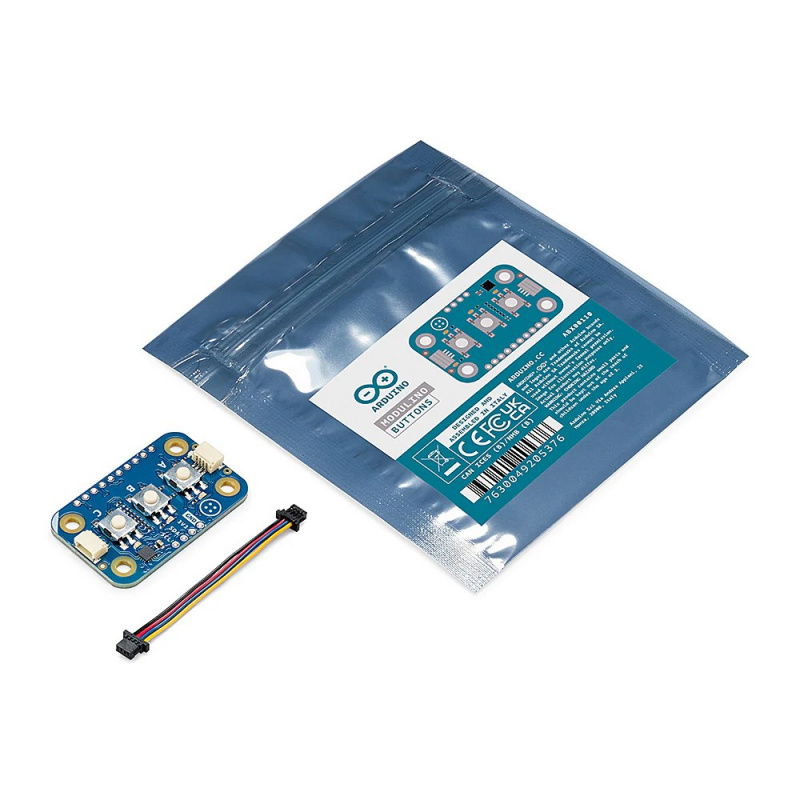

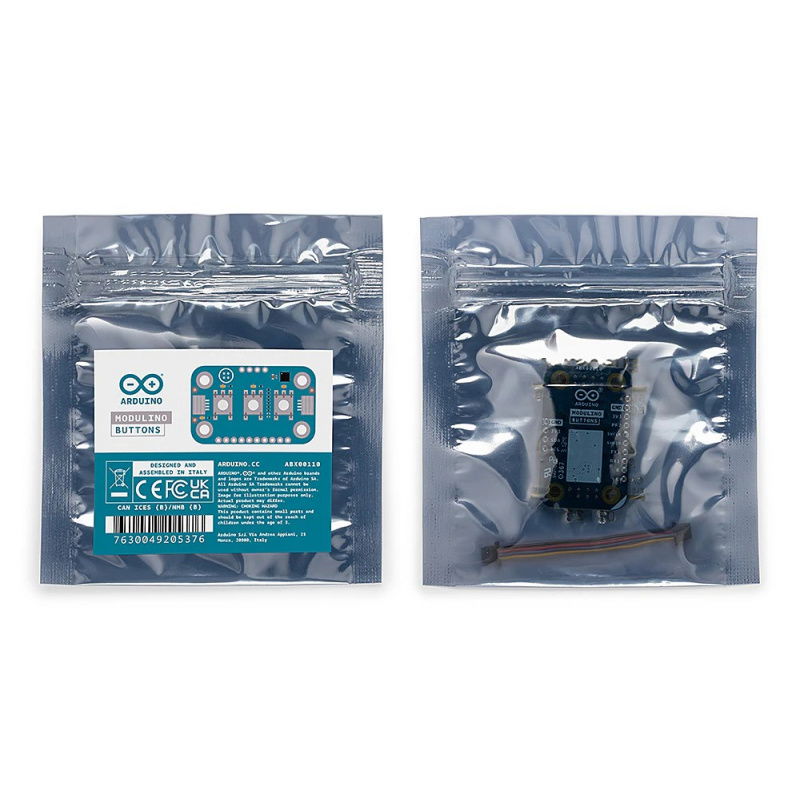

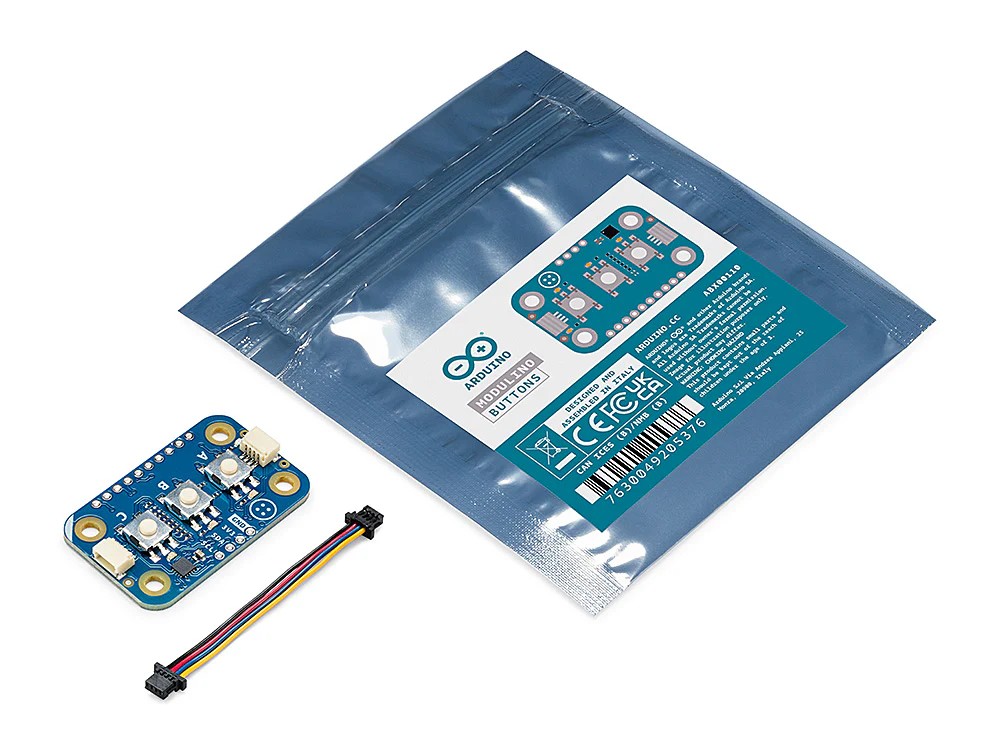

Im Bausatz enthaltene Komponenten.
