Produktbeschreibung: Arduino Modulino Pixels - 8 RGB LED Modul - Qwiic - ABX00109
Modulino Pixels ist Teil der intelligenten Komponentenfamilie von Arduino, mit der Sie schnell und intuitiv funktionale Schaltungen aufbauen können , ohne löten oder komplexen Code schreiben zu müssen. Mit acht voll adressierbaren RGB-LEDs ist es möglich, dynamische Lichteffekte zu erzeugen, den Systemstatus anzuzeigen oder visuell auf Eingangsdaten zu reagieren. Die Kommunikation erfolgt über den I2C-Bus, und die spezielle Modulino-Bibliothek ermöglicht die vollständige Steuerung jeder LED sowohl in Arduino- als auch in MicroPython-Umgebungen.

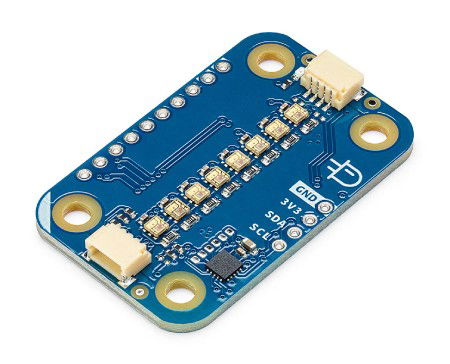

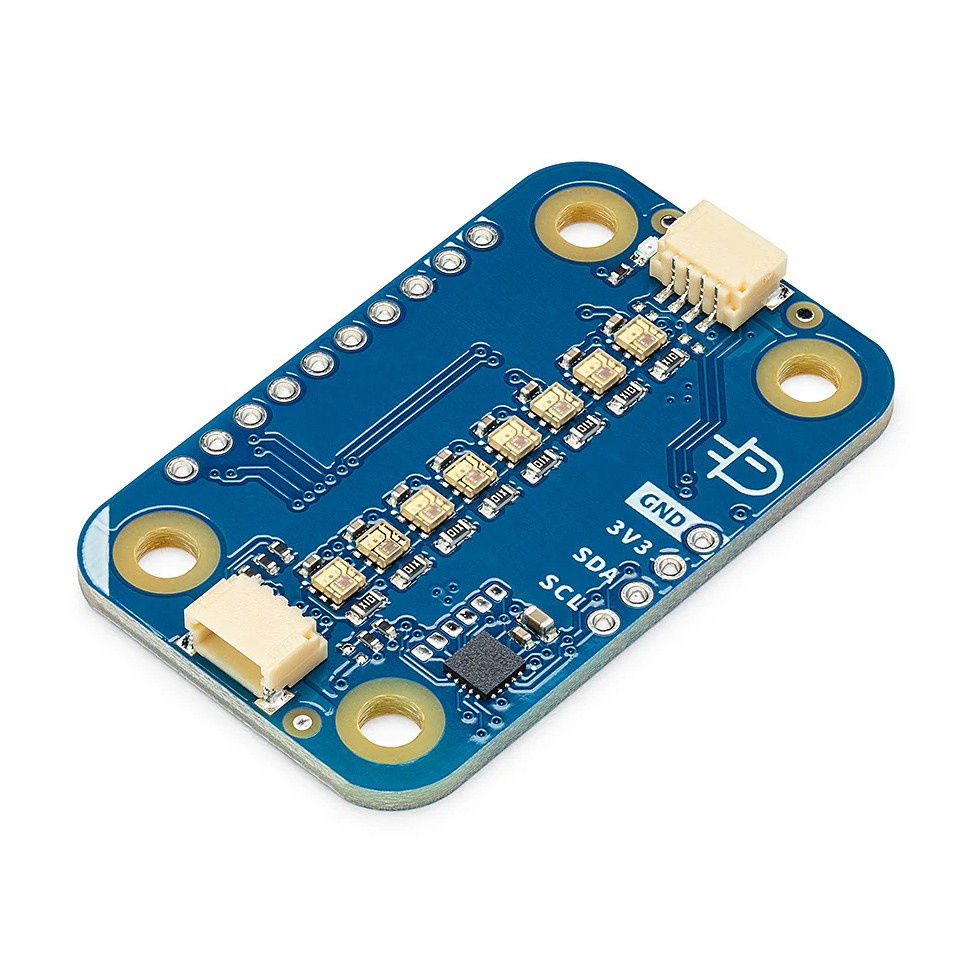

Arduino Modulino Pixels - 8 RGB-LED-Modul - Qwiic - ABX00109.

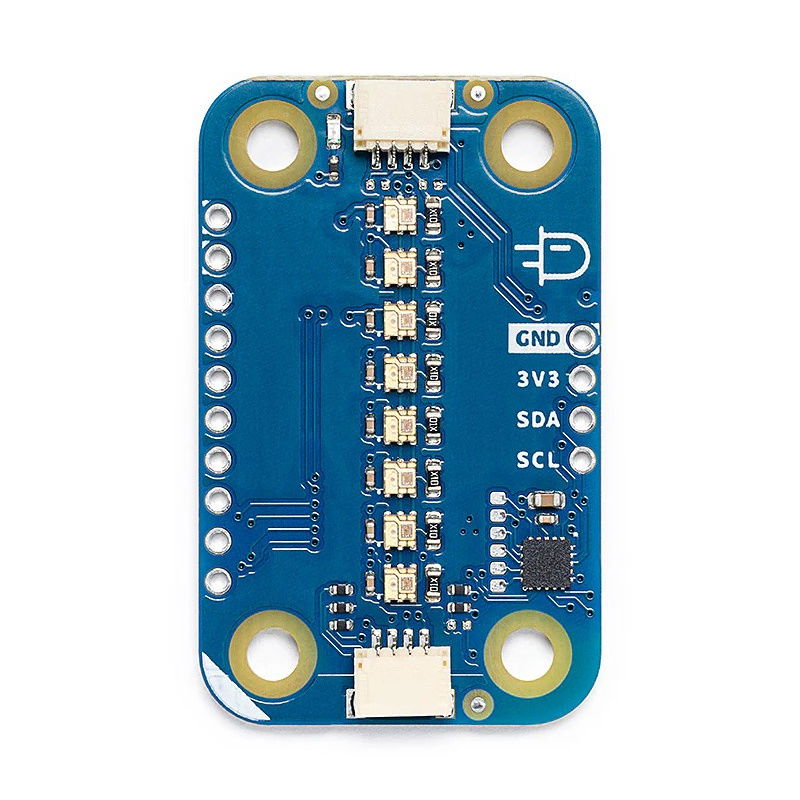

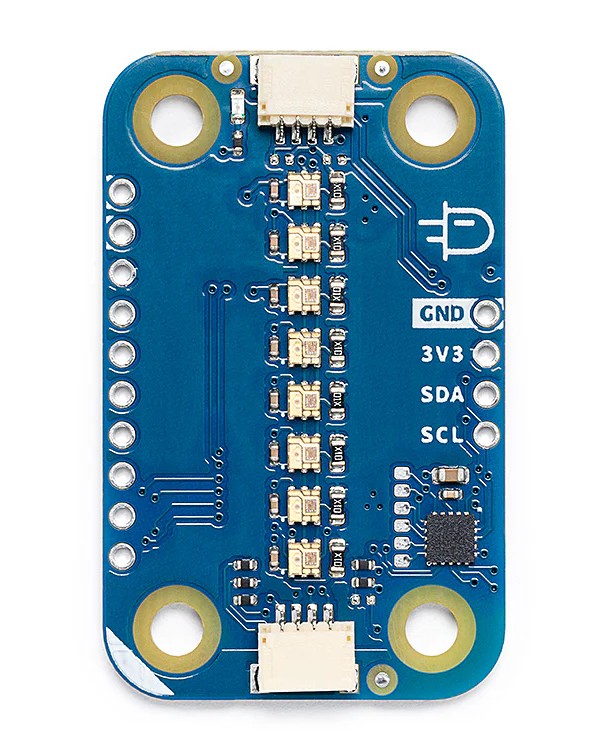

Das Modul verfügt über 8 konfigurierbare LC8822-2020 RGB-LEDs.
Hauptmerkmale des Moduls
- 8 adressierbare RGB-LEDs (LC8822-2020): Möglichkeit, Farbe und Helligkeit jeder LED unabhängig voneinander zu steuern
- Qwiic-Anschluss: schneller Anschluss an Arduino-Boards ohne Löten
- I2C-Kommunikation: Standardadresse 0x6C kann per Software geändert werden
- Daisy-Chain: Möglichkeit, mehrere Module in einem Chip zu kombinieren
- STM32-Mikrocontroller: verwaltet Datenübertragung und LED-Synchronisation
- Qwiic-Kabel enthalten: sofort einsatzbereit
- Fertige Vorlagen und Bibliotheken: für Arduino IDE, Arduino Cloud und MicroPython
Verfügbare Anschlüsse und einfache Integration

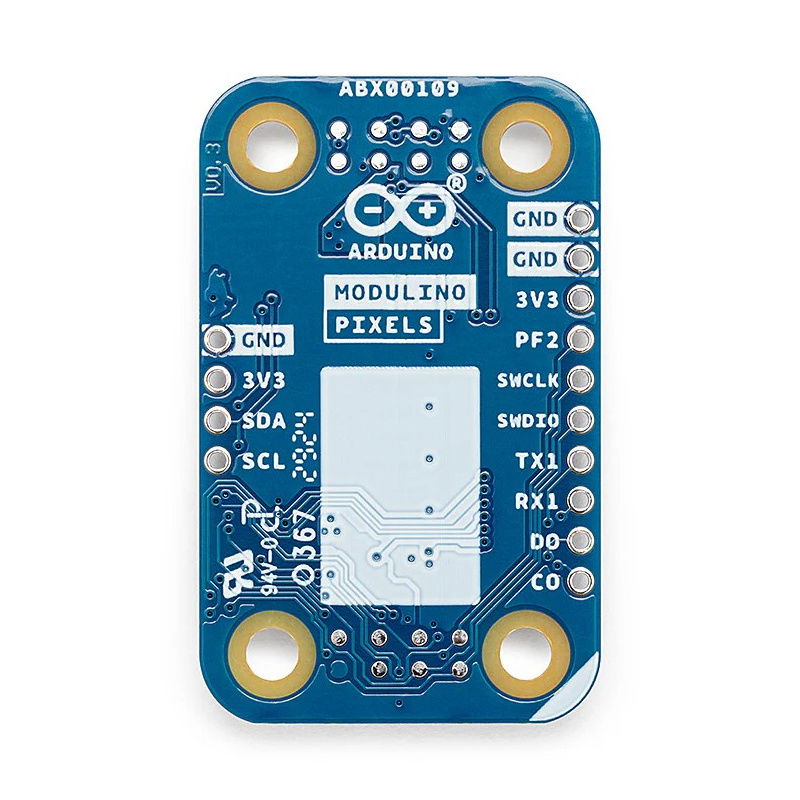

Modulino Pixels ist mit einem Standard-Qwiic-Anschluss ausgestattet, über den das Modul schnell an kompatible Arduino-Boards wie den Uno R4 WiFi, Nano 33 IoT oder Nano RP2040 angeschlossen werden kann. Die Kommunikation erfolgt über den I2C-Bus, so dass mehrere Module gleichzeitig an eine einzige Leitung angeschlossen werden können. Darüber hinaus sind auch gelötete Pinbelegungen verfügbar: GND, 3,3 V, SDA, SCL, die den Anschluss des Moduls an Prototyp-Schaltungen oder kundenspezifische Hauptplatinen ermöglichen. Diese Option erhöht die Vielseitigkeit und ermöglicht die Anpassung des Chips für fortgeschrittene Designs.

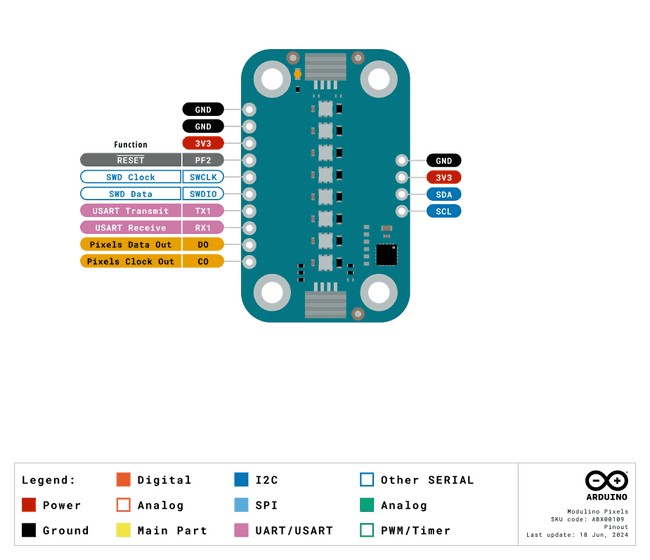

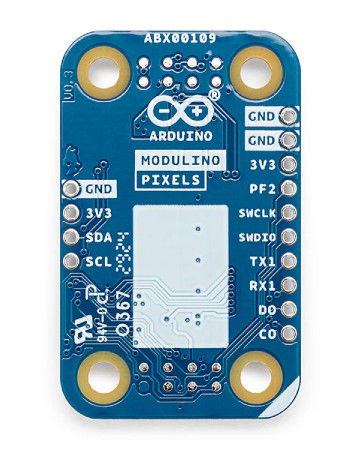

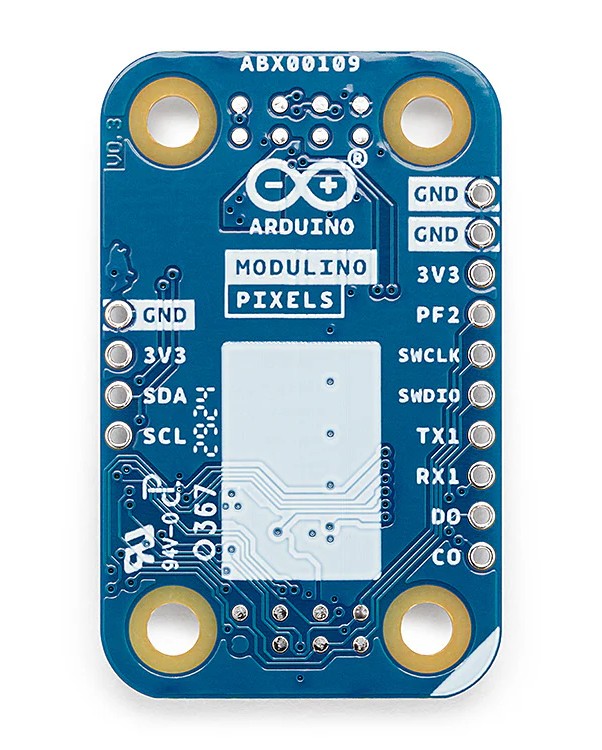

Pinout-Diagramm.
Das Modul ist mit dem Arduino Uno R4 WiFi oder jeder anderen Platine mit Qwiic-Schnittstelle kompatibel.
Einfache Steuerung und breite Kompatibilität
Modulino Pixels ist vollständig kompatibel mit dem Arduino-Ökosystem, sowohl in der klassischen Version (IDE) als auch in der Arduino Cloud. Unterstützt durch die spezielle Modulino-Bibliothek ermöglicht es eine präzise Steuerung der LEDs - einschließlich der Einstellung von RGB-Farben, Helligkeit und Lichteffekten. Das Modulino unterstützt auch MicroPython, was es zu einer ausgezeichneten Wahl für Pädagogen und Entwickler macht, die in einer Vielzahl von Umgebungen arbeiten. Die Verfügbarkeit von vorgefertigten Skizzen und Vorlagen beschleunigt den Implementierungs- und Experimentierprozess erheblich.
Anwendungen in der Praxis
Modulino Pixels eignet sich für Projekte, die visuelles Feedback erfordern - von einfachen Lichtanimationen über Systemstatusanzeigen bis hin zu eindrucksvollen Datenvisualisierungen. Es ist die ideale Wahl für Bildungsanwendungen, IoT-Prototyping sowie für Wearable-Projekte oder interaktive Lichtinstallationen. Mit seiner einfachen Integration und den adressierbaren LEDs bietet es unbegrenzte kreative Möglichkeiten.
Technische Daten des Moduls
- Mikrocontroller: STM32C011F4
- LEDs: 8 x adressierbare RGB LC8822-2020
- Kommunikationsschnittstelle: I2C (Standardadresse 0x6C, per Software änderbar)
- Steckverbinder: Qwiic + Lötanschlüsse (GND, 3,3 V, SDA, SCL)
- Versorgungsspannung: 3,3 V
- Kompatibilität: UNO R4 WiFi, Nano 33 IoT, Nano RP2040 Connect, Nano ESP32, Nano BLE und andere
- Abmessungen: 41 x 25,36 mm
- Gewicht: 3,8 g
Inhalt des Kits
- Modulino Bildpunkte ABX00109
- Qwiic-Kabel 5 cm

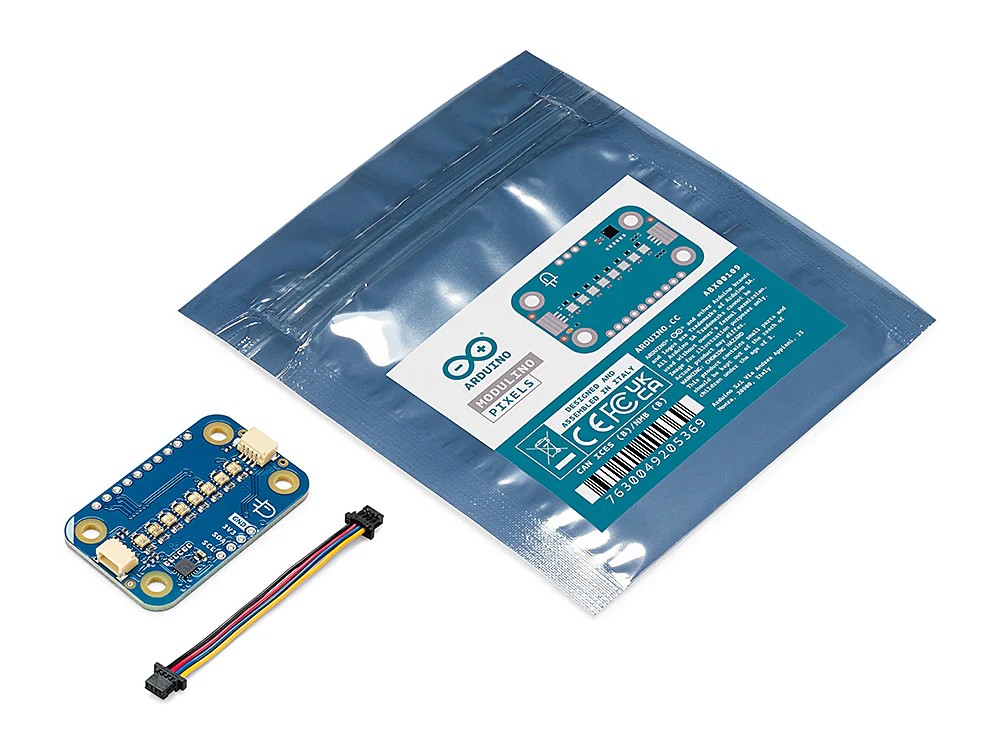

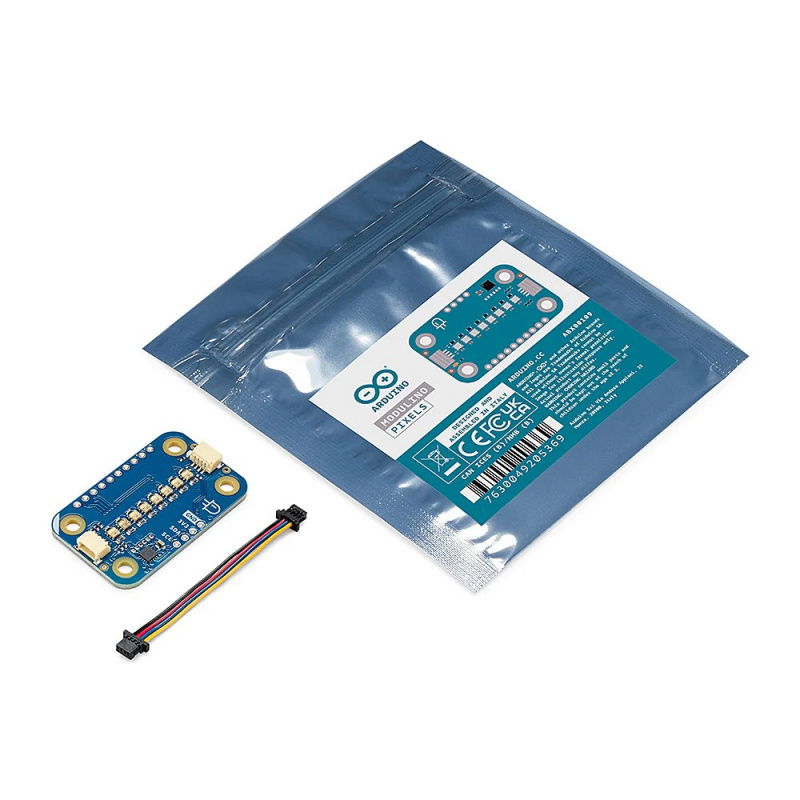

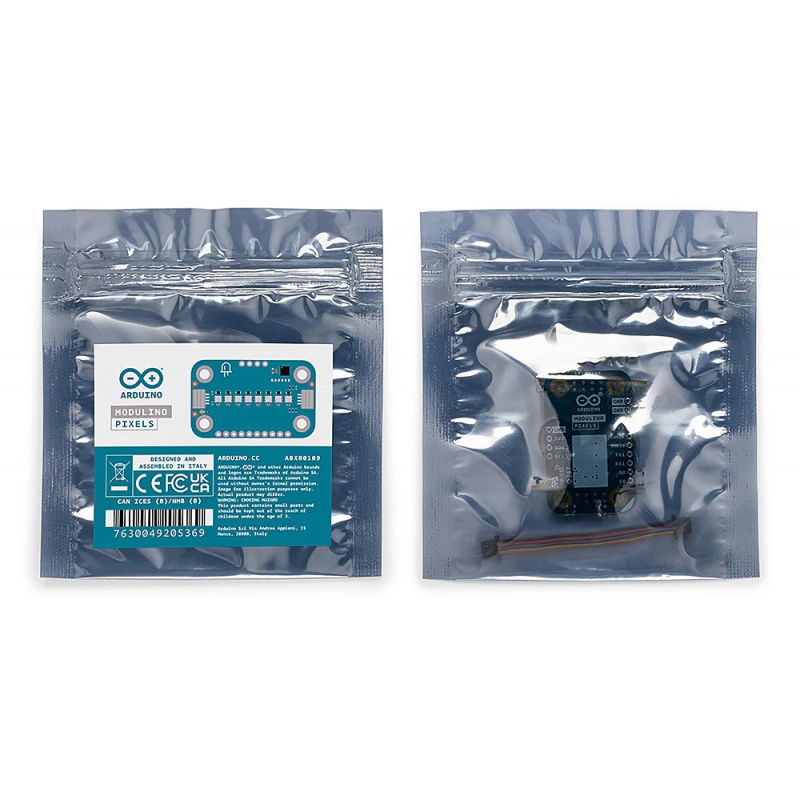

Im Bausatz enthaltene Komponenten.
