Produktbeschreibung: Arduino Modulino Buzzer - Soundmodul mit Summer - Qwiic - ABX00108
Der Modulino Buzzer ist ein kompaktes Soundmodul mit integriertem Wandler PKLCS1212E4001-R1, mit dem Sie schnell akustische Signale zu jedem Projekt hinzufügen können. Es kann als Alarm, als Ereignisanzeige oder als einfacher Sound- und Melodie-Player verwendet werden. Das Modul kommuniziert über den I2C-Bus und verwendet den beliebten Anschluss QwiicStecker, wodurch es sich schnell und nahtlos in das Arduino-Ökosystem integrieren lässt. Die Strom- und Datenübertragung erfolgt vollständig über ein einziges Kabel, und die mitgelieferte Modulino-Bibliothek bietet vorgefertigte Beispiele und Vorlagen für Arduino und MicroPython.

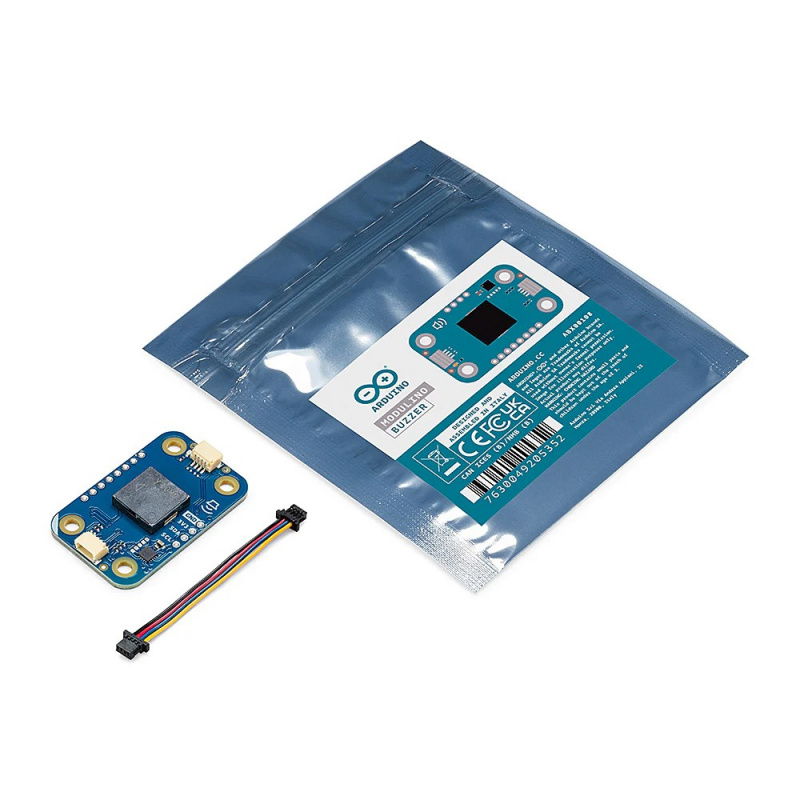

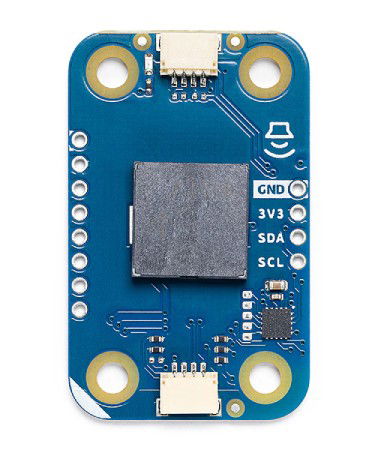

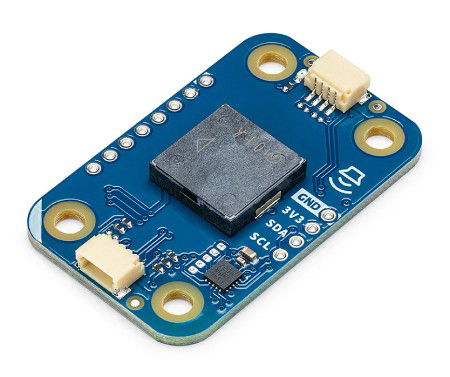

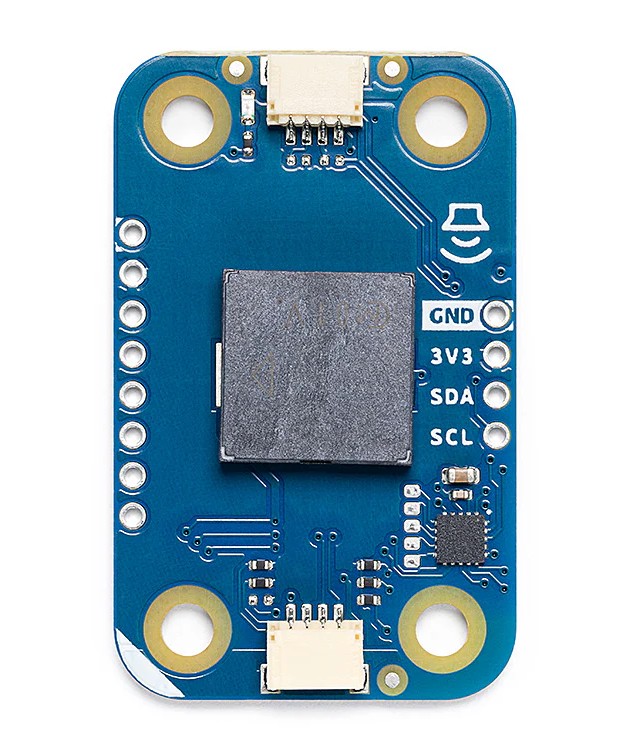

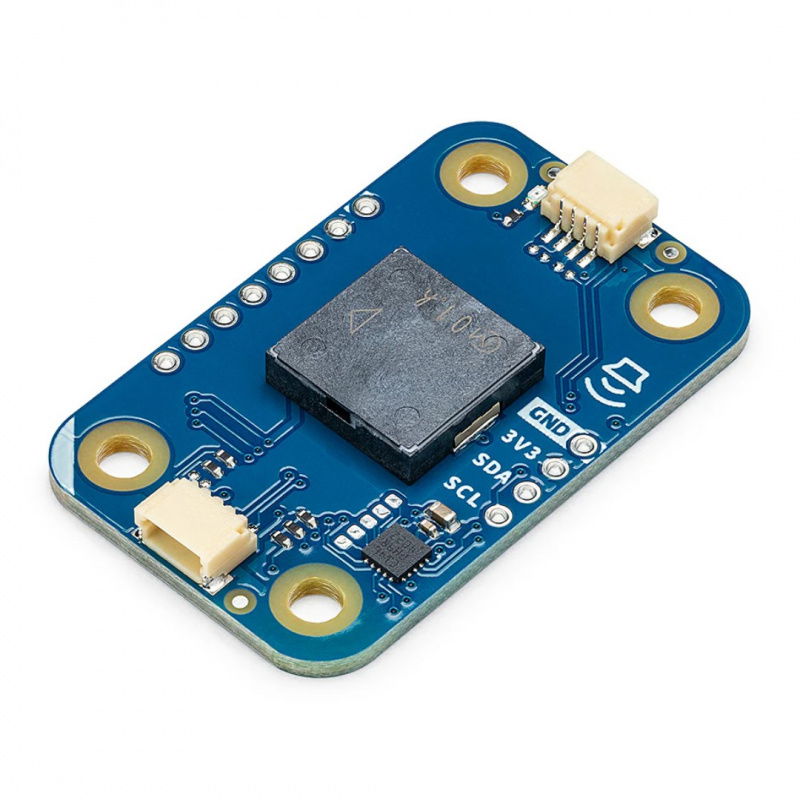

Arduino Modulino Buzzer - Soundmodul mit Summer - Qwiic - ABX00108.
Der Modulino Buzzer wird über ein Qwiic-Kabel an das Uno R4 WiFi-Board oder andere Boards mit Qwiic-Schnittstelle angeschlossen.
Hauptmerkmale des Moduls
- Eingebauter Buzzer (PKLCS1212E4001-R1): ermöglicht die Erzeugung von Tönen, Melodien und Warnsignalen
- Qwiic-Anschluss: schneller und lötfreier Anschluss an Arduino-Boards
- I2C-Schnittstelle: Standardadresse 0x3C, per Software änderbar
- STM32C011F4-Mikrocontroller: sorgt für stabilen Betrieb und Steuerung der Klangerzeugung
- Daisy-Chain: Möglichkeit, mehrere Module an einen Bus anzuschließen
- Volle Kompatibilität mit Arduino und MicroPython: spezielle Modulino®-Bibliothek mit Beispielen
- Mitgeliefertes Qwiic-Kabel: Sie können sofort mit der Arbeit beginnen
- Kompakte Größe: ideal für Bildungs-, IoT- und mobile Projekte
Einfache Integration über Qwiic und Pinouts
Der Modulino Buzzer kommuniziert mit der Hauptplatine über die I2C-Schnittstelle mit Hilfe des praktischen Qwiic-Steckers, was den Anschluss des Moduls viel schneller und einfacher macht. Die Standard-I2C-Adresse ist 0x3C, sie kann jedoch programmatisch geändert werden, so dass mehrere Buzzer an einen einzigen Bus angeschlossen werden können. Alternativ dazu ist das Modul mit gelöteten Anschlüssen ausgestattet: GND, 3,3V, SDA, SCL, die den traditionellen Anschluss an kundenspezifische Schaltungen oder Prototyp-Kontaktplatten ermöglichen. Dank dieser Flexibilität eignet sich der Modulino Buzzer sowohl für das Rapid Prototyping als auch für dauerhafte Lösungen für IoT-Projekte.

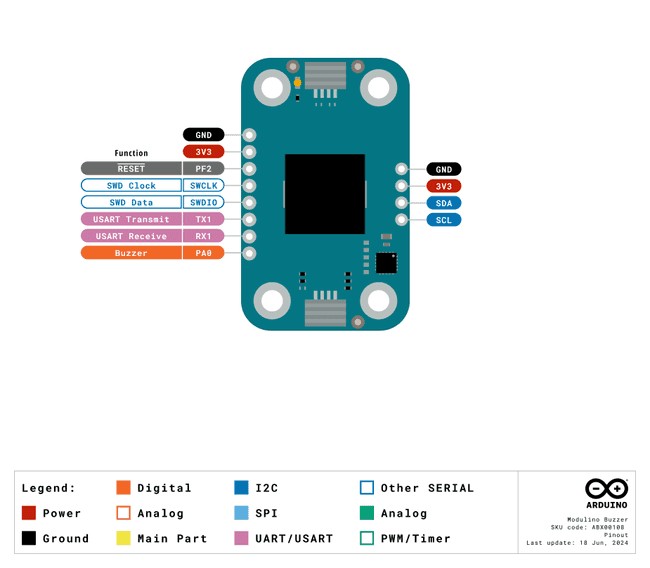

Pinout-Diagramm.

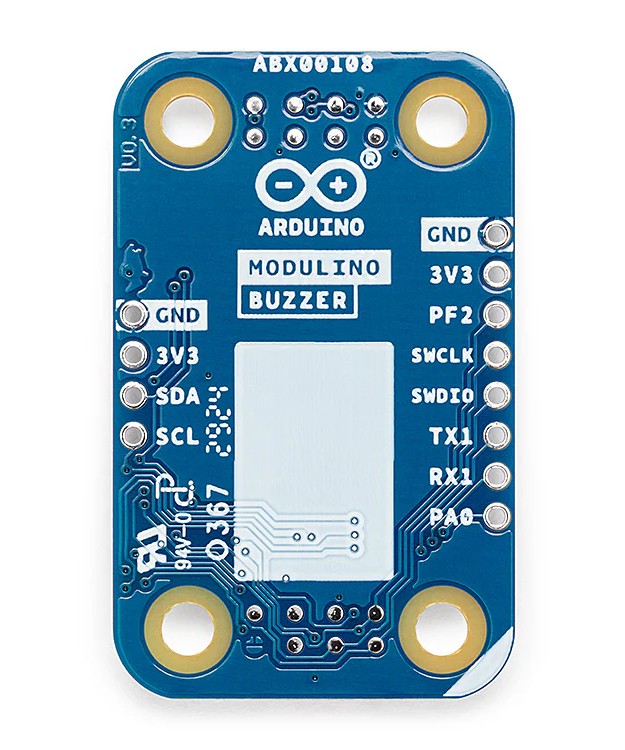

Das Modul hat Anschlüsse in Form von Lötfeldern, die bei Bedarf eine direkte Verdrahtung ermöglichen.
Multiplattform-Programmierung und gebrauchsfertige Bibliotheken
Dank der Unterstützung für die Arduino IDE, Arduino CLI und die Arduino Cloud-Umgebung ist der Einstieg in den Modulino Buzzer schnell und intuitiv. Das Modul ist auch mit MicroPython kompatibel, was es zu einem hervorragenden Lehr- und Experimentierwerkzeug macht. Die spezielle Modulino-Bibliothek bietet Beispielskizzen zur Erzeugung von Signaltönen, Benachrichtigungen und einfachen Melodien. Die Handhabung von Adressierung, Frequenz- und Längenkontrolle ist einfach und zugänglich implementiert, auch für unerfahrene Benutzer.
Praktische Anwendungen
Der Modulino Buzzer wird sich überall dort bewähren, wo akustische Signale benötigt werden: in Benachrichtigungssystemen, Alarmen, Smart Homes, Bildungsprojekten oder interaktiven Spielen. Er kann als Warnsignal, als Ton zur Bestätigung eines Tastendrucks sowie als einfaches Musikmodul in Spielzeugen und Prototypen verwendet werden.
Technische Daten des Moduls
- Schallwandler: PKLCS1212E4001-R1
- Mikrocontroller: STM32C011F4
- Kommunikationsschnittstelle: I2C (Standardadresse 0x3C, per Software änderbar)
- Steckverbinder: Qwiic + Lötanschlüsse (GND, 3,3 V, SDA, SCL)
- Versorgungsspannung: 3,3 V
- Kompatibilität: Arduino Uno R4 WiFi, Nano 33 IoT, Nano RP2040 Connect, Nano ESP32, und andere mit Qwiic
- Abmessungen: 41 x 25,36 mm
- Gewicht: 4,2 g
Inhalt des Kits
- Modulino Buzzer ABX00108
- Qwiic-Kabel 5 cm

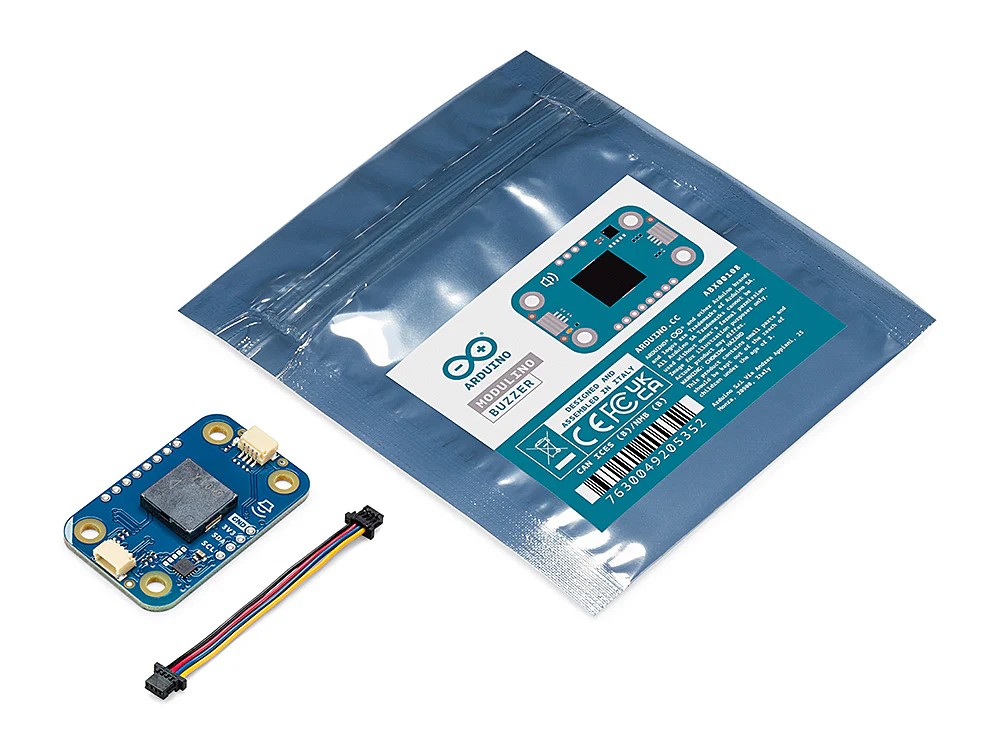

Im Bausatz enthaltene Komponenten.
