Produktbeschreibung: Arduino Modulino Knob - Drehgeber und Knopfmodul - Qwiic - ABX00107
Der Modulino Knob ist ein intelligentes Modul, das die Funktionalität eines Drehgebers mit der eines Knopfes kombiniert. Es wurde entwickelt, um Parameter zu steuern, durch Menüs zu navigieren und die physische Interaktion zu elektronischen Projekten hinzuzufügen. Es ist mit einem PEC11J-Drehgeber und einem STM32C011-Mikrocontroller ausgestattet und kommuniziert über den I2C-Bus mit dem Qwiic. Er wird von der Modulino-Bibliothek unterstützt und ist mit Arduino und MicroPython kompatibel. Er ist eine vielseitige Komponente für jedes interaktive oder pädagogische System.

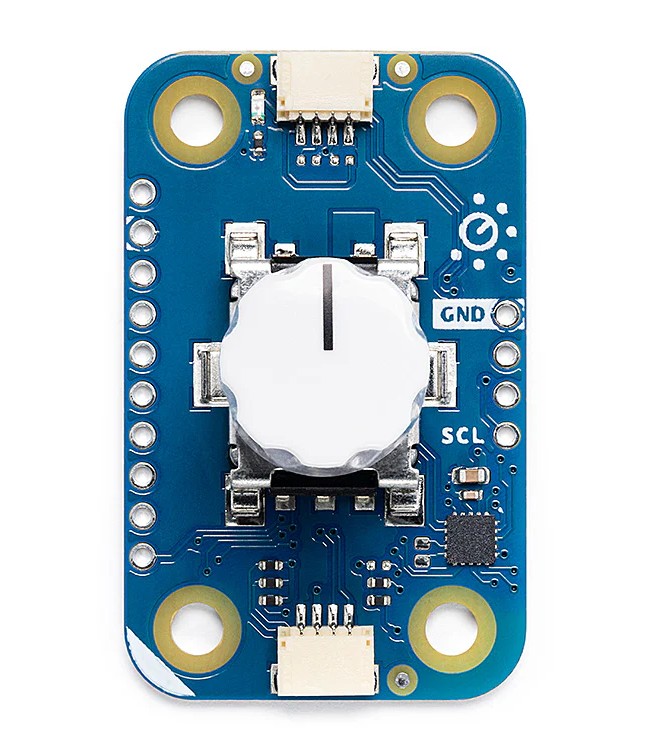

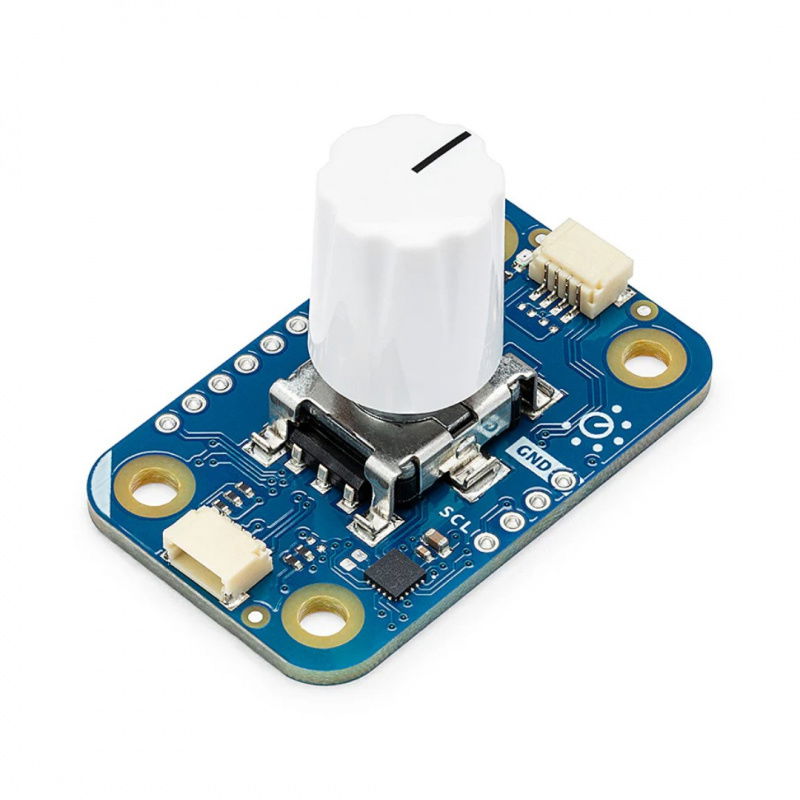

Arduino Modulino Knob - Drehgeber und Tastenmodul - Qwiic - ABX00107.

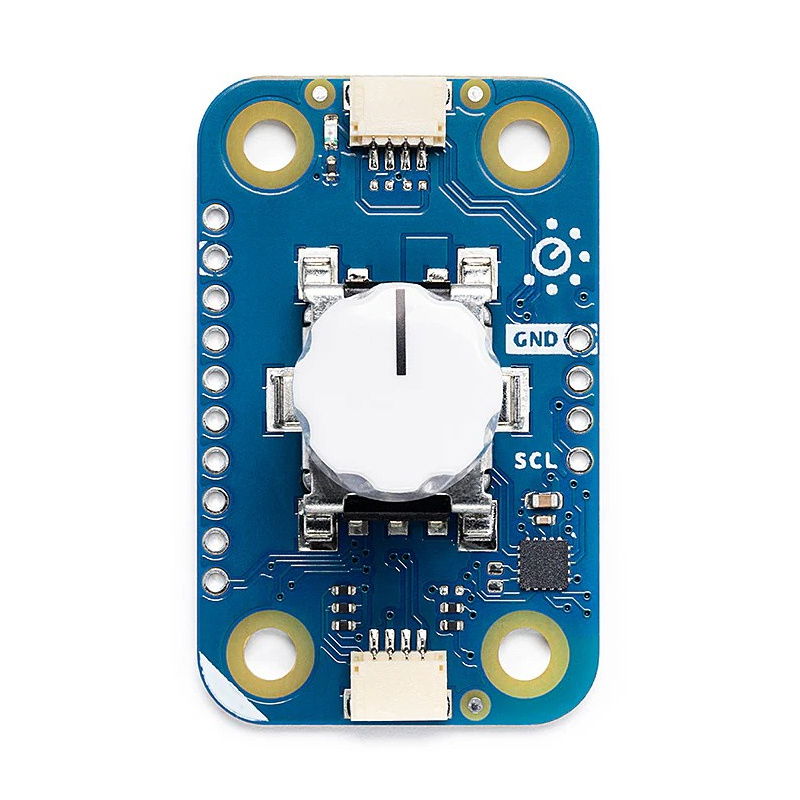

Drehknopf mit integriertem SPST-Schalter.
Hauptmerkmale des Moduls
- PEC11J-Drehgeber mit Drucktaste: präzise Wertkontrolle und Klick-Interaktion
- Kommunikation über I2C: mit Standardadresse 0x76 (per Software änderbar)
- Qwiic-Stecker: schnelle, sichere und lötfreie Verbindung zu Arduino-Boards

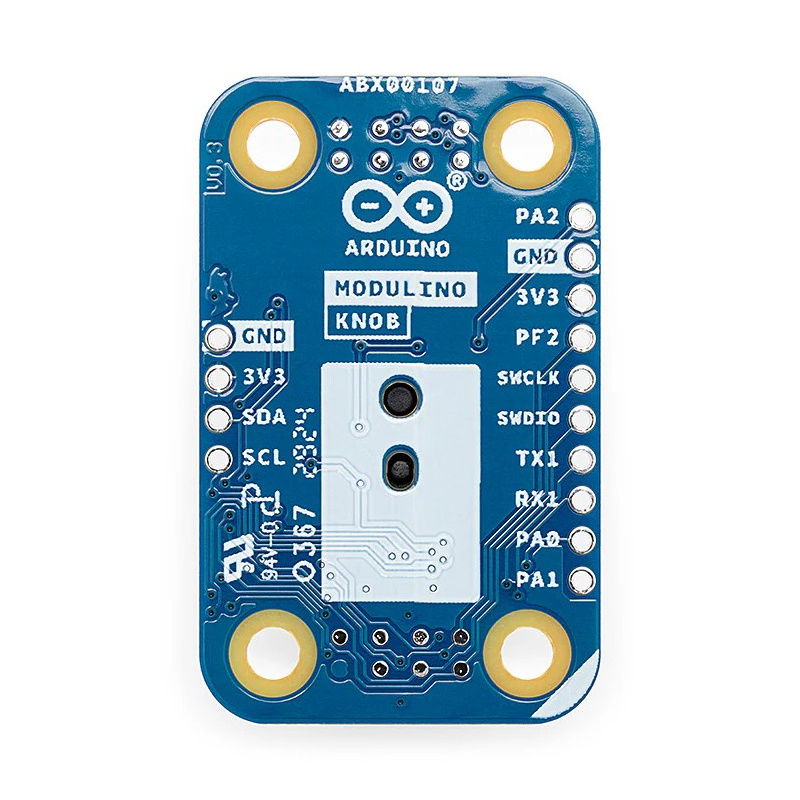

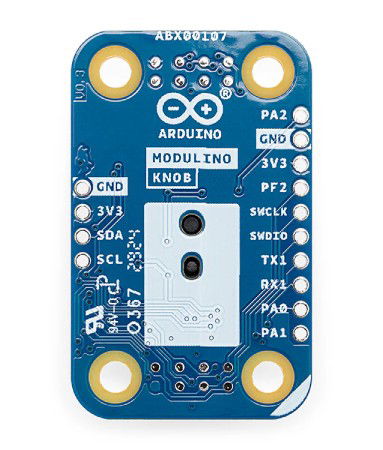

- Gelötete Leitungen: Alternative zu Qwiic-Anschlüssen - GND, 3,3 V, SDA, SCL
- Fertige Modulino-Bibliotheken: Unterstützung für Arduino und MicroPython mit Beispielen und Vorlagen
- Kompakte Größe: Abmessungen 41 x 25,36 mm, Gewicht nur 8,5 g
- Eingebetteter STM32C011-Mikrocontroller: verwaltet das Lesen der Impulse und den Status der Tasten
- Plug and Play: betriebsbereit, sobald das Qwiic-Kabel angeschlossen ist (im Lieferumfang enthalten)
Durchdachte Konnektivität und universelle Pinbelegung
Der Modulino Knob kommuniziert mit Hauptplatinen wie dem Arduino über die I2C-Schnittstelle und nutzt den Qwiic-Anschluss für eine schnelle und nahtlose Verbindung. Die Standardadresse 0x76 kann mit Hilfe der Software leicht geändert werden, so dass mehrere Module an ein einziges Netzwerk angeschlossen werden können. Für kundenspezifische Designs oder Prototypen auf einer Kontaktplatine stehen gelötete GND-, 3,3 V-, SDA- und SCL-Leitungen zur Verfügung, die eine flexible Montage und Kompatibilität mit verschiedenen Hardwarelösungen ermöglichen.

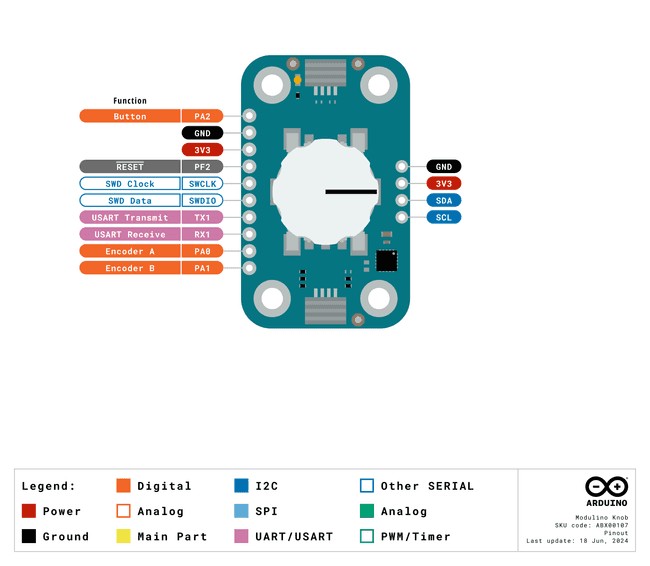

Anschlussdiagramm.
Der Modulino Knob wird über Qwiic mit dem Arduino Uno R4 WiFi oder anderen kompatiblen Boards verbunden. Lötstifte sind ebenfalls verfügbar.
Multiplattform-Steuerung und einfache Programmierung
Der Modulino Knob unterstützt die Umgebungen Arduino IDE, Arduino CLI und Arduino Cloud und bietet vorgefertigte Code-Beispiele zum Auslesen der Encoderposition und des Tastenstatus. Mit der Unterstützung von MicroPython ist das Modul auch eine ideale Wahl für Bildungsanwendungen und experimentelle Projekte. Die offizielle Modulino-Bibliothek ermöglicht auch unerfahrenen Benutzern einen schnellen Einstieg - mit nur wenigen Codezeilen können Sie Ihre eigene physikalische Schnittstelle mit dem Drehknopf erstellen.
Praktische Anwendungen
Der Modulino Knob ist ideal für Projekte, die eine interaktive Steuerung von Parametern erfordern - von der Einstellung der Helligkeit oder Lautstärke bis hin zur Navigation in Menüs und Benutzeroberflächen. Er findet Verwendung in IoT-Geräten, Audiosystemen, Automatisierung, Lernspielen und vielen anderen interaktiven Anwendungen. Die Fähigkeit, zu drehen und zu klicken, macht es zu einem der vielseitigsten Bedienelemente.
Technische Daten des Moduls
- Encoder: PEC11J mit SPST-Taster
- Mikrocontroller: STM32C011F4
- Kommunikationsschnittstelle: I2C (Standardadresse 0x76, per Software änderbar)
- Anschluss: Qwiic + Lötanschlüsse (GND, 3,3 V, SDA, SCL)
- Versorgungsspannung: 3,3 V
- Kompatibilität: Arduino Uno R4 WiFi, Nano 33 BLE, Nano RP2040, Nano ESP32, Nano Matter und andere
- Abmessungen: 41 x 25,36 mm
- Gewicht: 8,5 g

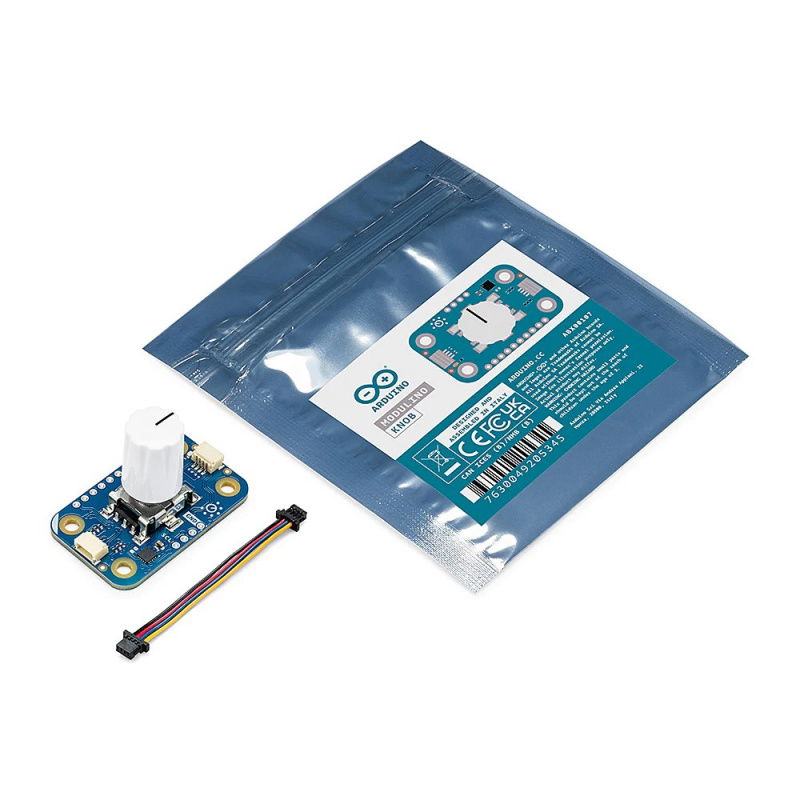

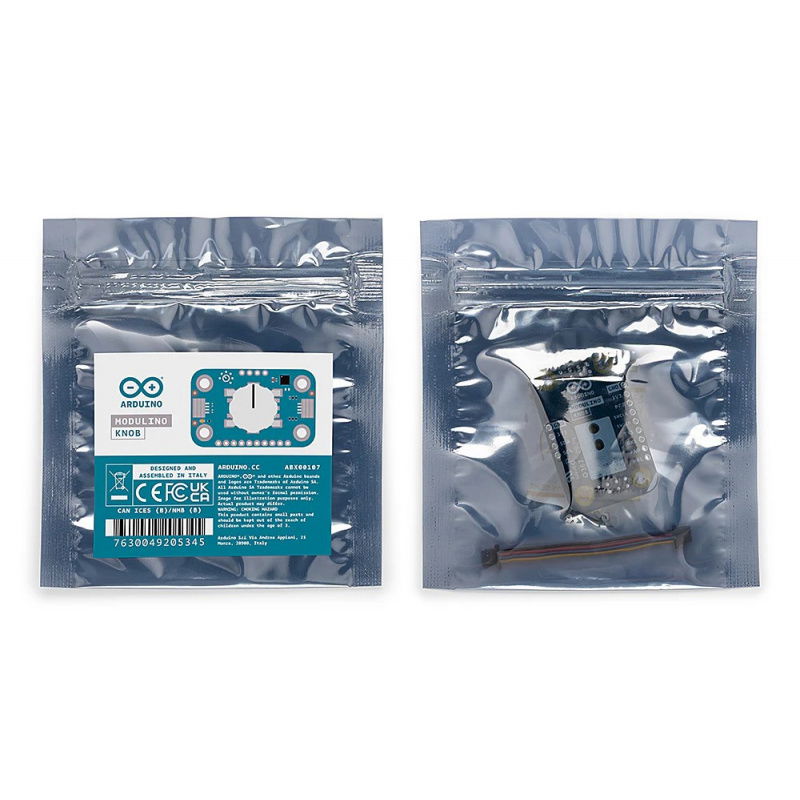

Inhalt des Kits
- Modulino Knopf ABX00107
- Qwiic-Kabel 5 cm

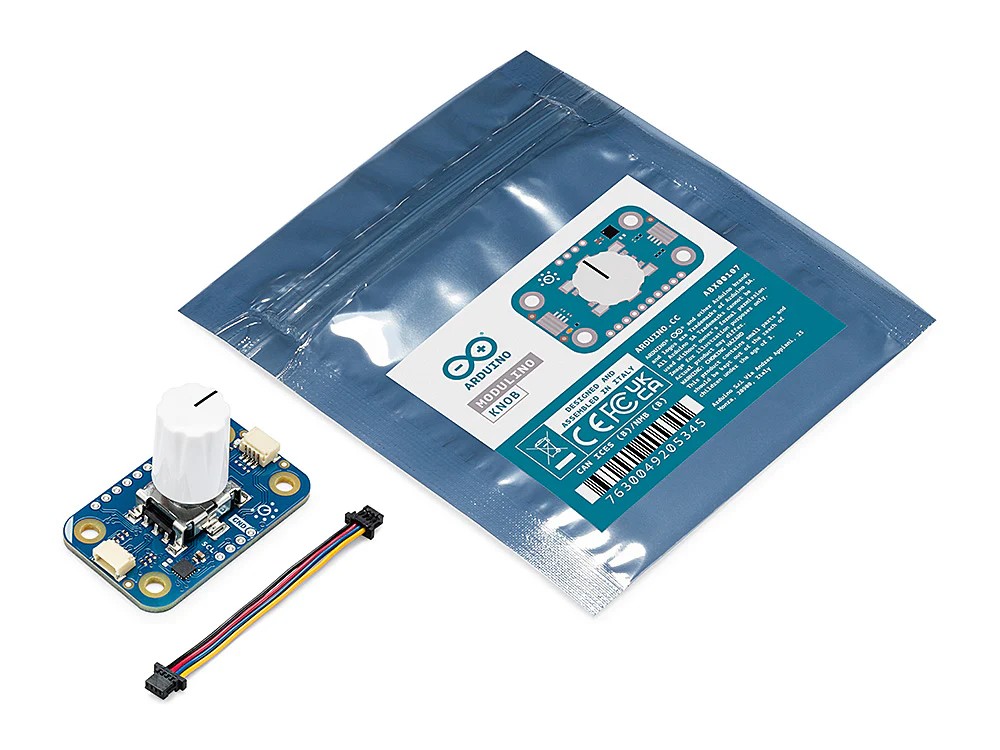

Im Bausatz enthaltene Komponenten.
