Produktbeschreibung: Arduino Modulino Distance - ToF-Abstandssensor VL53L4CD - Qwiic - ABX00102
Der Modulino Distance ist ein kompakter Näherungs- und Entfernungssensor, der die Time-of-Flight (ToF)-Messtechnik nutzt, um hochpräzise Echtzeit-Ergebnisse zu liefern. Das Modul ist für die schnelle Integration in Arduino-Systeme über den I2C-Bus und den Qwiic-Anschluss konzipiert. Mit der vorgefertigten Modulino-Bibliothek und der vollen Kompatibilität mit Arduino und MicroPython können Sie sofort mit der Entwicklung von Bewegungserkennungssystemen, Proximity-Benutzerschnittstellen oder intelligenter Hausautomatisierung beginnen.

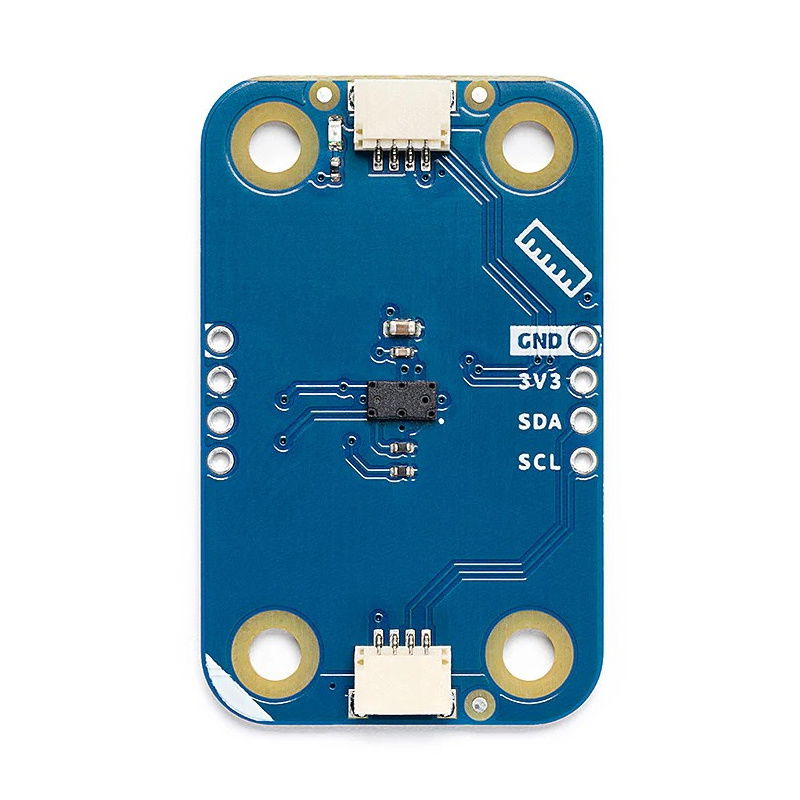

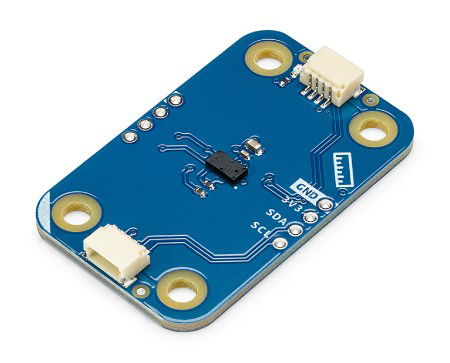

Arduino Modulino Abstand - ToF VL53L4CD Abstandssensor - Qwiic - ABX00102.
Das Modul ermöglicht eine einfache Verbindung mit dem Arduino Uno R4 WiFi oder einer beliebigen Qwiic-Schnittstellenkarte.
Hauptmerkmale des Moduls
- VL53L4CD-Sensor: ermöglicht eine präzise Entfernungsmessung nach dem ToF-Verfahren (Time-of-Flight)
- Reichweite und Genauigkeit: genaue Messung in Echtzeit, ideal für Annäherungs- und Bewegungserkennung
- I2C-Kommunikation: Standardadresse 0x29, per Software änderbar
- Qwiic-Anschluss: schnelle und sichere Verbindung zu Arduino-Boards
- Lötstiftbelegung: alternative Anschlussmöglichkeit über GND, 3,3 V, SDA, SCL-Pins
- Volle Kompatibilität: Unterstützung durch Arduino IDE, Arduino Cloud und MicroPython
- Kompakte Abmessungen: nur 41 x 25,36 mm und 4,1 g Gewicht
- Sofort einsatzbereit: Modul vormontiert, 5 cm Qwiic-Kabel enthalten
Einfache Konnektivität und flexible Ausgänge
Der Modulino-Distanzsensor verwendet den I2C-Bus und eine Standardadresse von 0x29, die per Software geändert werden kann. Dank des Qwiic-Steckers ist der Anschluss an das Uno R4 WiFi-Board oder andere Arduino Nano-Boards ohne Löten möglich. Darüber hinaus ist das Modul mit vier Lötanschlüssen ausgestattet: GND, 3,3 V, SDA und SCL: Dies ermöglicht eine traditionelle Verdrahtung für kundenspezifische Projekte oder das Prototyping auf einer Kontaktplatine.

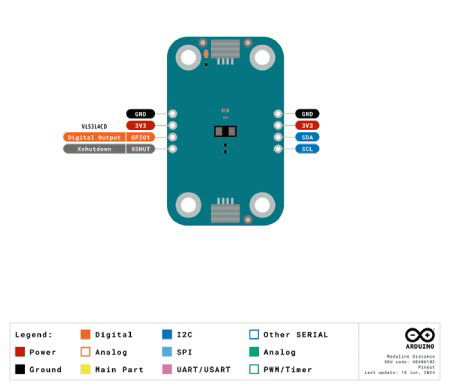

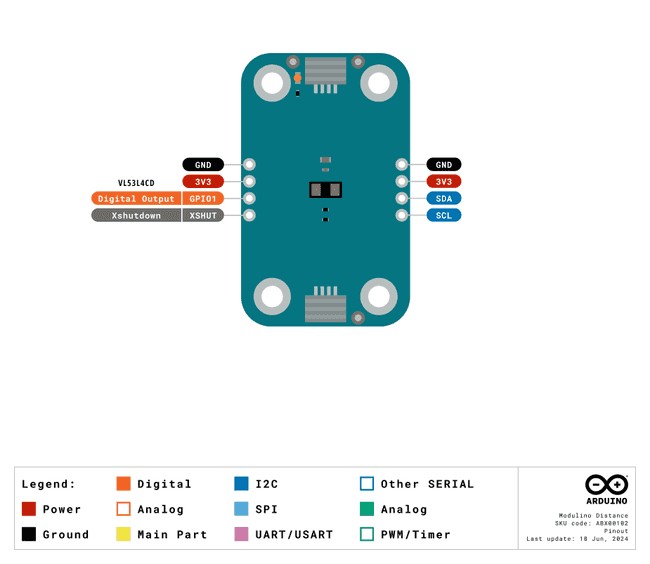

Diagramm der Anschlussdrähte.

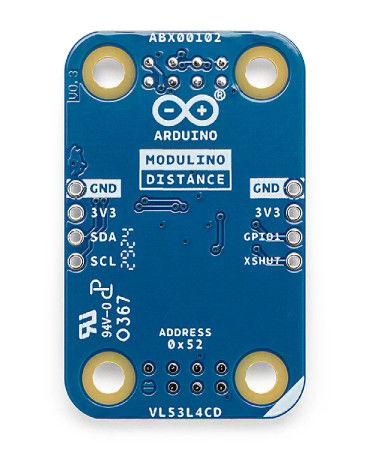

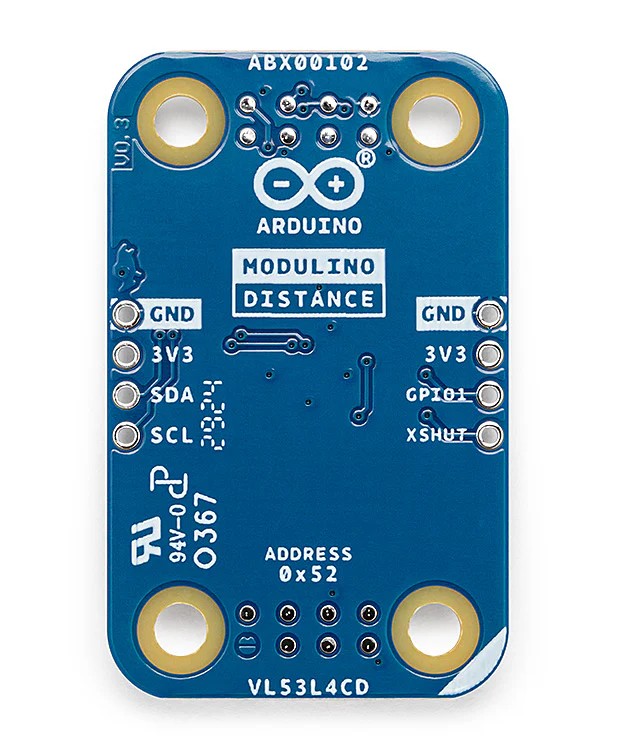

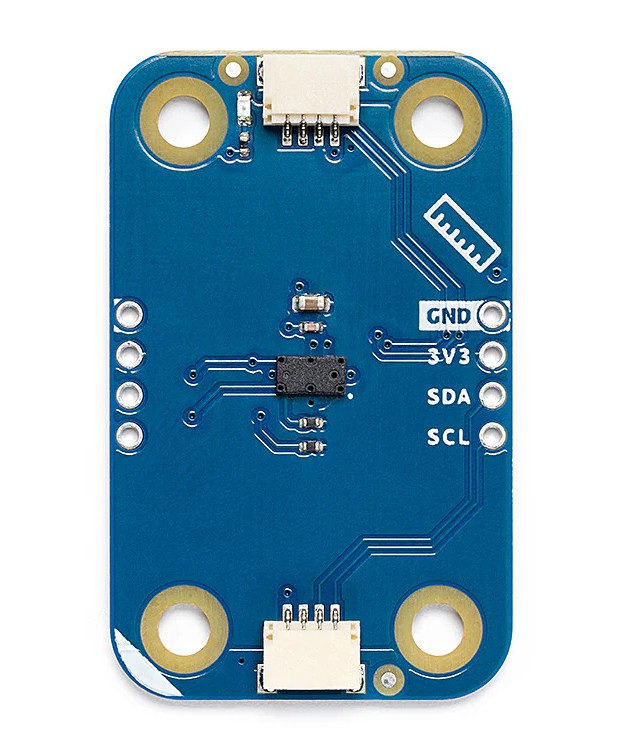

Die Lötfelder ermöglichen die Verwendung einer kundenspezifischen Verdrahtung.
Bereit für die Programmierung: Arduino und MicroPython
Dank der offiziellen Arduino-Modulino-Bibliothek ist der Einstieg in die Programmierung dieses Sensors äußerst einfach. Sowohl in der Arduino-IDE als auch in der MicroPython-Umgebung hat der Anwender Zugriff auf vorgefertigte Skizzen zur schnellen Implementierung der Abstandsmessfunktion. Zur Vereinfachung stehen auch cloudbasierte Projektvorlagen(Arduino Cloud Templates) zur Verfügung, die die Implementierungszeit Ihrer Lösung weiter reduzieren.
Anwendungen in der Praxis
Modulino Distance wird in der Robotik, in Alarmsystemen, Smart Homes, Benutzeroberflächen und in der Automatisierung eingesetzt. Dank seines zuverlässigen Echtzeitbetriebs und seiner hohen Präzision ist es ideal, wenn eine schnelle und wiederholbare Erkennung von Bewegungen oder Abstandsänderungen erforderlich ist.
Technische Daten des Moduls
- Sensor: VL53L4CDV0DH/1
- Messbereich: bis zu einigen zehn Zentimetern (mm-Genauigkeit)
- Schnittstelle: I2C (Adresse 0x29, per Software änderbar)
- Steckverbinder: Qwiic + Stifte GND, 3,3 V, SDA, SCL
- Betriebsspannung: 3,3 V
- Kompatibilität: Arduino Uno R4 WiFi, Nano 33 BLE, Nano ESP32, Nano RP2040, Nano Matter und andere
- Abmessungen: 41 x 25,36 mm
- Gewicht: 4,1 g

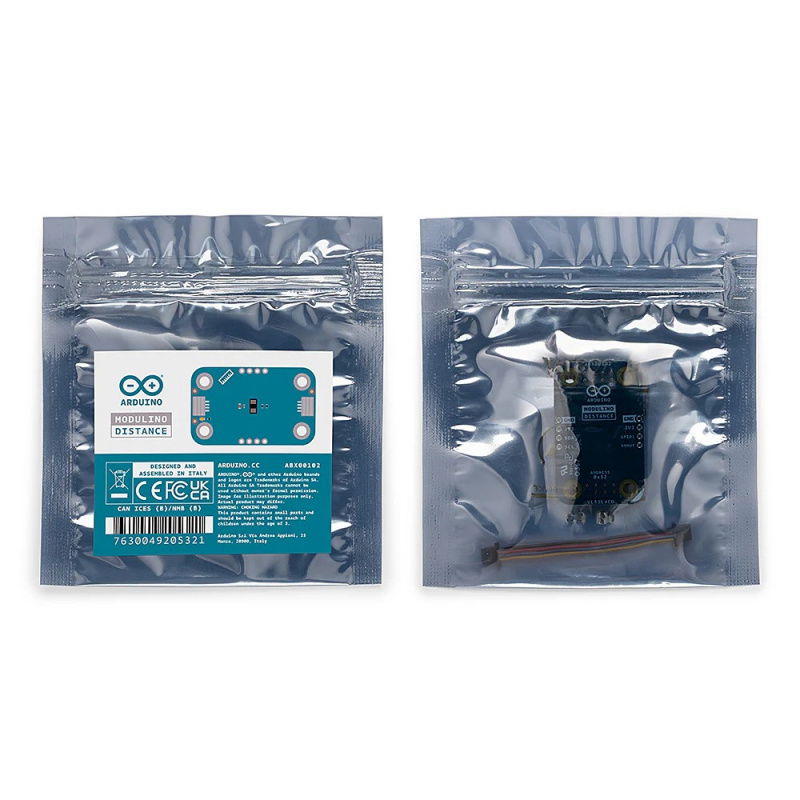

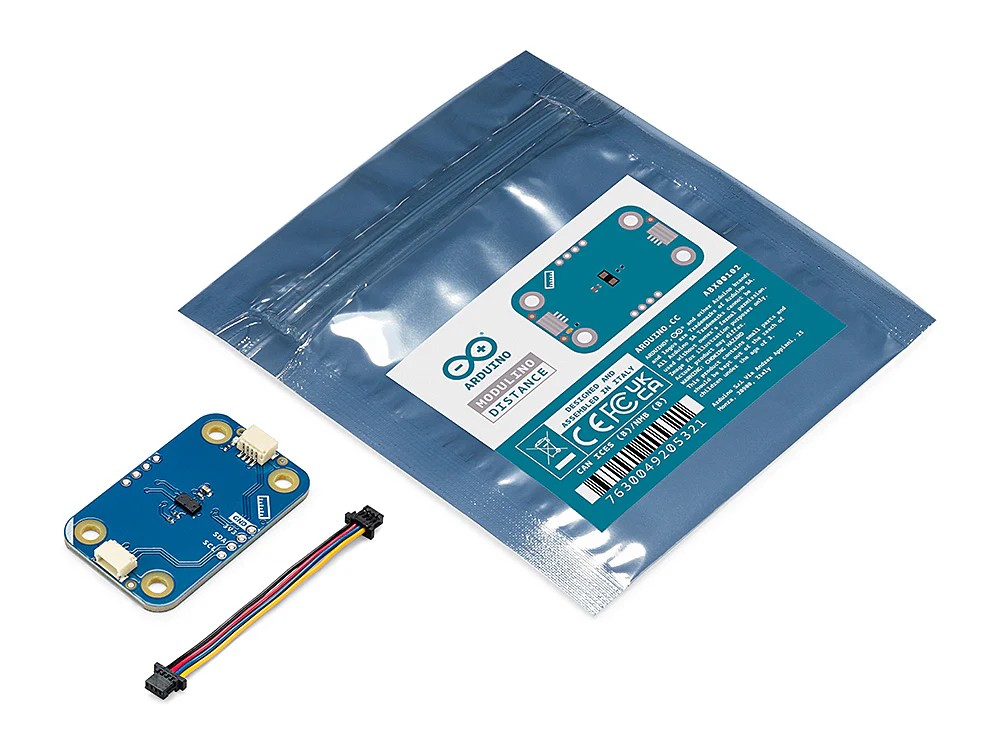

Inhalt des Kits
- Modulino Abstand ABX00102
- Qwiic-Kabel 5 cm

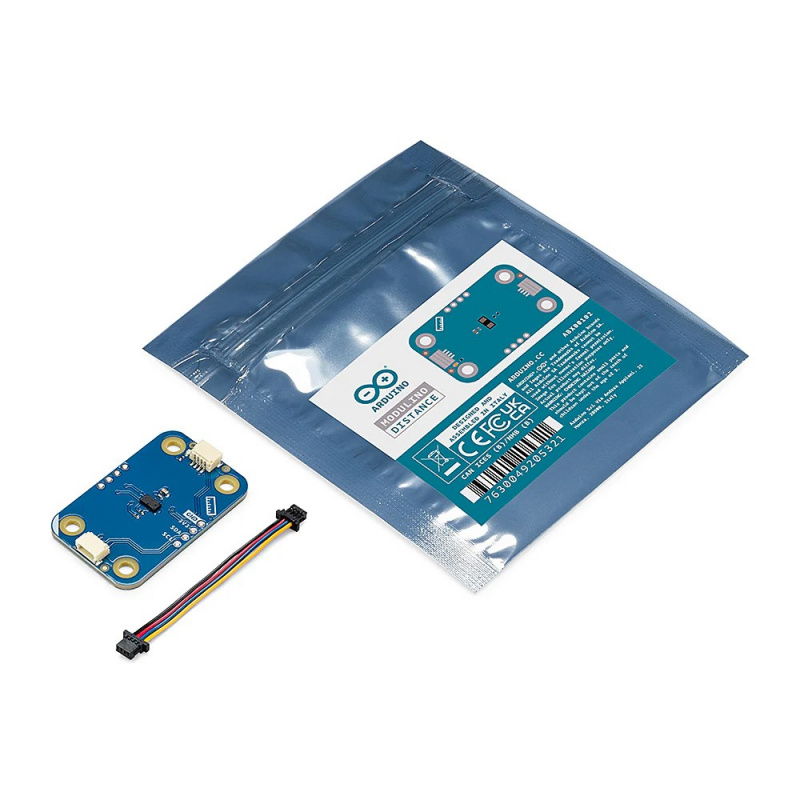

Im Bausatz enthaltene Komponenten.
