Produktbeschreibung: Arduino Modulino Movement - 6-Achsen IMU - Beschleunigungsmesser und Gyroskop - LSM6DSOXTR - Qwiic - ABX00101
Modulino Movement ist ein fortschrittliches Sensormodul, das mit dem 6-Achsen-Sensor LSM6DSOXTR integriert ist und die gleichzeitige Messung der linearen Beschleunigung und der Winkeldrehung ermöglicht. Dank der Standard Qwiic Standard und der I2C-Kommunikation ist die Integration mit Arduino-Boards - wie dem Uno R4 WiFi - sofort und nahtlos möglich. Eine ideale Wahl für Bildungsprojekte, Prototypen für tragbare Geräte und bewegungsabhängige IoT-Lösungen.

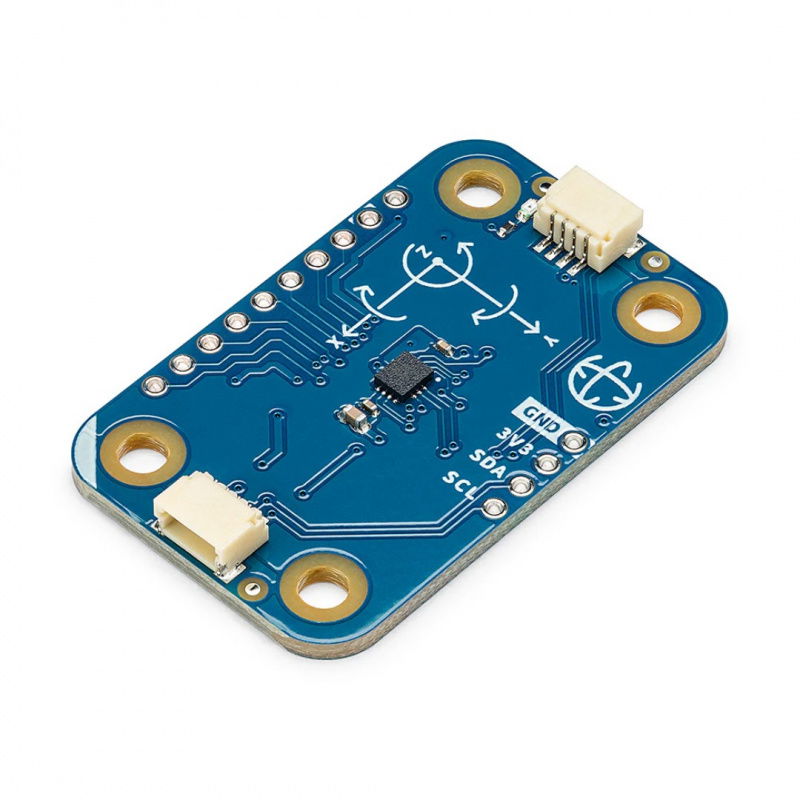

Arduino Modulino Movement - 6-achsige IMU - Beschleunigungsmesser und Gyroskop - LSM6DSOXTR - Qwiic - ABX00101.
Modulino Movement ist ein modularer Sensor, der Beschleunigung und Winkelgeschwindigkeit misst.
Hauptmerkmale des Moduls
- LSM6DSOXTR-Sensor: Messung von Beschleunigung und Drehung in drei Achsen
- I2C-Kommunikation: Standardadresse 0x6A (kann auf 0x6B geändert werden)
- Qwiic-Stecker: schneller Anschluss ohne Löten
- Lötpinbelegung: alternativ zu Qwiic - GND, 3,3 V, SDA, SCL
- Kompaktes Design: 41 x 25,36 mm und nur 3,9 g Gewicht
- Dedizierte Modulino-Bibliothek: vollständige Integration mit Arduino und MicroPython
- Vollständig montiertes Modul: sofort nach dem Auspacken einsatzbereit
Einfacher Anschluss und universelle Kommunikation
Das Modul kommuniziert über die I2C-Schnittstelle, standardmäßig über die Adresse 0x6A (Änderung in 0x6B möglich). Dank des Qwiic-Standards ist ein schneller und sicherer Anschluss ohne Löten möglich. Zusätzlich verfügt das Modul über GND-, 3,3V-, SDA- und SCL-Leitungen, die einen alternativen klassischen Anschluss im Falle von kundenspezifischen Hardwarelösungen oder Prototyping ermöglichen.

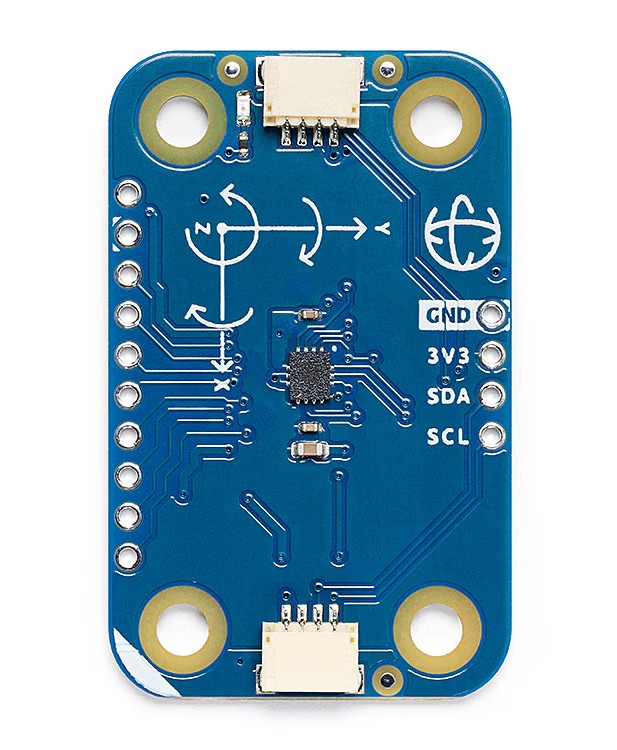

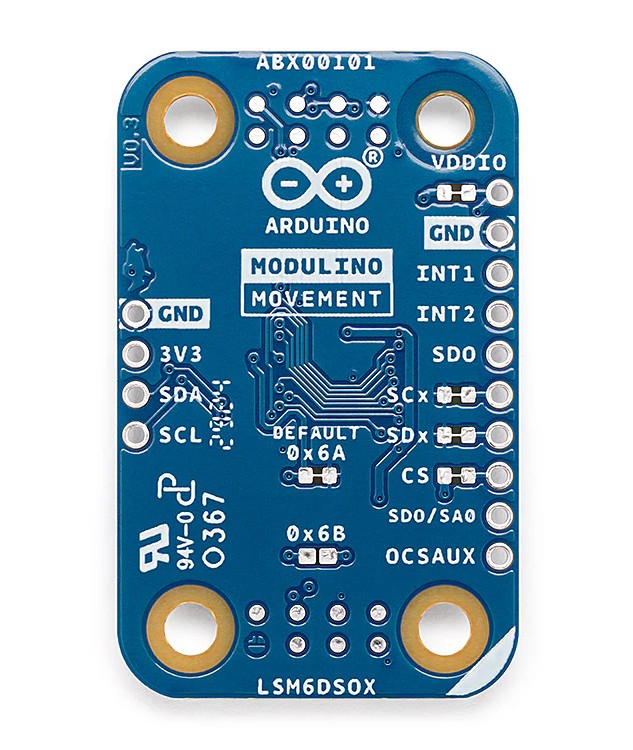

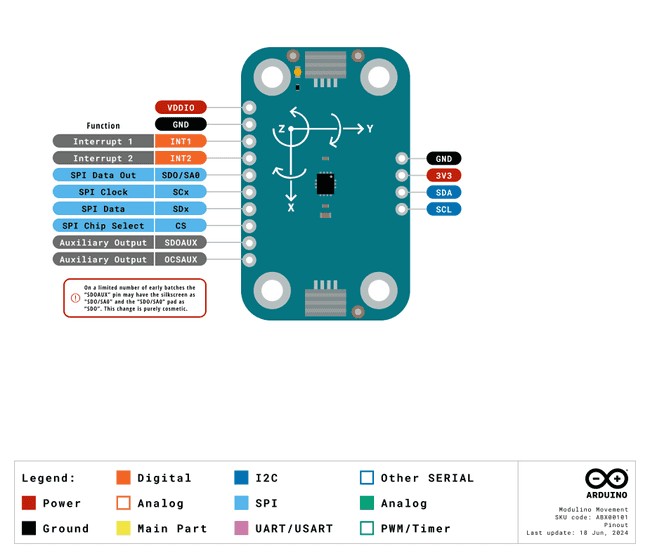

Pinout-Diagramm.
Das Modulino verfügt über zwei Qwiic-Anschlüsse und unterstützt das I2C-Protokoll, was eine einfache Verbindung und Programmierung mehrerer Module ermöglicht.
Schnelle Programmierung und umfassende Kompatibilität
Mit der Unterstützung von Arduino IDE, Arduino CLI, Arduino Cloud und MicroPython ist das Modulino Movement für jede Umgebung geeignet. Der Hersteller stellt die Modulino-Bibliothek mit Code-Beispielen und gebrauchsfertigen Vorlagen zur Verfügung, die die Implementierung erheblich beschleunigen. Sowohl Anfänger als auch Profis werden die Schnelligkeit der Konfiguration und die umfangreichen Dokumentationsressourcen zu schätzen wissen.
Praktische Anwendungen
Modulino Movement wird in der Robotik, in Bewegungssensoren, in tragbaren Geräten, in MINT-Projekten im Bildungsbereich und überall dort eingesetzt, wo die Analyse von Bewegung und räumlicher Orientierung wichtig ist. Das Modul ist ideal als Überschlagsensor, Vibrationsdetektor oder Gestensteuerungssystem.
Technische Daten des Moduls
- Sensor: LSM6DSOXTR - 6-Achsen-IMU (Beschleunigungsmesser + Gyroskop)
- Zusätzlicher Mikrocontroller: STM32C011F4
- Schnittstelle: I2C (Qwiic + GND, 3,3 V, SDA, SCL Leitungen)
- I2C-Adresse: 0x6A (oder 0x6B)
- Spannungsversorgung: 3,3 V
- Kompatibilität: Uno R4 WiFi, Nano RP2040, Nano 33 BLE, Nano ESP32, Nano Matter
- Abmessungen: 41 x 25,36 mm
- Gewicht: 3,9 g

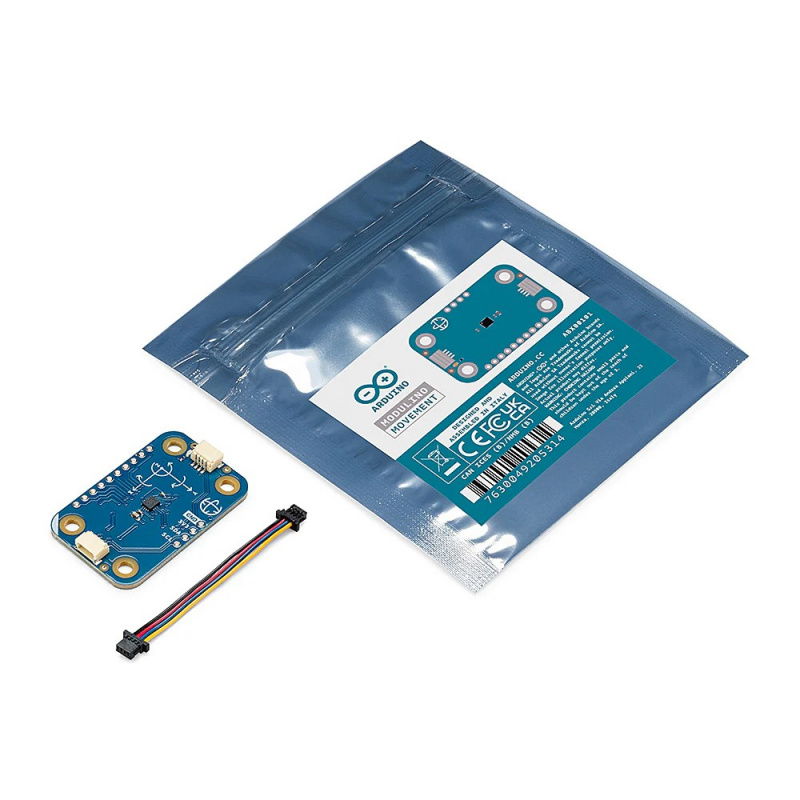

Inhalt des Kits
- Modulino Uhrwerk ABX00101
- Qwiic-Kabel 5 cm

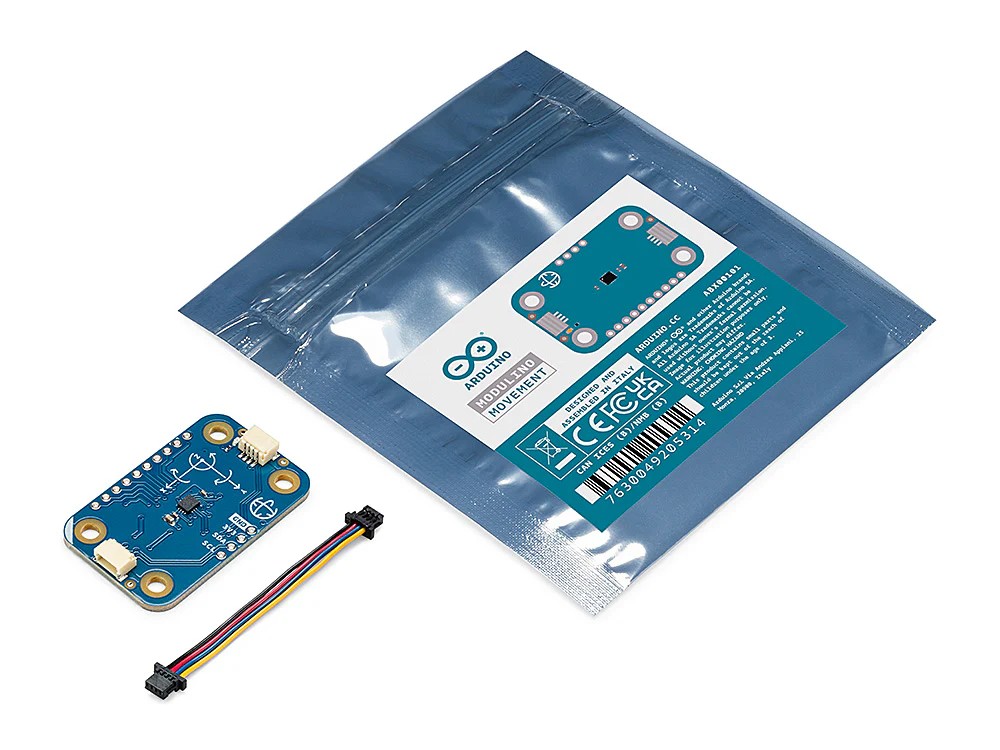

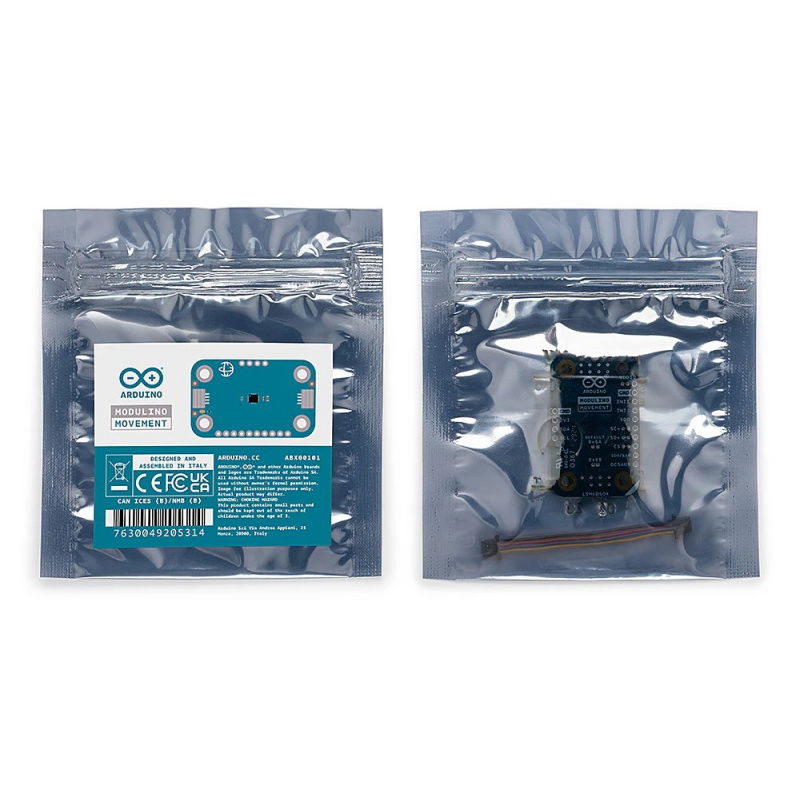

Im Bausatz enthaltene Komponenten.
