Produktbeschreibung: Digitaler Umgebungslichtsensor - VEML7700 - I2C - eckig - STEMMA QT / Qwiic - Adafruit 5378
Digitaler Umgebungslichtsensor von Adafruit . Es basierte auf dem VEML7700 -System, das es ermöglicht, im Bereich von 0 Lux bis 120 kLux zu messen . Anders als herkömmliche Sensoren detektiert er parallel zur Oberfläche der Leiterplatte einfallendes Licht. Es verfügt über einen STEMMA QT / Qwiic-Anschluss und Lötpads - eine alternative Verbindungsmethode.
Das Produkt ist mit Arduino und Raspberry Pi kompatibel
Der Hersteller stellt eine ausführliche Bedienungsanleitung zur Verfügung. Sie finden ua eine Beschreibung der einzelnen Ausgänge, Beispielprogrammcodes und kostenlose Bibliotheken.

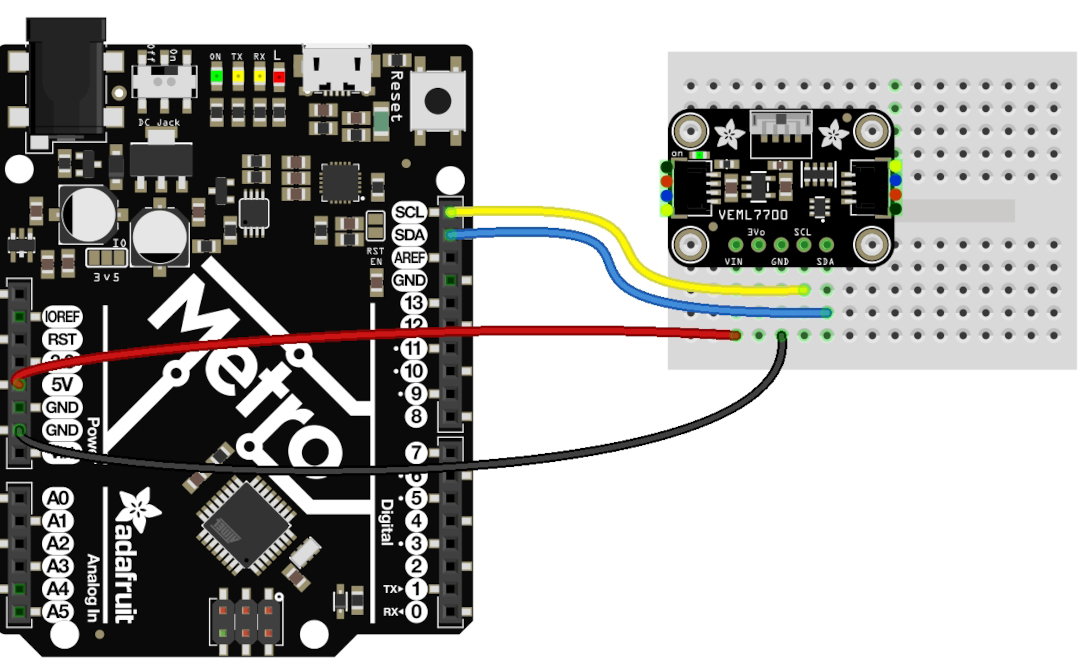

Ein Beispiel für die Verbindung des Moduls mit der Metro-Platine. Die Kontaktplatte und die Metroplatte sind nicht Bestandteil des Sets - sie können separat erworben werden.

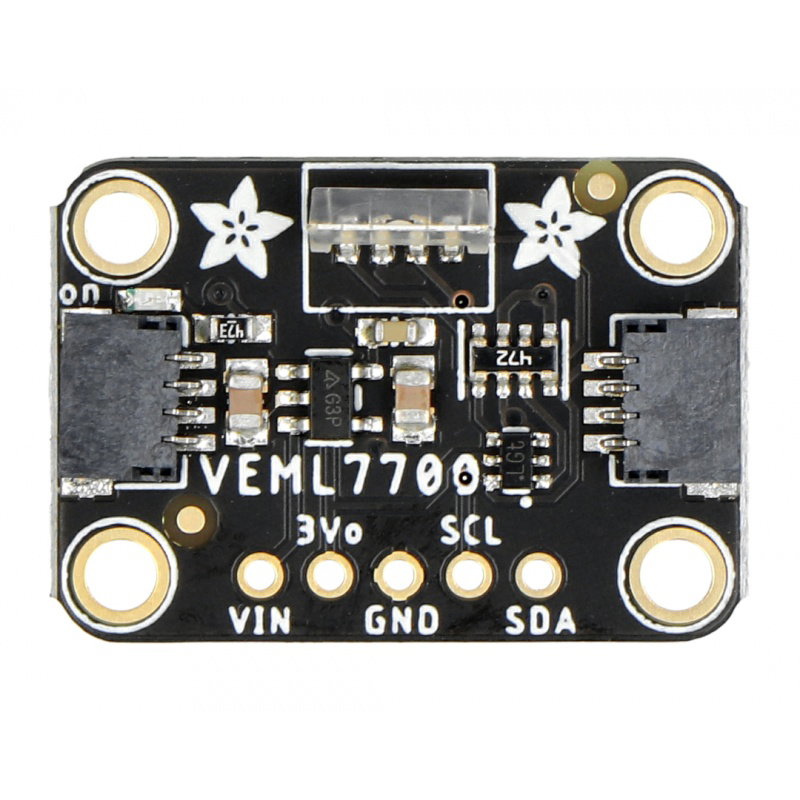

Beschreibung der Pins der Platine
Die Platine verfügt über zwei Anschlussmöglichkeiten - über Standard-Lötpads, auf die die im Kit enthaltenen Goldpin-Streifen gelötet werden sollten, oder über STEMMA QT / Qwiic-Steckverbinder, die kein Löten erfordern.
- VIN - Versorgungsspannung von 2,7 V bis 5,5 V
- GND - die Masse des Systems
- SDA - Datenleitung des I2C-Busses
- SCL - Taktleitung des I2C-Busses
- VOUT - analoger Ausgang.

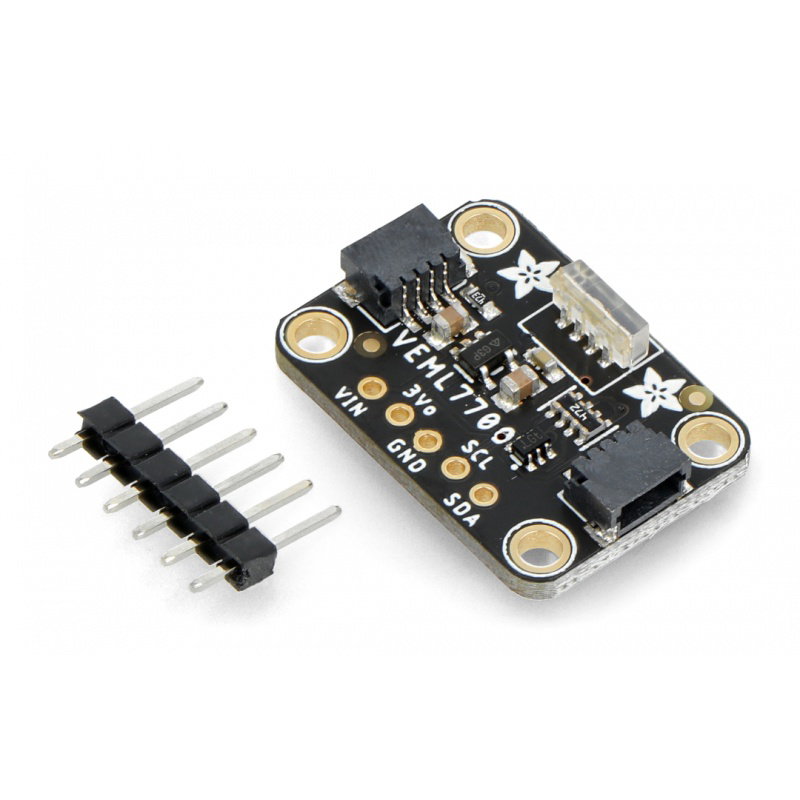

Inhalt des Kits
- Digitaler Umgebungslichtsensor - VEML7700 - I2C - eckig - STEMMA QT / Qwiic - Adafruit 5378 - 1 Stk
- 1x5 Goldnadelstreifen - 2,54 mm Raster - 1 Stk
Technische Spezifikation des Sensors
- Typ: Umgebungslichtsensor
- Eingebauter Chip: VEML7700
- Typ: digital
- Messwinkel: Erkennt Licht, das parallel zur Plattenoberfläche einfällt
- Versorgungsspannung: 3 V bis 5 V
- Messbereich: 0 Lux bis 120 klx
- Auflösung: 12 Bit
- Kommunikationsschnittstelle: I2C-Bus
- Schnittstellenadresse: 0x10
- Verstärkung und Integrationszeit: Software einstellbar
- Unterstützte Entwicklungsumgebungen: Arduino (C/C++) und CircuitPython (Python 3)
- Anschlüsse: STEMMA QT / Qwiic, Lötpads
- Betriebstemperaturbereich: -25 °C bis 85 °C
- Fliesengrößen: 25,5 x 17,7 x 4,6 mm
- Gewicht: 1,9 g
Der Erfassungsbereich reicht von 0 Lux bis 120 kLux.
