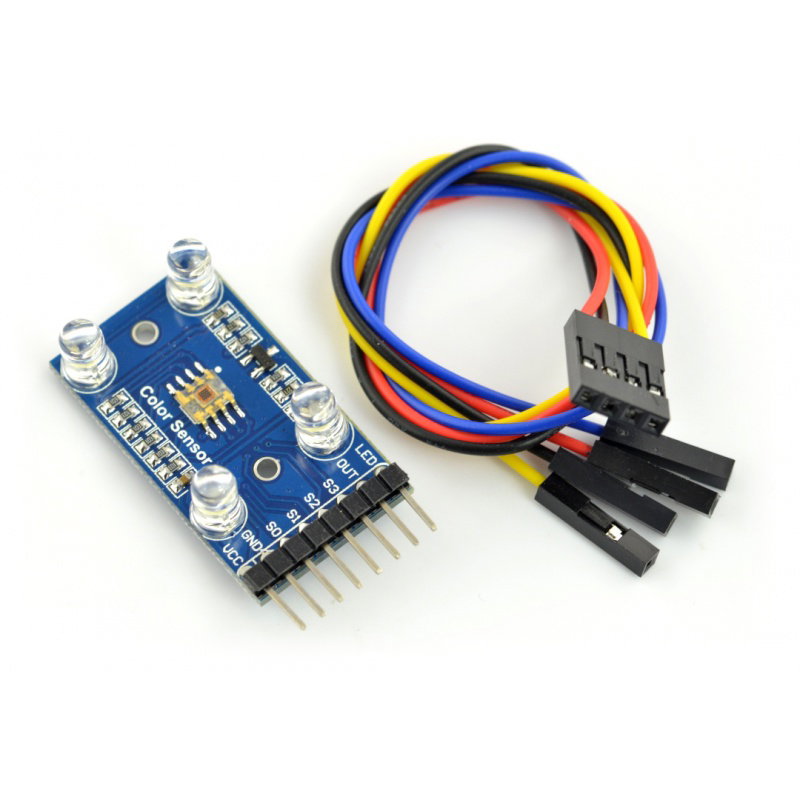

Farbsensor, Lichtfrequenzwandler TCS3200 - Waveshare 9520
Das Modul mit Farbsensor ermöglicht die Messung von RGB-Anteilen, die Ausgabe erfolgt frequenzabhängig in Abhängigkeit von der Lichtintensität der gewählten Farbe. Unterstützt von jedem Mikrocontroller oder Entwicklungskit, einschließlich Arduino.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Farbsensor, Lichtfrequenzwandler TCS3200 - Waveshare 9520
Das Modul mit dem Sensor TCS3200 ermöglicht eine Farbmessung (RGB-Komponenten - Rot, Grün, Blau), deren Ausgabe die Frequenz in Abhängigkeit von der Lichtintensität der ausgewählten Farbe ist. Unterstützt von jedem Entwicklungskit mit einem Mikrocontroller, der mit einem Zähler ausgestattet ist, z. B. STM32Discovery oder Arduino .

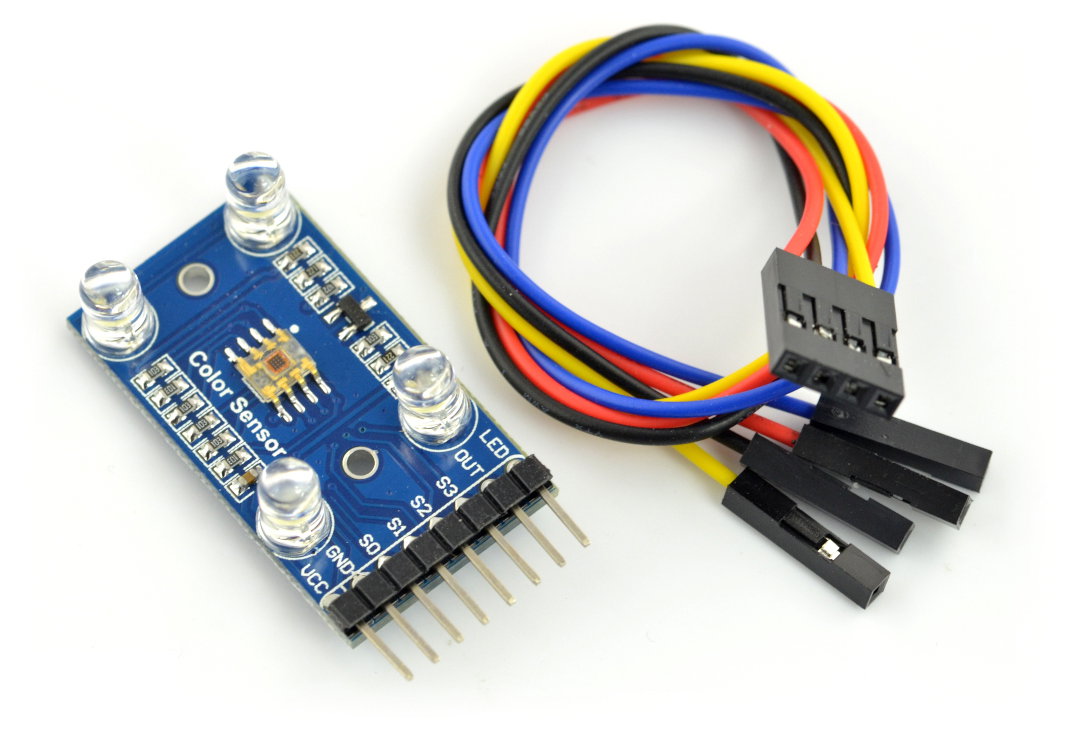

Farbsensor, Lichtfrequenzwandler TCS3200 - Waveshare 9520 .
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.

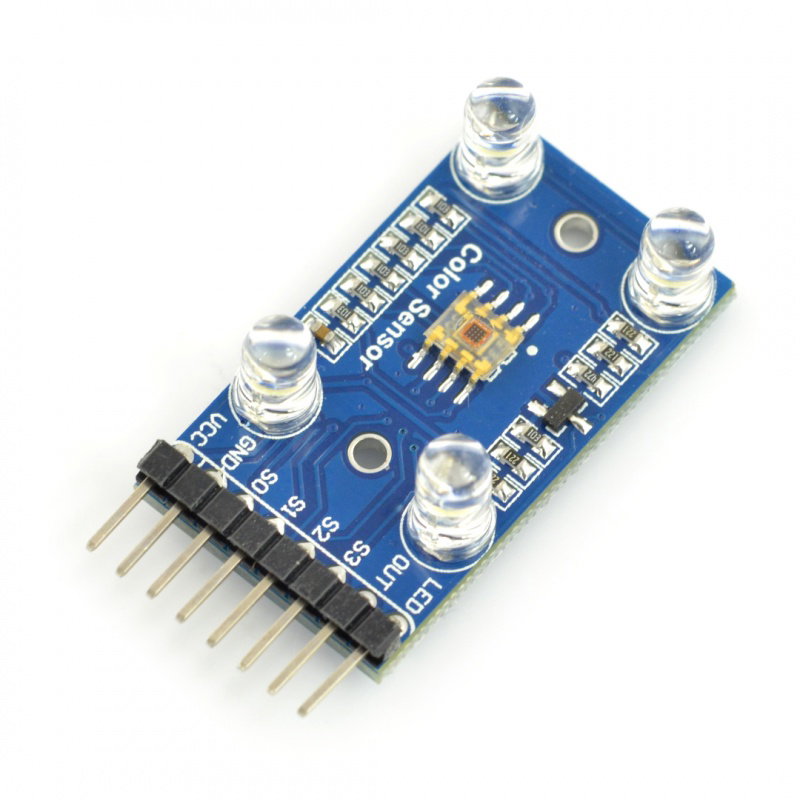

Farbsensor TCS3200 - Waveshare 9520 .
Spezifikation des Farbsensors TCS3200
- Versorgungsspannung: 2,7 V bis 5,5 V
- Schlussfolgerungen: Goldstift
- Einfache Kommunikation mit dem Mikrocontroller (Frequenzlesen)
- Integrierte 4 LEDs zur Beleuchtung des Prüfobjekts
- Abmessungen: 36 x 20 mm (ohne Anschlüsse)
Das Modul wird mit einer Spannung im Bereich von 2,7 V bis 5,5 V versorgt, wodurch es sowohl in Systemen mit 3,3 V als auch mit 5 V funktioniert Der Sensor kann an jedes Entwicklungskit mit einem Mikrocontroller angeschlossen werden, der mit einem Timer (Timer) ausgestattet ist mit einer Eingangsfrequenz, z.B. STM32Discovery oder Arduino . Der Ausgang ist ein Signal, dessen Frequenz von der Lichtintensität abhängt, ausgewählt durch die Farbe der Anschlüsse S2 und S3 .
Anschließen des Moduls

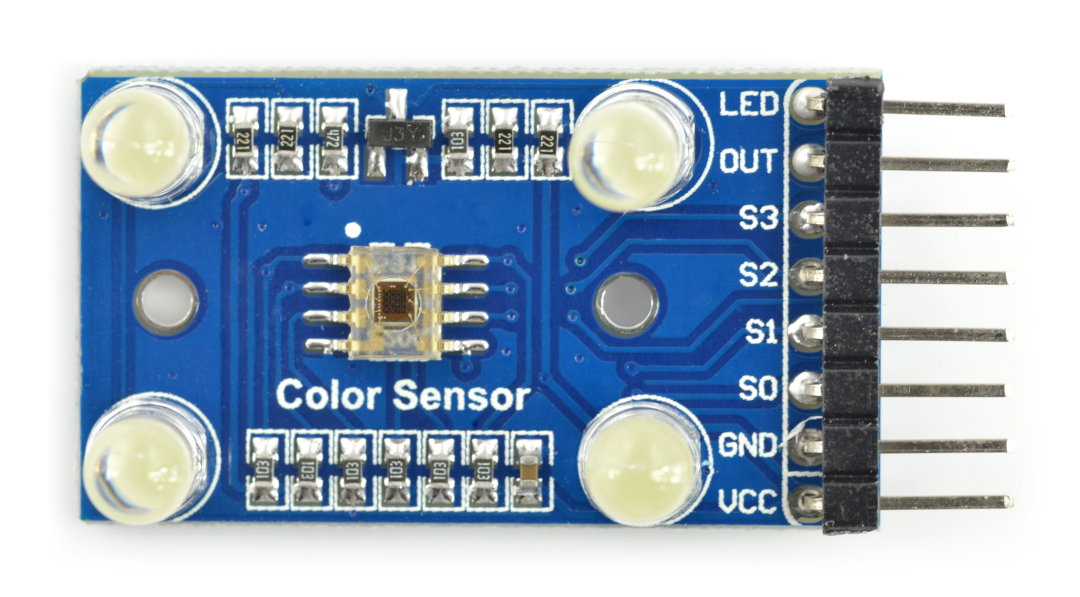

Eine detaillierte Beschreibung der Pins finden Sie in den Tabellen im weiteren Teil der Beschreibung. Den Abschluss bilden die beliebten Goldpin-Anschlüsse, mit denen Sie den Sensor über Verbindungskabel (im Lieferumfang enthalten) mit dem Hauptmodul verbinden können. Die Beschreibung der Pins befindet sich in der Tabelle.
| Stift | Beschreibung |
|---|---|
| VCCIO | Stromversorgung von 2,7 V bis 5,5 V. |
| Masse | Die Masse des Systems. |
| LED | Steuerung von 4 LEDs. |
| AUS | Ausgabe der Farbfrequenz. |
| S0 / S1 | Eingänge zur Skalierung der Ausgangsfrequenz. Beschreibung unten. |
| S2 / S3 | Eingänge zur Auswahl des Fotodiodentyps. Beschreibung unten. |
AufbauFarbsensor
Aufbau Farbsensor
Über die Konfigurationseingänge S0 und S1, der Prescaler (Teiler) des Frequenzausgangssignals wird ausgewählt, dank dessen wir den geeigneten Frequenzbereich für den verwendeten Mikrocontroller auswählen können. Die Eingänge S2 und S3 werden verwendet, um den Typ der messenden Photodiode auszuwählen: Rot, Grün, Blau oder die Option Clear, d. h. ohne Filterung (alle RGB-Komponenten werden gleichzeitig gemessen).
Auswahl des Ausgangsfrequenzteilers
S0 | S1 | Skalierung der Ausgangsfrequenz |
|---|---|---|
L. | Sensor aus | |
L. | H. | 2% 10-12kHz |
H. | L. | 20 % 100-120kHz |
H. | H. | 100% 500-600kHz |
Auswahl des Photodiodentyps (Filtration)
S0 | S1 | Art der Fotodiode |
|---|---|---|
L. | L. | rot (R) |
L. | H. | blau (B) |
H. | L. | klar (RGB) (ohne Filterung) |
H. | H. | grün (G) |
L (Niedrig) - niedriger Zustand
H (High) - niedriger Zustand
Über die Konfigurationseingänge S0 und S1 , der Prescaler (Teiler) des Frequenzausgangssignals wird ausgewählt, dank dessen wir den geeigneten Frequenzbereich für den verwendeten Mikrocontroller auswählen können. Die Eingänge S2 und S3 werden verwendet, um den Typ der messenden Photodiode auszuwählen: Rot, Grün, Blau oder die Option Clear, d. h. ohne Filterung (alle RGB-Komponenten werden gleichzeitig gemessen).
Nützliche Links
| Name | Wert |
|---|---|
| Breite | 7 cm |
| Höhe | 1,1 cm |
| Tiefe | 8 cm |
| Gewicht | 0,008 kg |
