Produktbeschreibung: Arduino Modulino Light – Licht-, Farb- und IR-Sensor – Qwiic – ABX00111
Das Arduino Modulino Light ist ein kompaktes Modul der Modulino- Familie, das für die schnelle Entwicklung interaktiver Elektronikprojekte konzipiert wurde. Es nutzt einen präzisen LTR-381RGB-01-Sensor , der die gleichzeitige Messung der Umgebungslichtintensität , die Analyse von RGB-Farbkomponenten und die Erfassung von Infrarotstrahlung ermöglicht. Die Kommunikation erfolgt über einen I²C- Bus mit gängigen Qwiic- Steckverbindern, wodurch sich mehrere Module ohne Löten einfach verbinden lassen. Dank des vorgefertigten Designs und der Unterstützung der offiziellen Arduino Modulino-Bibliothek eignet sich der Sensor sowohl für Einsteiger als auch für Profis, die anspruchsvolle IoT-, Robotik- und Bildungssysteme entwickeln.

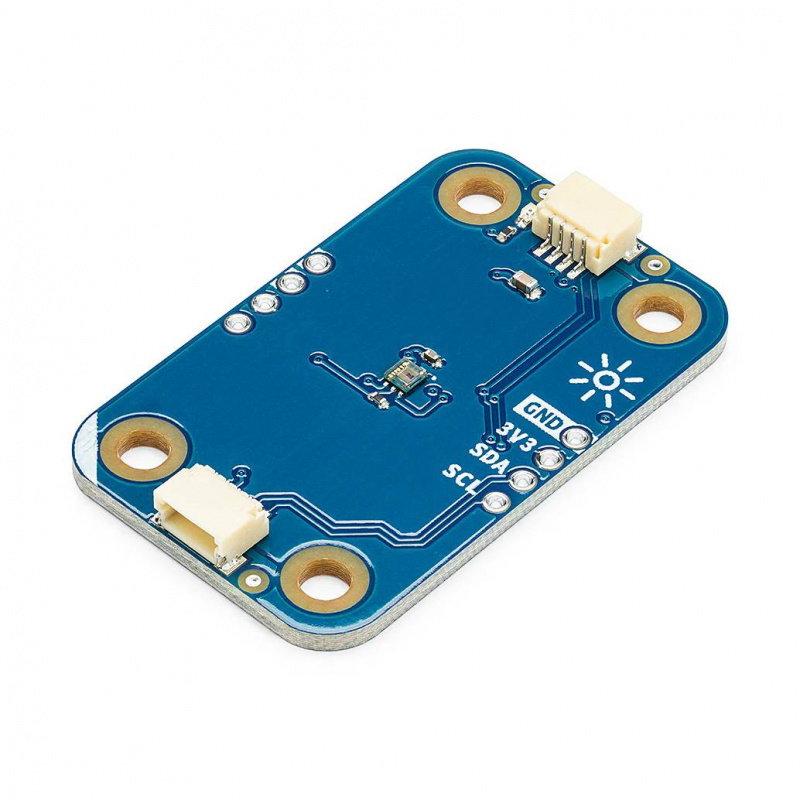

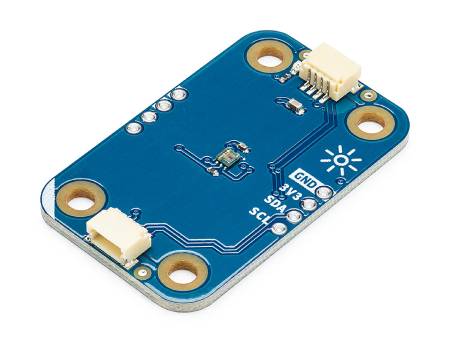

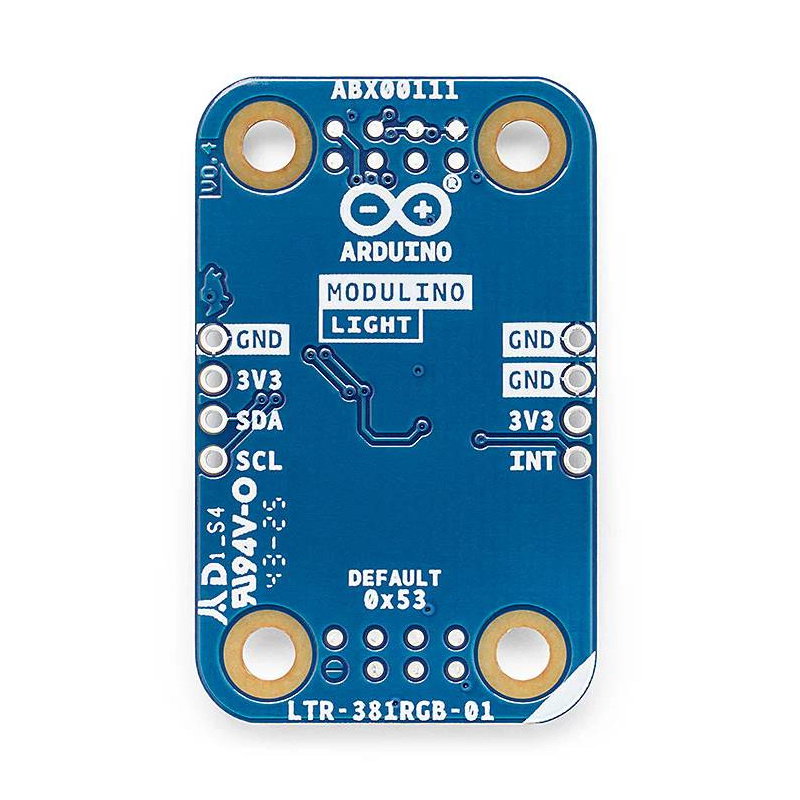

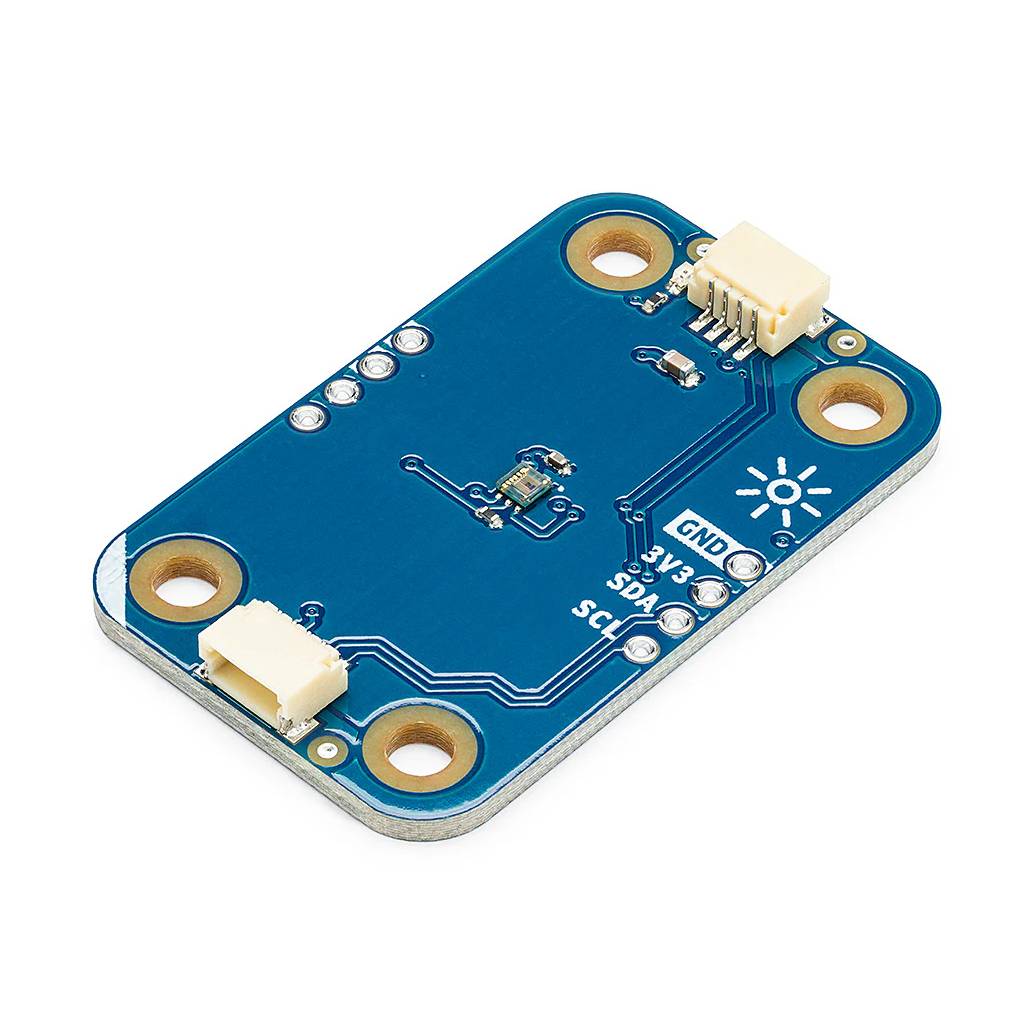

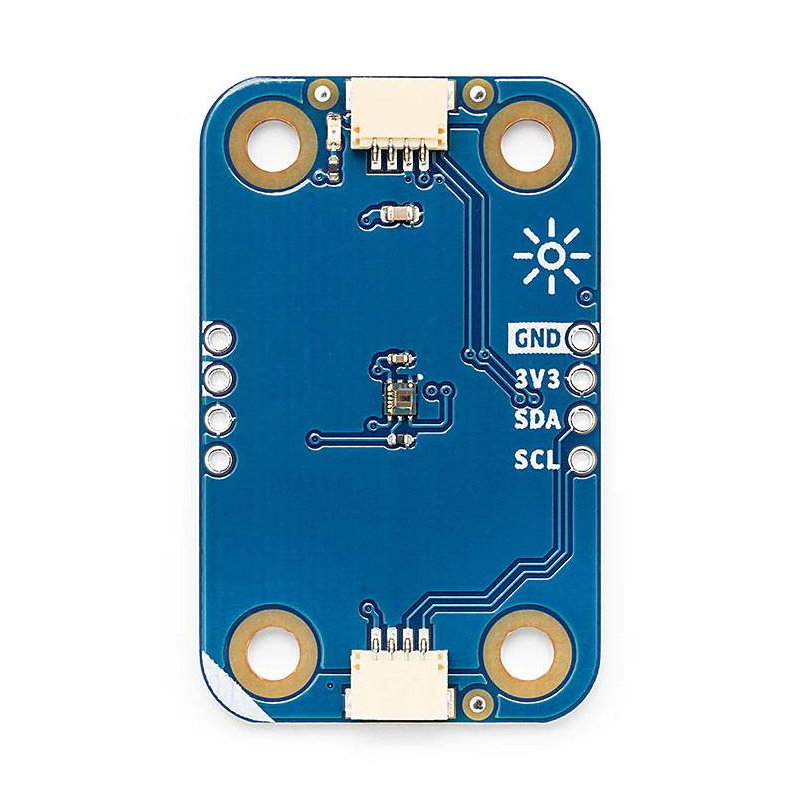

Arduino Modulino Light - Licht-, Farb- und IR-Sensor - Qwiic - ABX00111.
Modulino Light wird überall dort eingesetzt, wo die Messung der optischen Parameter der Umgebung erforderlich ist.
Hauptmerkmale von Modulino Light
- LTR-381RGB-01 Sensor : Ermöglicht die Messung von Umgebungslicht, die Erkennung von RGB-Farben und IR-Strahlung
- Lichtintensitätsmessung bis zu 64.000 lx : ermöglicht die Überwachung der Lichtverhältnisse in Echtzeit.
- RGB-Farberkennung : Erkennt die roten, grünen und blauen Komponenten des analysierten Objekts
- Infrarot-IR-Detektion : ermöglicht zusätzliche optische Messungen und fortschrittliche Sensordesigns
- I2C-Kommunikation : einfache Integration mit Mikrocontrollern und Entwicklungsboards
- Qwiic-Steckverbinder : Schnelle Verbindung ohne Löten
- Daisy-Chain-Technologie : Das System lässt sich problemlos mit zusätzlichen Modulino-Modulen erweitern.
- Kompaktes Design : Die geringen Abmessungen erleichtern die Integration in bestehende Geräte.
- Vollständige Integration in das Arduino-Ökosystem : Bibliotheksunterstützung, Arduino IDE, Arduino Cloud und MicroPython
Einfacher Anschluss des Arduino Modulino Lichtsensors

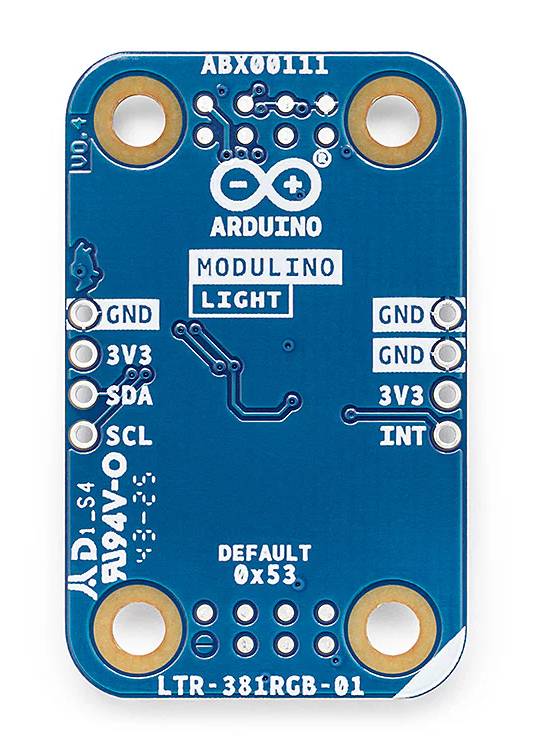

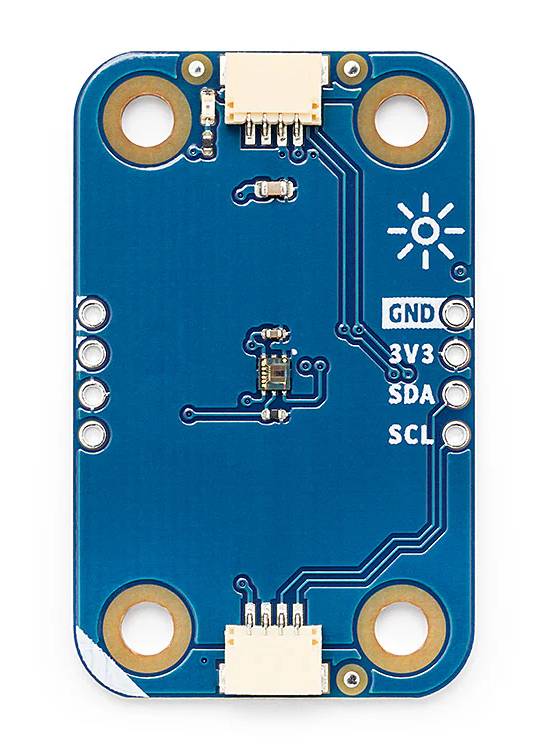

Modulino Light ist für die Verwendung mit Boards konzipiert, die über eine Qwiic-Schnittstelle oder einen I2C-Bus mit 3,3 V Betriebsspannung verfügen. Der Hersteller empfiehlt die Verwendung mit Arduino UNO R4 WiFi und Arduino UNO Q , der Sensor funktioniert aber auch mit Arduino Nano ESP32, Nano RP2040 Connect, Nano 33 IoT, Nano 33 BLE, Nano Matter und anderen kompatiblen Plattformen . Die Kommunikation erfolgt über den I2C-Bus mit der festen Adresse 0x53. Die Platine verfügt über zwei Qwiic-Anschlüsse, die den seriellen Anschluss weiterer Module ermöglichen. Zusätzlich hat der Hersteller Lötpads mit GND-, 3,3-V-, SDA- und SCL- Signalen bereitgestellt, sodass das Modul in kundenspezifische Hardware-Designs integriert werden kann. Ein weiterer Anschluss stellt ein INT- Signal bereit, das die Nutzung von Hardware-Interrupts ermöglicht, die vom Sensor bei Erfüllung bestimmter Messbedingungen generiert werden.

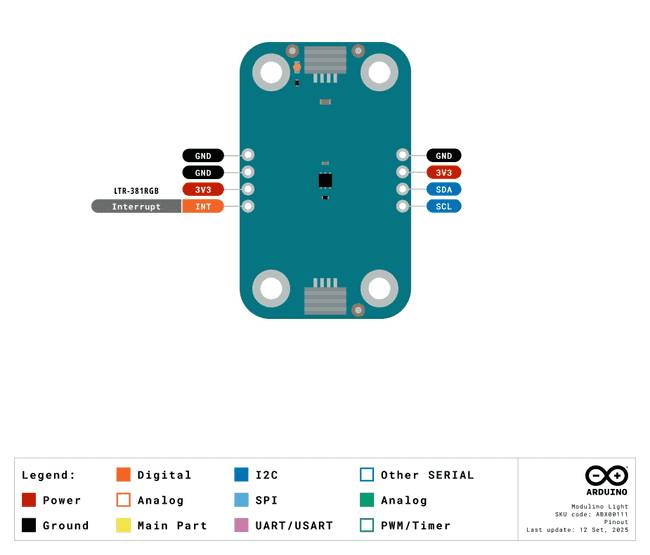

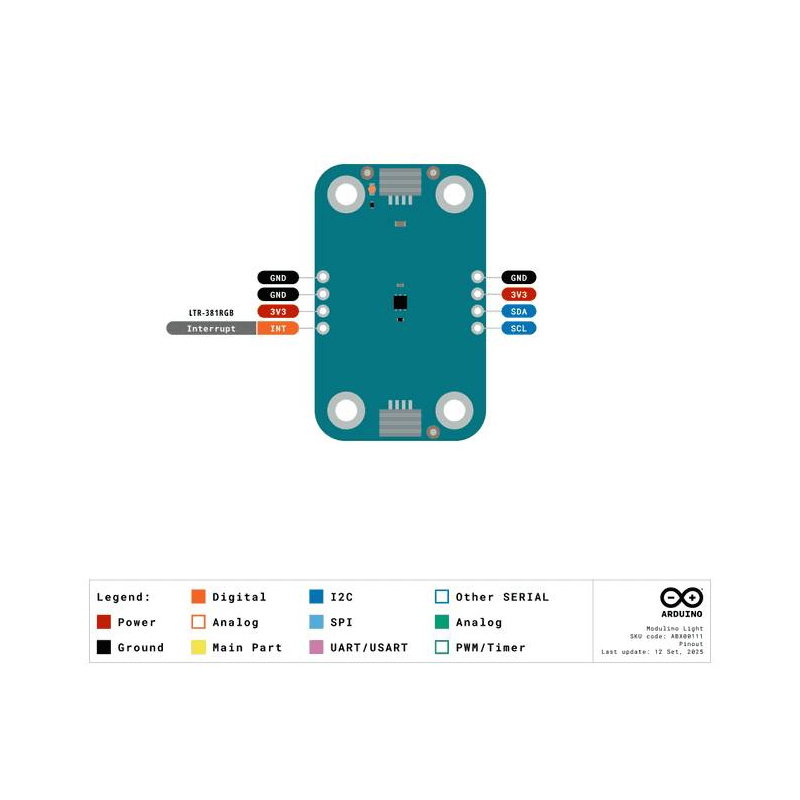

Pinbelegungsdiagramm.
Modulino Light wird über Qwiic-Kabel mit kompatiblen Platinen verbunden.
Modulino Light Programmierung
Die Verwendung des Moduls ist dank der offiziellen Arduino Modulino-Bibliothek denkbar einfach. Nach dem Anschluss des Sensors installieren Sie die Bibliothek einfach über die Arduino IDE, um auf vorgefertigte Funktionen zur Messung von Farbe, Lichtintensität und Infrarotstrahlung zuzugreifen . Die Bibliothek ermöglicht unter anderem das Auslesen von RGB-Werten, das Messen der Lichtintensität in Lux, das Ermitteln des ungefähren Farbnamens und das Überwachen von IR-Signalpegeln. Der Hersteller bietet zudem Unterstützung für die MicroPython-Umgebung , sodass das Modul sowohl in klassischen Arduino-Projekten als auch in Python-basierten Anwendungen eingesetzt werden kann. Beispiele hierfür sind Farbsortiersysteme, intelligente Lichtsteuerung, interaktive Lichtinstallationen, Umweltsensoren und Bildungsanwendungen, die die Funktionsweise optischer Sensoren veranschaulichen.
Technische Spezifikationen von Modulino Light
- Sensorsystem: LTR-381RGB-01
- Messfunktionen: Umgebungslicht, RGB-Farben, IR
- Lichtmessbereich: 0 lx bis 64000 lx
- Kommunikationsschnittstelle: I2C
- I2C-Adresse: 0x53 (fest)
- Betriebsspannung: 3,3 V
- Anschlüsse: 2x Qwiic
- Anschlüsse: GND, 3,3 V, SDA, SCL, INT
- Kompatibilität: Arduino UNO R4 WiFi, Arduino UNO Q, Arduino Nano ESP32, Arduino Nano RP2040 Connect, Arduino Nano 33 IoT, Arduino Nano 33 BLE, Arduino Nano Matter, Nano Connector Carrier
- Abmessungen: 41 x 25,36 mm
- Gewicht: 4,4 g
Inhalt des Sets
- Arduino Modulino Lichtmodul
- 5 cm langes Qwiic-Kabel

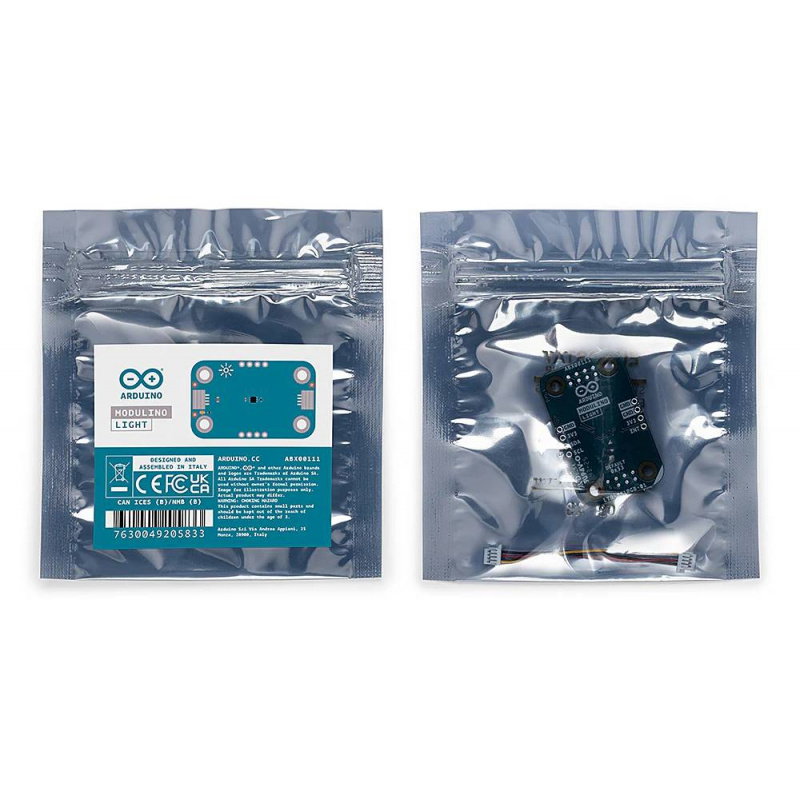

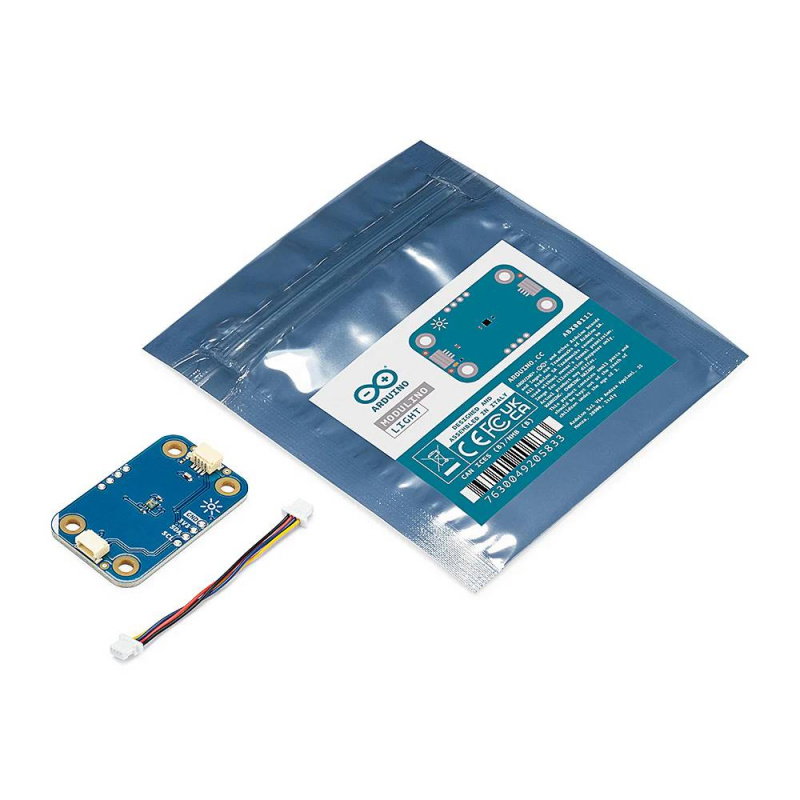

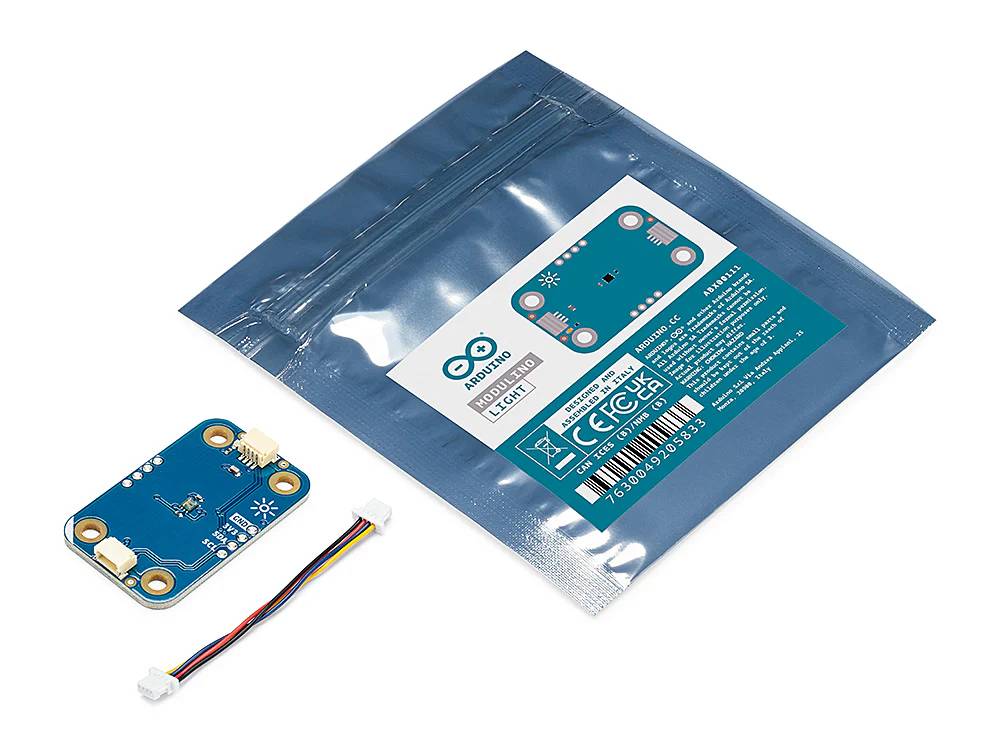

Im Set enthaltene Elemente.
