Produktbeschreibung: SparkFun Tristimulus Farbsensor - OPT4048DTSR - Qwiic - SparkFun SEN-22638
DerTristimulus Color Sensor von SparkFun ist mit einem schnellen und präzisen Tristimulus XYZ OPT4048 Farb- und Lichtsensor von Texas Instruments ausgestattet. Er ermöglicht es dem Benutzer, die Eigenschaften des Umgebungslichts zu bestimmen, indem er die Farbe mit hoher Auflösung im CIE XY-Raum, LUV, die korrelierte Farbtemperatur (CCT) zusammen mit der Messung der Umgebungshelligkeit misst. Er ermöglicht eine vierkanalige Farberkennung mit optischen Präzisionsfiltern. Die Platine ist außerdem mit zwei Qwiic-Anschlüssen für den schnellen Anschluss an andere Peripheriegeräte ausgestattet (kein Löten erforderlich).
Schauen Sie sich auch das Benutzerhandbuch des Herstellers an, das Ihnen den Einstieg in den Sensor erleichtert.

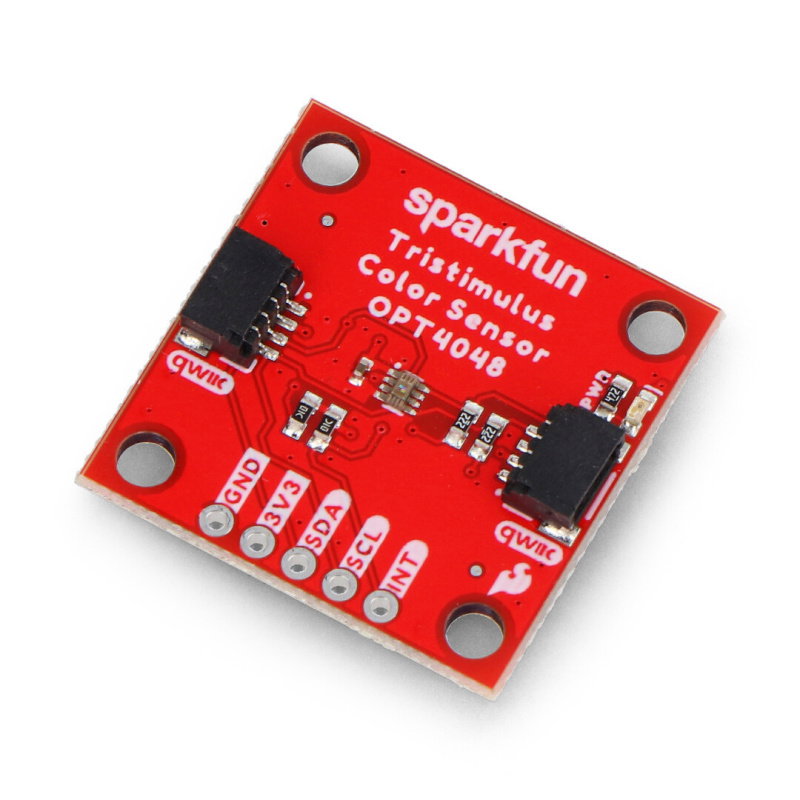

SparkFun Tristimulus-Farbsensor - OPT4048DTSR - Qwiic - SparkFun SEN-22638.

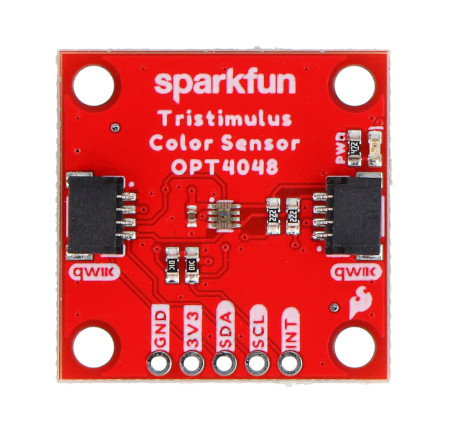

Das Modul ist mit zwei Qwiic-Anschlüssen ausgestattet.
Besondere Merkmale des Moduls
- Drei der vier Kanäle des OPT4048DTSR spiegeln die CIE-Spektralbereiche genau wider, der vierte Kanal hat einen breitbandigen Spektralbereich.
- Aus den Messungen der Kanäle lassen sich grundlegende Merkmale der Beleuchtungsumgebung wie (i) Lichtintensität (Lux), (ii) Farbe in CIE-XY-Koordinaten, LUV und (iii) korrelierte Farbtemperatur extrahieren.
- XYZ-Kanäle mit einer engen Übereinstimmung mit den CIE 1931-Spektren haben eine ausgezeichnete IR-Dämpfung.
- Der breitbandige Kanal hat keine Störungen.
- Das Modul hat einen halblogarithmischen Ausgang mit sieben binären logarithmischen Lichtbändern.
- Es kann in Projekten eingesetzt werden, bei denen eine präzise Messung der Eigenschaften der Beleuchtungsumgebung von entscheidender Bedeutung ist (Display-Helligkeit, Farbtemperaturkontrolle, Farbtemperaturkorrektur von Kameras, Erkennung echter Objektfarben und medizinische Anwendungen).
Technische Daten des Wafers
- Modultyp: Farbsensor
- Eingebetteter Schaltkreis: OPT4048DTSR
- Vierkanalige Erkennung mit optischen Präzisionsfiltern
- Hochauflösende Farbmessung im CIE XY-Raum, LUV, korrelierte Farbtemperatur (CCT) einschließlich Messung der Umgebungshelligkeit
- 26 Bit effektiver Dynamikbereich von 2,15 mlux bis 144 klux
- 12 konfigurierbare Wandlungszeiten von 600 µs bis 800 ms pro Kanal
- Kommunikationsschnittstelle: I2C-Bus

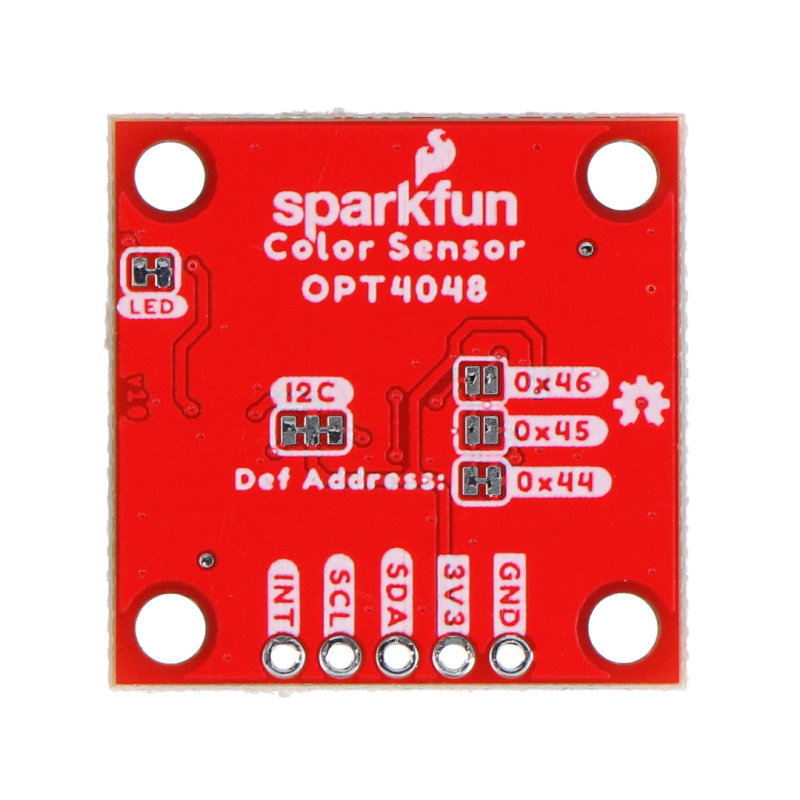

- Busadresse: 0x44 (Standard), 0x45, 0x46 (konfigurierbar)
- Pinouts: Lötfelder, 2x Qwiic-Stecker
- Versorgungsspannung: 1,71 V bis 3,6 V
- Stromaufnahme: 24 µA
- Betriebstemperaturbereich: -40°C bis 85°C
- PCB-Abmessungen: 25,4 x 25,4 mm

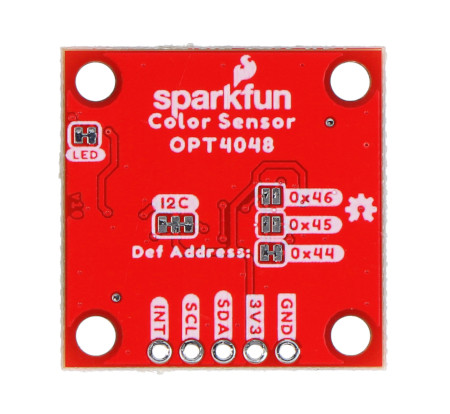

Vier Befestigungslöcher erleichtern die Montage der Platine an schwer zugänglichen Stellen.
