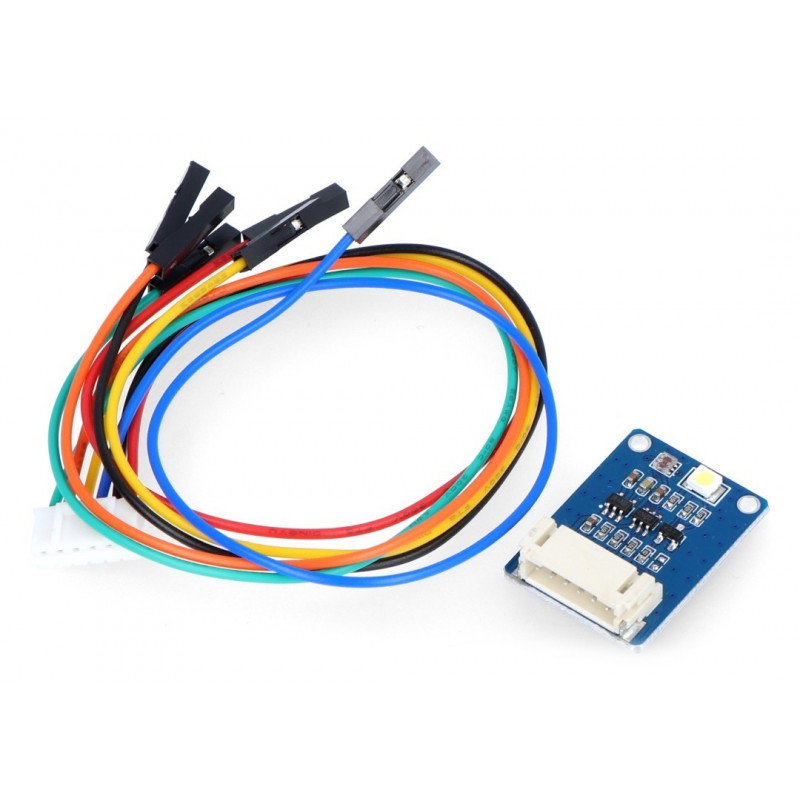

Produktbeschreibung: Farbsensor TCS34725 I2C - Waveshare 16131
Waveshare-Sensor zur Lichtfarbenerkennung . Es basiert auf dem Sensor TCS34725 . Es verfügt über eine LED-Hintergrundbeleuchtung und einen eingebauten IR-Filter. Es kann mit jedem Mikrocontroller arbeiten, der mit einer I2C -Schnittstelle ausgestattet ist. Es arbeitet mit einer Spannung von 3,3 V bis 5 V.

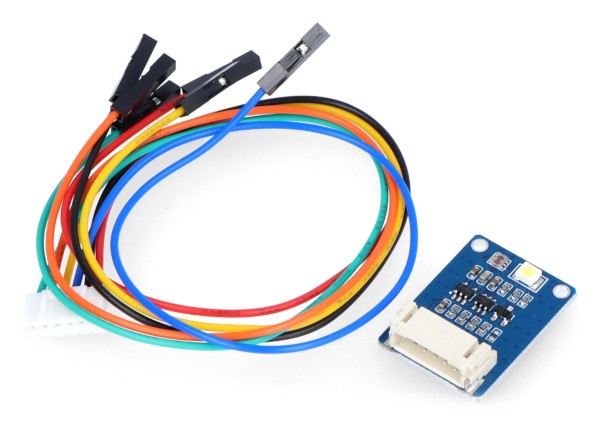

Waveshare Farbsensor TCS34725 I2C. Wir bieten auch andere Sensoren an.
TCS34725-Sensor
Der Sensor ermöglicht die Farberkennung aus der RGB-Palette und ist mit einem integrierten IR-Filter ausgestattet, der unerwünschte Komponenten aus dem Infrarotbereich blockiert. Um mit dem Sensor zusammenzuarbeiten, wurde eine transistorgesteuerte LED-Diode verwendet, deren Aufgabe es ist, die erfasste Oberfläche zu beleuchten.

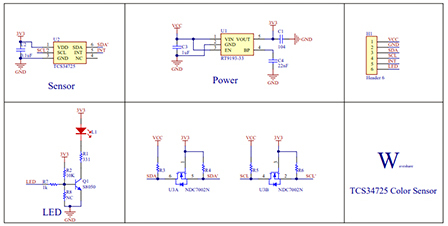

Blockschaltbild des Sensors TCS34725.
Die Hauptfunktionen des Farbsensors TCS34725FN
- Eingebauter Analog-Digital-Wandler
- Hohe Empfindlichkeit und großer Dynamikbereich
- I2C-Kommunikationsprotokoll mit nur wenigen Pins
- Eingebauter IR-Filter reduziert den Spektralanteil des einfallenden Lichts
- Leuchtende LED-Diode mit stufenloser PWM-Helligkeitsanpassung
Spezifikation des Farbsensors
- Sensor: TCS34725FN
- Kommunikationsschnittstelle: I2C
- Betriebsspannung: 3,3 V / 5 V
- Auflösung: 4 Kanal RGBC, 16 Bit pro Kanal
- Empfohlener Abstand zum Messobjekt: 2 mm
- Abmessungen: 27 x 20 mm
