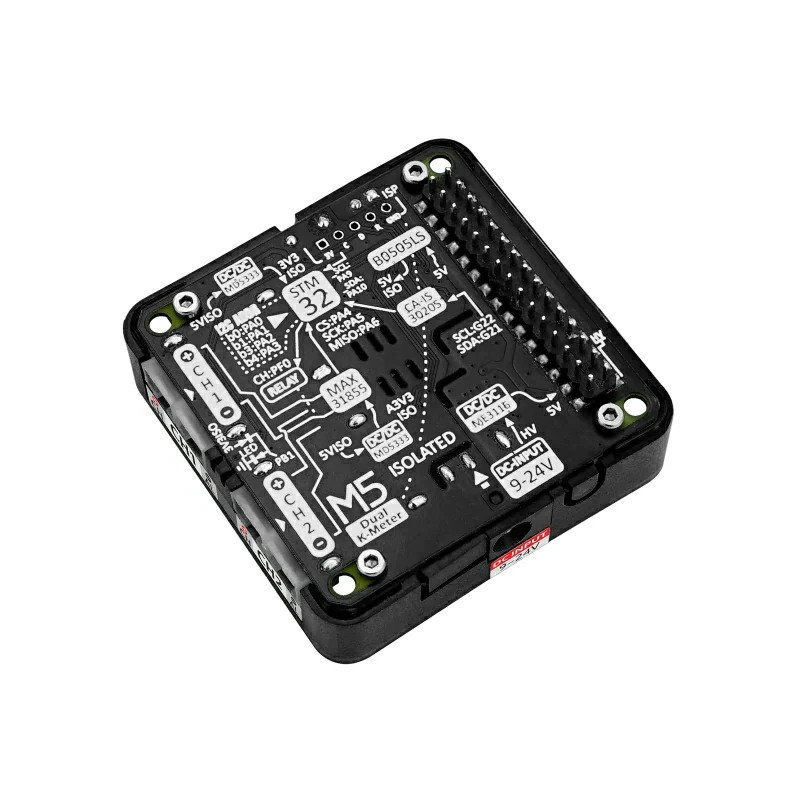

Produktbeschreibung: Dual Kmeter 13.2 MAX31855 - Zweikanal-Temperaturmessmodul - für Thermoelemente vom Typ K - M5Stack M127
Das Dual Kmeter 13.2 Modul von M5Stack ist ein zweikanaliges Modul zur Temperaturmessung mit Thermoelementen vom Typ K. Es basiert auf der MAX31855KASA+ Technologie und ist mit dem STM32F030F4P6 Mikrocontroller integriert und bietet eine galvanische Isolierung. Der Messbereich reicht von -200°C bis 1350°C und die Messgenauigkeit beträgt ±2°C. Darüber hinaus verfügt das DualKmeter-Modul über integrierte Spannungs- und Signaltrennungsschaltungen, wie z. B. B0505LS-1WR2 und CA-IS3020S, um Systemstabilität und Sicherheit zu gewährleisten. Es ist möglich, die Adresse der I2C-Schnittstelle zu ändern, so dass der Sensor je nach Bedarf schnell angepasst werden kann. Er kann in vielen Anwendungen eingesetzt werden, z. B. in der industriellen Automatisierung und bei der Erkennung von Instrumenten.

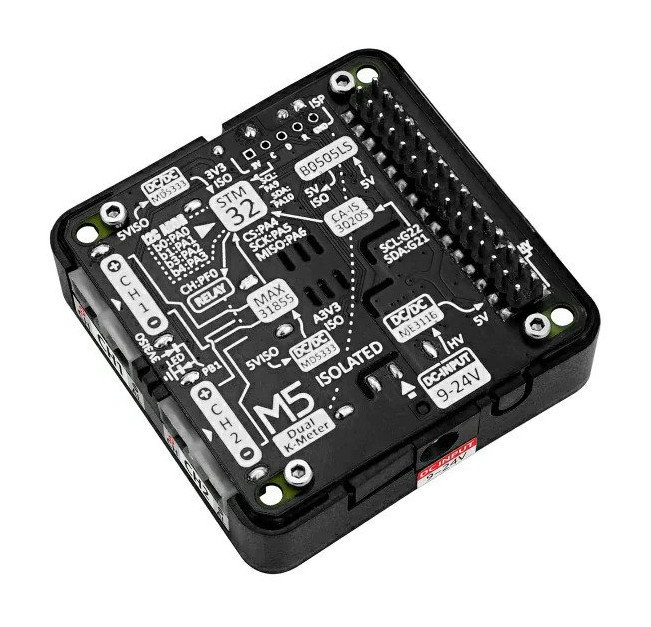

Dual Kmeter 13.2 MAX31855 - Zweikanal-Temperaturmessmodul - für Thermoelemente vom Typ K - M5Stack M127.

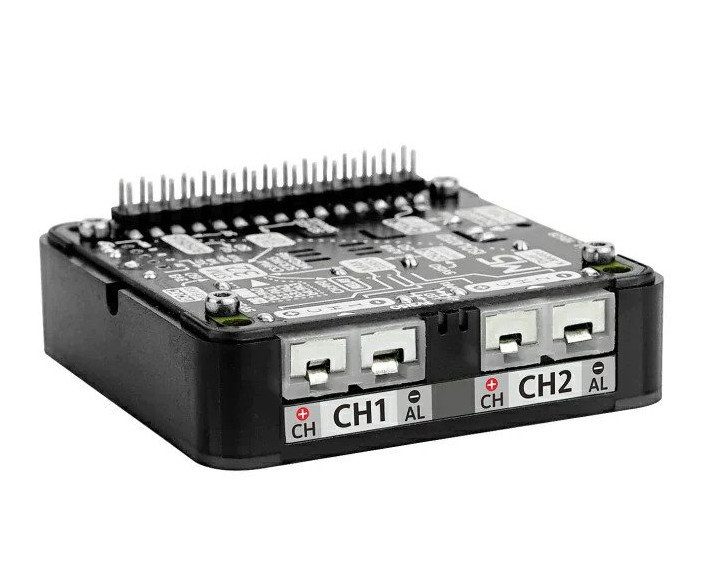

Ermöglicht die Temperaturmessung über zwei Kanäle mit einem Thermoelement vom Typ K.Besondere Merkmale des Moduls:
- Eingebauter 32-Bit-Mikrocontroller STM32F030F4P6 mit Cortex-M0-Kern.
- Verfügt über das Modul MAX31855KASA+T mit 14-bit ADC und ±2% Messgenauigkeit
- Unterstützt K-Typ-Fühler mit einem Messbereich von -200°C bis 1350°C
- Das Modul verfügt über eine integrierte galvanische Isolierung, die die Sicherheit und Stabilität des Systems erhöht

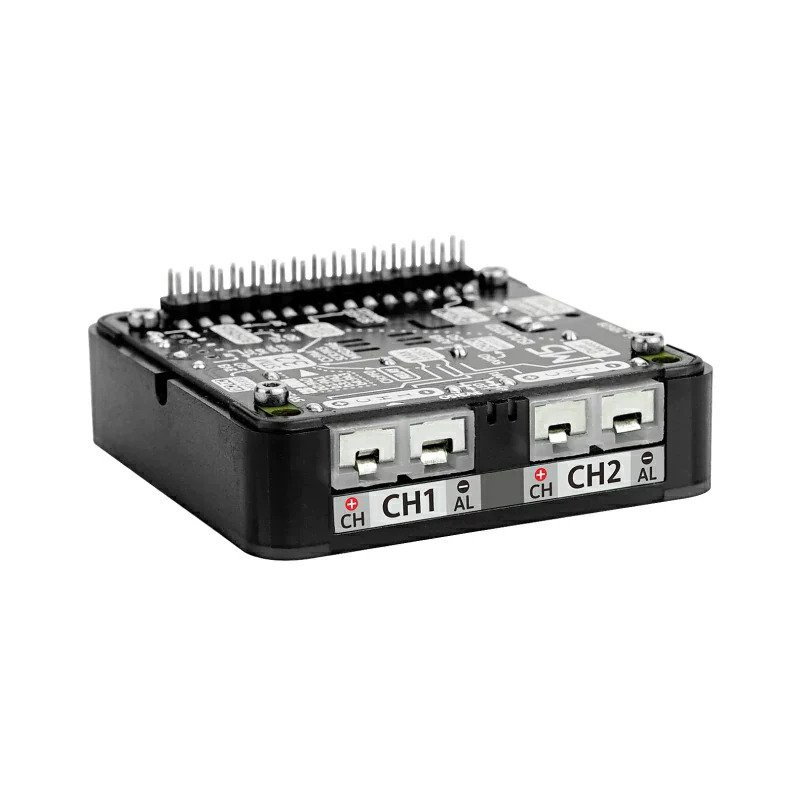

- Möglichkeit der Temperaturmessung über zwei Kanäle mit einem Thermoelement vom Typ K
- Die Standard-I2C-Adresse ist 0x11, sie kann mit dem verfügbaren Code konfiguriert werden.
- Das Modul ist mit Entwicklungsplattformen wie Arduino und UIFlow kompatibel
Inhalt des Kits
- 1 × Dual Kmeter 13.2 Modul
- 2 × Thermoelemente vom Typ K
Technische Daten des Moduls
- Hersteller: M5Stack
- Modell: M127
- Mikrocontroller: STM32F030F4P6, 32-Bit-Mikrocontroller mit Cortex-M0
- Flash-Speicher: 64 kB
- SRAM: 8 kB
- DCDC-Spannungswandler: ME3116
- Spannungsregler: HX6306P332, MD5333
- Messbereich mit dem Thermoelement aus dem Bausatz: -200°C bis 1350°C

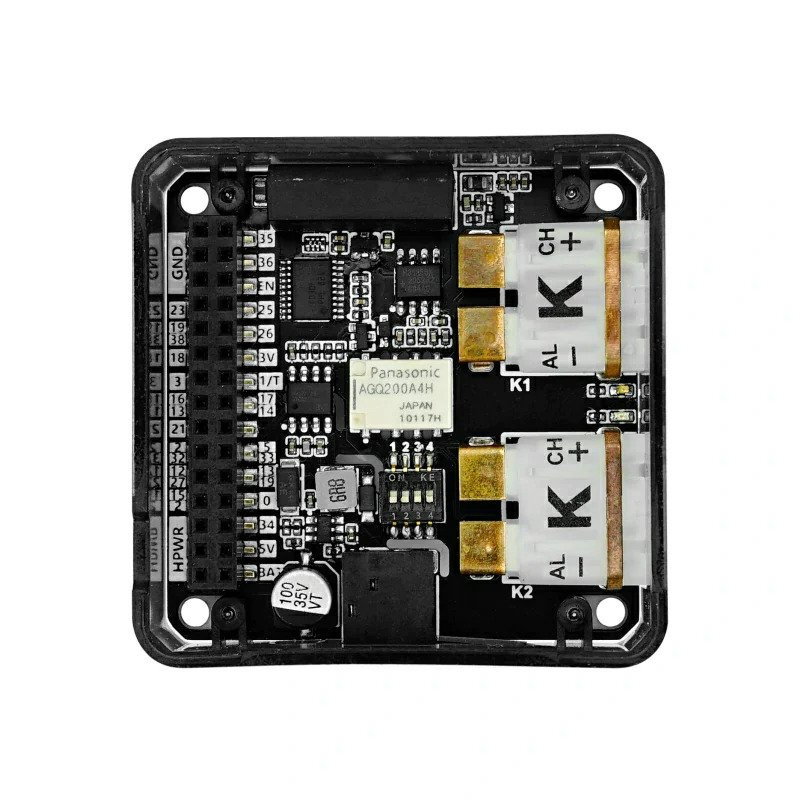

- Relais: AGQ200A4H
- Galvanische Trennung: Isoliersysteme B0505LS-1WR2 und CA-IS3020S
- Temperaturmessbereich: -270°C bis 1800°C
- Betriebstemperatur des Moduls: von 0°C bis 40°C
- Typ des Thermoelementes: Typ K
- Abmessungen: 54 x 54 x 13,2 mm
- Gewicht: 37,2 g
Eingebetteter 32-Bit-Mikrocontroller STM32F030F4P6 mit Cortex-M0.
