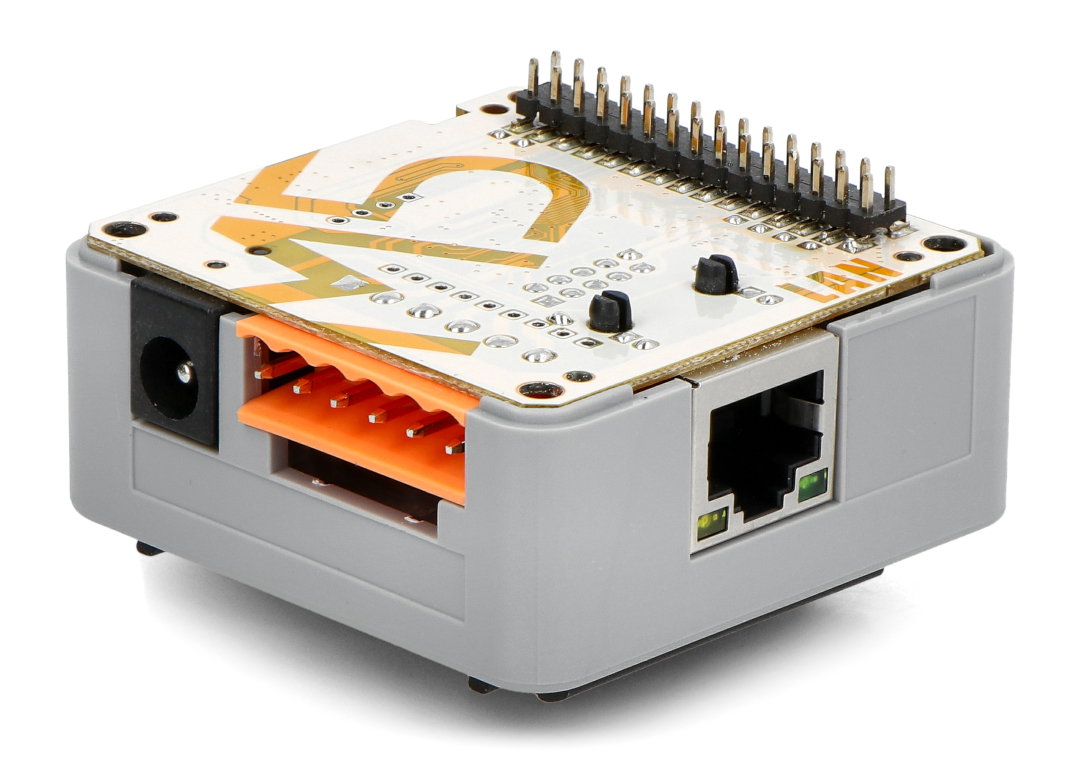

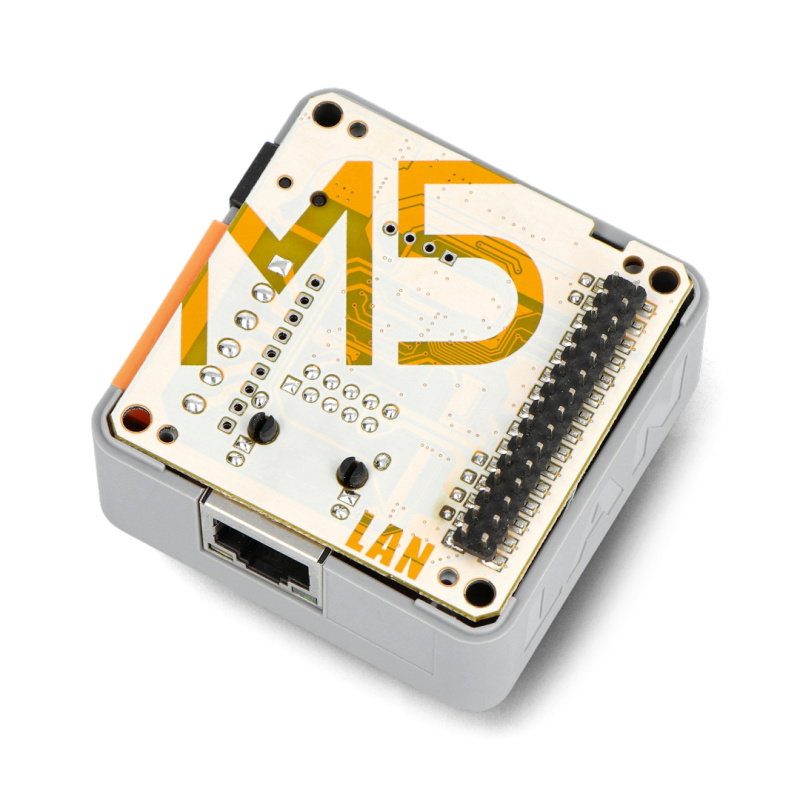

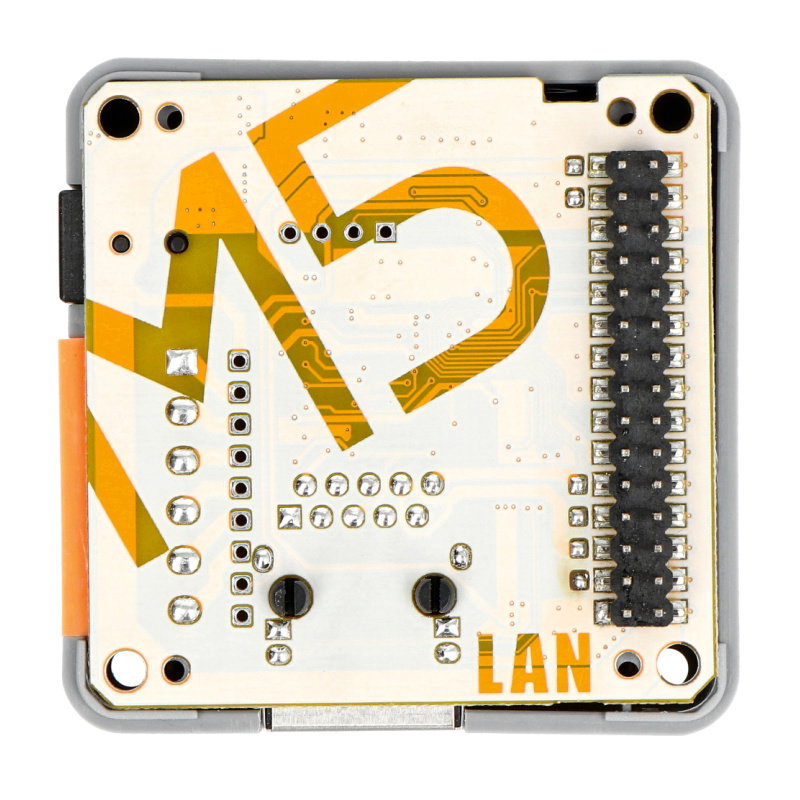

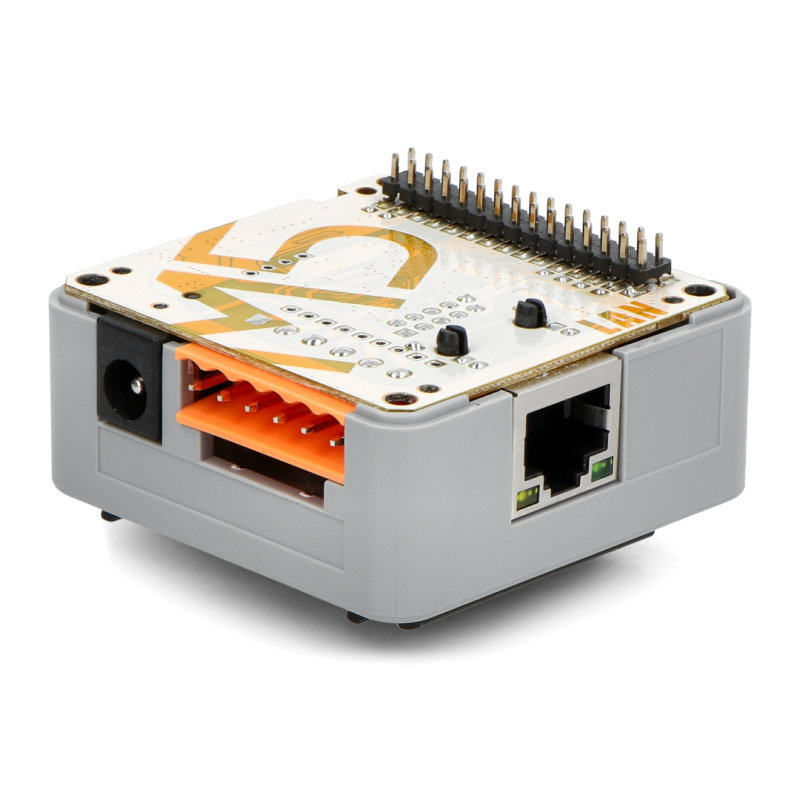

Produktbeschreibung: M5Stack Core LAN - LAN-Overlay W5500 - PoE - RS485 / RS232
Das LAN-Modul mit PoE-Unterstützung ist mit dem W5500- Ethernet -Chip ausgestattet, der den TCP/IP-Protokollstack, die Ethernet 10/100-Datenverbindungsschicht und die physikalische Schicht integriert. Das Modul ermöglicht die Kommunikation über die RS485- oder RS232-Schnittstelle . Das Gerät wurde hauptsächlich für industrielle Anwendungen entwickelt. Abschirmung über PoE-Hub/Switch mit Strom versorgt. Das Set enthält auch HT3.96 -Steckverbinder und Befestigungselemente wie eine Metallschiene oder Magnete, um die Montage zu erleichtern.
Die Implementierung der RS485- oder RS232-Schnittstelle erfordert das Einlöten des entsprechenden Systems.

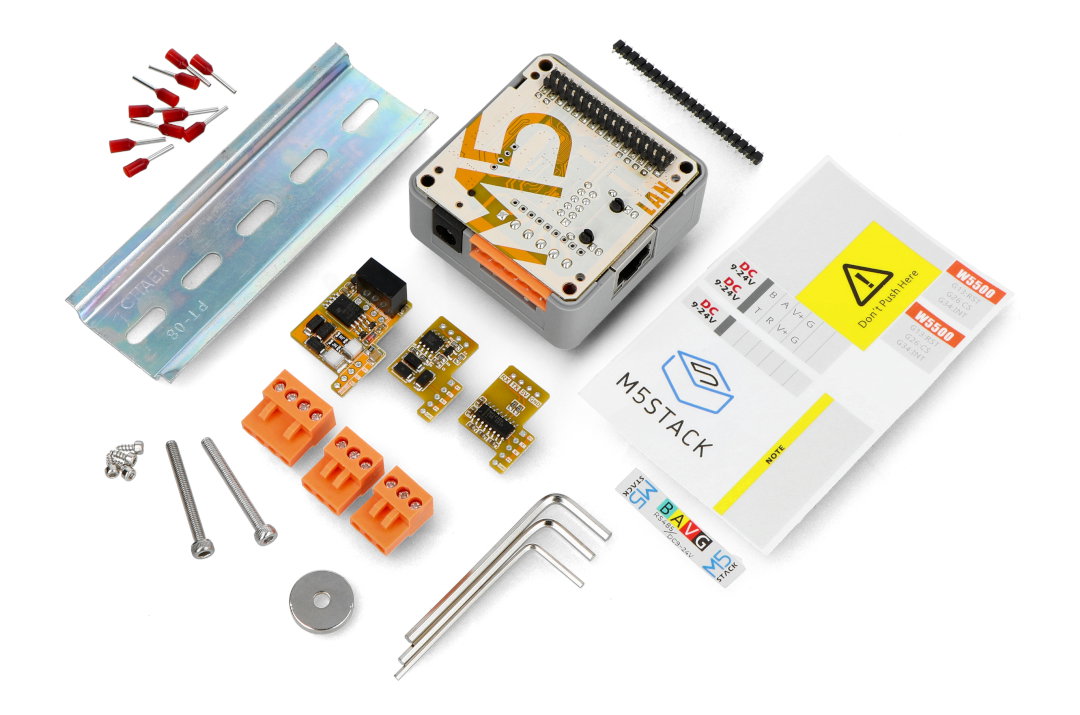

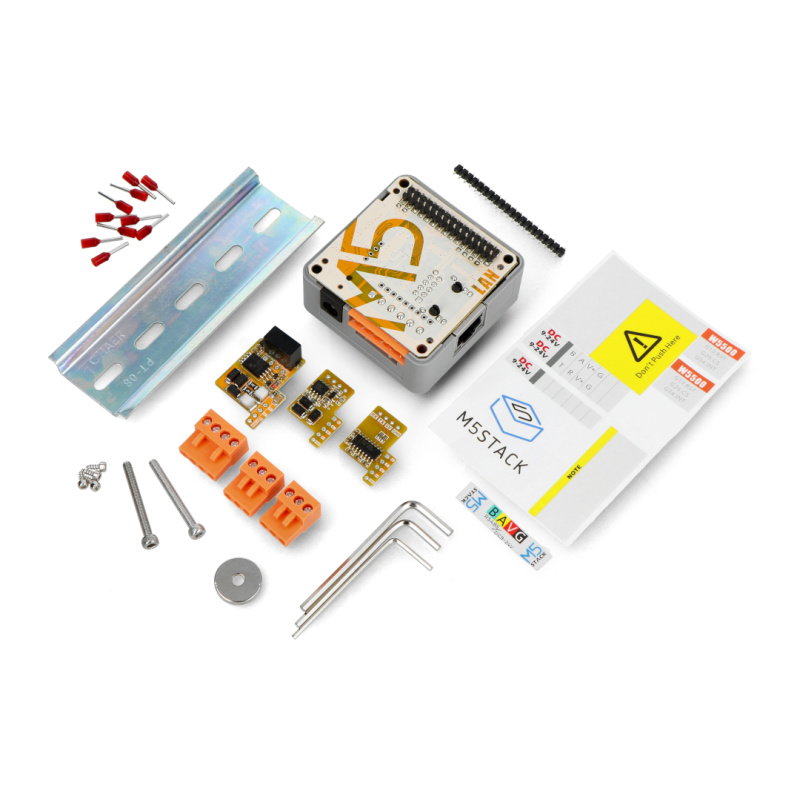

Inhalt des Kits.
Satz enthält
- PoE-Overlay

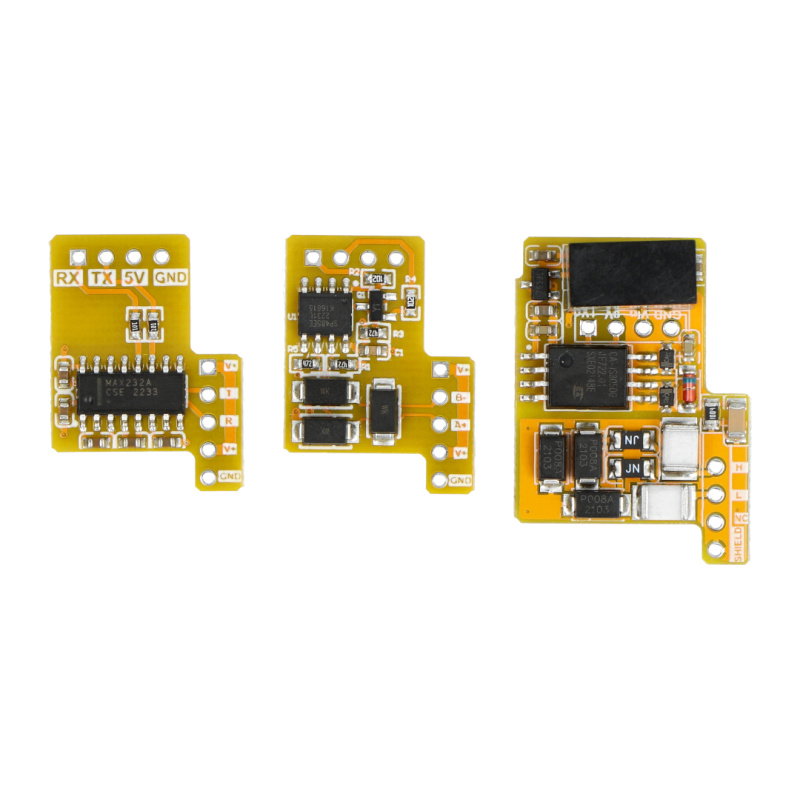

- TTL - RS485 Adaptermodul
- TTL - RS232 Adaptermodul
- Modul CANBus
- Goldstiftleiste 20-polig 2,54 mm Raster

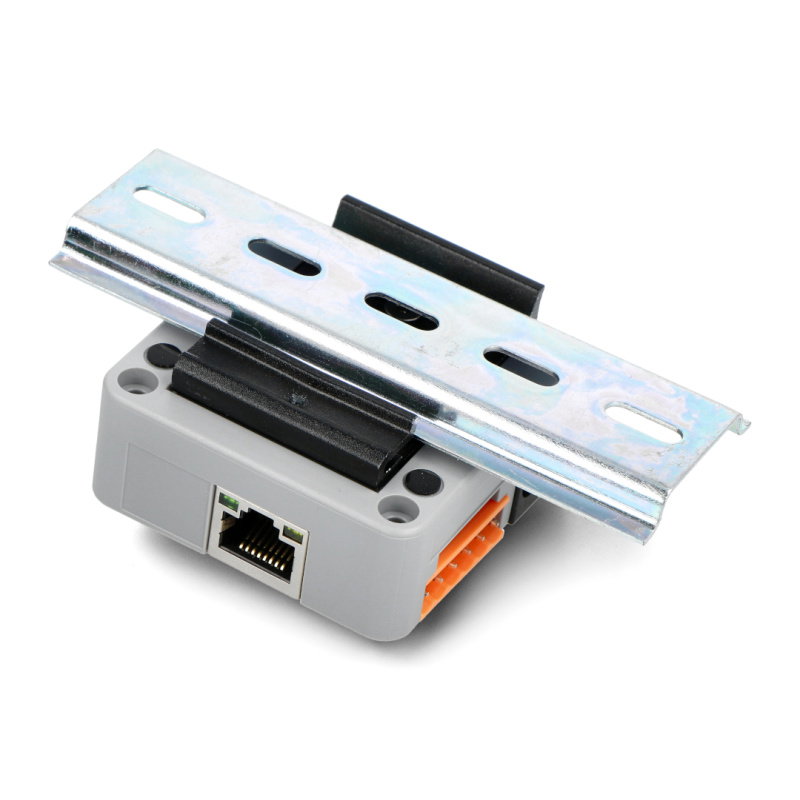

- Metallschiene mit Griff
- Magnetplatten
- HT3.96-Anschlüsse
- Ärmelende
- Inbusschlüssel
- Schrauben
Die Hauptmerkmale des Overlays
- PoE IEEE802.3 AF-Unterstützung
- DC-Eingangsspannung: 9 bis 24 V
- HT3.96 Stecker zum Betrieb der RS485 / RS232 Schnittstelle
- Unterstützung für TCP-, UDP-, ICMP-, IPv4-, ARP-, IGMP- und PPPoE-Protokolle
- Unterstützt 10BaseT / 100Base-T Ethernet PHY

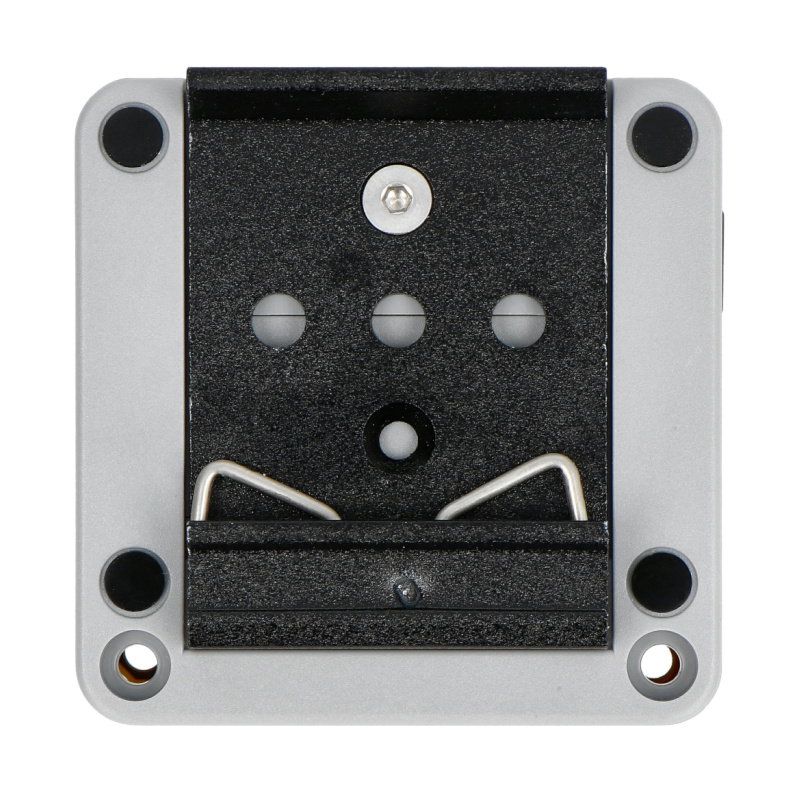

- Einfache Montage an einer Wand oder einer anderen Oberfläche
Technische Spezifikationen
- Versorgungsspannung: 9 V bis 24 V

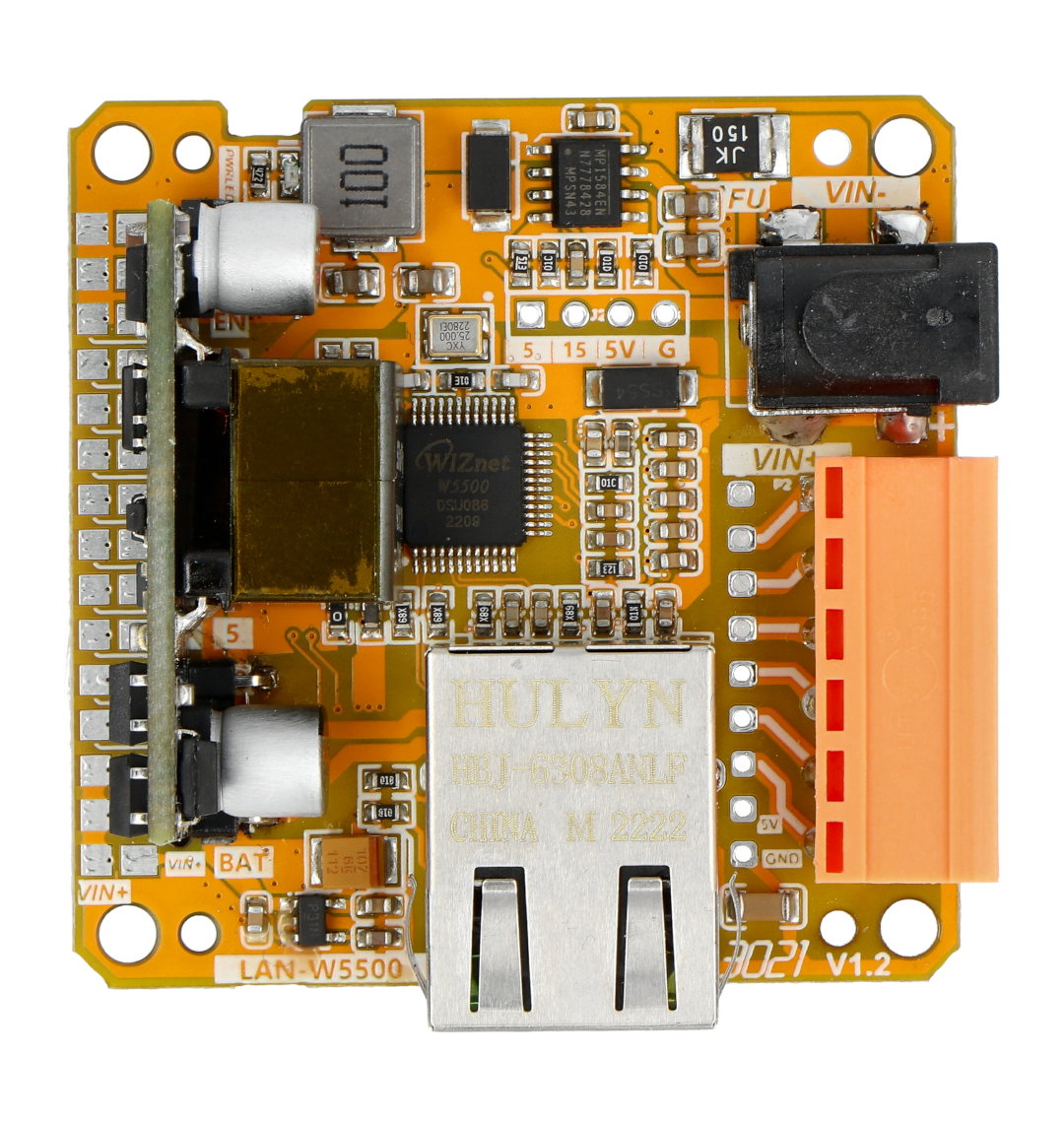

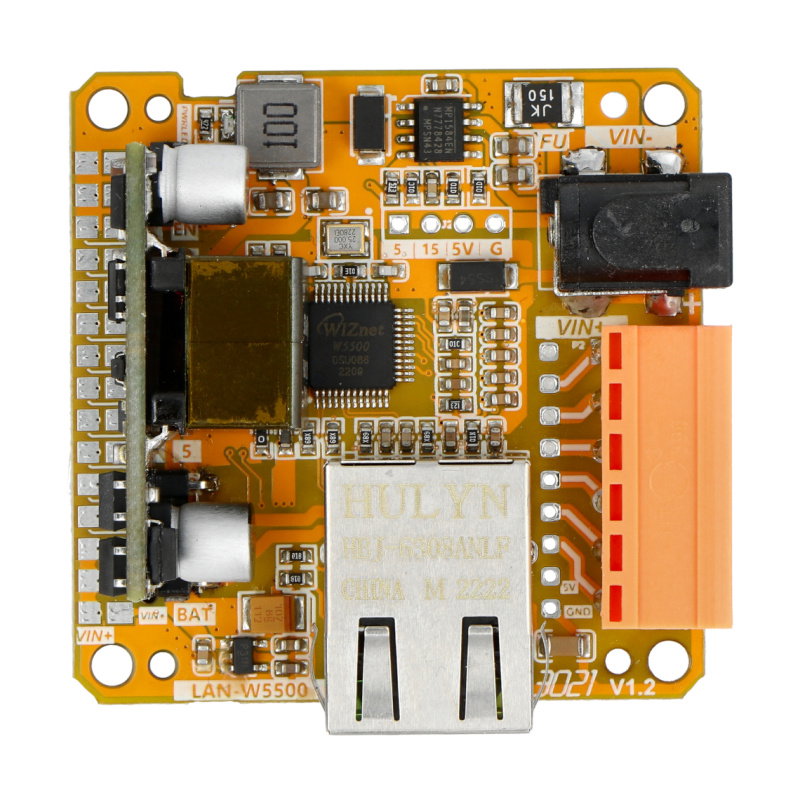

- Ethernet-Chip: W5500
- Unterstützte Protokolle: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- RS485-Chip: SP3485EE
- RS232-Chip: MAX232
- PoE-Standard: IEEE802.3 AF
- Abmessungen: 54 x 54 x 28 mm
- Gewicht: 32 g
Shield LAN W5500 für M5Stack Core Module.
