Produktbeschreibung: GPS-Modul v2.1 mit SMA-Antenne - AT6668 - für M5Core Entwickler-Module - M5Stack M003-V2.1
DasGPS v2.1 Modul von M5Stack ist eine leistungsstarke GNSS-Lösung, die auf dem AT6668 Chip und dem ATGM336H Modul basiert. Es ist in der Lage, mehrere Satellitensysteme gleichzeitig zu empfangen und bietet hohe Präzision und Störfestigkeit. Durch die Möglichkeit, die Pins über einen DIP-Schalter umzuschalten, und die Unterstützung von PPS-Signalen für ein präzises Timing passt sich das Modul an unterschiedliche Umgebungen und Designs an. Eine aktive GPS/BD-Antenne mit SMA-Buchse und 1 m Kabel ist im Lieferumfang enthalten. Dieses vielseitige Tool findet Anwendung in Navigationssystemen, IoT, Industrieautomation, Robotik und Geolokalisierung.

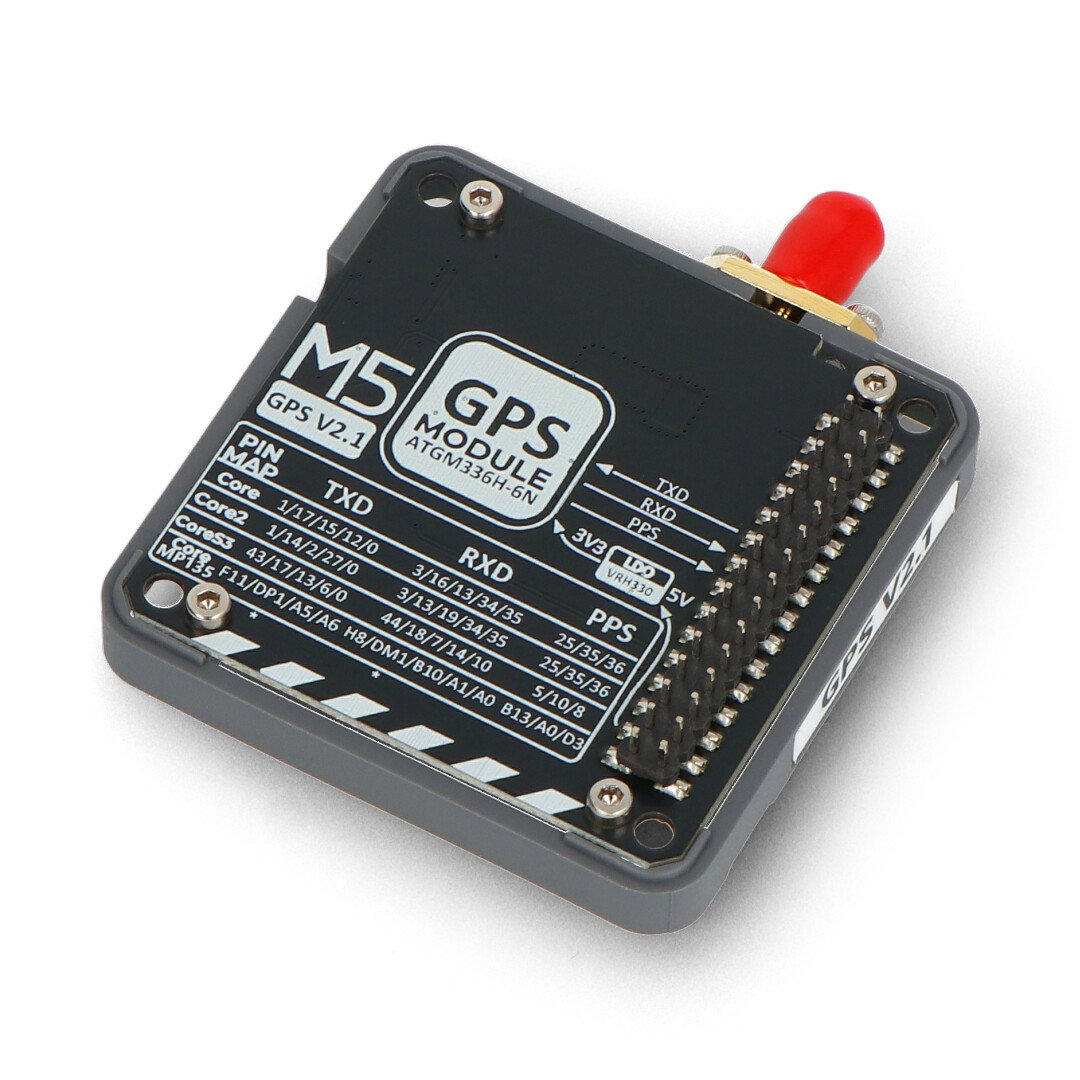

GPS v2.1 Modul mit SMA Antenne - AT6668 - für M5Core - M5Stack M003-V2.1 Entwicklungsmodule.
Unterstützt mehrere Satellitennavigationssysteme (GPS / QZSS / BD2 / BD3 / GAL / GLO).
Hauptmerkmale des GPS v2.0 Moduls
- AT6668-Chip mit Unterstützung für mehrere GNSS-Systeme: GPS, QZSS, BD2, BD3, GLONASS, GALILEO
- Positionierungsgenauigkeit von weniger als 1,5 m (CEP50): gewährleistet Präzision auch unter schwierigen Bedingungen
- DIP-Schalter für TX/RX- und PPS-Konfigurationen: ermöglicht die Anpassung der Anschlüsse an den verwendeten Controller
- Multi-Stack-Unterstützung: perfekte Integration in das M5Stack-Ökosystem
- PPS-Ausgang: präzises Timing für Anwendungen, die eine Synchronisierung erfordern
- Geringe Leistungsaufnahme: nur 42,78 µA im Standby-Modus

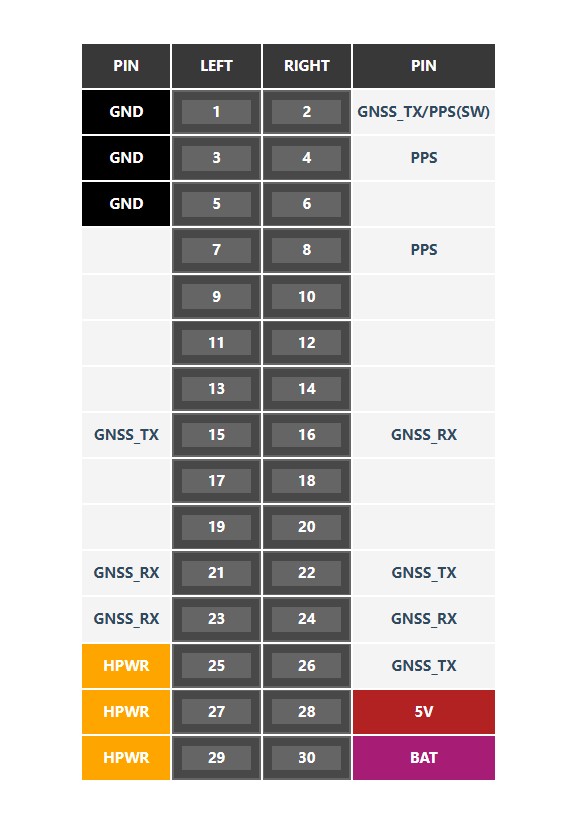

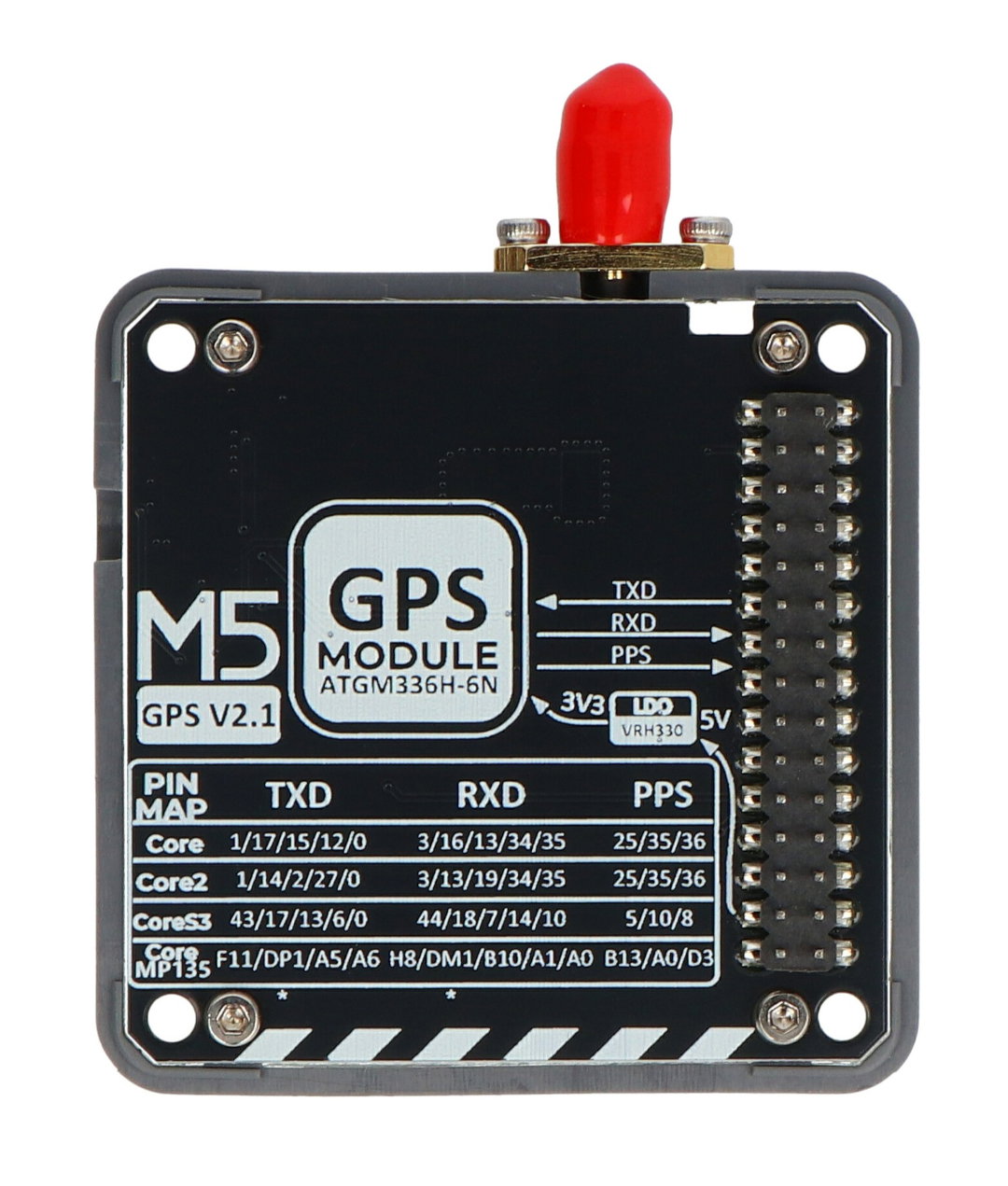

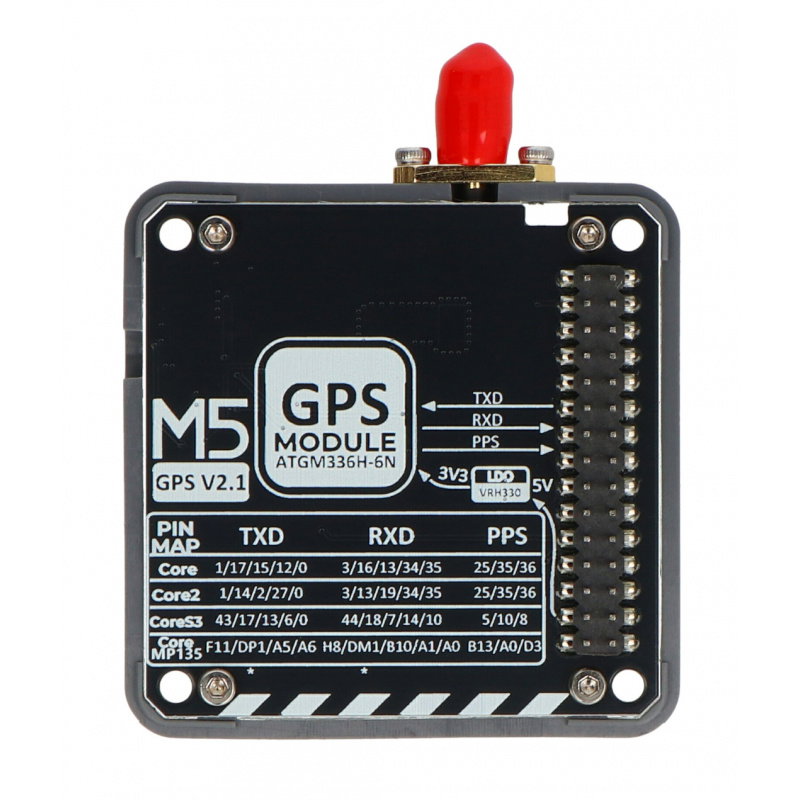

Anschlussbelegung und Kompatibilität mit M5Stack
Das GPS v2.0-Modul ist mit einem M-Bus-Anschluss mit DIP-umschaltbaren Signalen ausgestattet, was seine Kompatibilität mit verschiedenen Hauptgeräten wie CoreS3, Core2, Fire v2.7 und anderen erhöht. Pin G25 ist für das PPS-Signal zuständig, wird aber bei einigen Geräten mit der Lautsprecherfunktion geteilt - es sollte also immer nur eine Funktion verwendet werden. Um die volle Funktionalität zu erhalten, sollten Sie die Pinbelegung in der Dokumentation überprüfen und den Quellcode entsprechend anpassen.

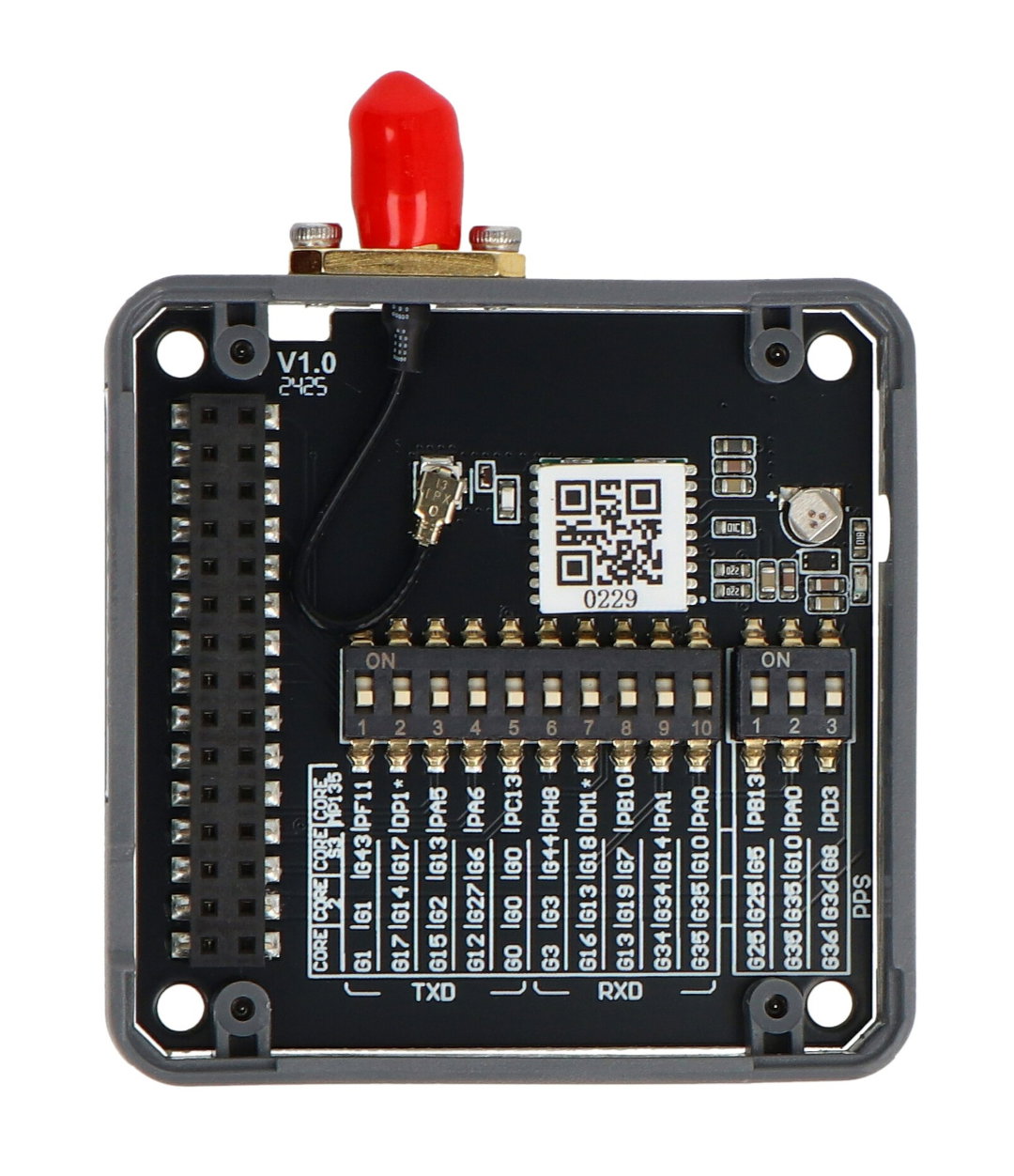

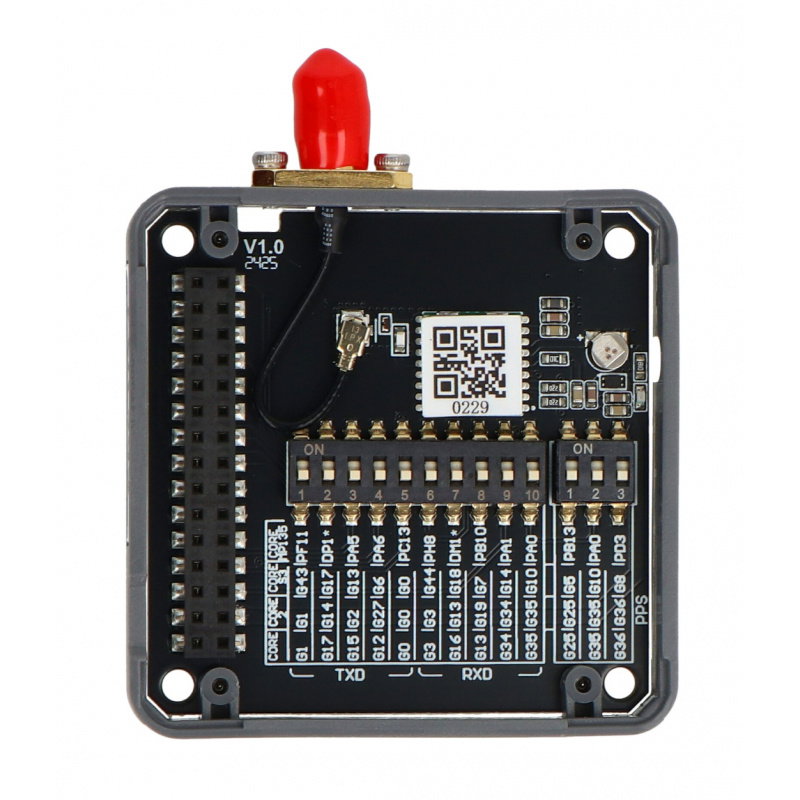

Die mit SW gekennzeichneten Pins können mit DIP-Schaltern umgeschaltet werden, um sie an verschiedene Hauptcontroller anzupassen.
Das Modul ist mit einer externen SMA-Antenne Antenne, sowie einem DIP-Schalter.
Programmierung und Integration
Das Modul ist mit gängigen Entwicklungsumgebungen kompatibel, darunter Arduino IDE, UIFlow 1.0 und UIFlow 2.0. Es unterstützt das Standardprotokoll NMEA0183 (Version 4.1), und die Integration mit der TinyGPSPlus-Bibliothek ermöglicht eine schnelle Implementierung von Ortungsfunktionen. Code-Beispiele und die offizielle Dokumentation helfen sowohl Anfängern als auch fortgeschrittenen Anwendern, mit dem Modul zu arbeiten.
Technische Daten des GPS v2.0-Moduls
- SoC: AT6668
- Unterstützte Systeme: GPS, QZSS, BD2, BD3, GALILEO, GLONASS
- Frequenzen: BDS (B1I + B1C), GPS / QZSS / SBAS (L1), GALILEO (E1), GLONASS (R1)
- Anzahl der Kanäle: 50
- Positionierungsgenauigkeit: < 1,5 m (CEP50)
- Aktualisierungsrate der Position: bis zu 10 Hz
- Protokoll: NMEA0183 v4.1
- Empfindlichkeit: Verfolgung -162 dBm, Erfassung -160 dBm, Kaltstart -148 dBm, Warmstart -156 dBm
- Einschaltzeit: Kaltstart - 23 s, Warmstart - 1 s
- Stromverbrauch: 5 V / 42,78 µA (Standby), 5 V / 41,96 mA (Betrieb)
- Abmessungen: 54 x 63,6 x 13,1 mm
- Gewicht: 16 g
Inhalt des Kits
- 1x GPS-Modul v2.1 (AT6668)
- 1x GPS/BD externe aktive Antenne (1 m, SMA)

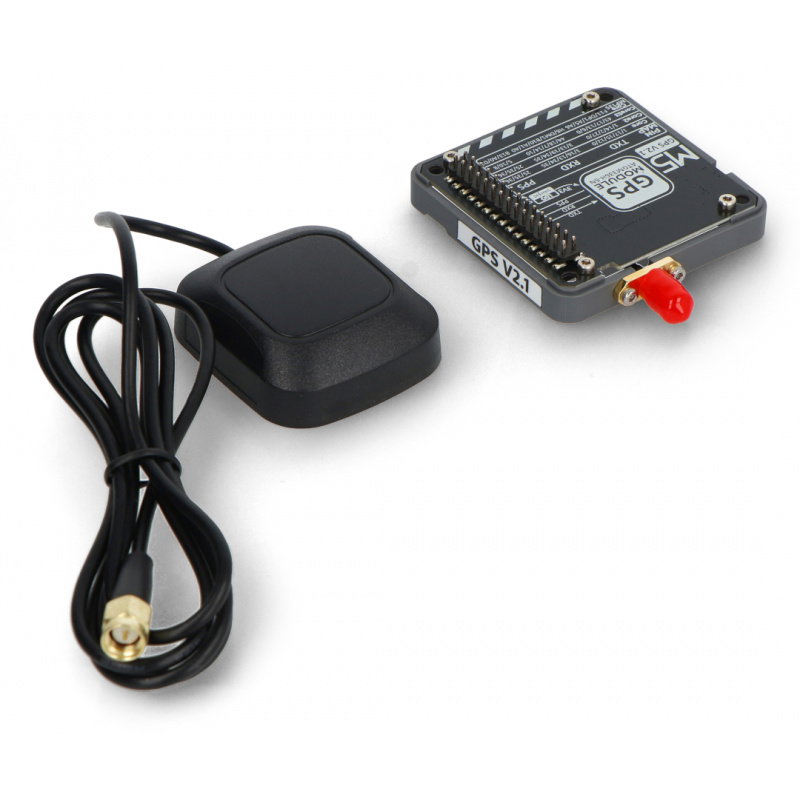

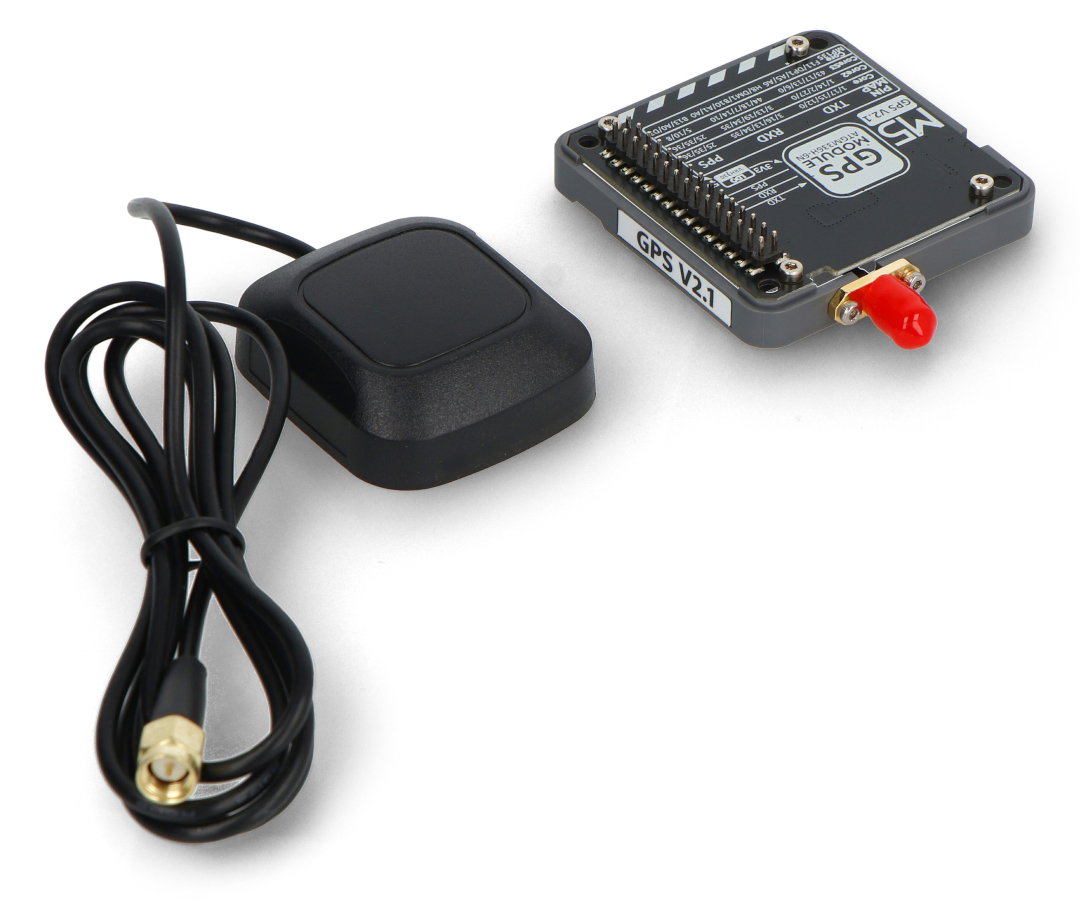

Im Bausatz enthaltene Komponenten.
