Produktbeschreibung: M5Stack Station – ESP32 IoT-Entwicklungskit – RS485-Version – M5Stack K123

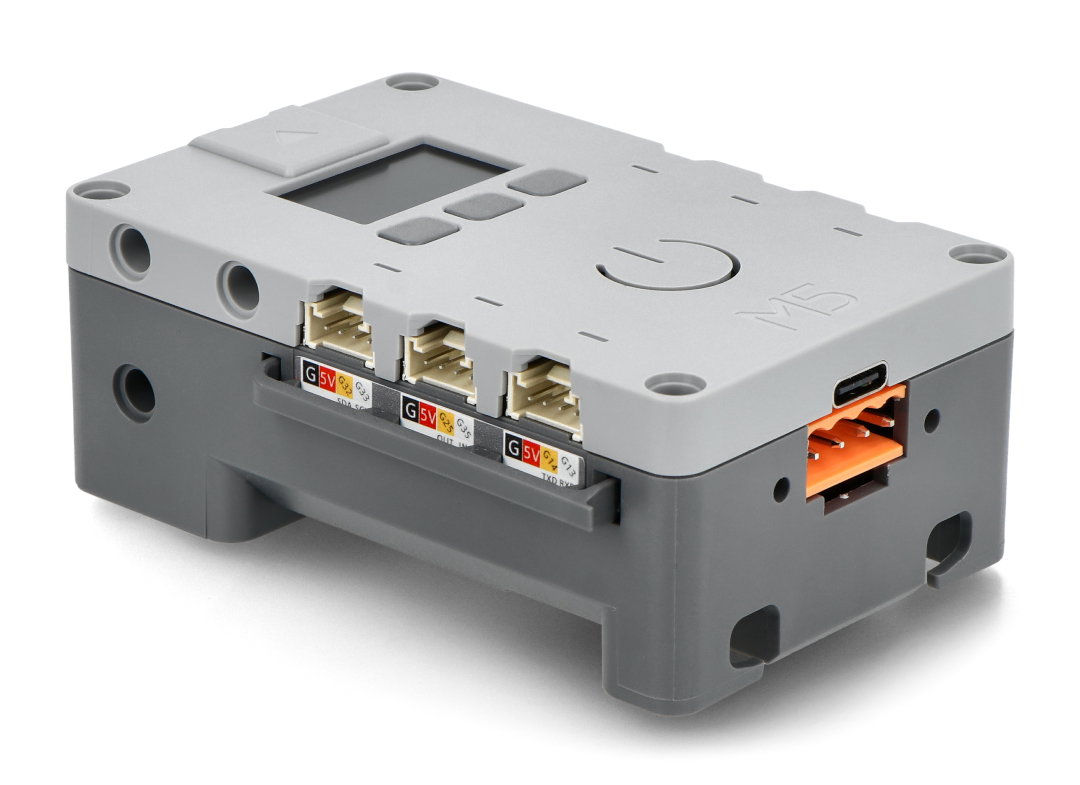

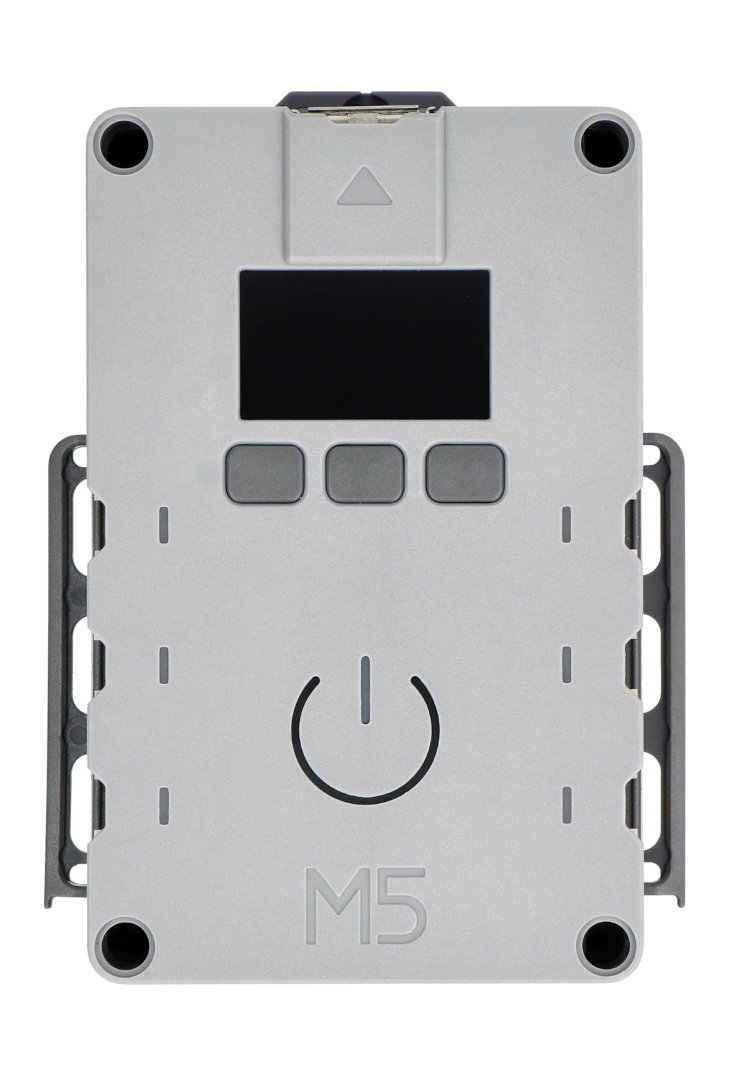

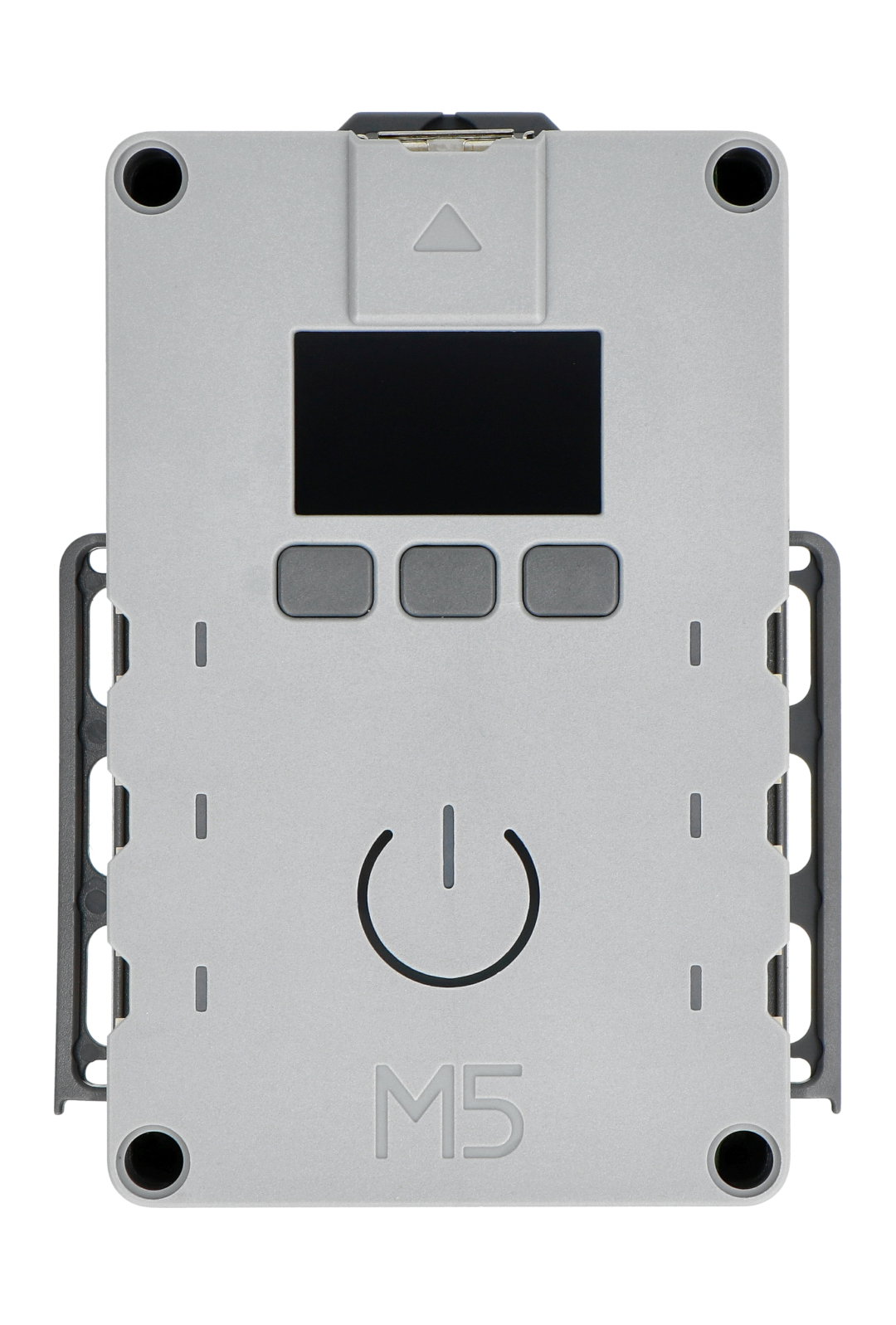

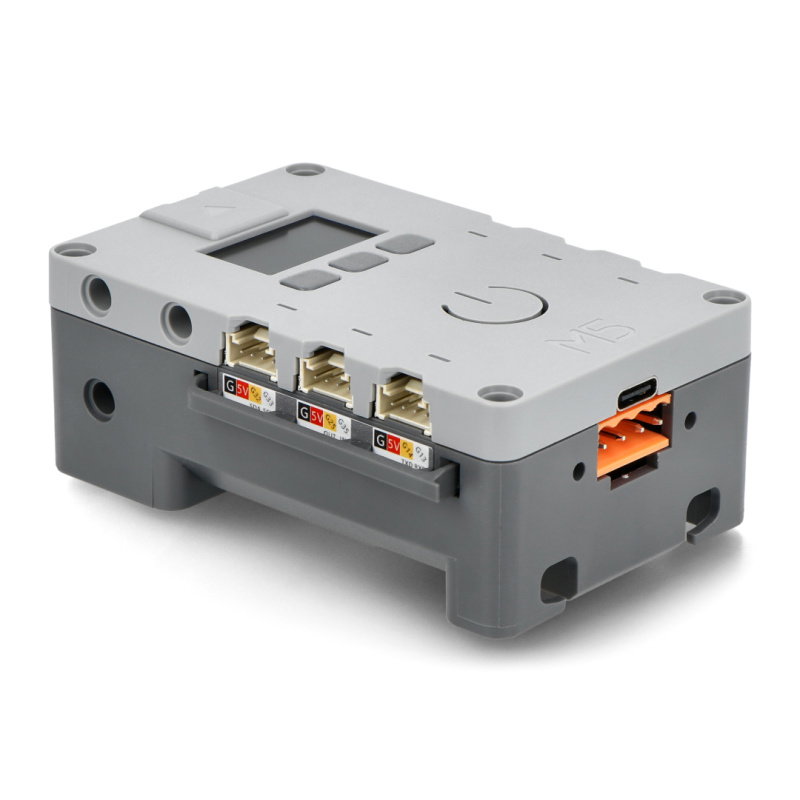

M5Stack Station – IoT-Entwicklungskit von M5Stack ausgestattet mit dem Chip ESP32-D0WDQ6-V3 . Es unterstützt drahtlose WiFi- Kommunikation und enthält eine eingebaute 2,4-GHz-3D-Antenne . Im zentralen Teil des Moduls befinden sich ein 1,14-Zoll- Display, vier Tasten - ein Netzschalter und drei programmierbare Utility-Tasten sowie bis zu sieben programmierbare SK6812-LEDs. Die M5Stack Station wurde außerdem mit einem integrierten Boost-DC/DC-Spannungswandler SCT12A0DHKR sowie den Systemen INA3221 und INA199 ausgestattet , mit denen Sie die Spannung und den Stromverbrauch steuern können. Unter den Pins an Bord des Moduls finden wir sechs Grove-Anschlüsse (I2C + I/0 + UART), einen USB-Typ-A-Port und einen PWR485-Port. M5Stack Station ist ein leistungsstarkes Executive-Modul, das zur Steuerung von Industriegeräten, intelligenten Gebäuden, Mehrkanal-Datenerfassungsknoten und allgemein verständlichen Prototypanwendungen verwendet werden kann.
M5Stack Station – ESP32 IoT-Entwicklungskit – RS485-Version – M5Stack K123.
Technische Spezifikation der M5Stack-Station
- Eingebauter Chip: ESP32-D0WDQ6-V3
- Anzahl der Kerne: Dual-Core
- Taktfrequenz: 240MHz
- SRAM-Speicher: 520 KB
- 600 DMIPS und drahtlose WiFi-Kommunikation
- Flash-Speicher: 16 MB
- Leistung:
- über USB Typ C Stecker: 5 V / 1 A
- über RS485: 9 V bis 24 V / 1 A

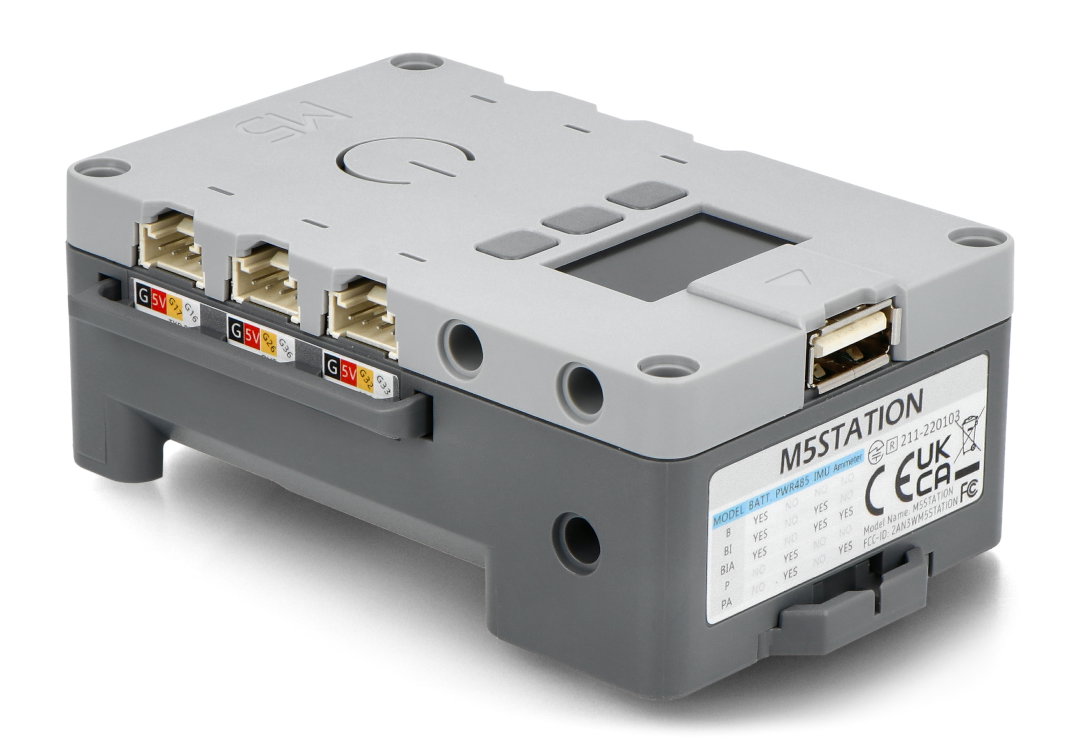

- Schnittstellen: 1x USB Typ C, 6x Grove (I2C + I/0 + UART), 1x USB Typ A

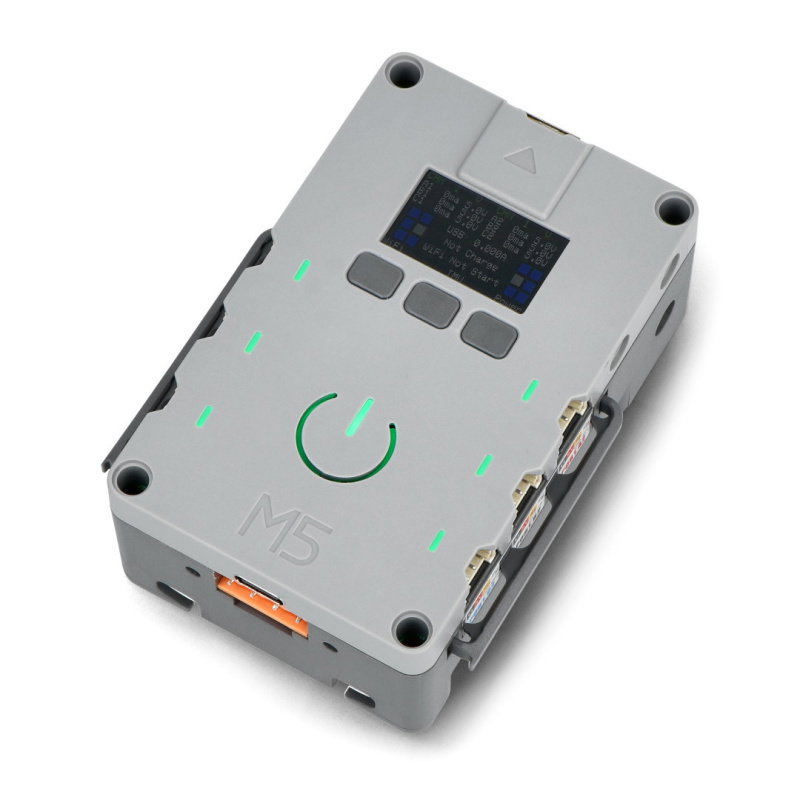

- Leuchtdioden: 7x SK6812
- Tasten: 1x Power-Taste, 3x Funktionstaste
- Display: 1,14'' Diagonale, Auflösung 240 x 135 px, Steuerung ST7789V2
- Eingebaute RTC: BM8563
- Eingebaute PMU: AXP192
- Eingebauter Spannungs-/Stromsensor: INA3221 + INA199
- USB-Chip: CH9102F
- Step-Down-Chips: SY8303
- DC/DC-Spannungswandler: SCT12A0DHKR
- Netzschalter: SGM2553D
- Antenne: 2,4 GHz 3D
- Betriebstemperaturbereich: 0°C bis 60°C
- Befestigungsschrauben an der Basis: M2 x 8 mm Sechskantschraube
- Material: ABS + PC
- Modulabmessungen: 92 x 64,5 x 35 mm
- Gewicht: 63,1 g
Empfohlene Verwendung
- IoT-Controller
- MINT-Ausbildung
- DIY-Projekte
- Smart Home-Geräte und Smart Home
- Prototyping von IoT-Produkten

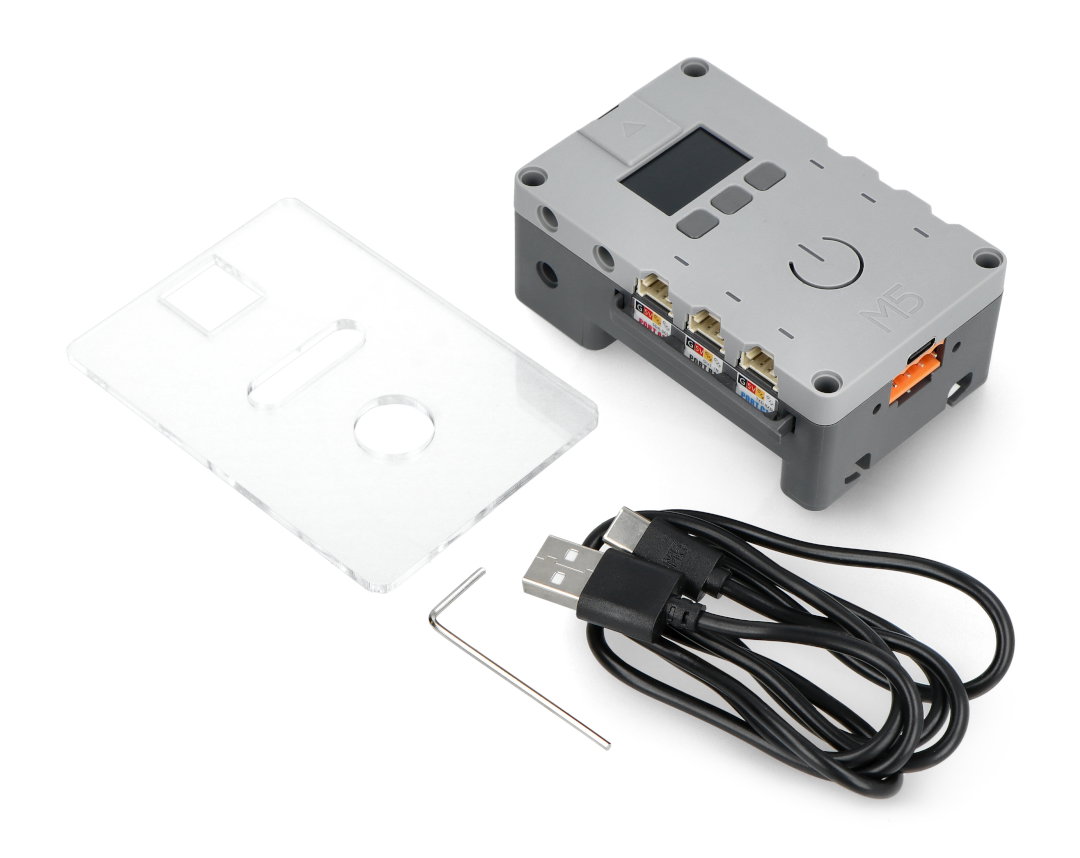

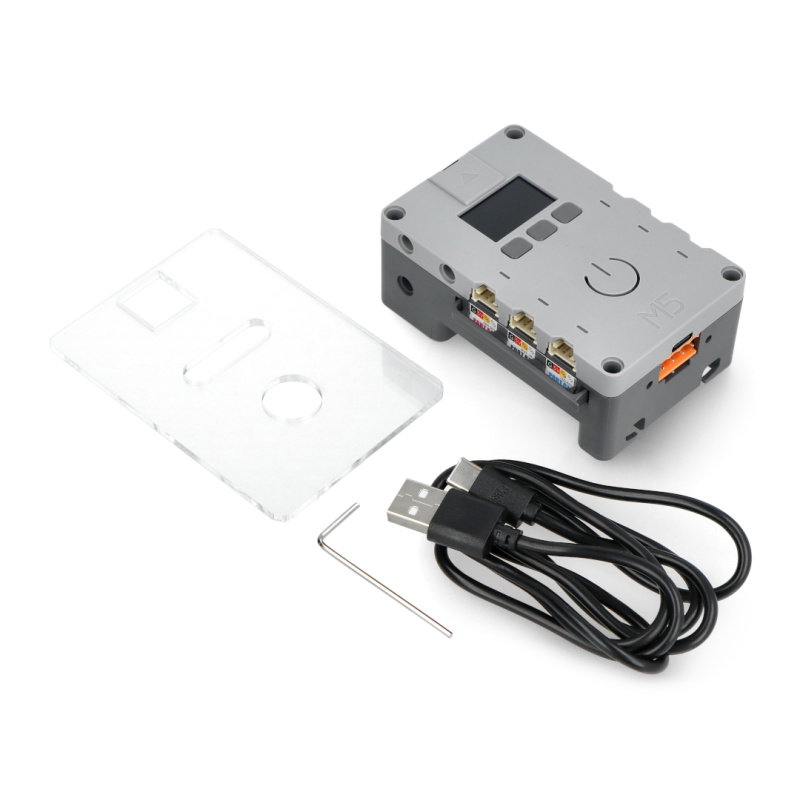

Inhalt des Kits
- M5Stack Station – ESP32 IoT-Entwicklungskit – RS485-Version
- Anschlusskabel mit USB-Typ-C-Stecker, 100 cm lang
- Schützendes Plexiglas
- Inbusschlüssel
