Produktbeschreibung: Gateway H2 - Kommunikationsmodul - ESP32-H2-MINI-1 - ZigBee / Thread / Matter - für M5Core - M5Stack M141 Entwicklungsmodule.
Das Gateway H2 von M5Stack ist ein kompaktes, stapelbares Kommunikationsmodul mit ESP32-H2-MINI-1 Chip, das die Wireless-Protokolle ZigBee 3.0, Thread 1.3 und Matter (basierend auf Thread) unterstützt. Mit integrierter IEEE 802.15.4-Kommunikation und der Möglichkeit, die UART-/SPI-Schnittstellen über einen DIP-Schalter umzuschalten, ist das Gerät ideal für die Entwicklung von IoT-Anwendungen mit Schwerpunkt auf Interoperabilität und Datensicherheit. Darüber hinaus unterstützt es die Hardware-Verschlüsselung und ist damit ideal für Projekte, die einen Schutz der Übertragung erfordern. Seine Fähigkeit, in Multimodulsystemen eingesetzt zu werden, macht es zu einem äußerst flexiblen Werkzeug für Profis.

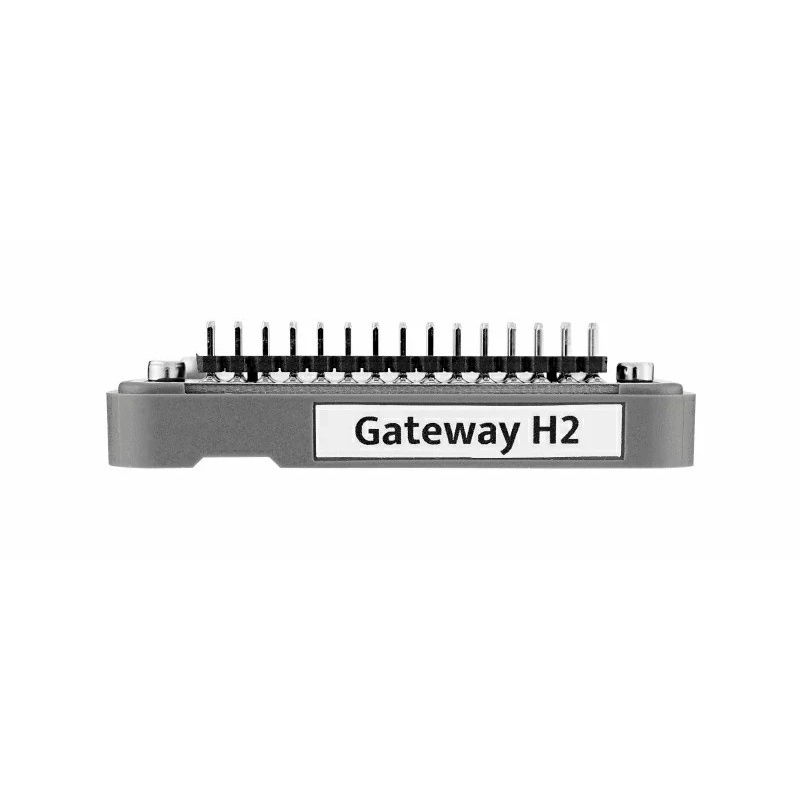

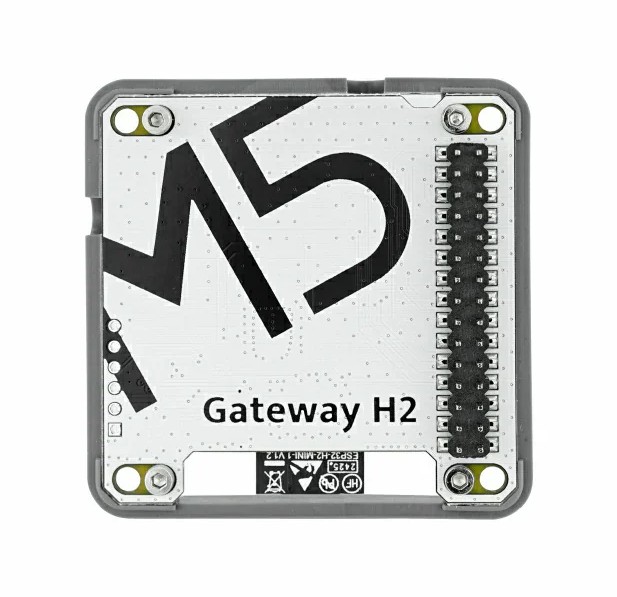

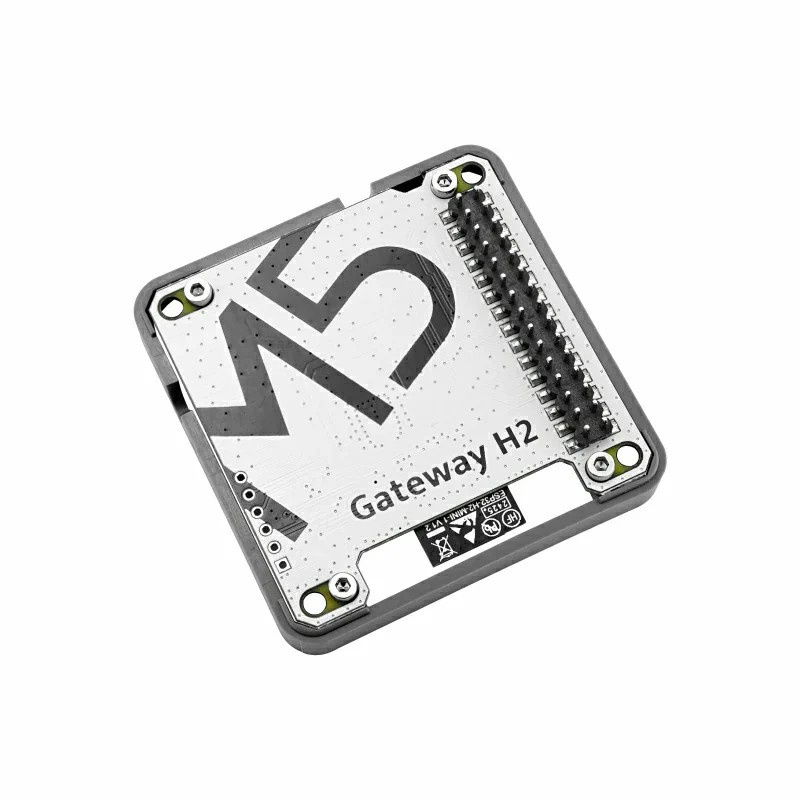

Gateway H2 - Kommunikationsmodul - ESP32-H2-MINI-1 - ZigBee / Thread / Matter - für M5Core - M5Stack M141 Entwicklungsmodule.

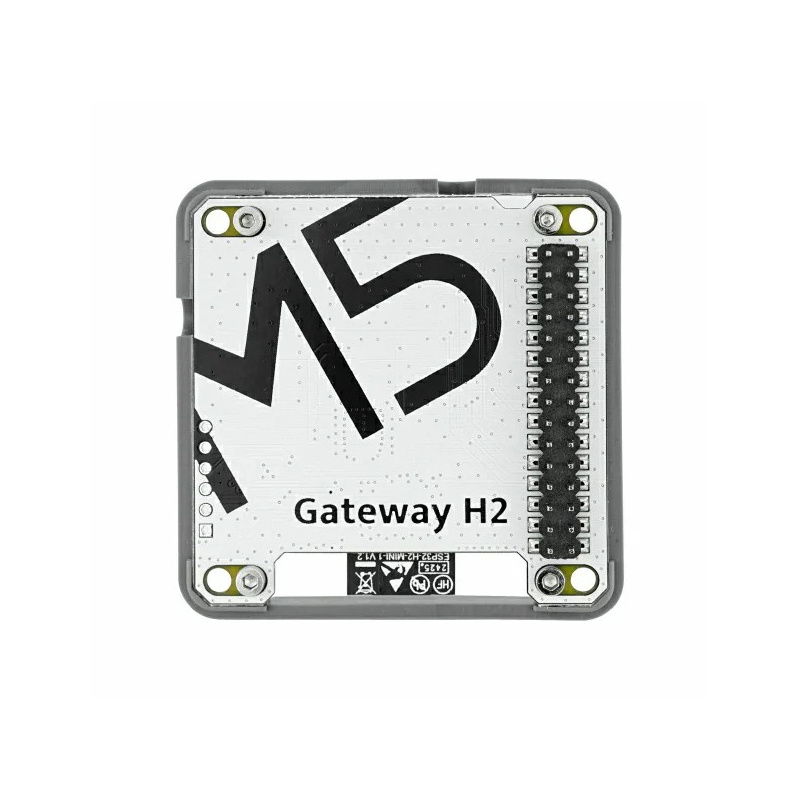

Gateway H2 hat ein eingebautes Hardware-Verschlüsselungsmodul.
Hauptmerkmale des Gateway H2 Moduls
- ESP32-H2-Chip: 32-Bit Single-Core RISC-V-Prozessor, getaktet mit bis zu 96 MHz
- Unterstützung von ZigBee, Thread und Matter: Kompatibilität mit den neuesten IoT-Protokollen
- IEEE 802.15.4 Kommunikation: drahtlose Übertragung mit niedriger Spannung
- 8-poliger DIP-Schalter: einfache Schnittstellenänderung und Funktionskonfiguration
- Hardware-Verschlüsselungsunterstützung: Datensicherheit für IoT-Anwendungen
- Niedriger Stromverbrauch: nur 8,55 mA im Standby-Modus
- Kompatibilität: arbeitet mit UIFlow 2.0, Arduino IDE und ESP-IDF
Pinouts und Kompatibilität mit M5Stack
Das Gateway H2 Modul verwendet den M-Bus und kann mit M5Stack Controllern (z.B. CoreS3, Core2, Fire v2.7) verwendet werden. Dank des DIP-Schalters ist es möglich, die Pinbelegung zu ändern - z.B. zwischen UART und SPI. Das Modul teilt sich Pins mit Bluetooth- und WiFi-Funktionen. Anschlüsse wie RXD, TXD, SPI_MOSI, SPI_MISO, SPI_CLK, SPI_CS und SDA/SCL sind auf dem 30-poligen Stecker verfügbar und erleichtern die Integration in Anwendungen, die eine drahtlose Kommunikation mit niedriger Spannung und eine gemeinsame Nutzung von Signalen mit dem Host erfordern.

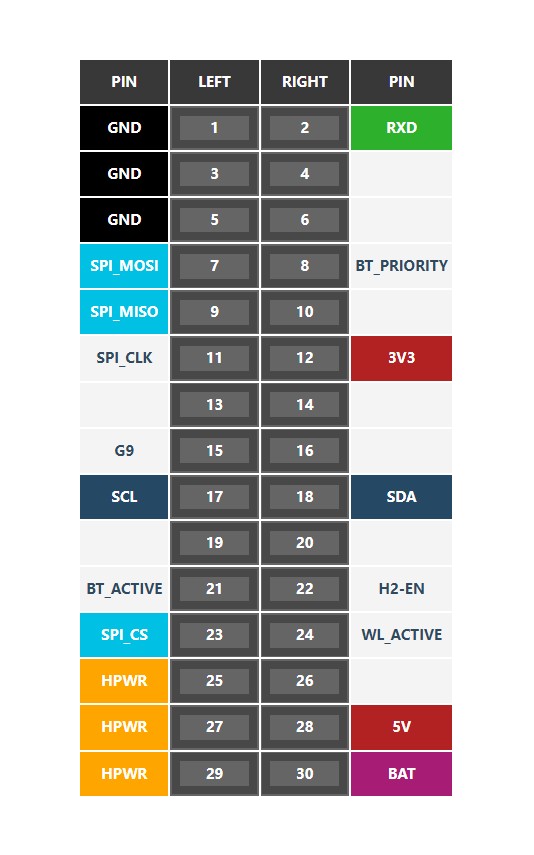

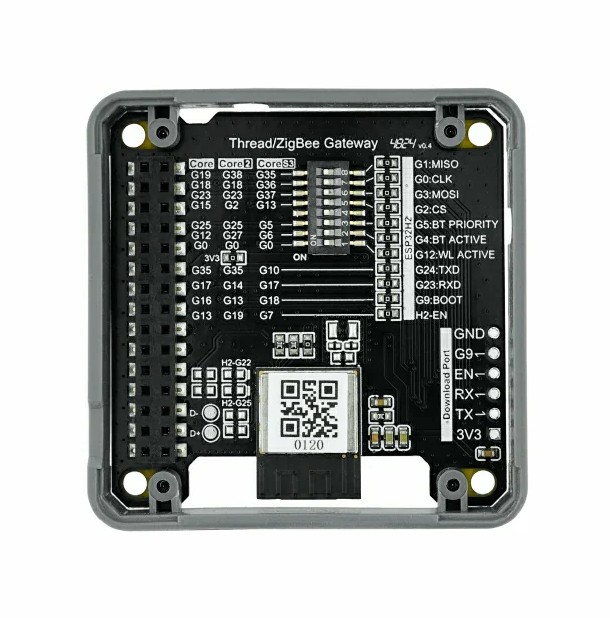

Pinout-Diagramm.

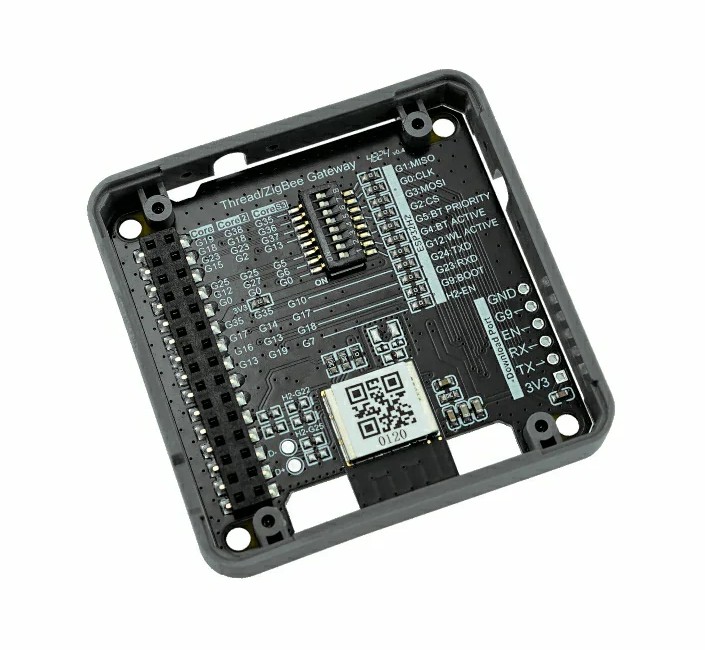

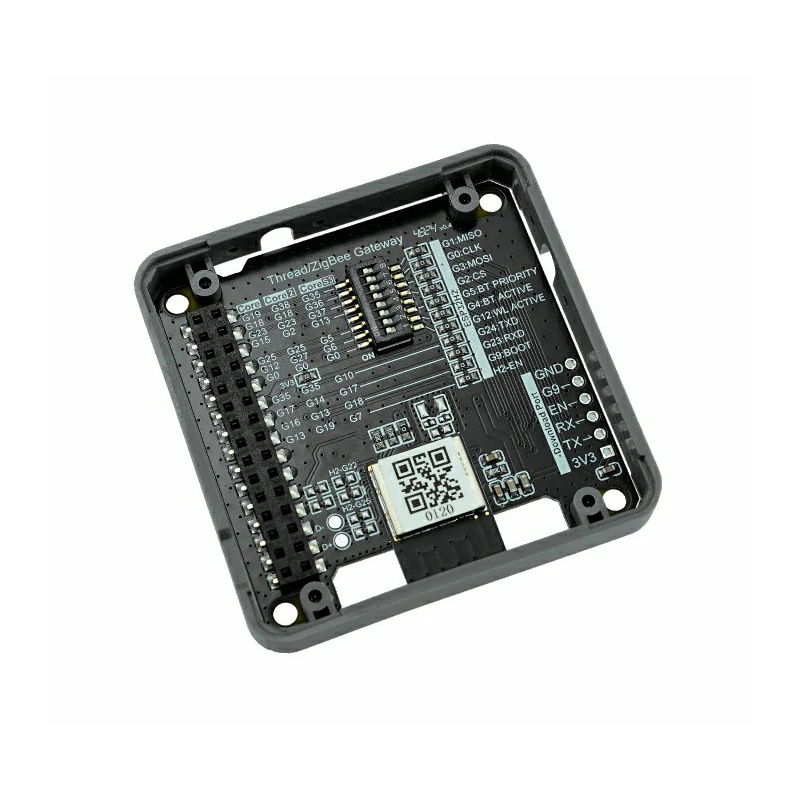

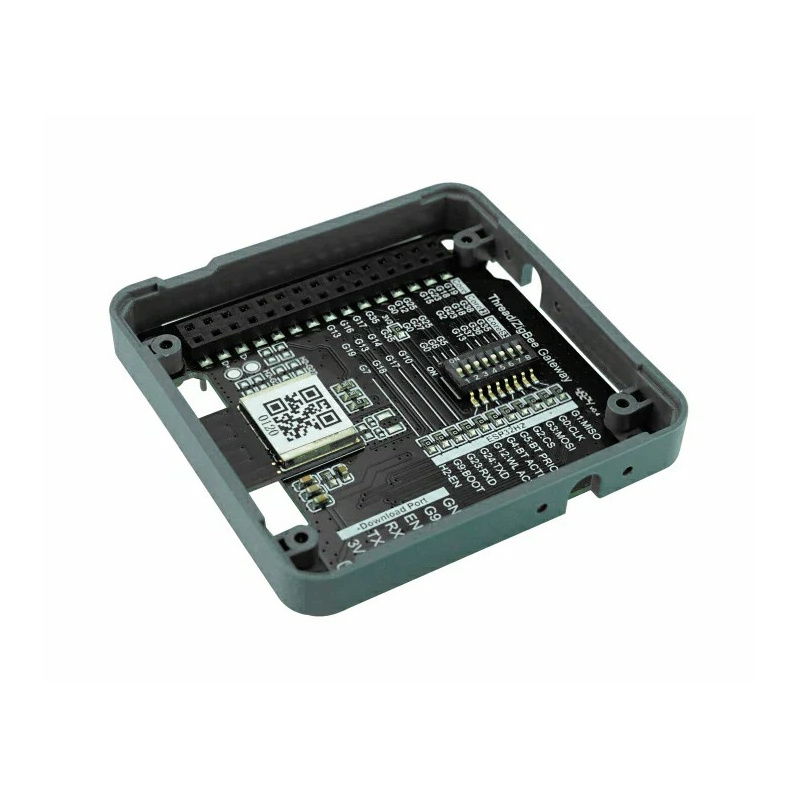

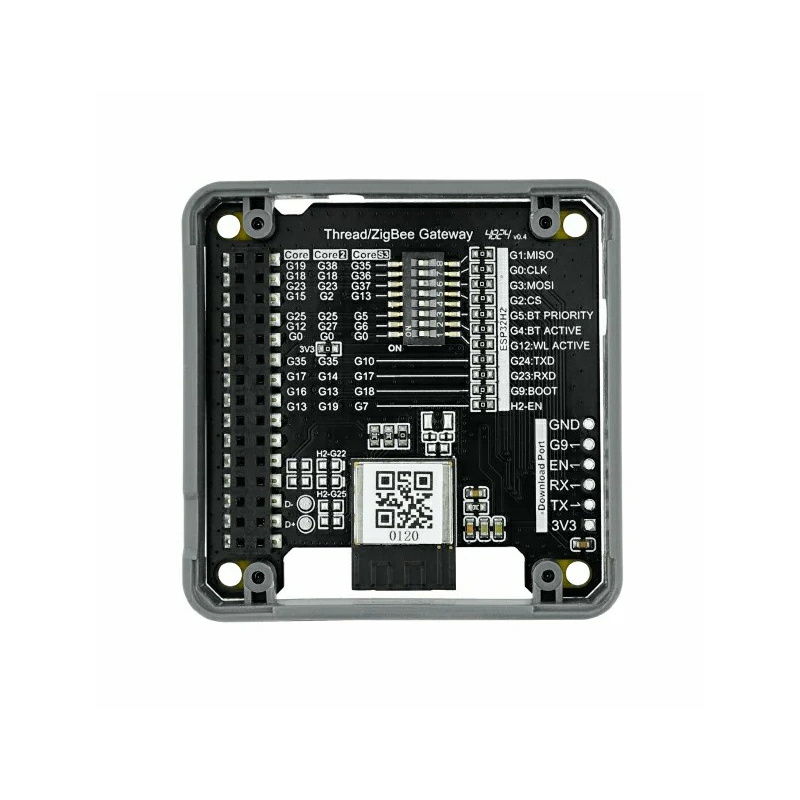

Das Modul basiert auf dem ESP32-H2-MINI-1.
Programmierung und Integration
Das Modul kann mit den Umgebungen Arduino IDE, ESP-IDF und UIFlow 2.0 programmiert werden. Mit der Verfügbarkeit der offiziellen Bibliotheken und der Dokumentation von Espressif ist es möglich, auf einfache Weise Endpunktgeräte zu erstellen, die Matter over Thread, ZigBee-Gateway oder Thread Border Router unterstützen. Die Software kann über die klassische UART-Schnittstelle (über den ESP32 Downloader) hochgeladen werden. Der Hersteller stellt auch ein SDK für die ESP-IDF-Plattform und Schritt-für-Schritt-Anleitungen für alle unterstützten Protokolle zur Verfügung.
Technische Daten des Gateway H2
- SoC: ESP32-H2-MINI-1 (32-bit RISC-V, 96 MHz)
- Flash-Speicher: 2 MB
- Antenne: PCB-Antenne auf der Platine
- Unterstützte Protokolle: IEEE 802.15.4 (ZigBee 3.0, Thread 1.3, Matter)
- Stromverbrauch (Standby): 3,3 V / 8,55 mA
- Stromverbrauch (Betrieb): 3,3 V / 18,35 mA (Thread-Vernetzung)
- DIP-Schalter: 8 Positionen (UART / SPI, Steuerung der Wireless-Funktionen)
- Betriebstemperatur: 0°C bis 40°C
- Abmessungen: 54 x 54 x 13,1 mm
- Gewicht: 11,8 g

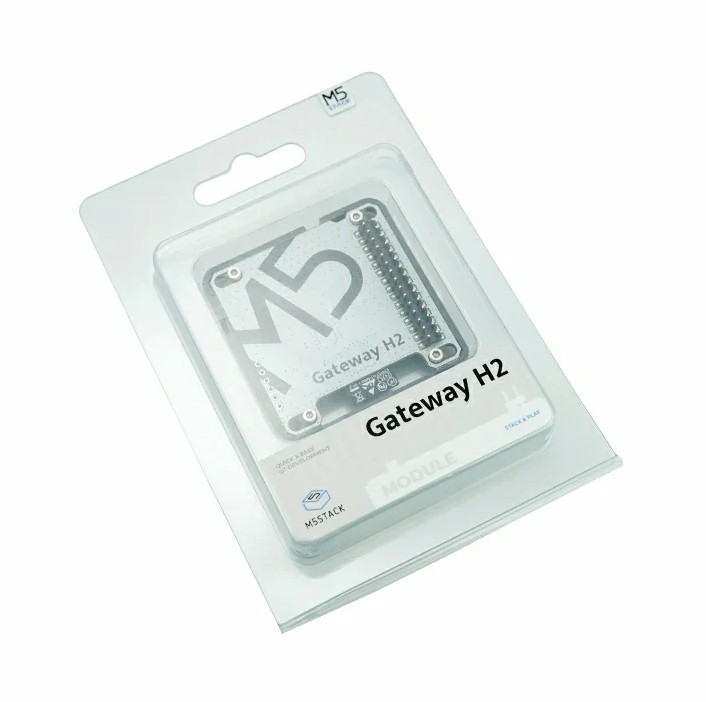

Inhalt des Kits
- 1x Gateway H2-Baustein
Das Gateway H2-Modul ist für den Einsatz mit den M5Stack-Steuerungen der Core-Serie vorgesehen.
