Produktbeschreibung: M5Stack CoreS3 Thread BR – Thread Border Router Entwicklungsmodul – ESP32-S3 + ESP32-H2 – M5Stack K149

Der M5Stack CoreS3 Thread BR ist eine Komplettlösung für den Aufbau und das Testen moderner IoT-Netzwerke auf Basis der Thread-, Matter- und ZigBee- Standards. Das Kit besteht aus einem CoreS3- Controller mit ESP32-S3 -Chip und einem Gateway-H2- Modul mit einem ESP32-H2- Mikrocontroller, der als OpenThread RCP (Radio Co-Processor) fungiert. Dadurch kann das Modul als leistungsstarker Thread-Border-Router eingesetzt werden und IEEE-802.15.4-Netzwerke mit WLAN- und Ethernet-Infrastruktur integrieren. Der CoreS3 Thread BR bietet umfangreiche Multimedia- und Sensorfunktionen, darunter einen 320 x 240 Pixel großen IPS-Touchscreen, eine 0,3-Megapixel-Kamera, Mikrofone, einen HiFi-Lautsprecher, einen Näherungssensor, eine Echtzeituhr und eine 9-Achsen-IMU . Integrierte Grove- Steckverbinder (HY2.0-4P) und eine M5-Bus-Schnittstelle ermöglichen die einfache Erweiterung des Projekts mit zusätzlichen Modulen und Sensoren. Das für die DIN-Schienenmontage geeignete Gehäuse macht das Set ideal für industrielle Anwendungen und die Gebäudeautomation.

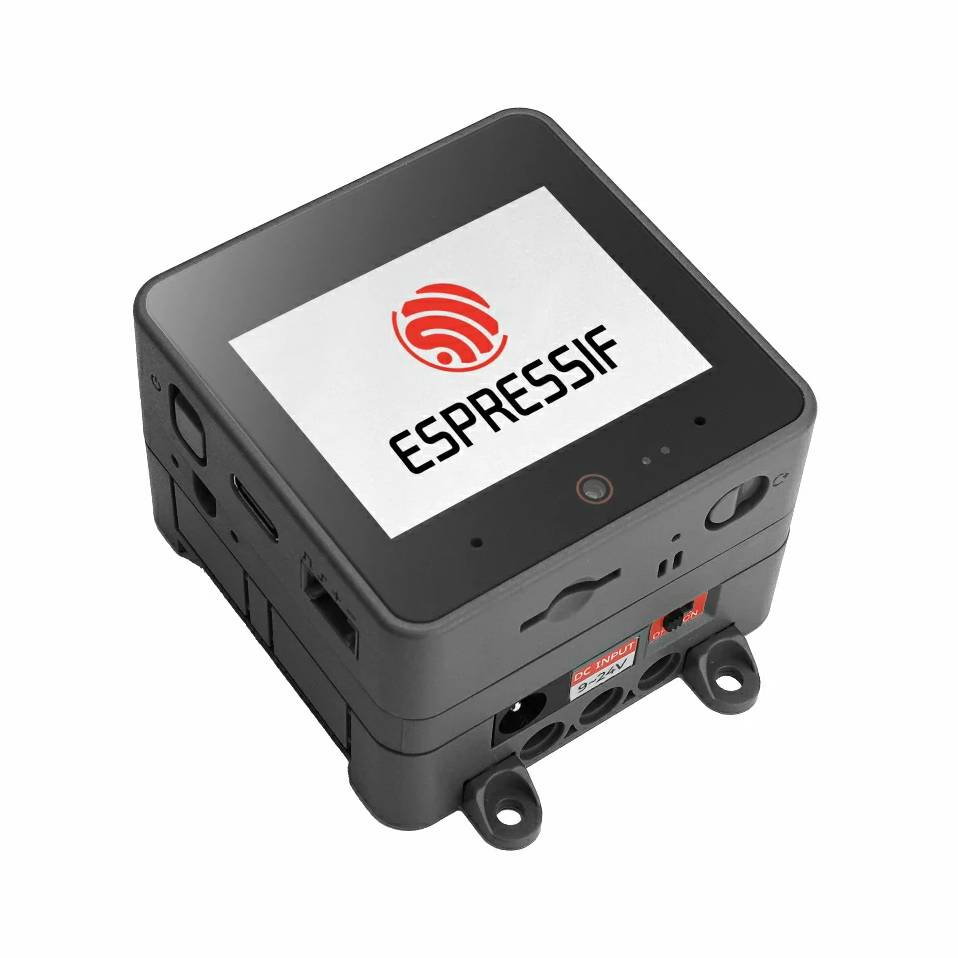

M5Stack CoreS3 Thread BR - Thread Border Router Entwicklungsmodul - ESP32-S3 + ESP32-H2 - M5Stack K149.

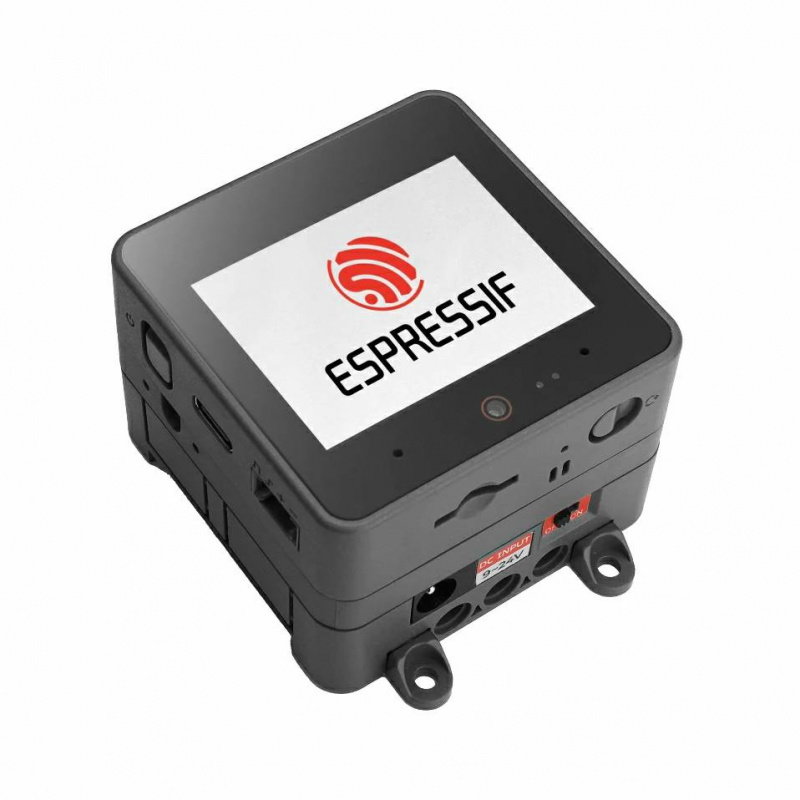

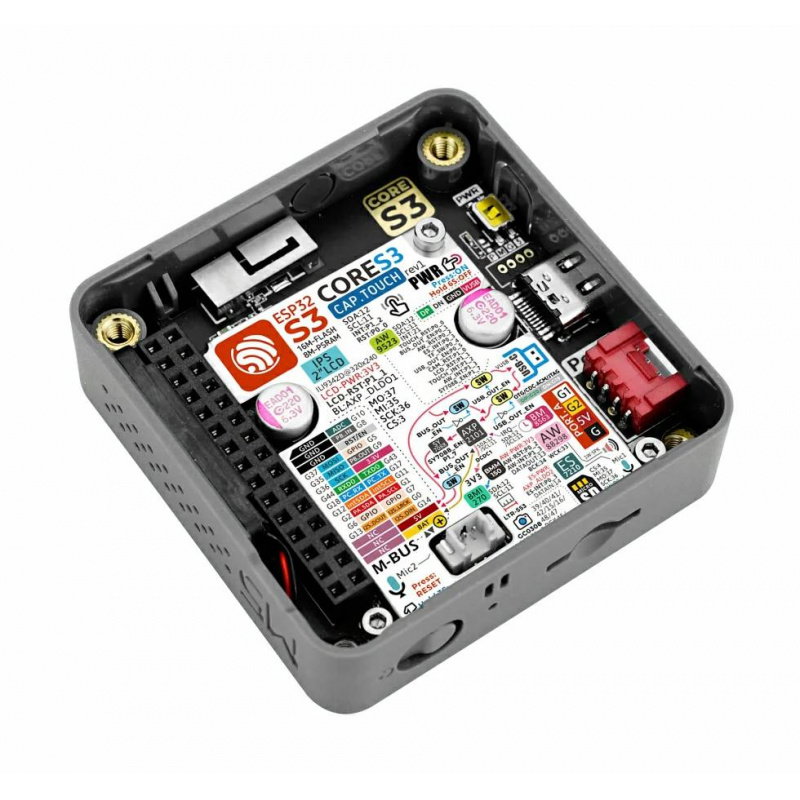

Der M5Stack CoreS3 Thread Border Router kombiniert einen CoreS3-Controller mit einem ESP32-H2-Kommunikationsmodul.

Hauptmerkmale von M5Stack CoreS3 Thread BR

• ESP32-S3 : Xtensa LX7 Dual-Core-Prozessor mit 240 MHz Taktfrequenz für hohe Rechenleistung
• Thread-, Matter- und ZigBee-Unterstützung : Das ESP32-H2-Modul mit IEEE 802.15.4-Kommunikation ermöglicht die Erstellung moderner IoT-Netzwerke.
• 16 MB Flash-Speicher und 8 MB PSRAM : Die große Speicherkapazität ermöglicht die Implementierung umfangreicher Edge-Computing-Anwendungen.

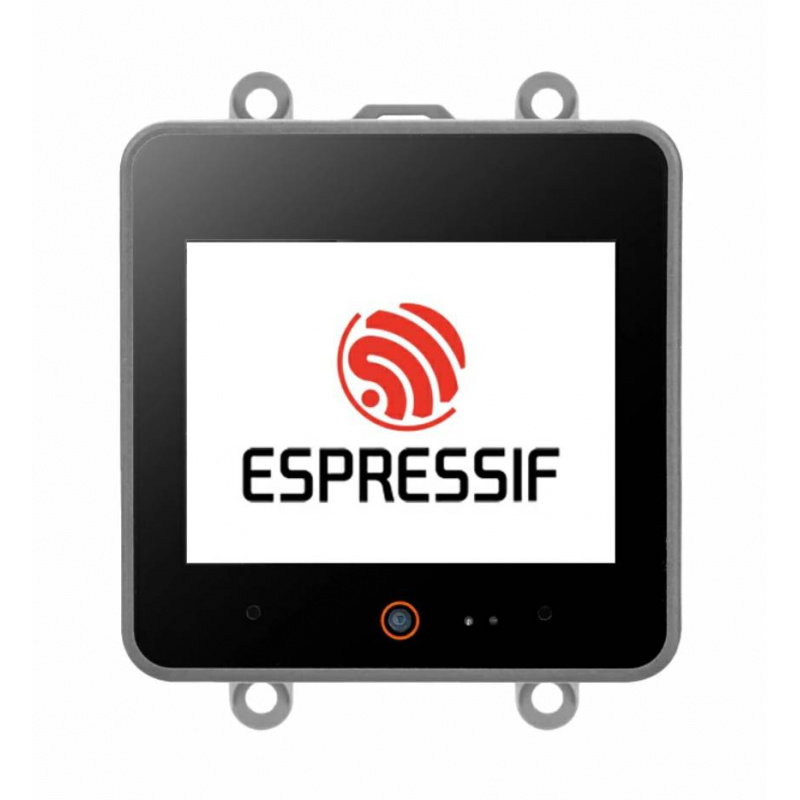

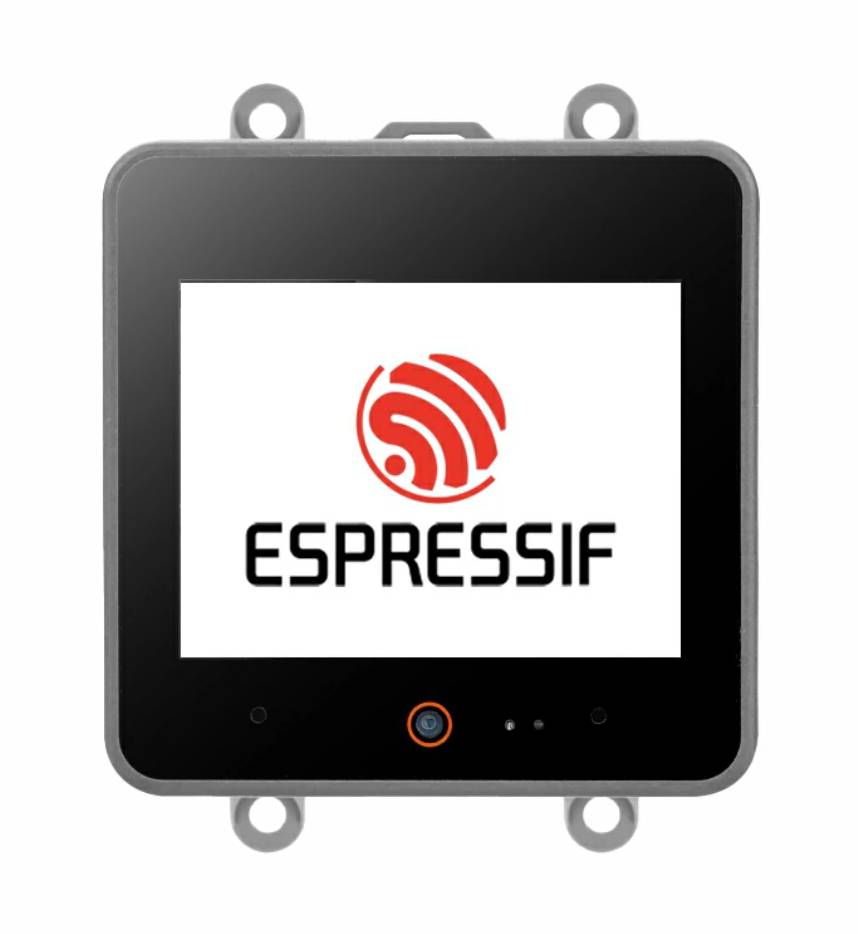

• 2-Zoll-IPS-Touchscreen : Das 320 x 240 Pixel große Display ermöglicht die lokale Bedienung des Geräts.
• GC0308 Kamera : Die integrierte 0,3-MP-Kamera ermöglicht Überwachungs- und Bildanalysefunktionen.
• Verbesserte Audioqualität : Dual-Mikrofon, ES7210-Codec und 1-Watt-Lautsprecher mit AW88298-Verstärker
• Einfache Installation : Gehäuse zur Montage auf einer DIN-Schiene geeignet
• 500-mAh-Akku : Ermöglicht kurzzeitigen mobilen Betrieb oder System-Backup.
• Stromversorgung von 9 V bis 24 V DC : kompatibel mit typischen industriellen Automatisierungsanlagen
• USB-OTG und microSD : einfache Programmierung, Firmware-Updates und Datenspeicherung

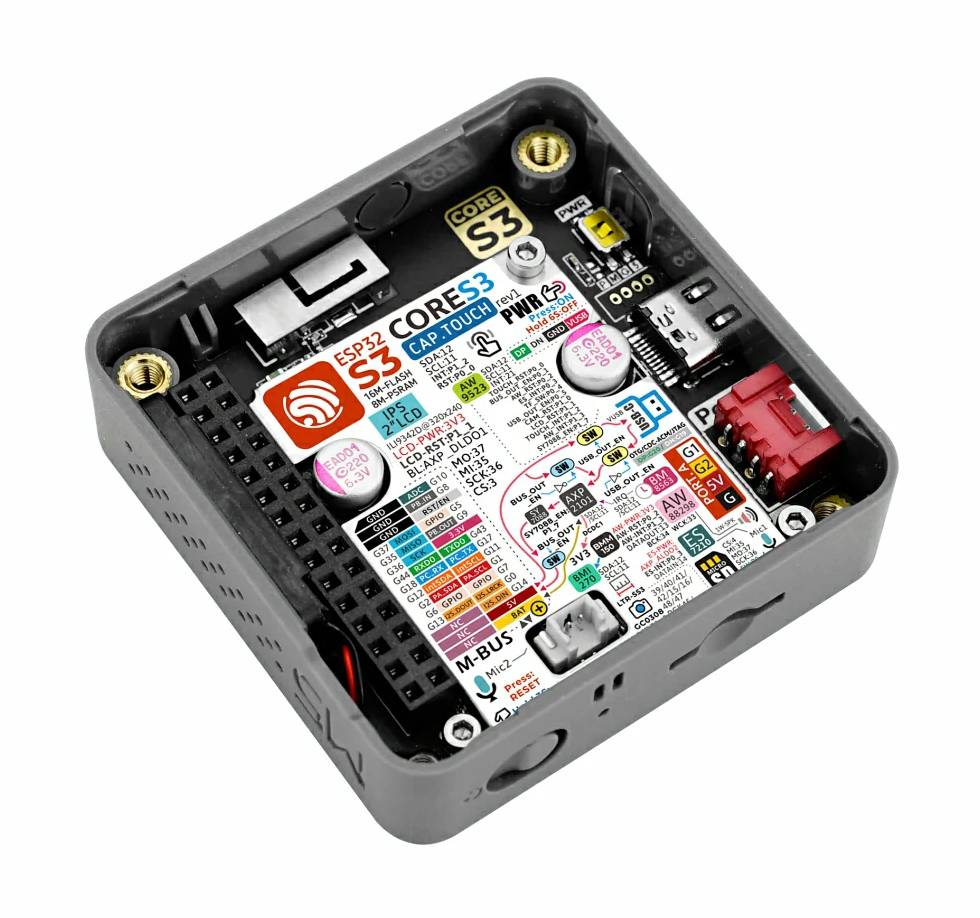

Pinbelegung, Schnittstellen und Kommunikationsmöglichkeiten des Thread Border Routers

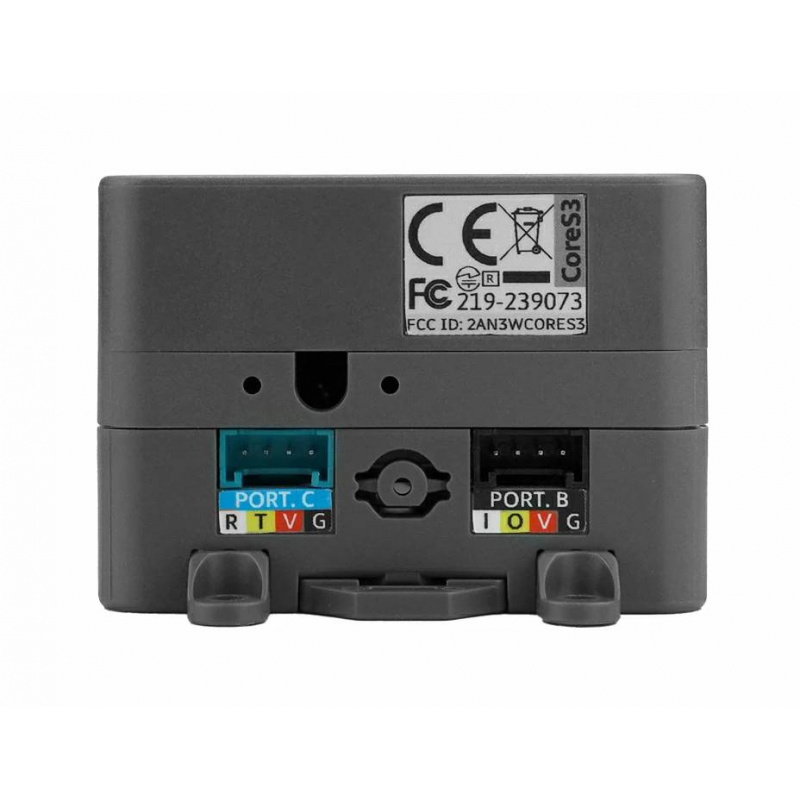

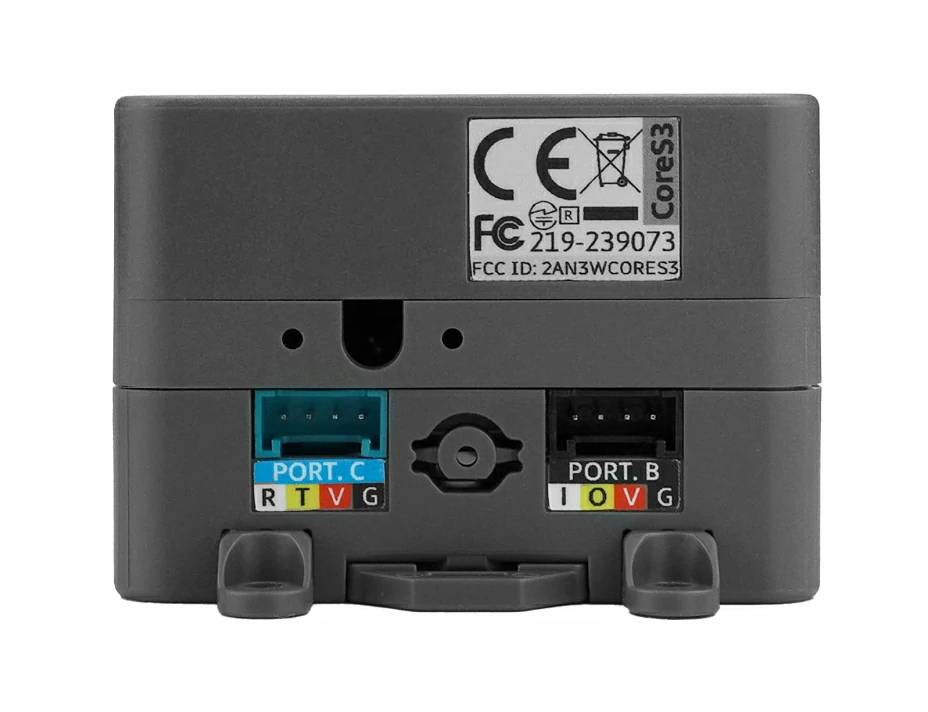

Der M5Stack CoreS3 Thread BR bietet umfangreiche Kommunikationsfunktionen und eine Vielzahl von Schnittstellen für IoT- und Gebäudeautomatisierungsprojekte. Der ESP32-S3-Hauptcontroller stellt 2,4-GHz-WLAN- Konnektivität bereit, während das ESP32-H2-Modul den IEEE-802.15.4- Standard unterstützt, der von Thread-, Matter- und ZigBee-Netzwerken verwendet wird. Das Modul fungiert als Schnittstelle zwischen einem lokalen Netzwerk und energieeffizienten IoT-Geräten. Das Gehäuse verfügt über zwei HY2.0-4P-Anschlüsse, die mit Grove-Modulen und dem M5Stack-Ökosystem kompatibel sind . Zusätzlich bietet ein M5-Bus Zugriff auf UART-, I2C-, SPI-, GPIO- und I2S-Audioschnittstellen. Weiterhin sind ein microSD-Kartensteckplatz , ein USB-OTG-Anschluss und HVIN-Stromanschlüsse für Spannungen von 9 V bis 24 V vorhanden. Integrierte Sensoren wie die BMI270 IMU , das BMM150 -Magnetometer, der Näherungssensor LTR-553ALS-WA und die BM8563 RTC ermöglichen die Realisierung umfassender Überwachungs-, Automatisierungs- und intelligenter Installationssysteme ohne zusätzliche Module.

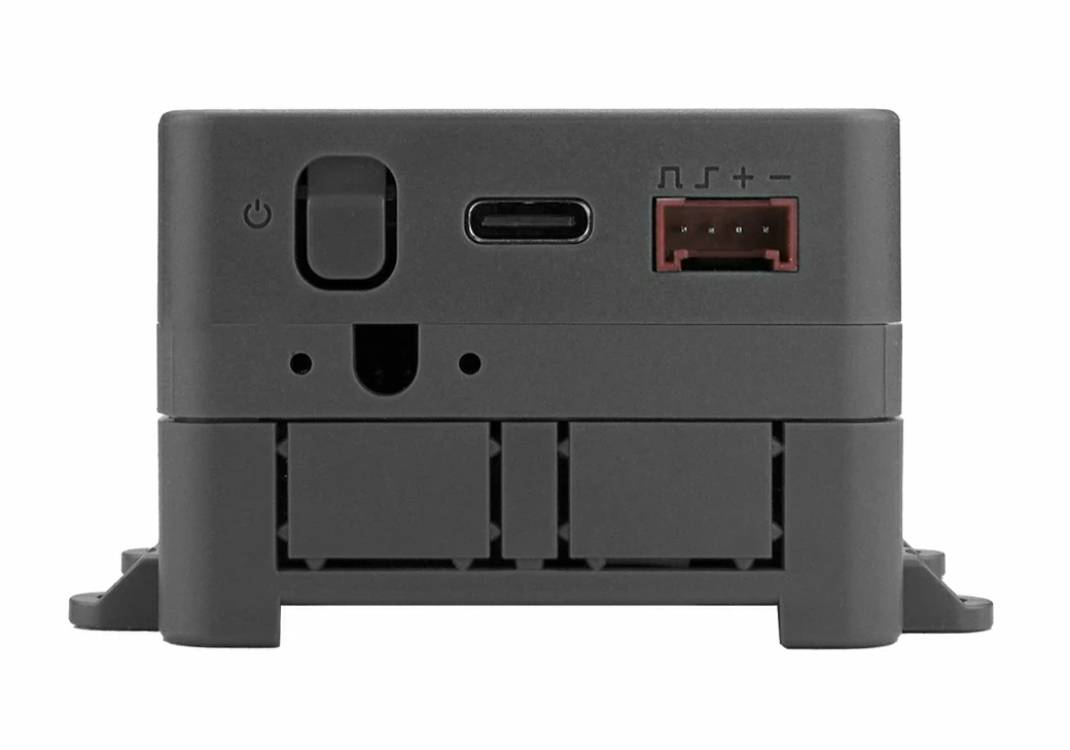

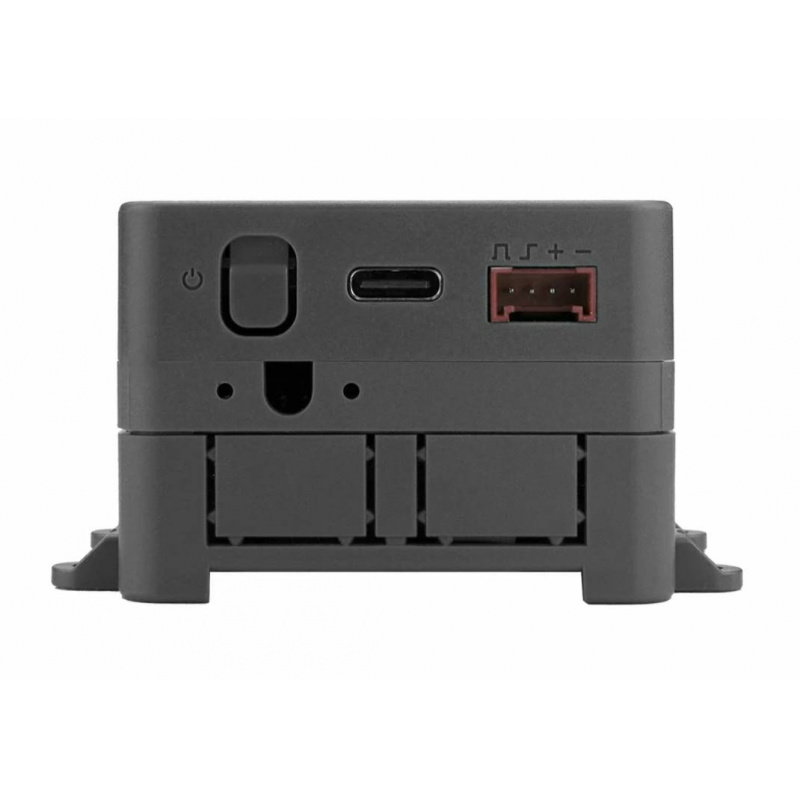

Die Kommunikation gemäß den Thread- und ZigBee-Standards wird durch das Gateway H2-Modul (ESP32-H2) bereitgestellt.

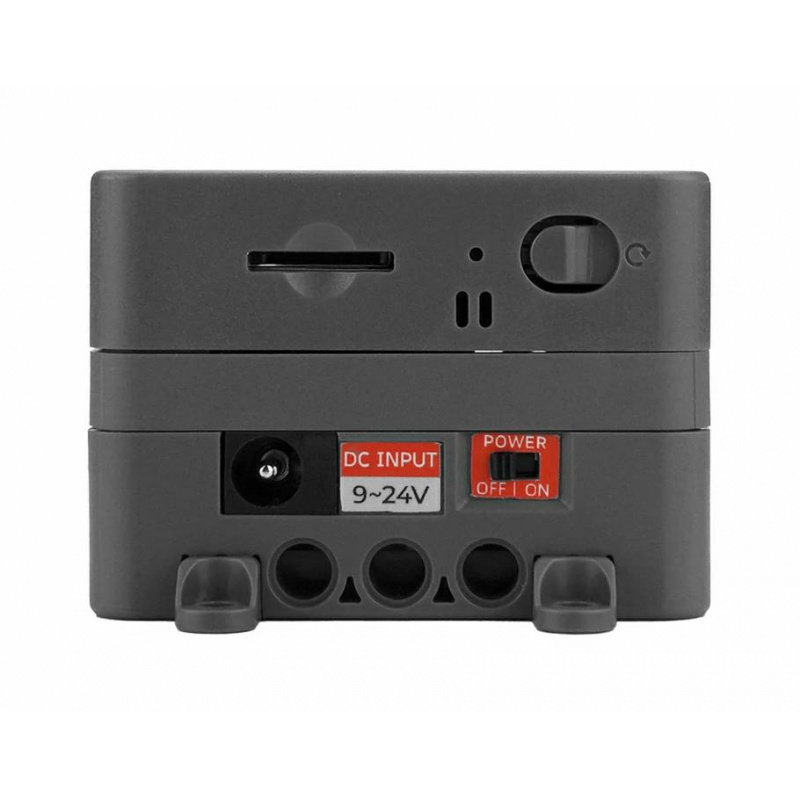

Die DIN-Basis unterstützt externe Stromversorgung über einen weiten Spannungsbereich von 9 V bis 24 V DC.

Programmierung und Integration mit ESP-IDF, Matter und OpenThread

Der CoreS3 Thread BR wurde speziell für IoT-Entwickler und Systemintegratoren konzipiert. Der Hersteller unterstützt das ESP-IDF- Framework und ermöglicht so die Entwicklung fortschrittlicher Anwendungen für ESP32-S3- und ESP32-H2-Geräte. Das Modul ist mit dem OpenThread- Framework, dem Matter SDK und den Espressif-Bibliotheken kompatibel und eignet sich daher ideal für die Entwicklung von Thread Border Router-Gateways. Dank OpenThread RCP- Unterstützung können Sie eigene Border Router, Kommunikationsbrücken und Gebäudeautomationssysteme erstellen, die dem modernen Matter-Standard entsprechen. Die Programmierung erfolgt über einen USB-OTG- Anschluss. Zusätzlicher Flash- und PSRAM-Speicher ermöglichen die Ausführung von Netzwerkanwendungen, lokalen Servern und Edge-KI-Systemen. Das Kit eignet sich sowohl zum Erlernen der Thread- und ZigBee-Technologien als auch zur Entwicklung professioneller Prototypen für Smart-Home- Geräte, Datenkonzentratoren und industrielle Überwachungssysteme.

Technische Spezifikationen des M5Stack CoreS3 Thread Border Routers

• Hauptprozessor: ESP32-S3 Xtensa LX7 Dual-Core 240 MHz
• RCP-Coprozessor: ESP32-H2-MINI-1 RISC-V Single-Core 96 MHz
• Speicher: 16 MB Flash, 8 MB PSRAM
• WLAN-Verbindung: 2,4 GHz
• Drahtlose Konnektivität: IEEE 802.15.4
• Unterstützte Standards: Thread, Matter, ZigBee
• Display: IPS 2'' 320 x 240 px ILI9342C
• Touchpanel: FT6336U
• Kamera: GC0308 0,3 MPx
• IMU: BMI270
• Magnetometer: BMM150
• RTC: BM8563
• Näherungssensor: LTR-553ALS-WA
• Audio-Codec: ES7210
• Lautsprecher: 1W AW88298
• Mikrofone: 2 Stück.
• Speicherkartensteckplatz: microSD
• USB-Anschluss: USB-OTG
• Erweiterungsschnittstellen: 2x HY2.0-4P, M5-Bus
• Stromversorgung: 9 V bis 24 V Gleichstrom
• Akku: Li-Polymer 500 mAh
• Montage: DIN-Schiene
• Abmessungen: 54 x 54 x 38,1 mm
• Gewicht: 91 g

Inhalt des Sets

• 1x M5Stack CoreS3 Thread BR
• 1x 2,5-mm-Inbusschlüssel
• 4x Befestigungsclip
• 1x DIN-Montagehalterung

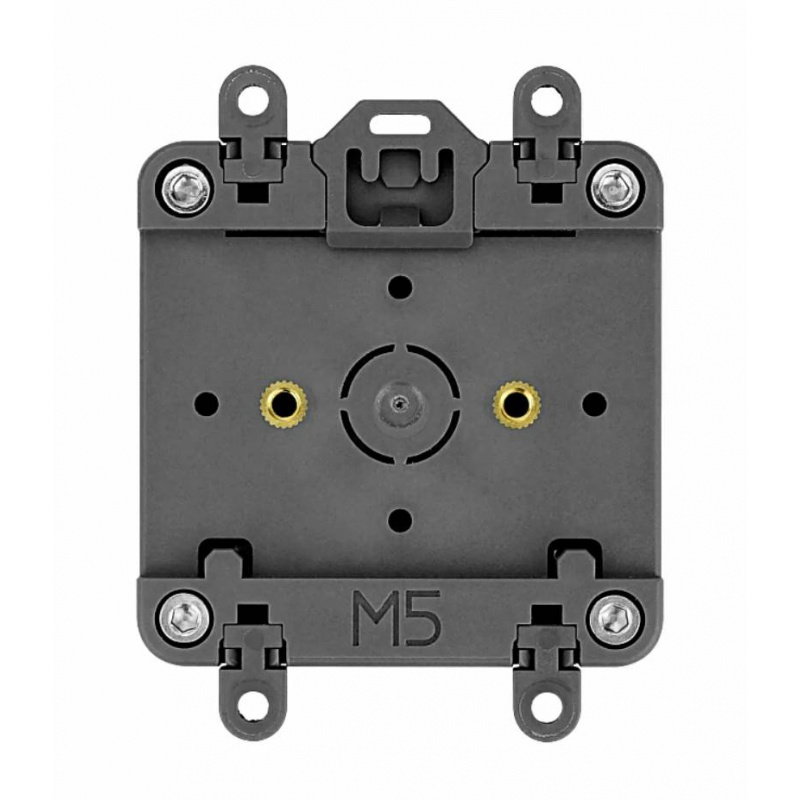

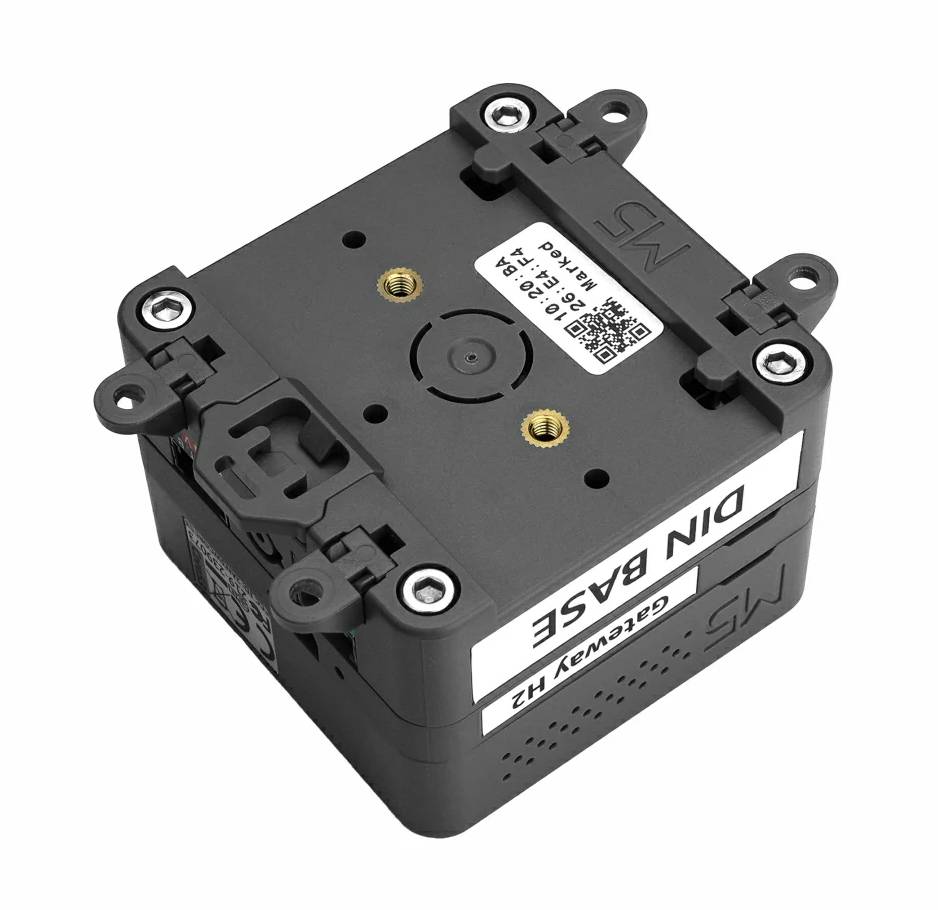

Die DIN-Schienenhalterung erleichtert die Montage in Schaltschränken.
