Produktbeschreibung: LoRaWAN EU868-Modul – STM32WLE5 – für M5Core- und M5Stack-Entwicklungsmodule (M148)
Das Modul ist für IoT-Systeme konzipiert, die Datenübertragung über große Entfernungen bei minimalem Stromverbrauch erfordern. Der in die RAK3172- Lösung integrierte STM32WLE5 bietet hohe Leistung und volle Unterstützung für das LoRaWAN-Protokoll 1.0.3 . Das Modul kann sowohl in LoRaWAN- Netzwerken mit Kommunikationsgateways als auch im direkten Peer-to-Peer- Kommunikationsmodus betrieben werden. Integrierte DIP-Schalter ermöglichen die komfortable Zuordnung der UART- Leitungen zu verschiedenen M5Stack -Controllern, während die mitgelieferte Gummiantenne die Verbindungsstabilität und die Übertragungsreichweite erhöht. Dank seines sehr geringen Stromverbrauchs im Schlafmodus eignet sich das Modul ideal für batteriebetriebene Anwendungen und Systeme mit einer Laufzeit von mehreren Monaten.

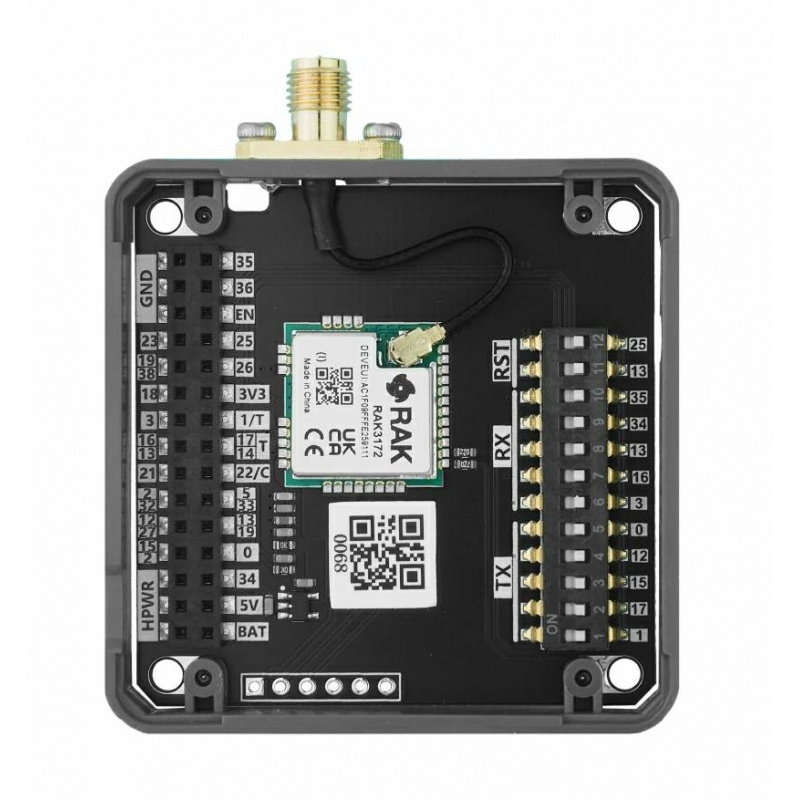

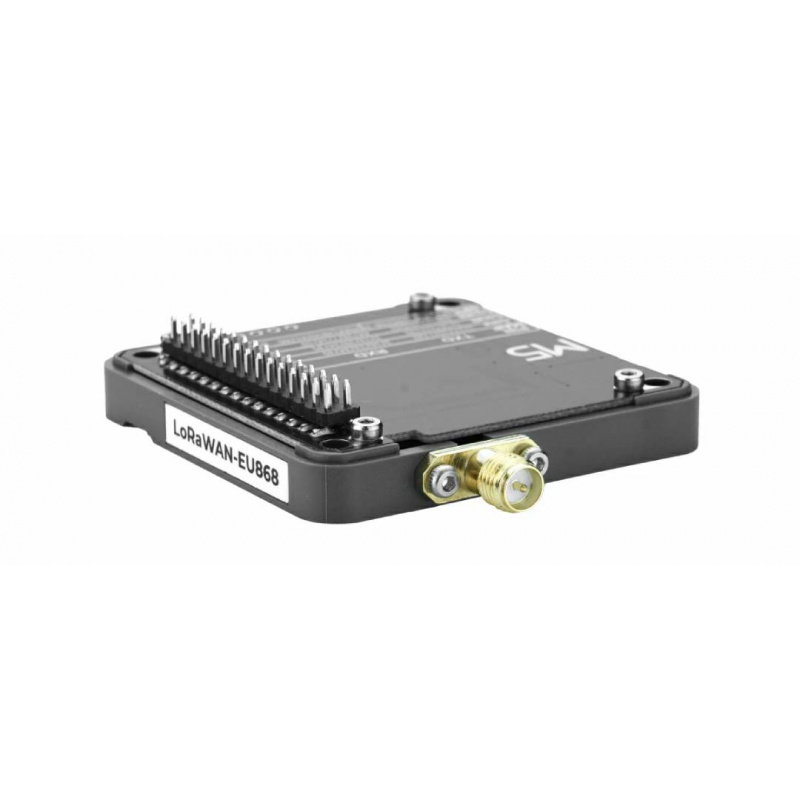

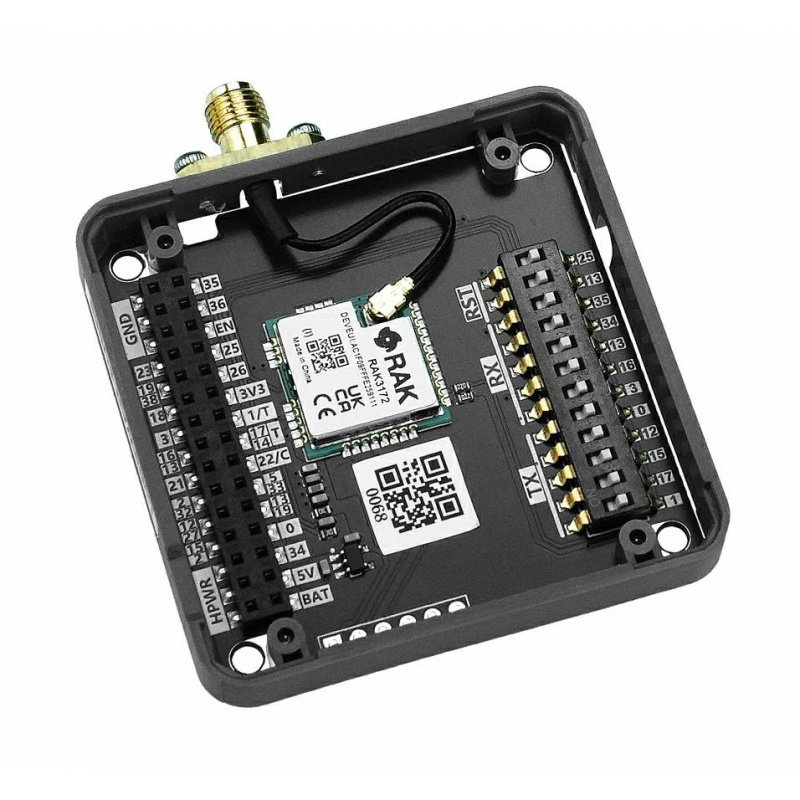

LoRaWAN EU868 Modul - STM32WLE5 - für M5Core - M5Stack M148 Entwicklungsmodule.

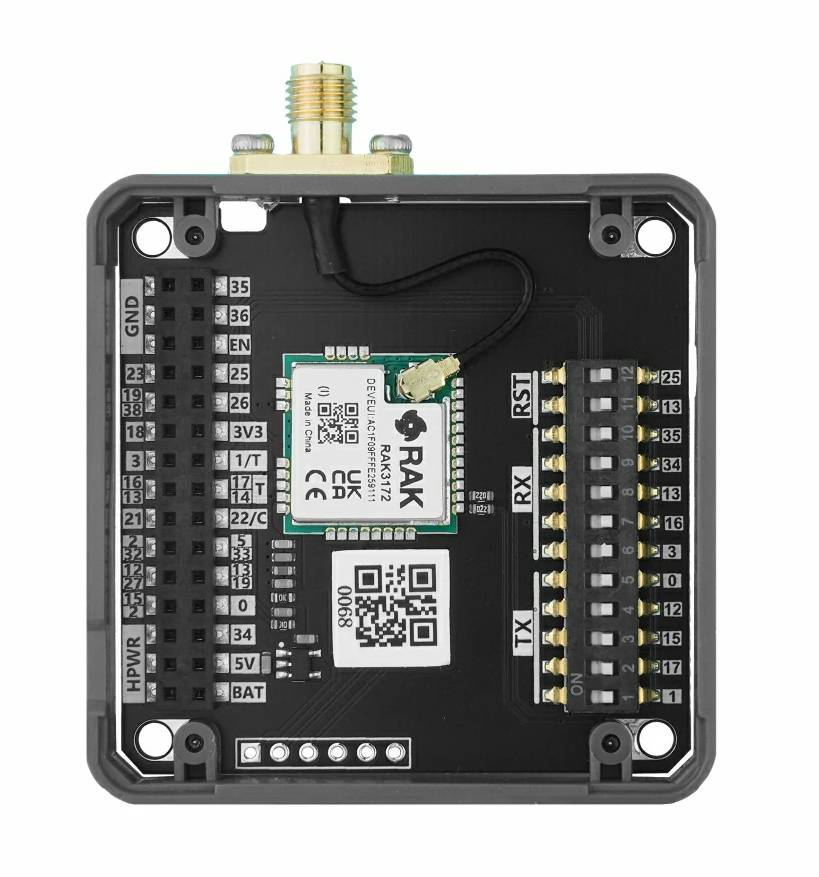

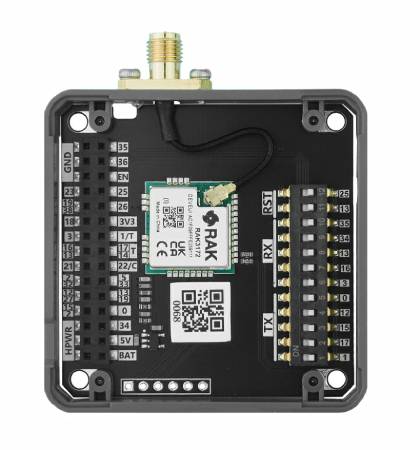

Das Modul verwendet den RAK3172-8-SM-I.
Hauptmerkmale des LoRaWAN-Moduls
- STM32WLE5-Chip : Integrierte LoRa-Lösung mit 256 KB Flash-Speicher und 64 KB RAM
- EU868-Band : Einhaltung der europäischen Funkvorschriften für den Frequenzbereich von 863 MHz bis 870 MHz
- LoRaWAN 1.0.3 : Unterstützung für die Modi Klasse A, Klasse B und Klasse C
- P2P-Kommunikation : direkter Datenaustausch zwischen Geräten ohne Gateway.
- OTAA und ABP : Zwei Möglichkeiten zur Aktivierung von Geräten im LoRaWAN-Netzwerk
- UART-Schnittstelle : Kommunikation mittels AT-Befehlen
- Hohe Empfängerempfindlichkeit : bis zu -137 dBm
- Sendeleistung : bis zu 19 dBm
- Geringer Stromverbrauch : Schlafmodus ab 3,69 µA

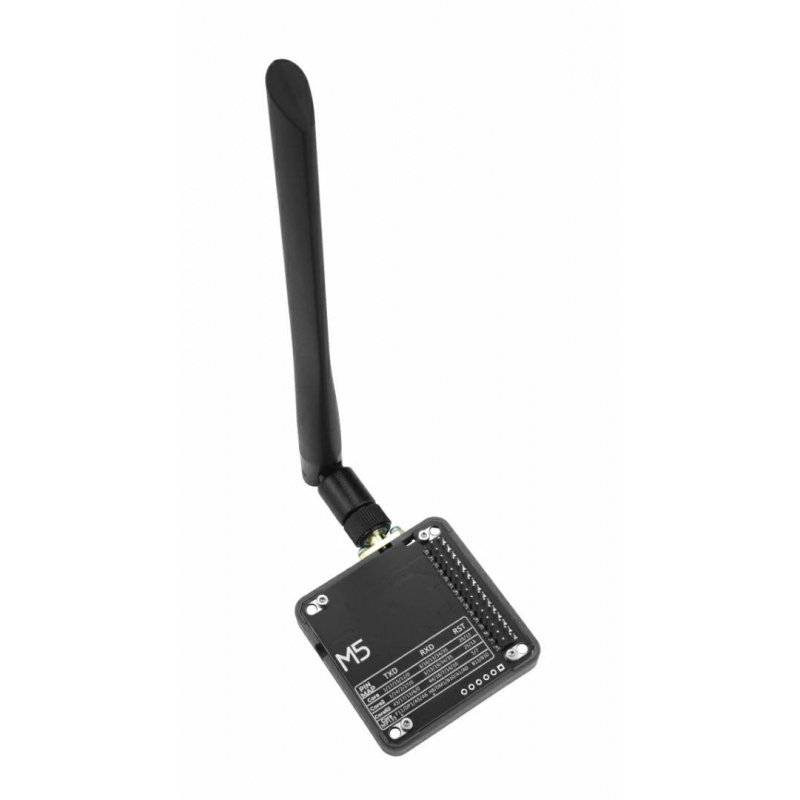

- 2,8 dBi Antenne : Erhöhte Reichweite und Übertragungsstabilität
- Unterstützung für Arduino IDE und UiFlow2 : Schneller Einstieg mit dem Modul
Kompatibilität mit der M5Stack-Plattform

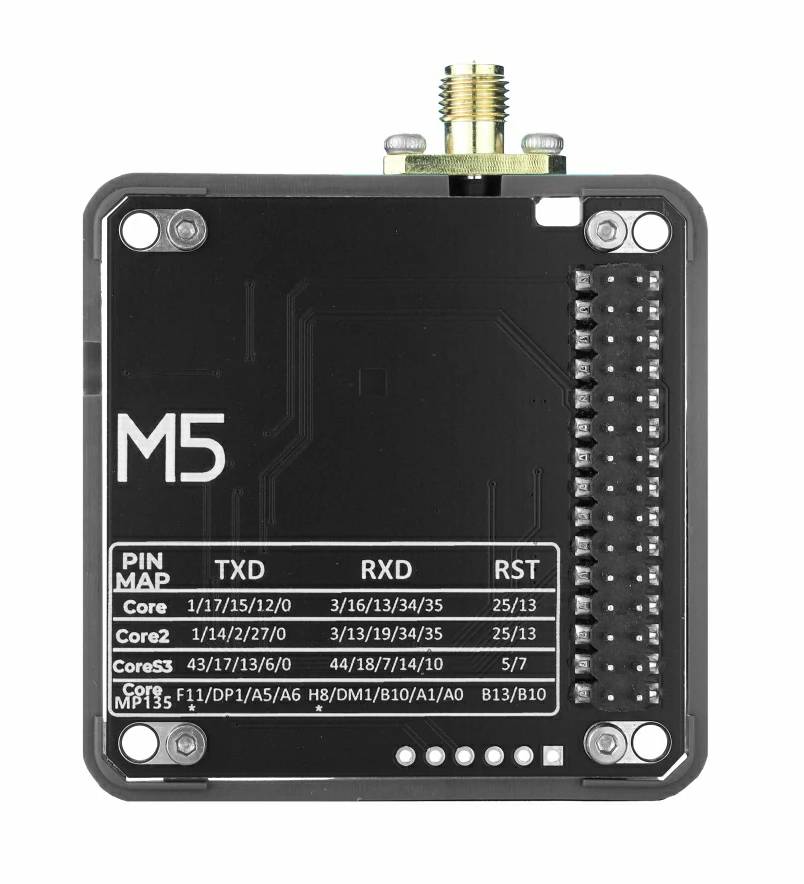

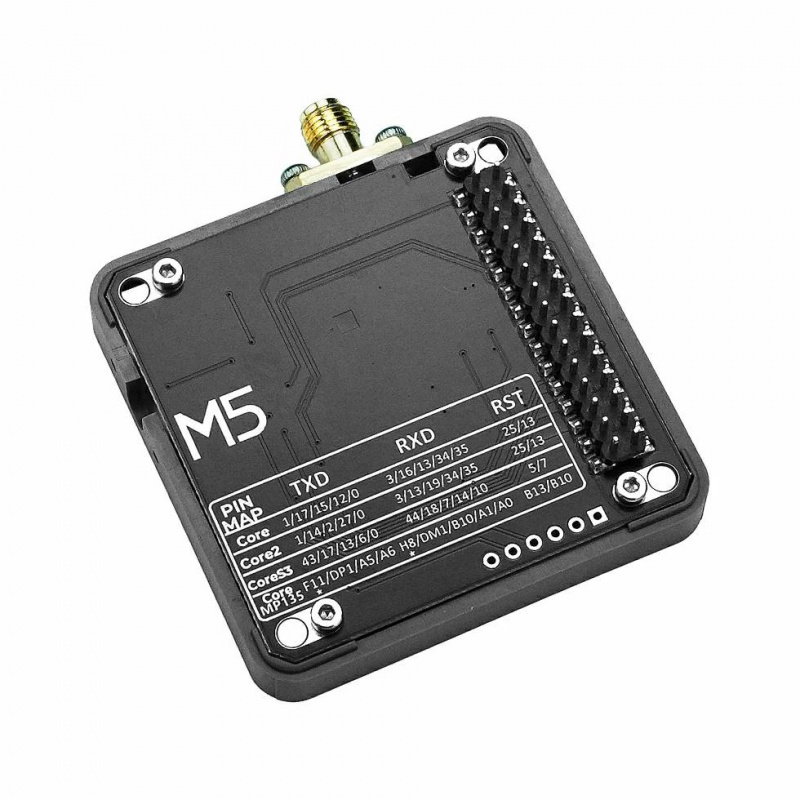

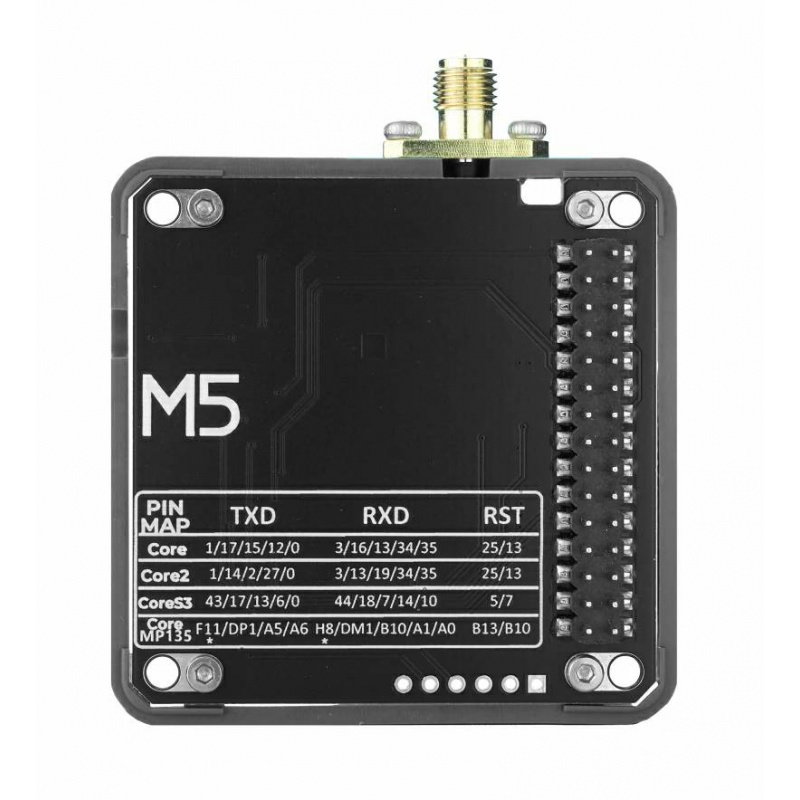

Das Modul nutzt den M5-Bus-Bus und ist für die Verwendung mit CoreS3 , CoreS3 SE , Core2 v1.1, Tough , Basic v2.7 , M5GO IoT Kit v2.7 ausgelegt. Fire v2.7, Core2 für AWS, Tab5 und CoreMP135 . Integrierte DIP-Schalter ermöglichen die Neuzuordnung der UART-Leitungen und die Anpassung der Verbindungen an eine bestimmte Hardwareplattform.
LoRaWAN-Technologie in IoT-Systemen
Die LoRaWAN-Technologie wurde für IoT-Geräte entwickelt , die geringe Datenmengen über sehr große Entfernungen mit minimalem Stromverbrauch übertragen müssen. Im Vergleich zu Lösungen auf Basis von WLAN oder Bluetooth ermöglicht sie die Kommunikation über Distanzen von bis zu mehreren Kilometern bei monate- oder sogar jahrelangem Batteriebetrieb. Das M5Stack LoRaWAN EU868-Modul unterstützt drei LoRaWAN-Betriebsklassen. Klasse A bietet den geringsten Stromverbrauch und ist ideal für Sensoren, die Daten periodisch senden. Klasse B ermöglicht zyklische Empfangsfenster, während Klasse C eine nahezu konstante Empfangsbereitschaft bietet und sich daher für industrielle Steuerungs- und Automatisierungssysteme eignet.

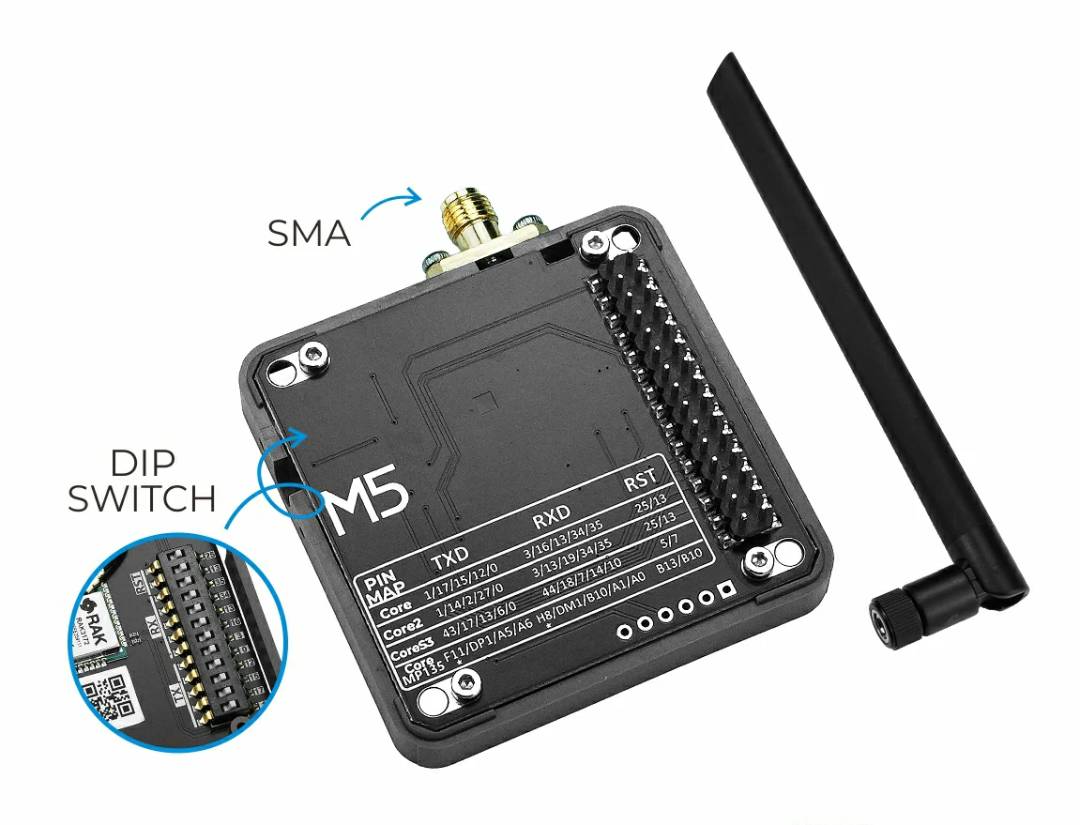

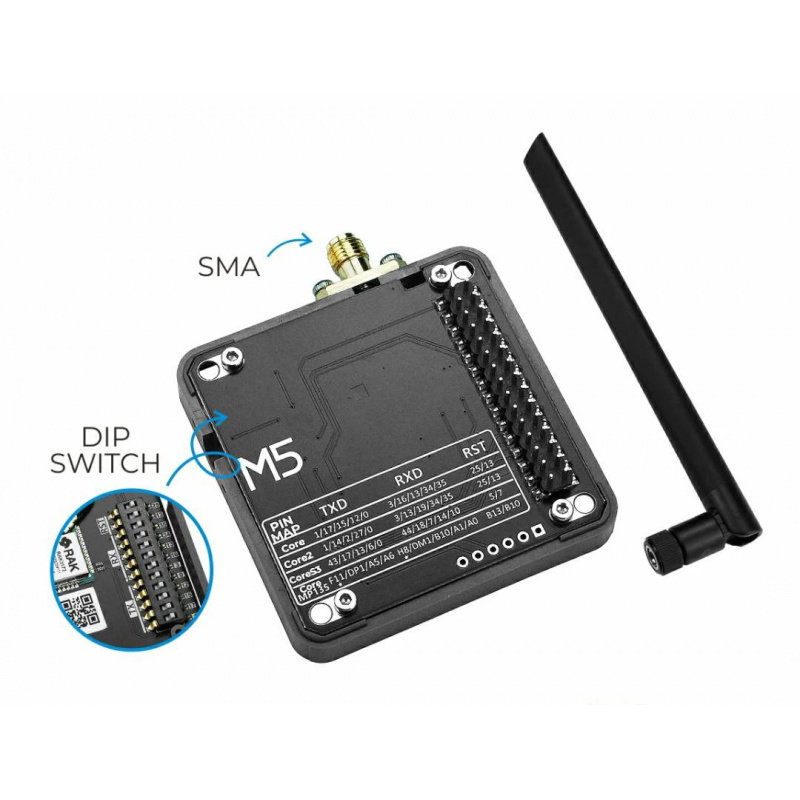

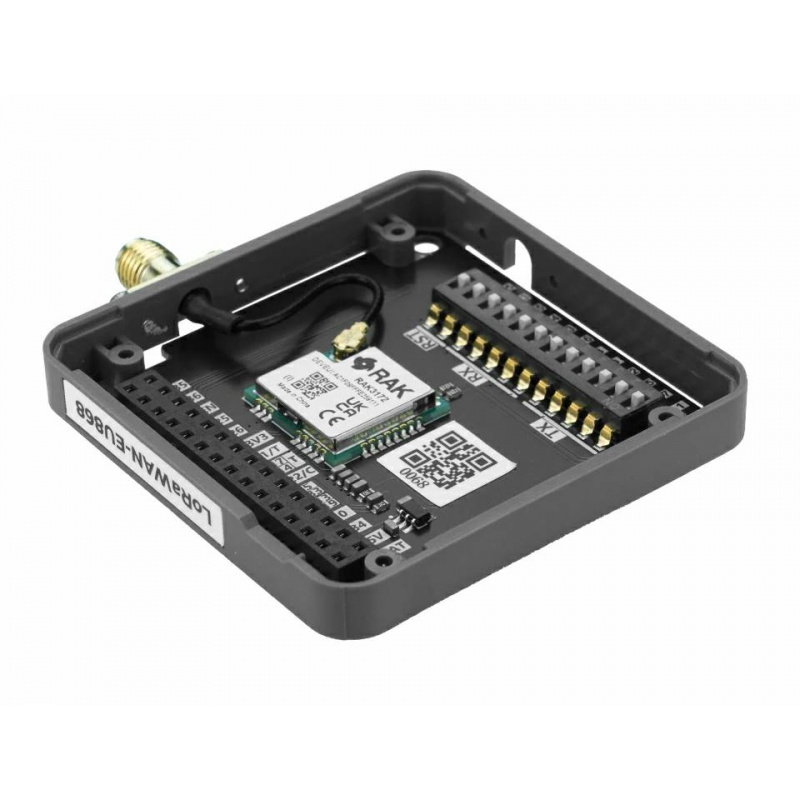

Integrierte DIP-Schalter ermöglichen das Umschalten der UART-Kommunikationspins, um verschiedene Steuerungsplattformen zu unterstützen.
Im Set enthaltene Elemente.
Technische Spezifikationen des LoRaWAN EU868-Moduls
- LoRa-Chip: STM32WLE5 (RAK3172-8-SM-I)
- Flash-Speicher: 256 kB
- RAM: 64 kB
- Unterstütztes Frequenzband: EU868 (863 MHz bis 870 MHz)
- Protokoll: LoRaWAN 1.0.3
- Unterstützte LoRaWAN-Klassen: Klasse A, Klasse B, Klasse C
- Aktivierungsmodi: OTAA, ABP
- Kommunikationsmodi: LoRaWAN, P2P
- Kommunikationsschnittstelle: UART 115200 bps, AT-Befehle
- Empfängerempfindlichkeit: -137 dBm
- Maximale Sendeleistung: 19 dBm
- Antenne: SMA, Gewinn 2,8 dBi
- Standby-Stromverbrauch: 6,70 mA bei 5 V
- Stromverbrauch im Schlafmodus: 9 µA bei 5 V oder 3,69 µA bei 3,3 V
- Stromverbrauch während des P2P-Datenempfangs: 8,27 mA bei 5 V
- Stromverbrauch bei kontinuierlicher P2P-Übertragung: 80,38 mA bei 5 V
- Betriebstemperatur: 0 °C bis 40 °C
- Antennenabmessungen: 198 x 13 mm
- Modulabmessungen: 54 x 63,6 x 7,6 mm
- Gewicht: 16,1 g

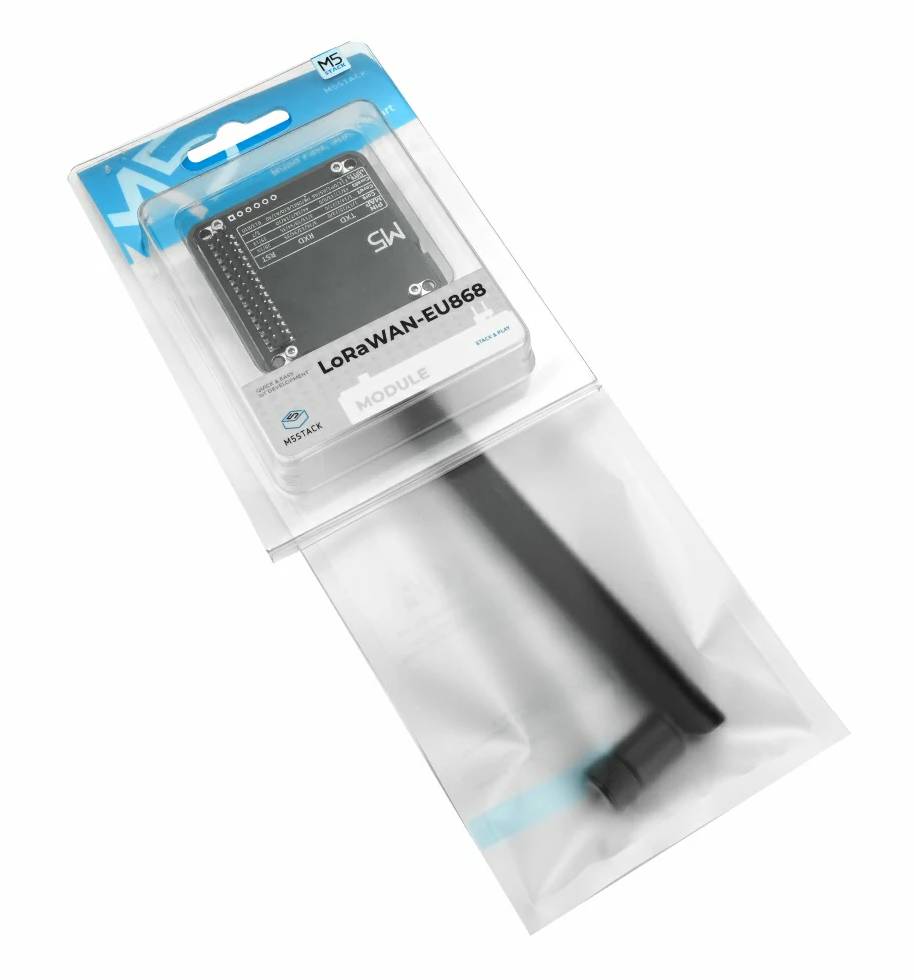

Inhalt des Sets
- 1x LoRaWAN-Kommunikationsmodul für das EU868-Band
- 1x 868-MHz-Antenne mit SMA-Anschluss
