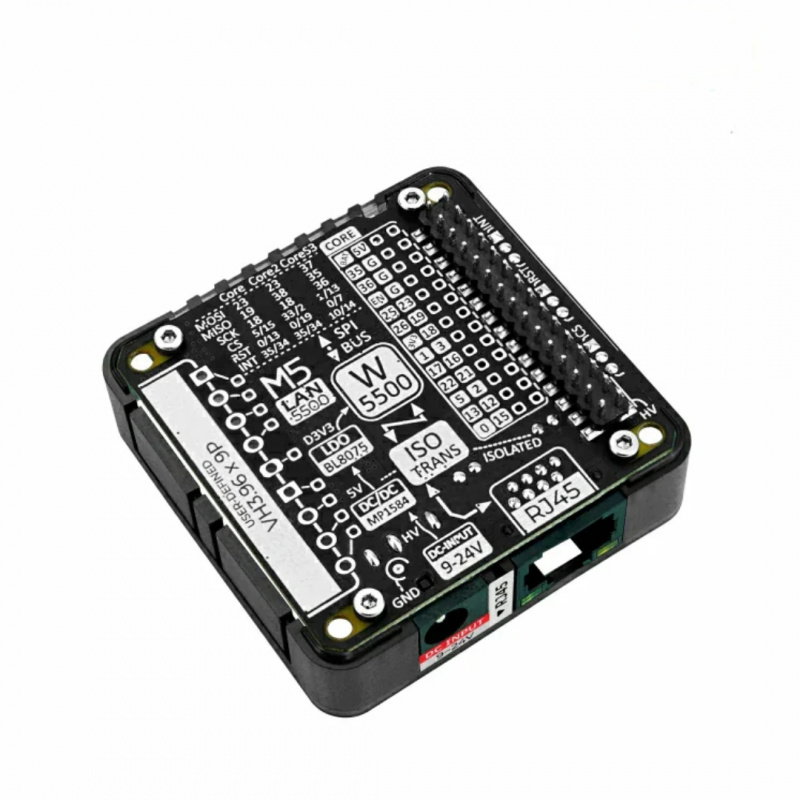

LAN Modul 13.2 - Kommunikationsmodul - W5500 - für M5Core - M5Stack M136 Entwicklungsmodule
LAN Module 13.2 ist ein kompaktes und funktionales Kommunikationsmodul, das auf dem W5500-Chip basiert - einem Hardware-TCP/IP-Controller mit SPI-Schnittstellenunterstützung. Das Modul ermöglicht eine schnelle Implementierung von Ethernet-Konnektivität in Mikrocontroller-Designs, ohne dass ein Netzwerk-Stack im Code implementiert werden muss. Es unterstützt TCP-, UDP- und IPv4-Protokolle und verfügt über einen internen Datenpuffer für effizientes Paketmanagement.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: LAN Module 13.2 - Kommunikationsmodul - W5500 - für M5Core - M5Stack M136 Entwicklungsmodule.
LAN Module 13.2 ist ein kompaktes und funktionelles Kommunikationsmodul, das auf dem W5500 Chip basiert - einem Hardware TCP / IP Controller mit SPI Interface Unterstützung. Das Modul ermöglicht eine schnelle Implementierung von Ethernet-Konnektivität in Mikrocontroller-Designs, ohne dass ein Netzwerk-Stack im Code implementiert werden muss. Er unterstützt die Protokolle TCP, UDP und IPv4 und verfügt über einen internen Datenpuffer für eine effiziente Paketverwaltung. Durch die Verwendung eines isolierten Netzwerktransformators schützt das Modul das System vor elektromagnetischen Störungen und gewährleistet die Verbindungssicherheit. Das LAN-Modul 13.2 bietet eine Stromversorgung über eine DC-Buchse (von 9 V bis 24 V) und einen DC-DC-Wandler, so dass es unter einer Vielzahl von Strombedingungen stabil arbeiten kann. Ein eingebauter Jumper ermöglicht die Auswahl des aktiven Chips und den gleichzeitigen Einsatz von zwei Modulen zur Unterstützung einer Dual-Ethernet-Verbindung.
LAN Modul 13.2 - Kommunikationsmodul - W5500 - für M5Core - M5Stack M136 Entwicklungsmodule.
Botland ist offizieller Distributor der M5Stack-Modulreihe in Polen. Dieses System stapelbarer Funktionsgeräte haben wir um Zubehör aus unserem Sortiment und zahlreiche Blog-Anleitungen ergänzt. Alle gezeigten M5Stack-Produkte sind Originalware.

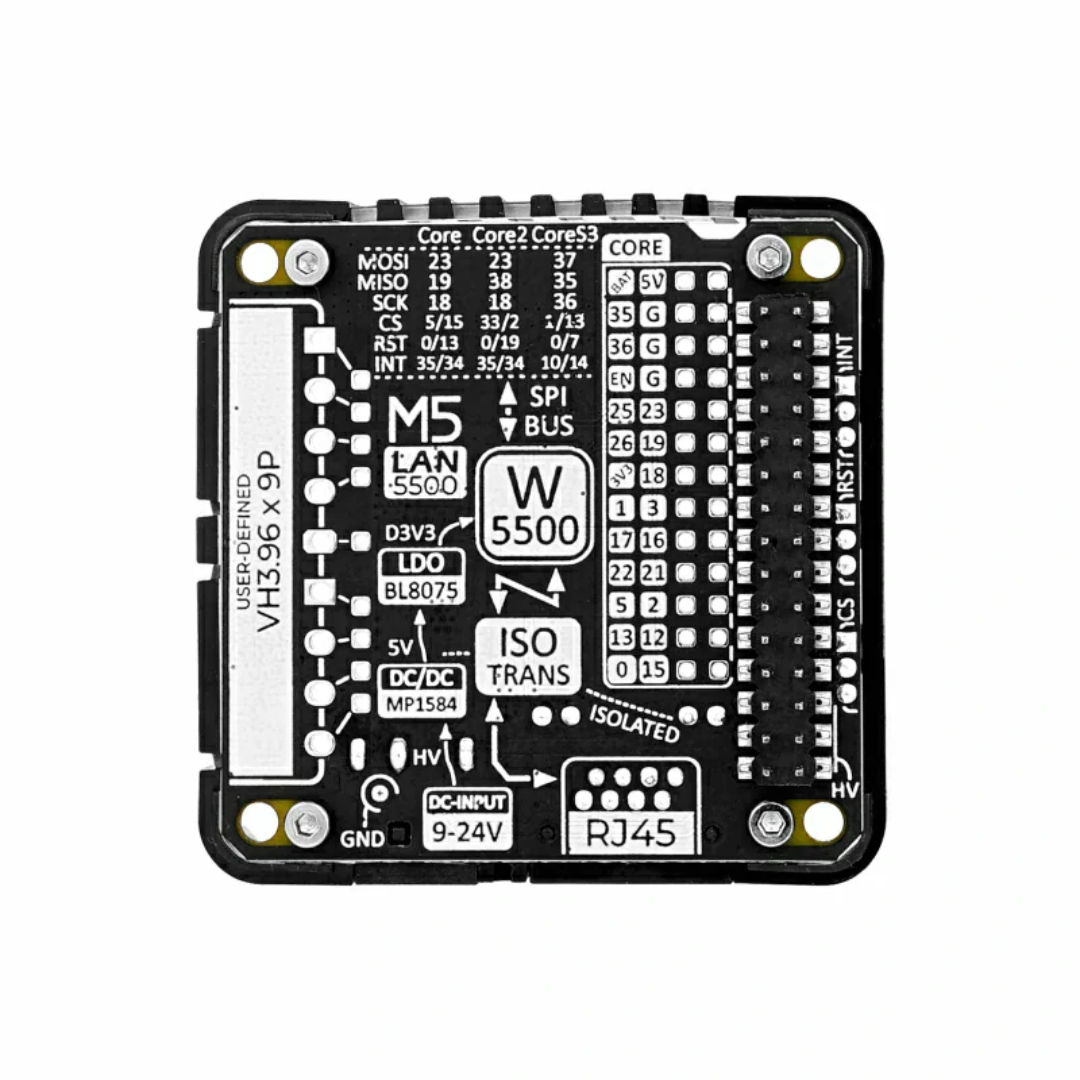

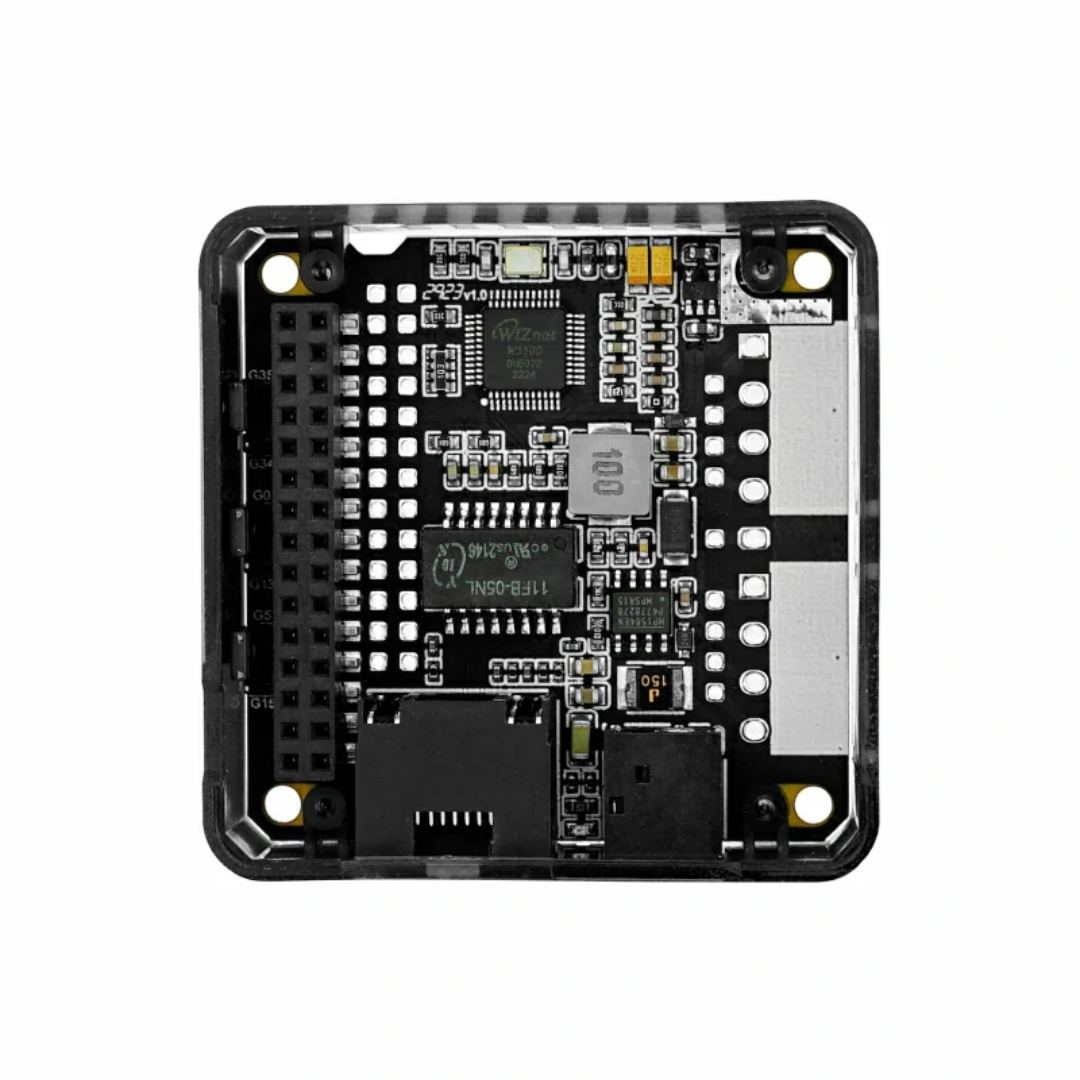

LAN Module 13.2 ist ein kompaktes und funktionelles Kommunikationsmodul auf Basis des W5500-Chips.
Besondere Merkmale
- Eingebauter W5500-Controller: Hardware-Unterstützung für TCP/IP-Stack, UDP, IPv4
- SPI-Schnittstelle: einfache Möglichkeit zur Kommunikation mit Mikrocontrollern
- RJ45 10 / 100 Mb/s Port: adaptive Netzwerkkommunikation
- Isolierter Signaltransformator: verbesserte Stabilität und Rauschimmunität
- 9 V bis 24 V DC-Steckernetzteil: Kompatibilität mit einer breiten Palette von Spannungen
- DC-DC-Schaltung: Spannungsstabilisierung für interne Schaltungen
- Chip-Auswahl-Jumper: Möglichkeit, zwei Module gleichzeitig zu betreiben
- 4-poliger Anschluss mit 3,96-mm-Raster: ermöglicht die Integration mit zusätzlichen Geräten
Praktische Anwendungen
Das LAN-Modul 13.2 wird in der industriellen Automatisierung, in Datenerfassungssystemen, in der Fernüberwachung, in IoT-Gateways und in Embedded-Kommunikationssystemen eingesetzt. Es kann in Open-Source-Projekten, kommerziellen Produkten und Bildungsplattformen eingesetzt werden, wo immer eine stabile Netzwerkverbindung erforderlich ist.
Vielseitigkeit in industriellen Anwendungen
Das Modul ist für den Einsatz in rauen Industrieumgebungen konzipiert. Es kann zur Datenerfassung, RS485-zu-Ethernet-Übertragung, als Netzwerk-Gateway, HTTP-Server oder TCP-Client eingesetzt werden. Durch die Unterstützung von 9 V bis 24 V Stromversorgung und die kompakten Abmessungen ist es ideal für mobile, industrielle und Bildungsanwendungen.
Stabile Ethernet-Kommunikation in IoT-Geräten
Mit dem W5500-Controller und der bewährten Kommunikation über SPI bietet das LAN-Modul 13.2 eine robuste Lösung für die Integration von Ethernet in Mikrocontroller. Die Datenpufferung, die Signalisolierung und der geringe Stromverbrauch machen es ideal für IoT-Geräte, die eine zuverlässige Netzwerkverbindung benötigen.
Ein integrierter Jumper ermöglicht die Auswahl des aktiven Chips und die gleichzeitige Verwendung von zwei Modulen zur Unterstützung von Dual-Ethernet-Konnektivität.
Das Modul ermöglicht eine schnelle Implementierung von Ethernet-Konnektivität in Mikrocontroller-Designs, ohne dass ein Netzwerk-Stack im Code implementiert werden muss.
Technische Spezifikationen des Moduls
- Ethernet-Steuerung: W5500 (Hardware-TCP/IP)
- Netzwerkschnittstelle: RJ45, adaptive 10/100 Mb/s
- Kommunikationsschnittstelle: SPI
- Versorgungsspannungsbereich: 9 V bis 24 V (DC-JACK)
- Signalwandler: isoliert, 100 Mbps
- Auxiliary Port: 4-polig mit 3,96 mm Raster (für Erweiterungsmodule)
- Betriebstemperatur: 0°C bis 40°C
- Abmessungen: 54 x 54 x 13,2 mm
- Gewicht: 29,6 g
Inhalt des Kits
- 1x LAN-Modul 13.2
- 2x 4-poliger Steckverbinder im Raster 3,96 mm (Stecker)
- 2x 4-poliger Stecker im Raster 3,96 mm (Buchse)
Nützliche Links
| Name | Wert |
|---|---|
| Breite | 13 cm |
| Höhe | 10 cm |
| Tiefe | 2 cm |
| Gewicht | 0,044 kg |
