4-Kanal-Relais 13.2 Modul V1.1 - 4-Kanal-Relais - STM32F030 - M5Stack M121-V11
Ein 4-Kanal-Relaismodul mit STM32F030F4-Steuerschaltung, das als Erweiterung für die M5Stack Core- und Core2-Entwicklungsmodule dient. Das 4-Kanal-Relais 13.2 Modul V1.1 ist mit vier mechanischen Relais ausgestattet: COM, NO, die eine passive und aktive Steuerung ermöglichen. Dieses Modul unterstützt nur Gleichspannungen und die maximale Last beträgt 24 W (DC 24 V / 1 A).
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produkt-Beschreibung: 4-Kanal-Relais 13.2 Modul V1.1 - 4-Kanal-Relais - STM32F030 - M5Stack M121-V11
4-Kanal-Relais-Modul mit STM32F030F4-Steuerchip als Erweiterung der M5Stack Core- und Core2-Entwicklungsmodule. Das 4-Kanal-Relais 13.2 Modul V1.1 ist mit vier mechanischen COM, NO-Relais für passive und aktive Steuerung ausgestattet. Das Modul unterstützt nur Gleichspannungen und die maximale Belastung beträgt 24 W (DC 24 V / 1 A).
Um die Arbeit mit dem 4-Kanal-Relais 13.2-Modul zu erleichtern, hat der Hersteller ein ausführliches Benutzerhandbuch und eine Reihe von Tutorials erstellt - sehen Sie es sich an!
4-Kanal-Relais 13.2 Modul V1.1 - 4-Kanal-Relais - STM32F030 - M5Stack M121-V11.
Botland ist offizieller Distributor der M5Stack-Modulreihe in Polen. Dieses System stapelbarer Funktionsgeräte haben wir um Zubehör aus unserem Sortiment und zahlreiche Blog-Anleitungen ergänzt. Alle gezeigten M5Stack-Produkte sind Originalware.

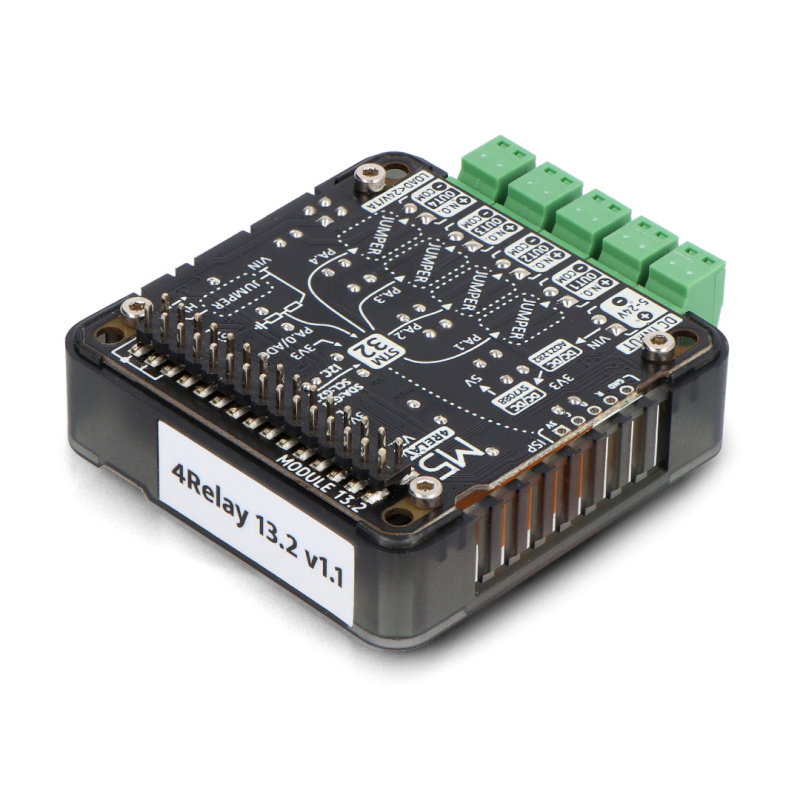

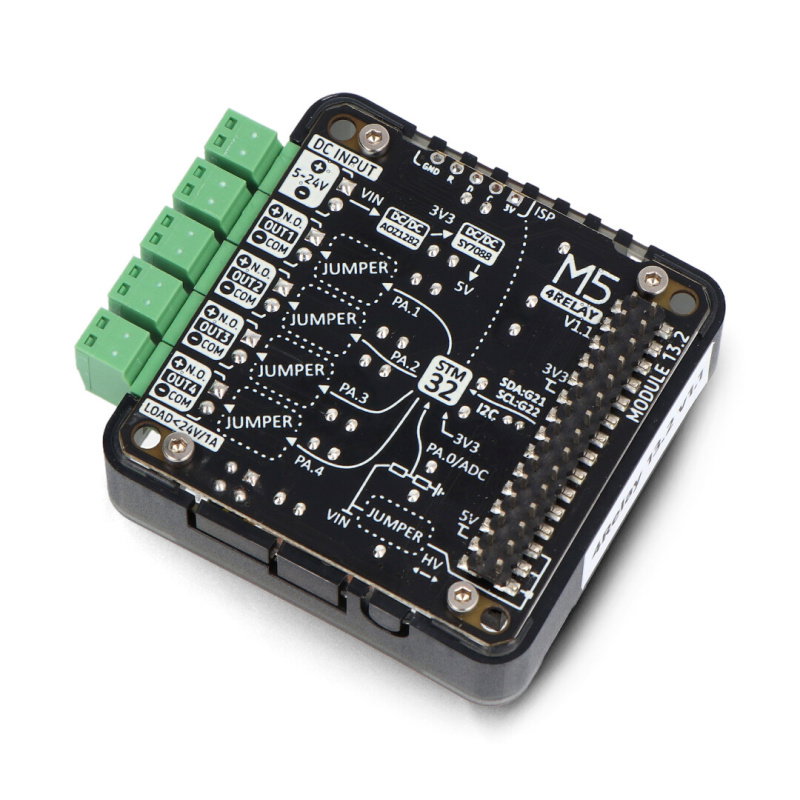

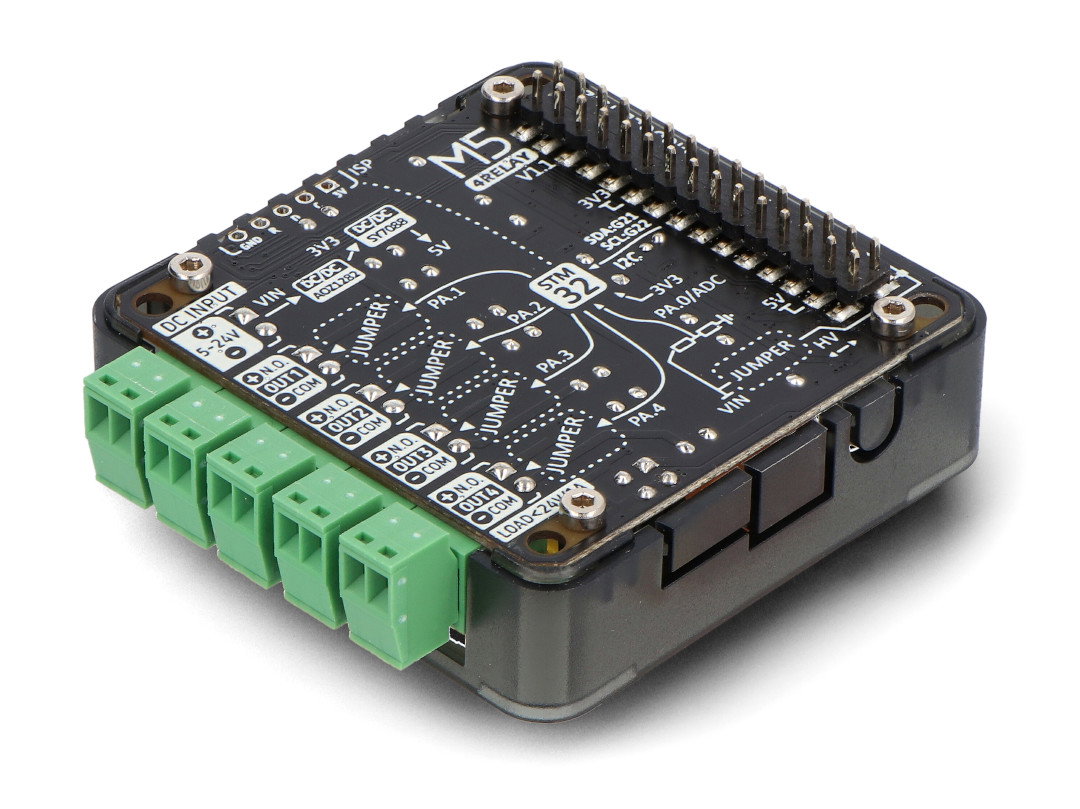

4-Kanal-Relais 13.2 Modul V1.1 von M5Stack.
Besondere Merkmale des Moduls
- Enthält den STM32F030F4 Chip mit einem 32-bit ARM Cortex M0+ Prozessor.
- Verwendet den I2C-Bus zur Kommunikation mit den Entwicklungsmodulen.

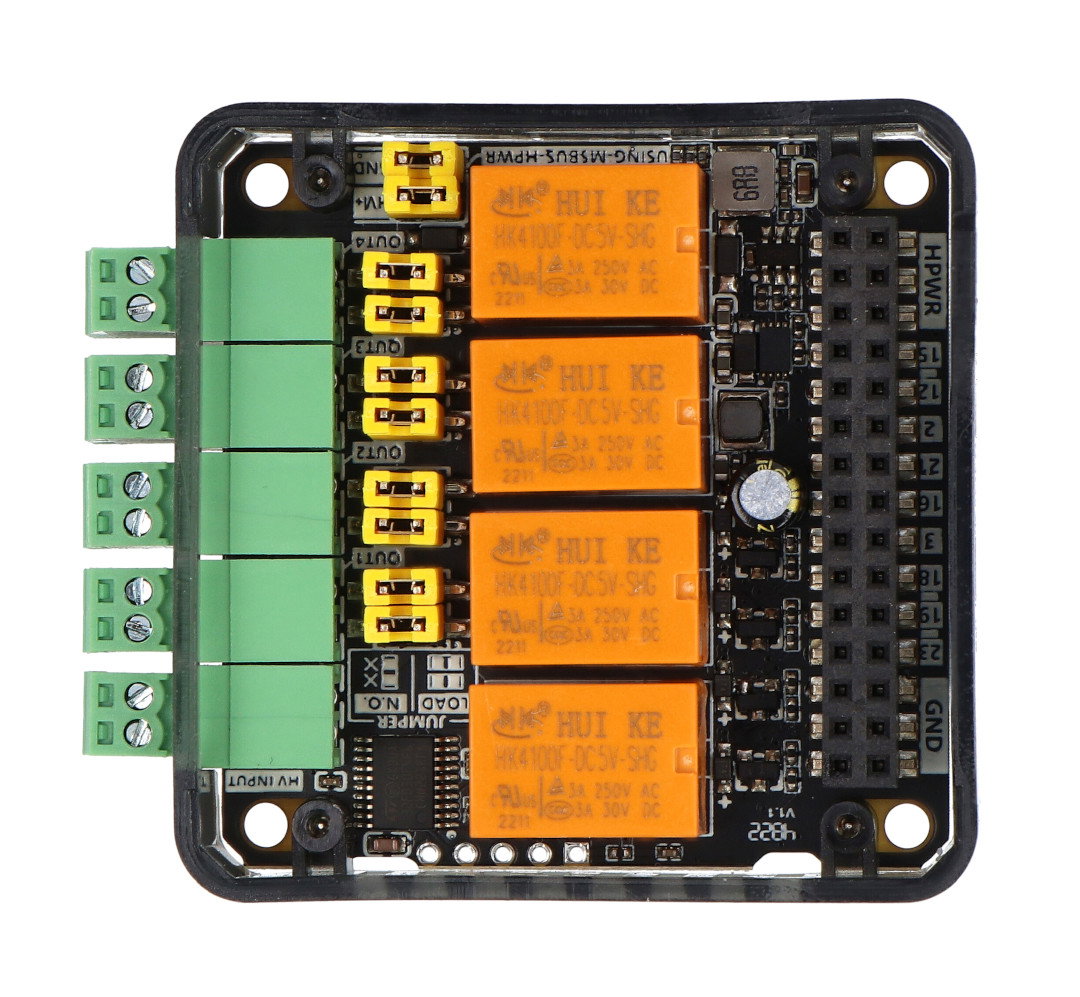

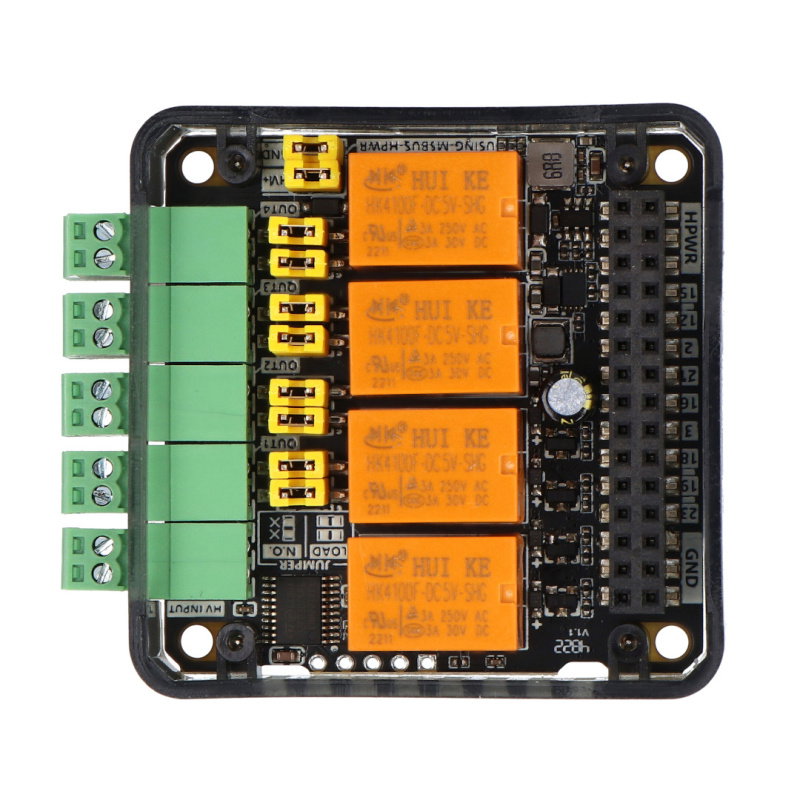

- Es verfügt über bis zu 4 mechanische Relais (NO, COM).
- Außerdem verfügt er über eine externe Spannungspegelerkennung und eine DCDC-Schaltung zur Versorgung der Treiber.
- Unterstützt die gängigsten Entwicklungsplattformen wie Arduino, UIFlow.
Vorgeschlagene Anwendung
- Intelligente Ein/Aus-Steuerung
- Steuerung von Magnetventilen
- Ein- und Ausschalten einer DC-Steuerlast
Technische Daten
- Eingebettete Steuerschaltung: STM32F030F4
- Kommunikationsschnittstelle: I2C
- Bus-Adresse: 0x26
- Unterstützte Betriebsarten:
- Aktive Steuerung
- Passive Steuerung
- Relaiskanäle: 4x (COM, NO)
- Eingangsspannung: 5 V bis 24 V DC
- Maximale Last: 24 IN (24 V DC / 1 A)
- Anschlüsse: Schraubklemmen mit 2,54 mm Raster
- Abmessungen des Moduls: 54 x 54 x 13,2 mm
- Gewicht: 33,2 g

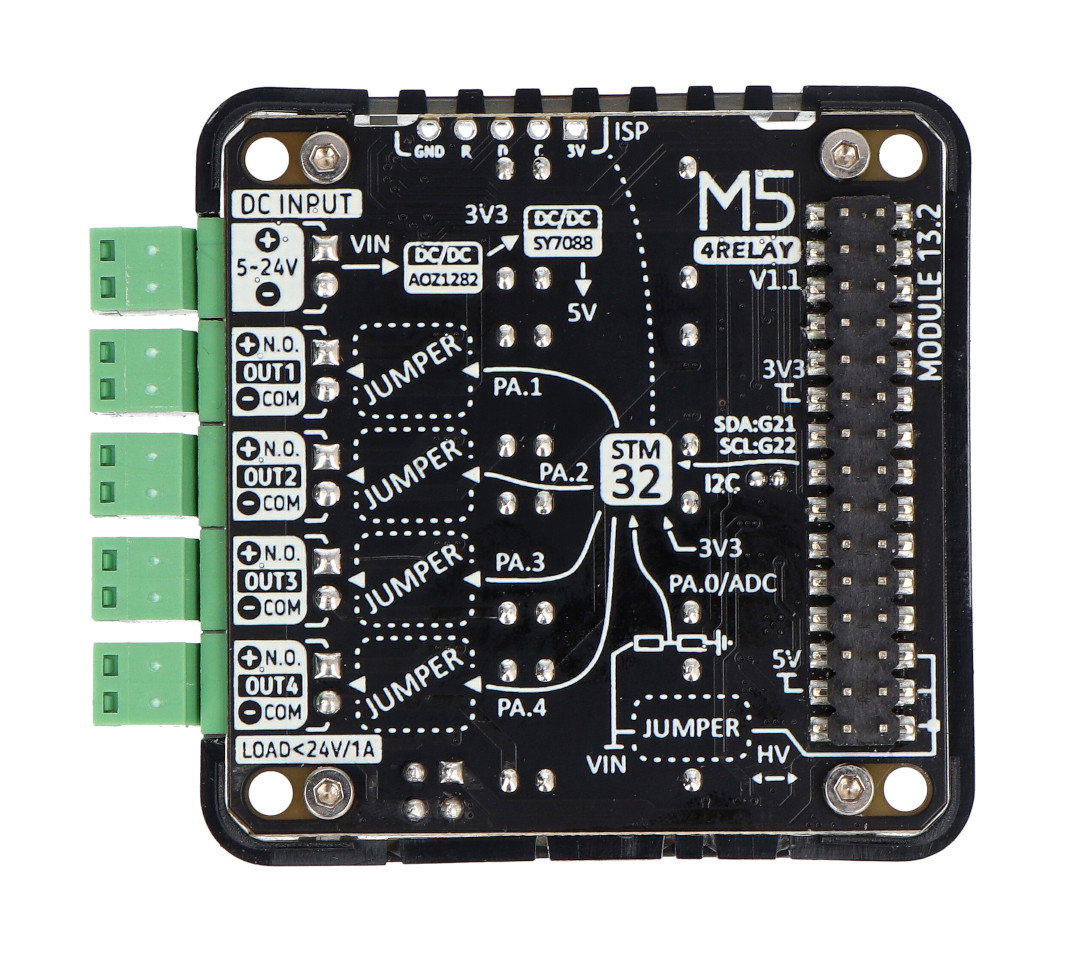

Das Modul ist mit dem Steuerchip STM32F030F4 ausgestattet.

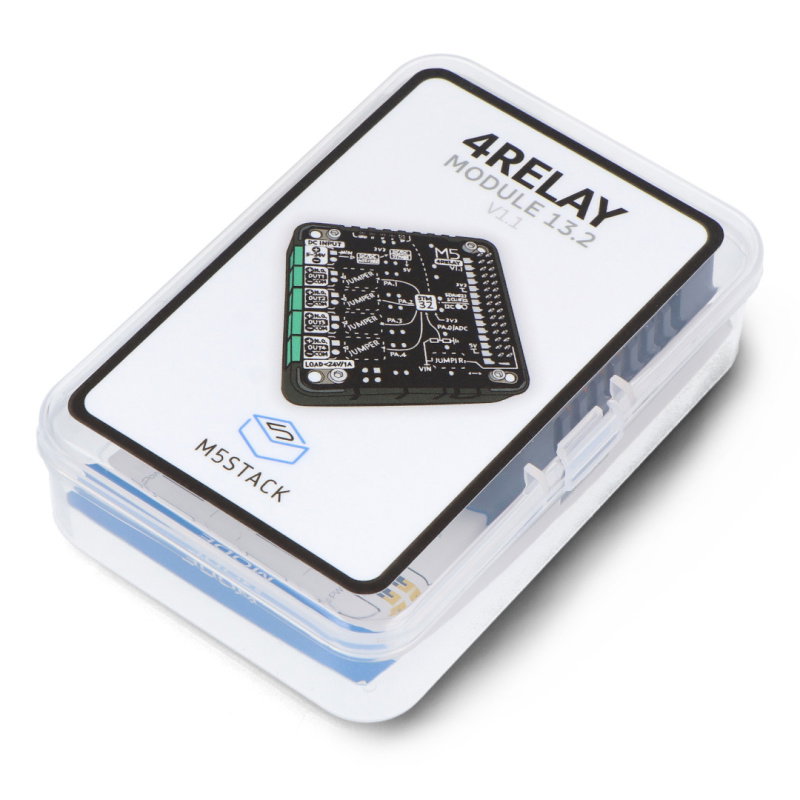

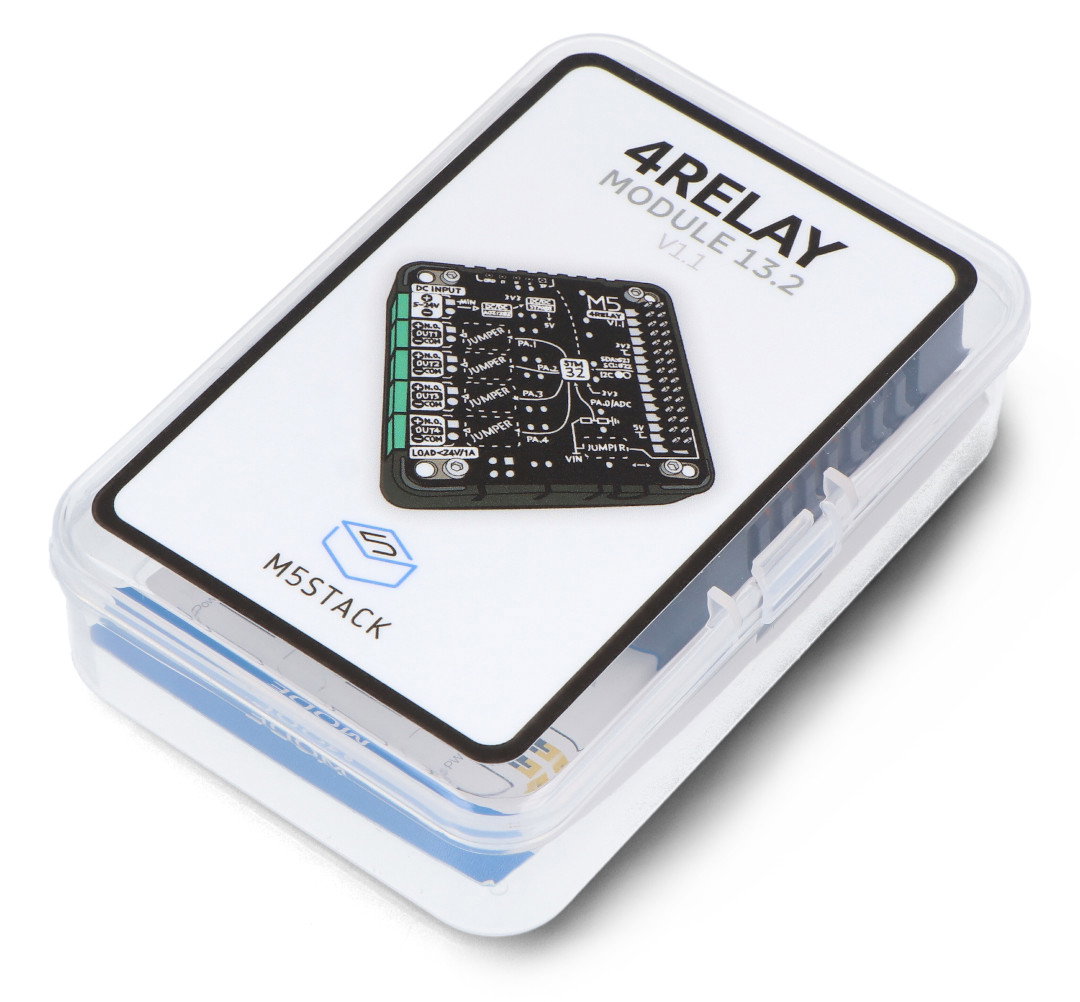

Die im Bausatz enthaltenen Komponenten sind in einer Kunststoffbox untergebracht.
Inhalt des Bausatzes
- 4-Kanal-Relais 13.2 Modul V1.1 - 4-Kanal-Relais - STM32F030 - M5Stack - 1 Stück
- 2-poliger Schraubverbinder - 2,54 mm Raster - 5 Stück
- Steckbrücke - 10 Stück
- Aufkleber mit Beschreibung der Anschlüsse
Sie finden auch andere Module von M5Stack in unserem Angebot!
Nützliche Links
| Name | Wert |
|---|---|
| Anzahl der Kanäle | 4 |
| Modul - Typ | Relais |
| Breite | 6,5 cm |
| Höhe | 9,5 cm |
| Tiefe | 2,5 cm |
| Gewicht | 0,058 kg |
