Produktbeschreibung: PPS Module 13.2 - programmierbares Leistungsmodul - Step-down 0,5 V - 30 V / 5 A - für M5Stack Core - M5Stack M137

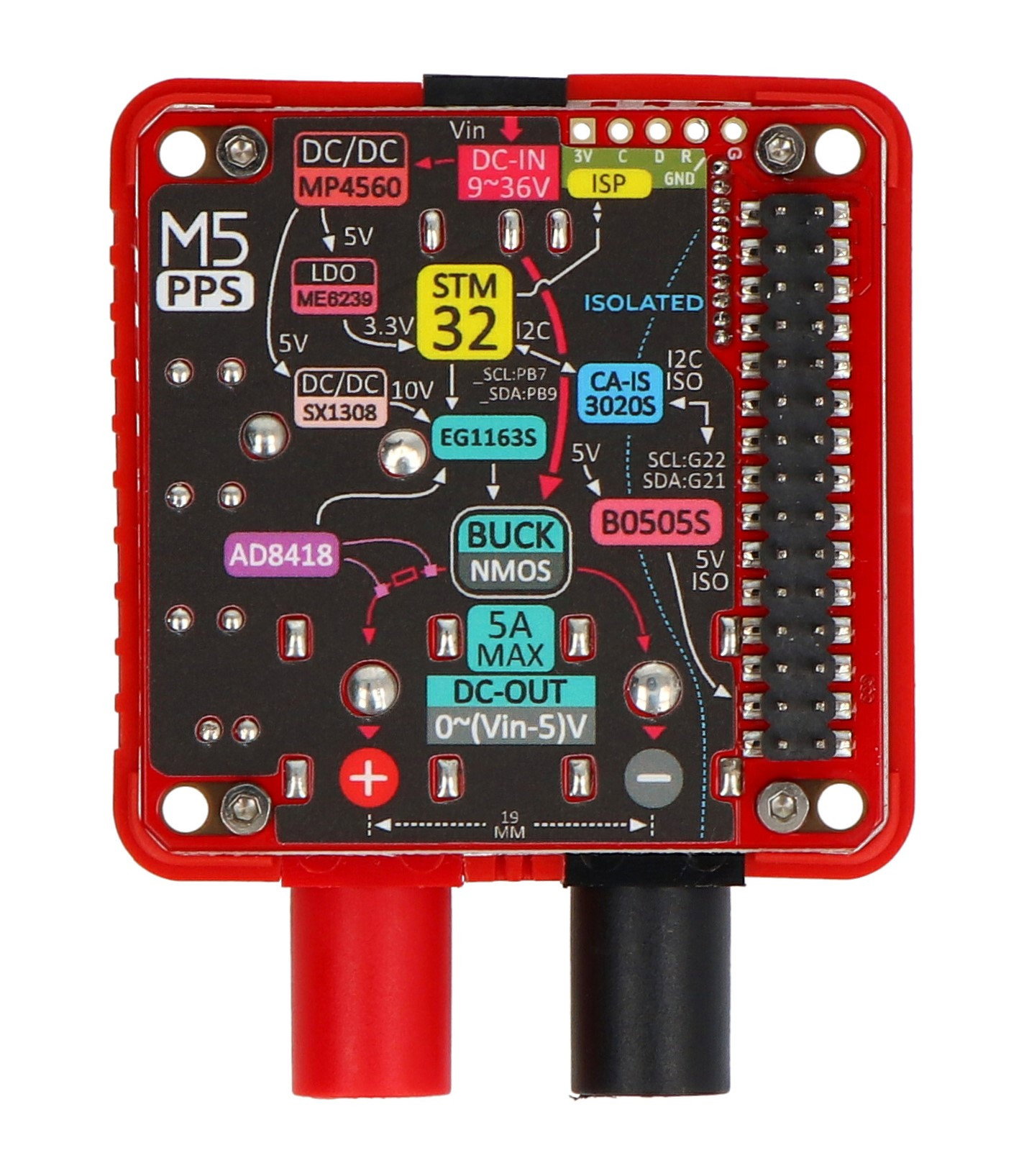

Das PPS Module 13.2 von M5Stack ist ein programmierbares Leistungsmodul , das auf der Step-Down-Technologie (Buck) basiert und einen weiten Eingangsspannungsbereich von 9 V bis 36 V DC unterstützt. Ausgestattet mit einem STM32-Steuerungsprozessor und einem hochauflösenden Stromverstärker AD8418 bietet das Modul eine präzise Regelung im geschlossenen Kreislauf. Es kann Spannungen von 0,5 V bis 30 V und Ströme bis zu 5 A mit einer Messgenauigkeit von ± 30 mV / 5 mA liefern. Das Modul bietet elektrische Isolierung durch die Verwendung von CA-IS3020S- und B0505S-1WR3-Schaltkreisen und Standard-4-mm-Bananenbuchsen. Jedes Modul wird vor Verlassen des Werks kalibriert und benötigt zum Betrieb ein separat zu erwerbendes Gleichstromnetzteil. Das PPS 13.2 ist mit den Entwicklungsmodulen Core, Core2 und CoreS3 kompatibel. Es ist ideal für die wissenschaftliche Forschung, die industrielle Automatisierung, die Entwicklung eingebetteter Systeme und Heimwerkerprojekte, die eine geregelte Stromversorgung erfordern.
PPS Module 13.2 - programmierbares Stromversorgungsmodul - Step-down 0,5 V - 30 V / 5 A - für M5Stack Core - M5Stack M137.
Besondere Merkmale des PPS-Moduls 13.2
- Breiter Eingangsspannungsbereich - von 9 V bis 36 V DC, ermöglicht Vielseitigkeit in verschiedenen Anwendungen.
- Präzise Steuerung - dank des geschlossenen Regelkreises liefert das Modul präzise Spannung und Strom von 0,5 V bis 30 V / 0 A bis 5 A.
- Nennausgangsleistung - garantiert eine stabile Leistungsabgabe von bis zu 100 W, mit der Möglichkeit, eine Spitzenleistung von bis zu 150 W zu erreichen.
- Galvanische Isolierung - die eingebauten Isolatoren CA-IS3020S und B0505S-1WR3 schützen vor Störungen.
- Standardanschlüsse - das Modul verfügt über Standard-4-mm-Bananenausgänge für einen einfachen Anschluss.
- Kalibrierung - jedes Modul wird im Werk kalibriert, um eine hohe Präzision zu gewährleisten.
- Host-Kompatibilität - die Möglichkeit der Integration mit Geräten der Core-, Core2- und CoreS3-Serie sorgt für mehr Vielseitigkeit in einer Vielzahl von Systemen.
Wenn Sie das PPS 13.2-Modul verwenden, schließen Sie eine externe 12-V-DC-Stromversorgung an. Andernfalls zeigt das System eine Meldung an, dass kein I2C-Gerät verfügbar ist, und das Modul funktioniert nicht. Die maximale Ausgangsleistung hängt von der Stromkapazität des DC-Netzteils ab.
Anwendungen des Moduls
Das Modul PPS 13.2 wird in vielen Bereichen eingesetzt, in denen eine präzise Leistungsregelung erforderlich ist, wie z. B.:
- Forschungsexperimente: Das Modul PPS 13.2 bietet eine stabile und präzise Stromversorgung, ideal für Experimente, die genaue Spannungs- und Strommessungen erfordern.
- Industrieautomation: Dank seiner hohen Zuverlässigkeit und Präzision ist das Modul eine ausgezeichnete Wahl für die Versorgung von Kontroll- und Messsystemen in industriellen Anwendungen.
- Entwicklung eingebetteter Systeme: Das Modul bewährt sich beim Prototyping und Testen elektronischer Geräte und ermöglicht eine flexible Verwaltung der Stromversorgungsparameter.
- DIY-Projekte: Mit seinen programmierbaren Einstellungen ist das Modul ein ideales Werkzeug für Bastler und Ingenieure, die an DIY-Projekten arbeiten, bei denen Vielseitigkeit und Präzision gefragt sind.
Das Modul unterstützt einen breiten Eingangsspannungsbereich von 9 V bis 36 V DC.

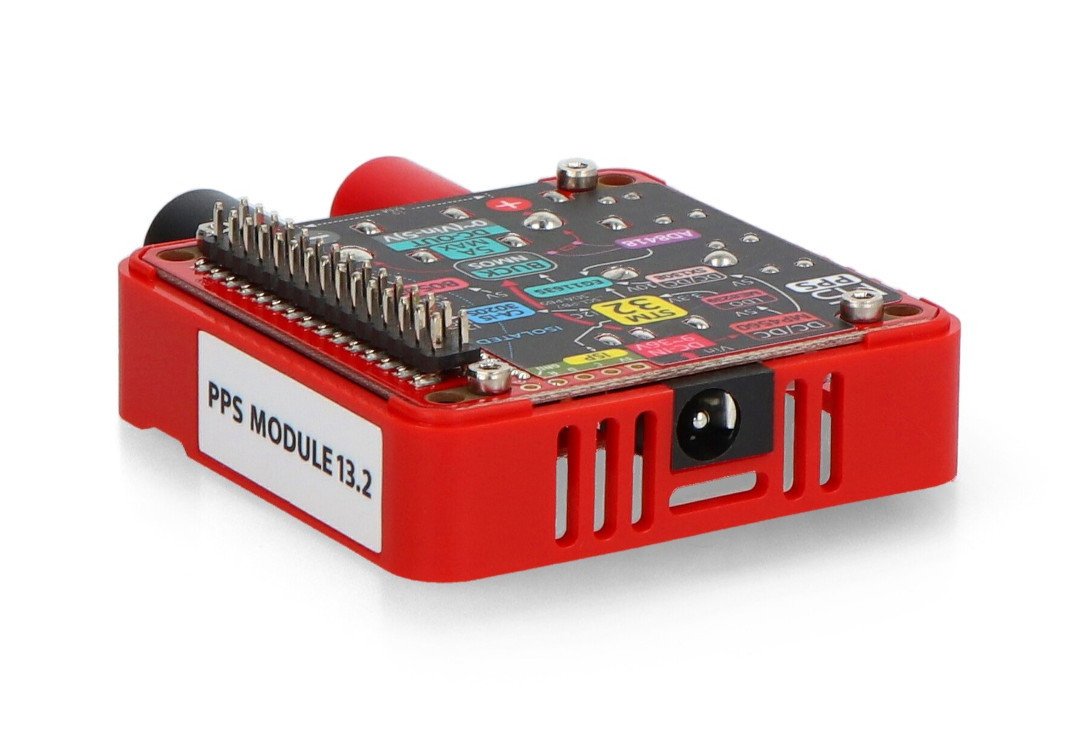

Das Modul verfügt über eine 5,5-/2,1-mm-DC-Buchse für die externe Stromversorgung.
Technische Daten PPS-Modul 13.2
- Modell: Modul 13.2-PPS
- Technologie: Abwärtsregelung (Buck)
- Eingangsspannung: von 9 V bis 36 V DC
- Ausgangsspannung: 0,5 V bis 30 V
- Maximale Strombelastung: 0 A bis 5 A
- Genauigkeit: ± 30 mV / 5 mA
- Ausgangsleistung: 100 W (Spitze 150 W)
- Durchschnittlicher Standby-Strom: 36 V DC / 12 mA
- Durchschnittlicher Betriebsstrom: 36 V DC / 32 mA
- I2C-Kommunikationsadresse: 0 x 35
- Stromversorgungsbuchse: DC 5,5 / 2,1 mm
- Isolierung: CA-IS3020S und B0505S-1WR3
- Mikrocontroller (MCU): STM32G030F6P6
- Stromverstärkerschaltung: AD8418
- Ausgangsanschlüsse: 4 mm Bananenbuchsen
- Abmessungen: 68,5 x 54 x 19,7 mm
- Gewicht: 43,6 g
