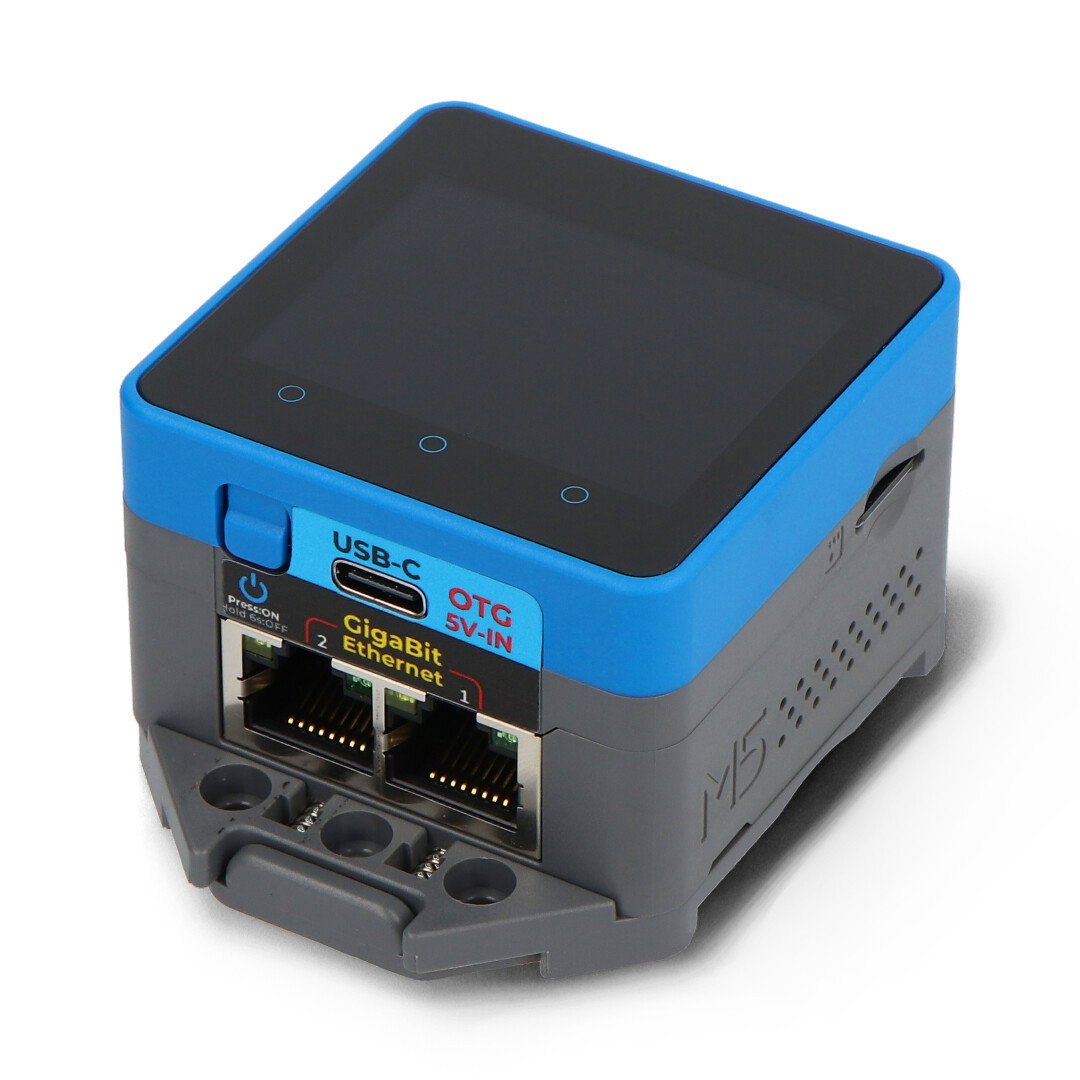

Produktbeschreibung: M5Stack CoreMP135 - Entwicklermodul - Linux-Steuerungshost - STM32MP135D
Der CoreMP135 von M5Stack ist ein integrierter industrieller Linux-Steuerungshost auf Basis des STM32MP135DAE7, mit einem 1 GHz Single-Core ARM Cortex-A7 Prozessor und 4 GB DDR3L SDRAM. Er verfügt über 2 GbE-Ports, HD-Ausgang, 2 USB 2.0 Typ A-Ports, USB Typ C (OTG und Power), microSD-Slot, 2 CAN FD-Schnittstellen, PWR485 (9 V bis 24 V + RS485) und 2 Grove-Schnittstellen (I2C und UART). Es hat einen 2" IPS-Touchscreen und einen 1-W-Lautsprecher. Mit seinem geringen Stromverbrauch, dem AXP2101-Power-Management, der RTC und der eingebauten Batterie ist er ideal für die industrielle Automatisierung, IoT und Robotersteuerung. Der M5Stack CoreMP135 ist dank der mitgelieferten Debian microSD-Karte sofort einsatzbereit. Das Gerät verfügt außerdem über einen DIN-Schienen-Montagesockel für die einfache Installation in einer Vielzahl von industriellen Umgebungen.
Der Hersteller hat ein ausführliches Benutzerhandbuch erstellt, das den Einstieg in das Modul deutlich erleichtert.
M5Stack CoreMP135 Entwicklungsmodul - Linux-Steuerungshost - STM32MP135D.
Besondere Merkmale des Moduls
- STM32MP135DAE7 mit einem 1 GHz Single-Core ARM Cortex-A7 Prozessor
- Standard-Linux-Plattform
- Zahlreiche Peripherieschnittstellen (CAN, RS485, Gigabit-Netzwerkanschluss, etc.)
- 2''-Touchscreen-Display
- Energieverwaltung (PMU)
- Audio-Ausgang
- Unterstützung von MicroSD-Karten und 4 GB DDR3L SDRAM-Speicher
- M5BUS- und PORT A/C-Anschlüsse
- Einfache Installation dank der DIN-Schiene an der Unterseite des Geräts
CoreMP135-Anwendungen von M5Stack
- Industrielle Automatisierung
- Smart-Home-Systeme
- Industrielle IoT-Edge-Gateways
- Bildung und Technologieentwicklung
- Zentrale Steuerung von Roboterbewegungen

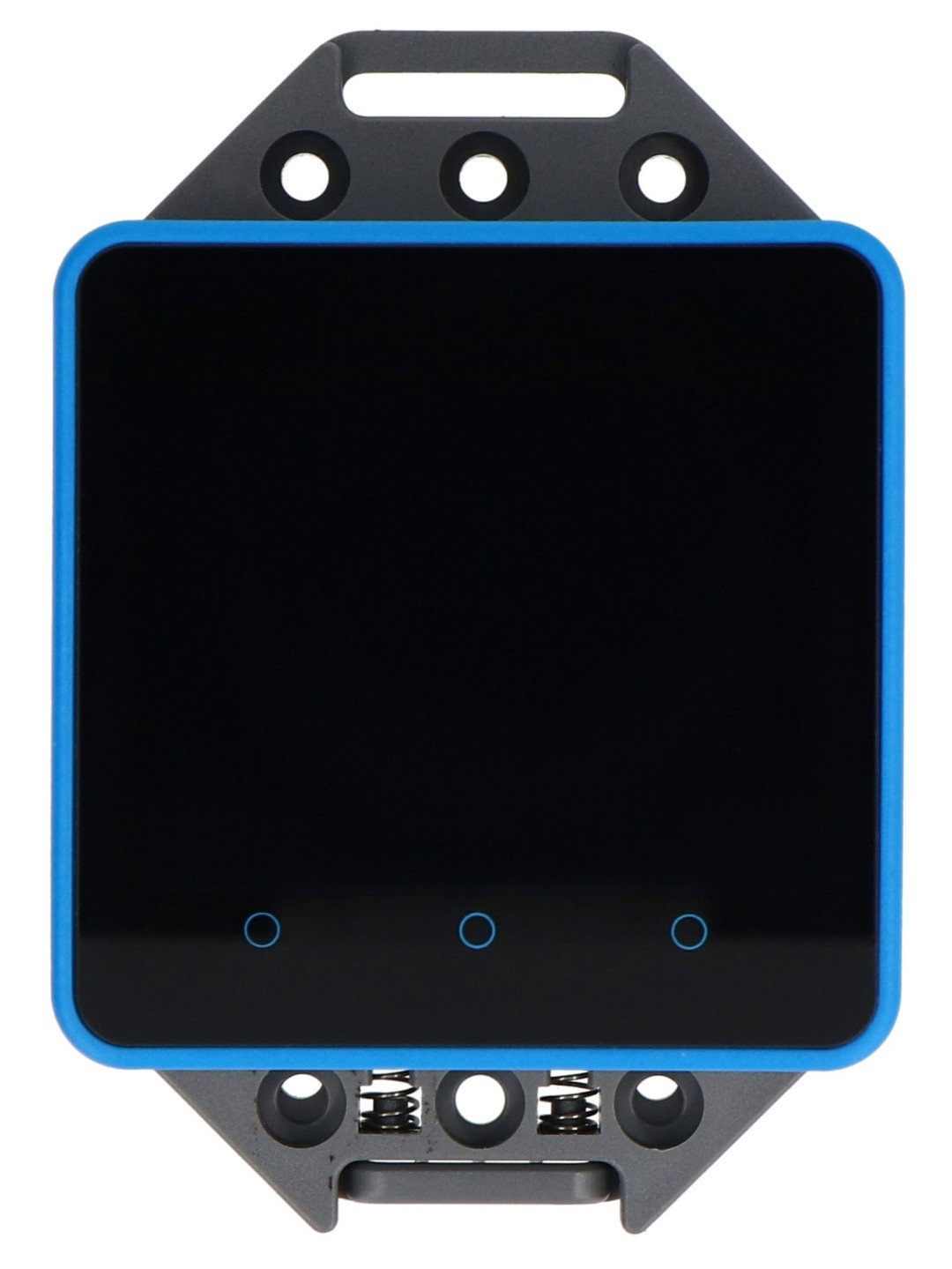

Das Modul verfügt über einen kapazitiven IPS-Touchscreen mit 2'' Auflösung.
Das Modul wird mit einer microSD-Karte geliefert, auf der Debian vorinstalliert ist.
Programmierung des CoreMP135-Moduls
Das CoreMP135-Modul kann mit Standard-Linux-Tools programmiert werden. Mit dem auf der microSD-Karte vorinstallierten Debian können Sie problemlos industrielle, IoT- und Hausautomatisierungsanwendungen erstellen und einsetzen. Das Modul unterstützt eine Vielzahl von Programmierschnittstellen, die die Integration mit verschiedenen Geräten und Systemen ermöglichen. Eingebaute Schnittstellen wie CAN-, RS485- und USB-Ports bieten Flexibilität und Leistung für eine Vielzahl von Anwendungen.
Technische Daten des CoreMP135
- Controller: STM32MP135DAE7
- Prozessor: ARM Cortex-A7, 1 GHz
- Versorgungsspannung: 12 V / 2 A DC oder 5 V / 3 A über USB Typ C
- Speicher: 4 GB DDR3L SDRAM
- Stromverwaltungs-Chip: AXP2101
- 485-Kommunikation: MAX3485
- CAN-Kommunikation: Zweikanal SIT1051T/3 (Hochgeschwindigkeits-FDCAN)
- USB-Schnittstelle: GL852G (2x USB 2.0), 1x USB C (OTG und Stromversorgung)
- HD-Videoschnittstelle: LT8618SXB, unterstützt bis zu 24 Bit Farbtiefe
- Ethernet: RTL8211F (bis zu 1 Gbps)
- RTC: BM8563
- Bildschirm: ILI9342C, 2" IPS LCD, 240 x 320 px
- Touchscreen-Steuerung: FT6336U
- Verstärker: NS4168, Klasse D mono
- Lautsprecher: 1 W bei 4 Ω
- Betriebstemperatur: 0°C bis 40°C
- Produktabmessungen: 54 x 54 x 34,5 mm
- Gewicht: 99,5 g

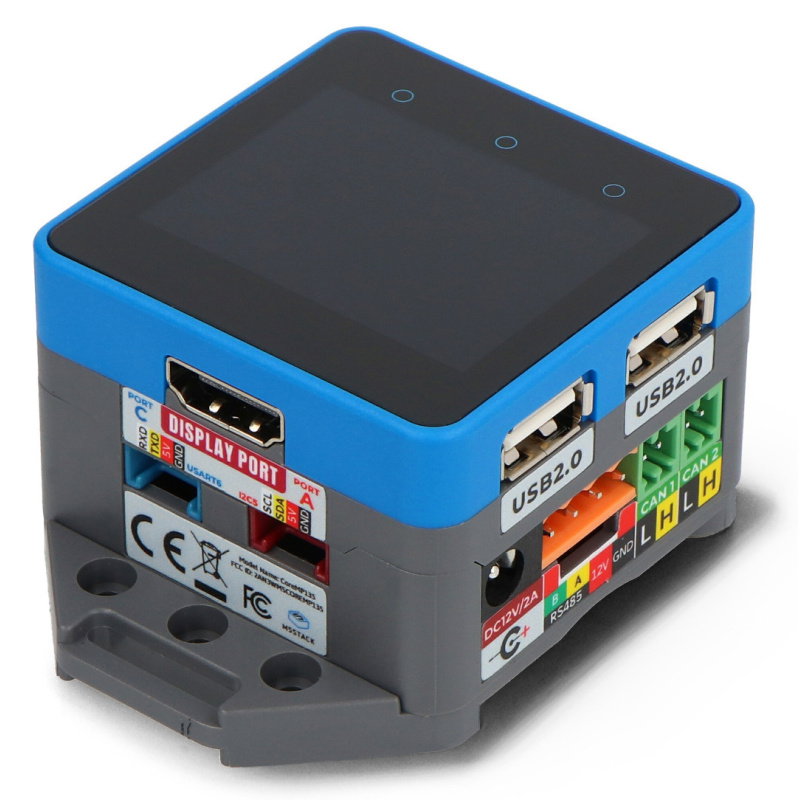

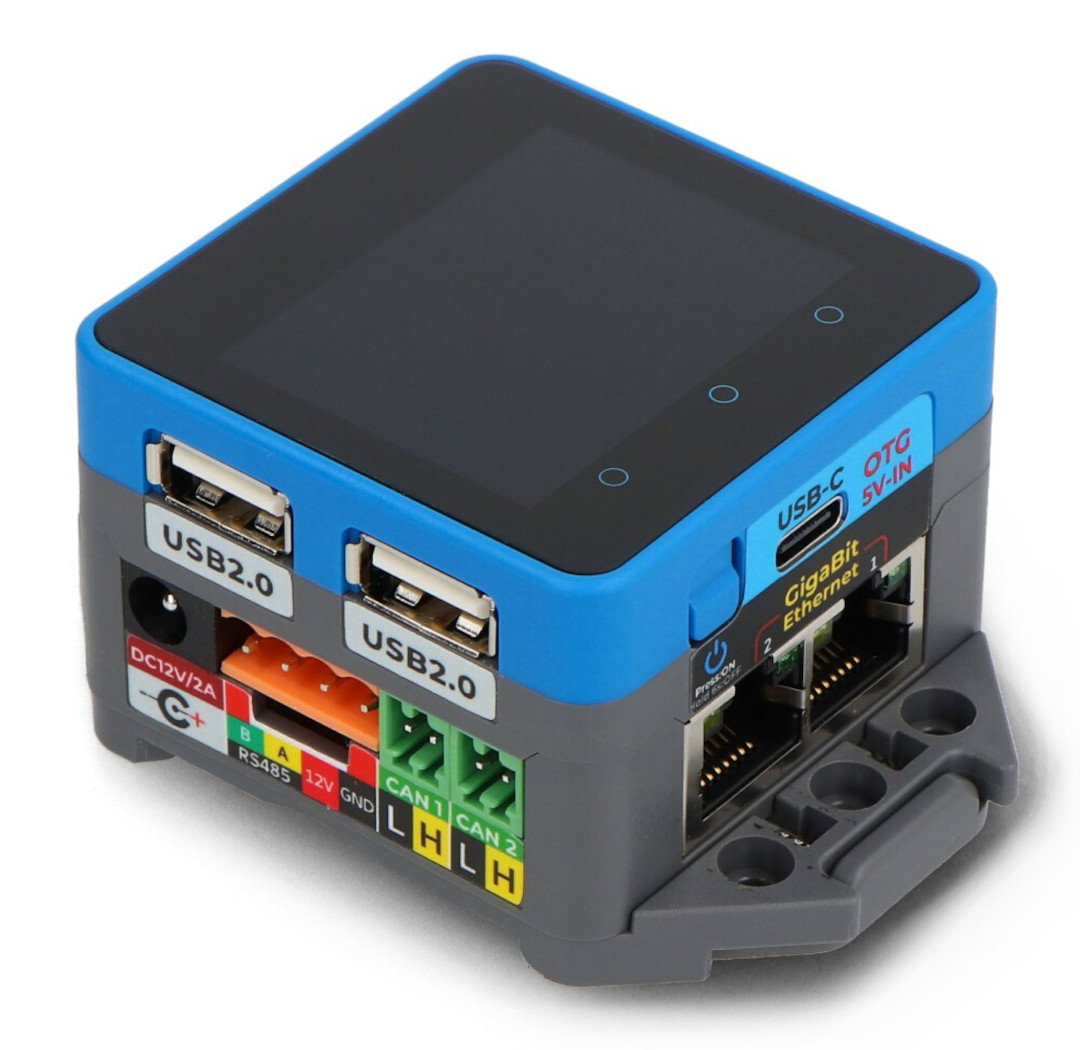

Das Gerät verfügt über ein umfassendes Angebot an Schnittstellen.

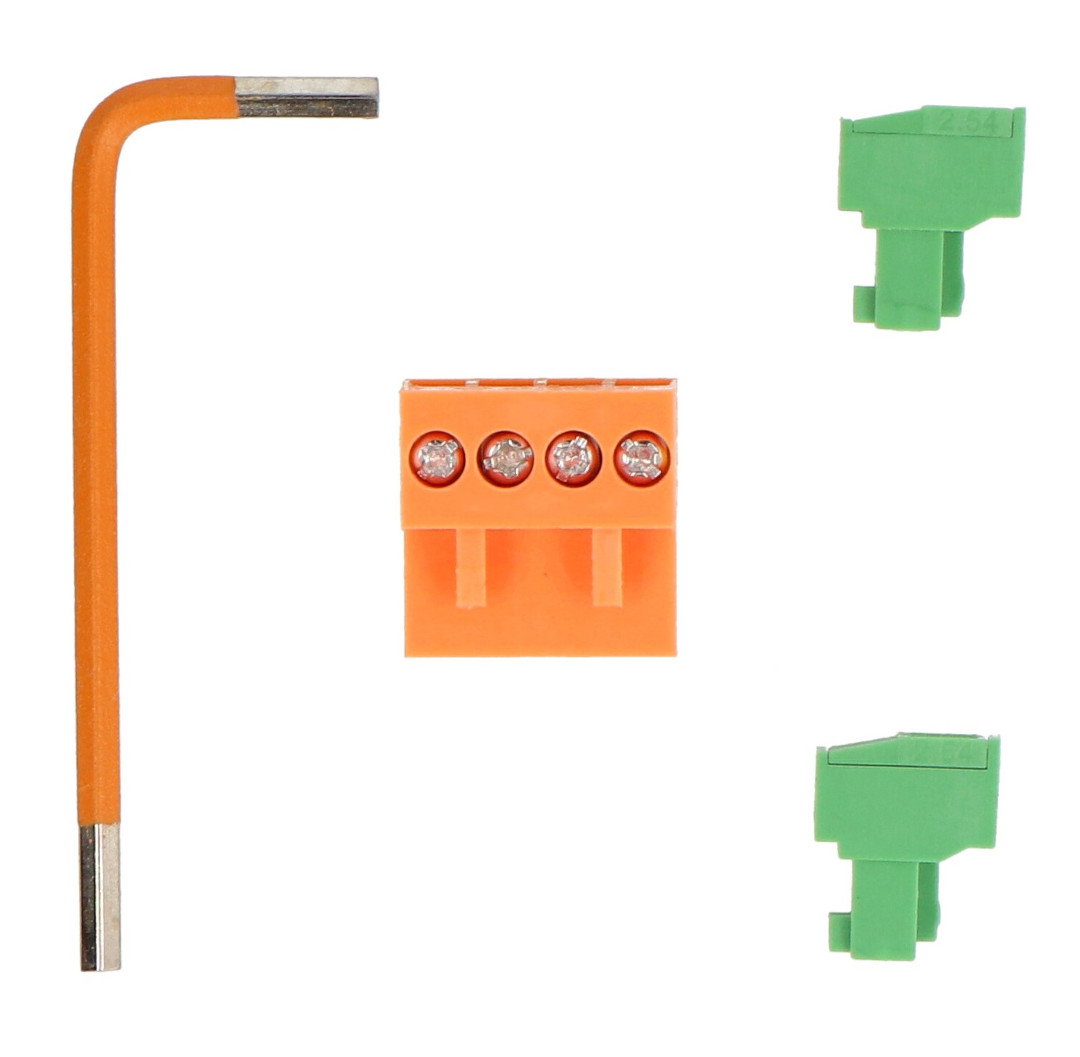

Im Bausatz enthaltene Komponenten.
Inhalt des Kits
- 1x M5Stack CoreMP135
- 1x Inbusschlüssel M3
- 1x 4-poliger Steckverbinder Typ VH - Raster 3,96 mm
- 2x 2-polige Klemmleiste - Raster 2,54 mm
- 1x MicroSD-Karte (im Gerät installiert)
- 1x Benutzerhandbuch
