Produktbeschreibung: M5 RCA 13.2 - PCM5102 - Composite Audio/Video Modul - für M5Stack Entwicklungsmodule
M5 RCA 13.2 von M5Stack ist ein Modul, das mit Audiosystemen, Stereo-DAC PCM5102APWR und Abwärtswandler MP1584EN ausgestattet ist. Das Modul verfügt über RCA- Anschlüsse, die die Übertragung von Audio- und Videosignalen ermöglichen - 2x Stecker Audio - links L und rechts R und 1x Videoanschluss.
Überprüfen Sie auch die Bedienungsanleitung des Herstellers. Darin finden Sie unter anderem eine ausführliche Dokumentation der eingesetzten Systeme und Beispielprogrammcode.

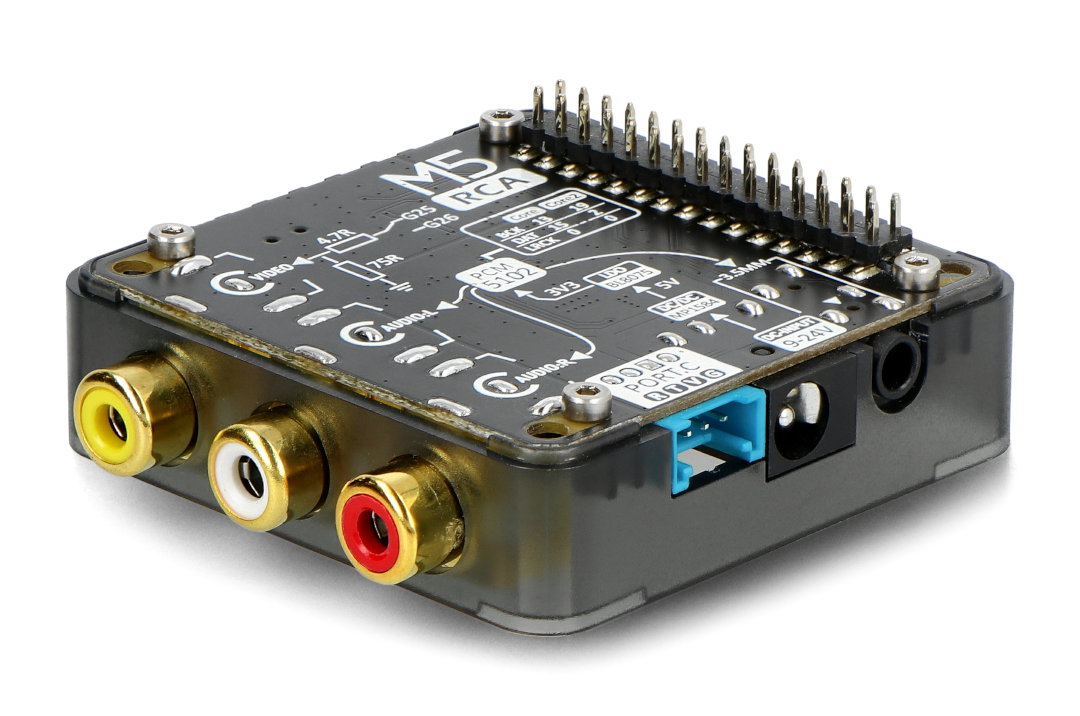

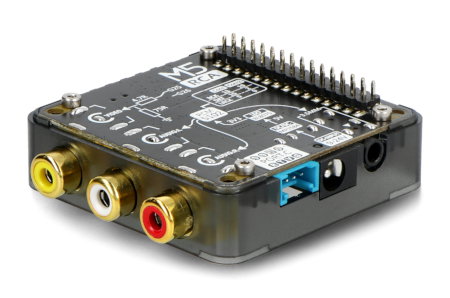

M5 RCA 13.2 ausgestattet mit drei RCA-Anschlüssen zur Übertragung von Audio- und Videosignalen.

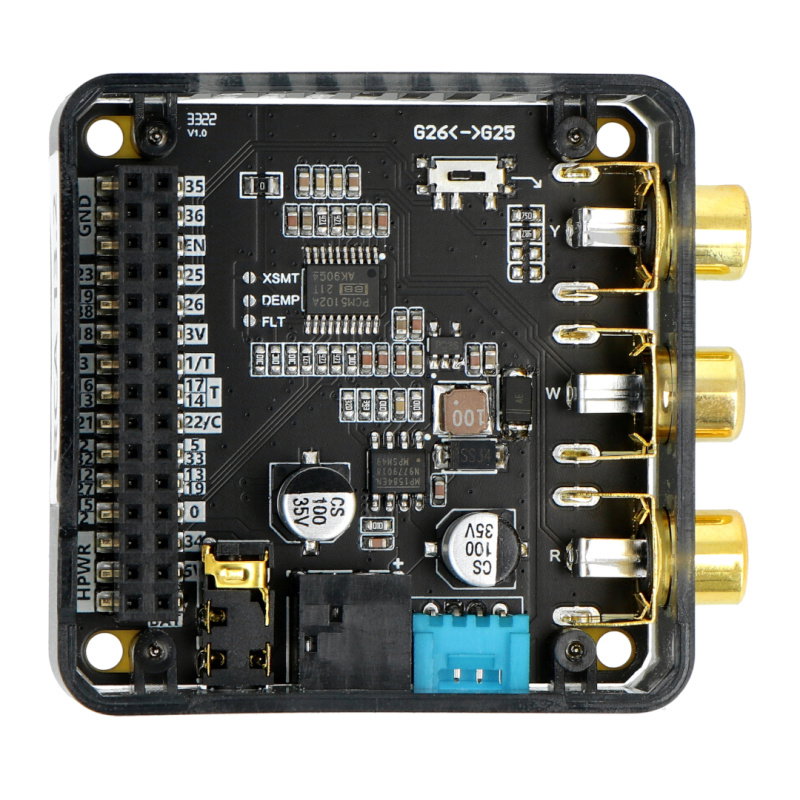

M5 RCA von M5Stack - Draufsicht.
Besonderheiten des M5 RCA 13.2
- Eingebaute Cinch-Audio/Video-Composite-Buchsen
- 3,5-mm-Klinken-Audioausgang zum Anschluss von Kopfhörern
- PCM5102 Stereo-DAC
- Eingebauter Step-Down-Spannungswandler, der es ermöglicht, das Modul mit einer Spannung im Bereich von 9 V bis 24 V zu versorgen
Technische Spezifikation des Moduls
- Typ: Analog-Digital-Wandler DAC
- Eingebauter Chip: PCM5102
- Auflösung: 32 Bit
- Sehr niedriger Geräuschpegel
- Kommunikationsschnittstelle: I2S
- Anschlussstandard: RCA
- zwei Audioanschlüsse - links L und rechts R
- ein Videoanschluss
- Videoausgangsschnittstelle: CVBS (Umschaltung GPIO25 <-> GPIO26)
- Maximale Videoauflösung: 864 x 576 px (PAL, PAL_M)
- Kopfhöreranschluss: 3,5 mm Klinke
- DC-Ausgang: 9V bis 24V
- Eingebauter Abwärtswandler: MP1584EN
- Wandlungspegel: 5V
- Abmessungen des Moduls mit Leitungen: 54 x 54 x 19,7 mm
- Modulgewicht: 22,5 g
Inhalt des Kits
- M5 RCA 13.2 - PCM5102 - Composite Audio/Video Modul - für M5Stack Entwicklungsmodule - 1 Stk

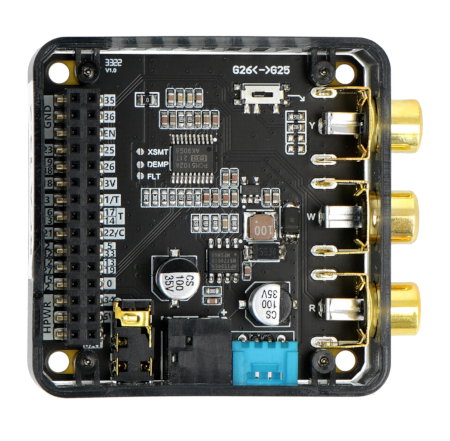

M5 RCA 13.2 - PCM5102 - Composite-Audio-/Videomodul - für M5Stack-Entwicklungsmodule.
