Arduino Nano 33 IoT – ABX00027

Index: ARD-14764 EAN: 7630049201460

Das Arduino® Nano 33 IoT mit Anschlüssen ist eine kleine Platine, die mit dem Mikrocontroller SAMD21G18A und dem ESP32-Modul NINA W102 für die drahtlose Kommunikation ausgestattet ist. Das Board ist dank WiFi, Bluetooth-Kommunikation und dem eingebauten kryptografischen Chip ATECC608A perfekt für Internet-of-Things-Projekte geeignet.

Arduino Nano 33 IoT – ABX00027
29,90 €
25,13 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Arduino

Produktbeschreibung: Arduino Nano 33 IoT

Die Arduino-Modelle der Nano-Serie sind darauf ausgelegt , die Fähigkeiten kleiner Boards zu erweitern , sodass ihr Einsatz in jedem Projekt möglich ist. Arduino Nano 33 IoT passt perfekt in die Kategorie der Internet of Things -Projekte dank des integrierten Kommunikationssystems, das WiFi und Bluetooth NINA W102 basierend auf dem ESP32-Modul unterstützt. Zusätzlich ist das Nano 33 IoT mit dem kryptografischen Chip ATECC608A ausgestattet. Es unterstützt auch die Arduino IoT Cloud und den TLS -Standard (Transport Layer Security), d. h. die Entwicklung des SSL-Protokolls, das die Vertraulichkeit und Integrität der Datenübertragung gewährleistet.

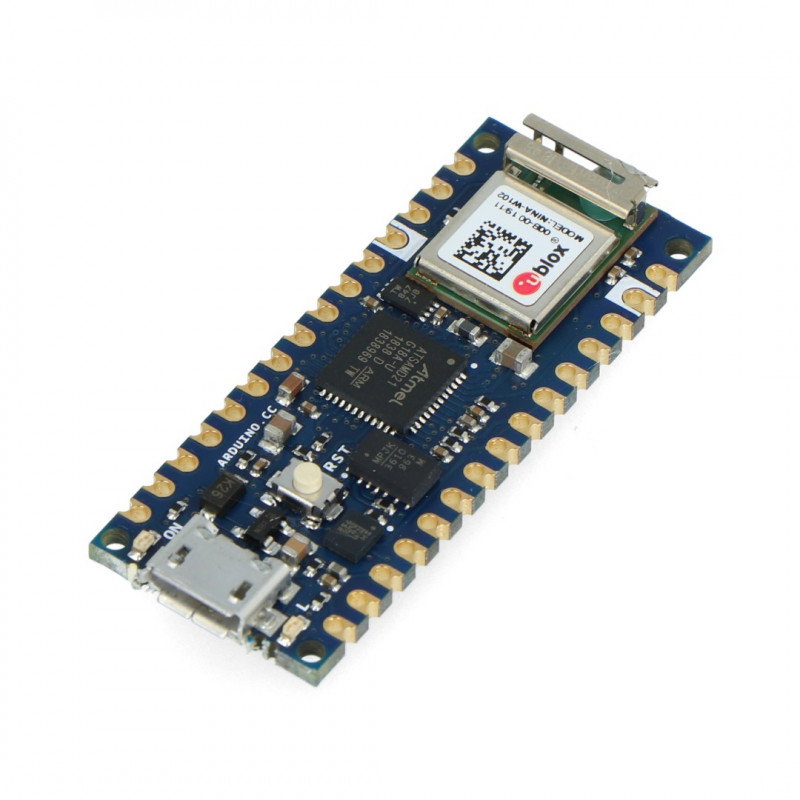

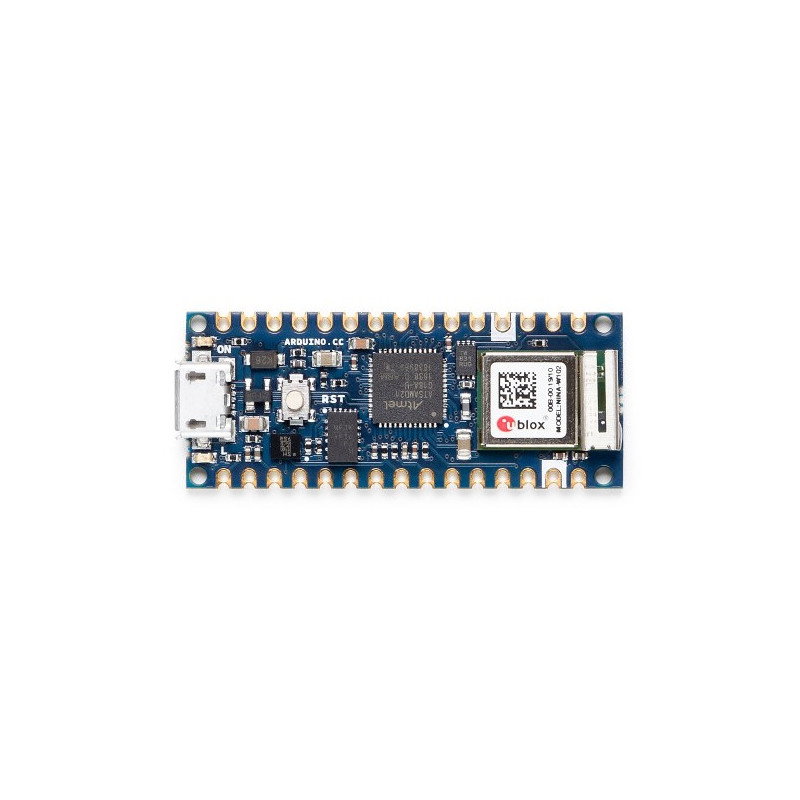

Arduino Nano 33 IoT

Arduino Nano 33 IoT.

Die angebotene Platine verfügt über Klemmen zur Selbstkonfektionierung. Wir bieten auch eine Version mit Anschlüssen an.

Arduino Nano 33 IoT-Fähigkeiten

Das Herz von Arduino ist der Mikrocontroller SAMD21G18A , der mit bis zu 48 MHz getaktet ist und von 256 KB Flash-Speicher und 32 KB SRAM unterstützt wird. Das Board ist mit einem drahtlosen NINA W102- Kommunikationsmodul ausgestattet, das auf dem ESP32-System basiert. Dies ermöglicht die Kommunikation über WLAN oder Bluetooth. Die Sicherheit der übertragenen Daten wird durch das kryptografische System ATECC608A und die Tatsache gewährleistet , dass der Arduino Nano 33 IoT die Arduino IoT Cloud und den TLS-Standard (Transport Layer Security) unterstützt , d. h. die Entwicklung des SSL-Protokolls, das die Vertraulichkeit und Integrität der Daten gewährleistet Übertragung. Das Board hat nicht genug Platz für einen 3-Achsen-Beschleunigungsmesser und ein Gyroskop.

Stromversorgung des Moduls

Der Arduino Nano 33 IoT unterstützt standardmäßig nur 3,3 V. An der Stelle, an der der 5-V-Pin auf dem Standard-Nano-Board erscheint (zwischen den RST- und A7-Pins), befindet sich ein Jumper, der mit der USB-Stromversorgung kurzgeschlossen werden kann. Um die Geräte mit 5 V zu versorgen, löten Sie den Jumper und versorgen Sie den Nano über USB mit Strom . Wenn der Jumper gelötet ist und der Strom vom Pin V in genommen wird, wird keine Spannung erhalten. Dies ist eine Sicherheitsmaßnahme zum Schutz des Arduino Nano 33 IoT. Das Board ermöglicht das Debuggen von Programmen, was über 6 Pads erfolgt, die sich auf der Unterseite des Boards unter dem Kommunikationssystem befinden.

Warnung!

Standardmäßig kann der Arduino Nano 33 IoT NUR mit einer Spannung von 3,3 V arbeiten. Schließen Sie keine Geräte, die mit einer Spannung von 5 V arbeiten, an die Signalpins an.

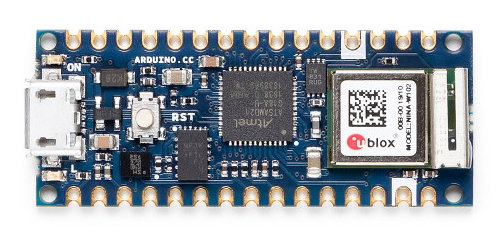

Arduino Nano 33 IoT

Arduino Nano 33 IoT. Sichtbarer Jumper für 5V Stromversorgung über USB.

Spezifikation des Arduino Nano 33 IoT-Boards mit Anschlüssen

  • Versorgungsspannung: 3,3 V
  • Mikrocontroller: SAMD21G18A
    • Taktfrequenz: bis zu 48 MHz
    • Flash-Speicher: 256 KB
    • SRAM-Speicher 32 kB
  • Digitale Stifte: 14
  • PWM-Pins: 6
  • Analoge Pins: 8
  • MicroUSB-Buchse
  • Schnittstellen: GPIO, SPI, I2C, USART, PWM
  • Wandler: ADC, DAC
  • Sensoren: Gyroskop, Beschleunigungsmesser
  • Abmessungen: 45 x 18 mm

Führt

Stift Bezeichnung Typ Beschreibung
1 D13 Digital GPIO
2 + 3V3 Leistung Stromversorgung für externe Geräte
3 AREF Analog Referenzpin, kann wie GPIO verwendet werden
4 A0 / DAC0 Analog ADC-Eingang / DAC-Ausgang, kann wie GPIO verwendet werden
5 A1 Analog ADC-Eingang, kann wie GPIO verwendet werden
6 A2 Analog ADC-Eingang, kann wie GPIO verwendet werden
7 A3 Analog ADC-Eingang, kann wie GPIO verwendet werden
8 A4 / SDA Analog ADC-Eingang, I2C SDA, kann wie GPIO verwendet werden *
9 A5 / SKL Analog ADC-Eingang, I2C SCL kann wie GPIO verwendet werden *
10 A6 Analog ADC-Eingang, kann wie GPIO verwendet werden
11 A7 Analog ADC-Eingang, kann wie GPIO verwendet werden
12 VUSB Power I / O Normalerweise nicht verbunden. Kann mit USB-Strom kurzgeschlossen sein
13 RST Digitale Eingabe Aktives Zurücksetzen
14 Masse Leistung Masse
15 Fahrgestellnummer Leistung Leistung
16 Senden Digital USART TX , kann wie GPIO verwendet werden
17 Empfang Digital USART RX , kann wie GPIO verwendet werden
18 RST Digital Aktives Zurücksetzen
19 Masse Leistung Masse
20 D2 Digital GPIO
21 D3 / PWM Digital GPIO, kann wie GPIO verwendet werden
22 D4 Digital GPIO
23 D5 / PWM Digital GPIO, kann wie GPIO verwendet werden
24 D6 / PWM Digital GPIO, kann wie GPIO verwendet werden
25 D7 Digital GPIO
26 D8 Digital GPIO
27 D9 / PWM Digital GPIO, kann wie GPIO verwendet werden
28 D10 / PWM Digital GPIO, kann wie GPIO verwendet werden
29 D11 / MOSI Digital MOSI SPI , kann wie GPIO verwendet werden
dreißig D12 / MISO Digital SPI MISO , kann wie GPIO verwendet werden

(*) Im Gegensatz zum Standard-Arduino Nano haben die Pins A4 und A5 einen Standard-Pullup, den sogenannten Pull-up und werden als I2C-Bus verwendet, daher wird es nicht empfohlen, sie als analoge Eingänge zu verwenden.

Arduino Nano 33 IoT – ABX00027

Wir bieten ein ausgezeichnetes Gerät an, das für den Einsatz in verschiedenen Arten von Projekten bestimmt ist. Das Gerät ist mit einem ASMD21G18A-Mikrocontroller ausgestattet, der einen zuverlässigen und stabilen Betrieb gewährleistet.

Standardmäßig sollte die Platine mit einer Spannung von 3,3 V versorgt werden, der Hersteller hat jedoch zwei Pins vorbereitet, wodurch Sie nach einem Kurzschluss die Spannung von 5 V sicher verwenden können. Das Gerät verfügt über 14 I / O-Ports, von denen 6 digitale PWM-Signale (z. B. zur Steuerung von Gleichstrommotoren) und 8 davon senden können analoge Signale (z. B. für analoge Sensoren).

Arduino Nano 33 - IoT-Konzept

Diese Art der Ausstattung eignet sich perfekt für die Umsetzung des IoT-Konzepts – vor allem dank der verfügbaren drahtlosen Kommunikationsschnittstellen wie WiFi und Bluetooth.

Wir bieten auch andere Arduino-Boards an - einschließlich der regulären Version von Arduino Nano, Arduino Leonardo, Teilen, Zubehör und Abdeckungen dafür.

Stromspannung aus 4,5 V.
Stromspannung Nieder 21,0 V
Nennspannung 3,3 V.
Die Spannung des Ausgangs an 3,3 V.
UC - Mikrocontroller SAMD21
UC - Kern ARM Cortex-M0 +
UC - Flash-Speicher 256 KB
UC - RAM-Speicher 32 KB
UC - Anzahl der Kerne 1. Single-Core
UC - Digitale Stifte 14
UC - analoger Eingang 8
UC - Timing 48 MHz
UC - USB-Schnittstelle microUSB
UC - I2C-Schnittstelle Ja
UC - UART-Schnittstelle Ja
UC - Stromanschluss microUSB
UC - SPI-Schnittstelle Ja
PAKETBREITE 6 cm
PAKETHÖHE 2.5 cm
PAKETTIEFE 8 cm
PAKETGEWICHT 0.015 kg
