Produktbeschreibung: IPS 3,5 '' resistiver LCD-Touchscreen 480x320px - SPI - 65K RGB - für Raspberry Pi Pico - Waveshare 19907
Von Waveshare hergestelltes IPS - Anzeigemodul , das für die Arbeit mit dem Raspberry Pi Pico -Board ausgelegt ist. Das Display basiert auf dem ILI9488-Chip mit dem resistiven Touch-Controller XPT2046 und kommuniziert über die SPI -Schnittstelle. Die Diagonale des Bildschirms beträgt 3,5 " und seine Auflösung beträgt 480 x 320 px . Er kann 65.000 Farben anzeigen, die im RGB-Gamma enthalten sind. Die Größe eines einzelnen Pixels beträgt 0,153 x 0,153 mm. Das Board ist auch mit einer microSD ausgestattet Kartenschlitz.
3,5-Zoll-IPS-Display mit 480 x 320 Pixeln, das für die Arbeit mit dem Raspberry Pi Pico entwickelt wurde. Das Produkt ist mit dem Raspberry Pi Pico kompatibel
Der Hersteller stellt eine Wiki-Seite des Produkts zur Verfügung, die Informationen zu den Modul-Pins und eine ausführliche Bedienungsanleitung enthält. Außerdem erfahren Sie, wie Sie das Display anschließen.

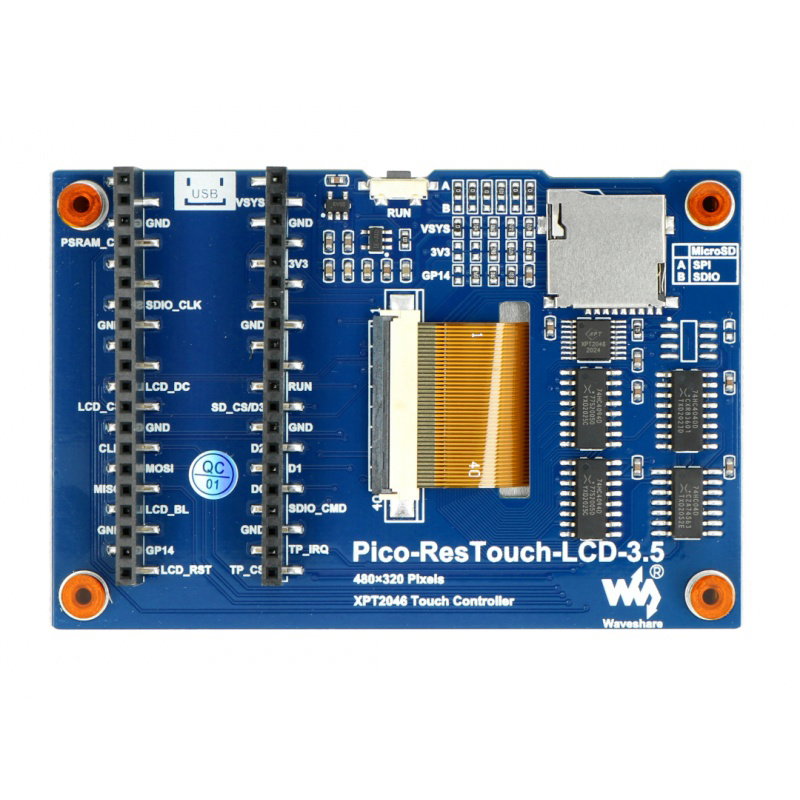

Anzeigemodul-Pins für Raspberry Pi Pico.Pins des Anzeigemoduls zu Pico

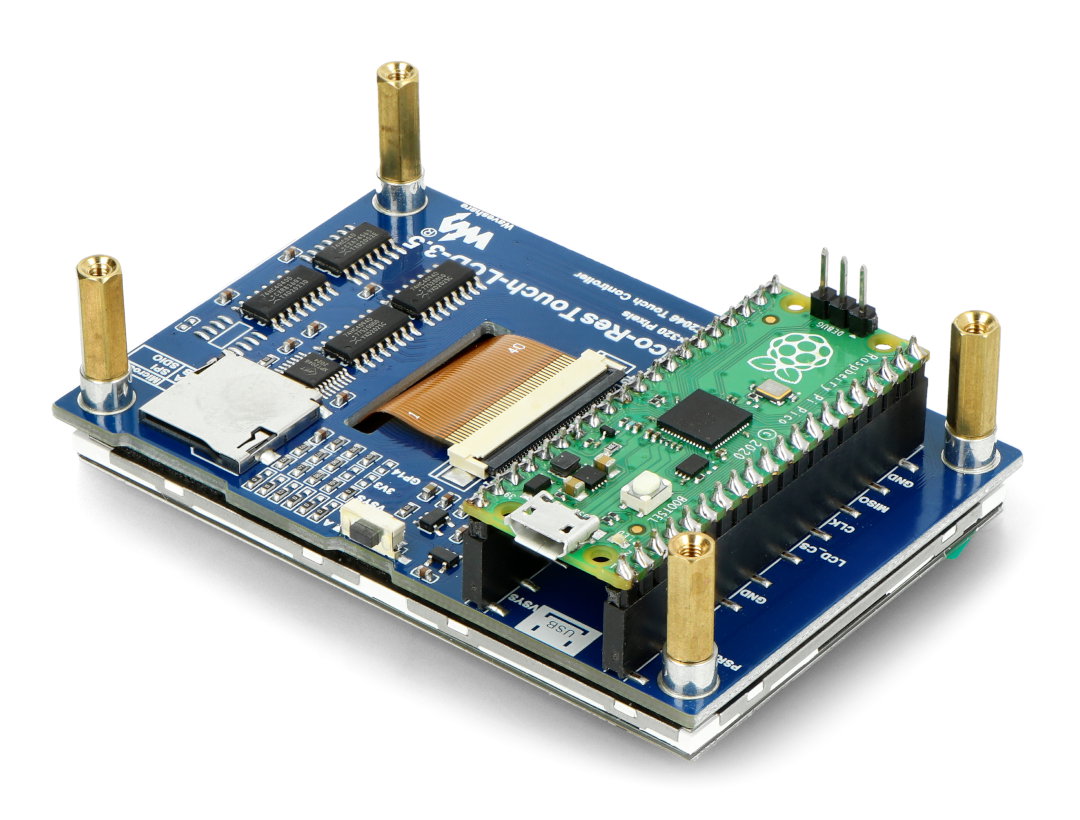

Das Modul ist mit einer Buchse ausgestattet, an die Sie eine Raspberry Pi Pico-Platine direkt anschließen oder eine Verbindung über Kabel herstellen können. Unter den Stiften befinden sich:
- VSYS - 5 V Versorgungsspannung
- GND - die Masse des Systems
- GP5 | SDIO_CLK - SDIO-Taktleitung
- GP9 | LCD_DC - LCD-Daten / Befehlszeile
- GP10 | CLK - SPI-Taktleitung
- GP11 | MOSI - Master-Ausgang, Slave-Eingang
- GP12 | MISO - Master-Eingang, Slave-Ausgang
- GP13 | LCD_BL - LCD-Hintergrundbeleuchtung
- GP15 | LCD_RST - LCD-Reset
- GP16 | TP_CS - Auswahl des Touch-Controller-Layouts
- GP17 | RP_IRQ - Touch-Controller-Interrupt-Pin
- GP18 | SDIO_CMD - CMD-SDIO-Stift
- GP19 | D0 - Stift SDIO D0
- GP20 | D1 - Stift SDIO D1
- GP21 | D2 - Stift SDIO D2
- GP22 | SD_CS / D3 - SDIO-CS / D3-Stift
Anzeigespezifikation
- Arbeitsspannung: 5V
- Schnittstelle: SPI
- Bildschirmtyp: IPS
- Chip: ILI9488
- Touch-Controller: XPT2046
- Berührung: resistiv
- Diagonale: 3,5 "
- Auflösung: 480 x 320 Pixel
- Displaygröße: 73,44 x 48,96 mm
- Modulabmessungen: 86 x 57,20 mm

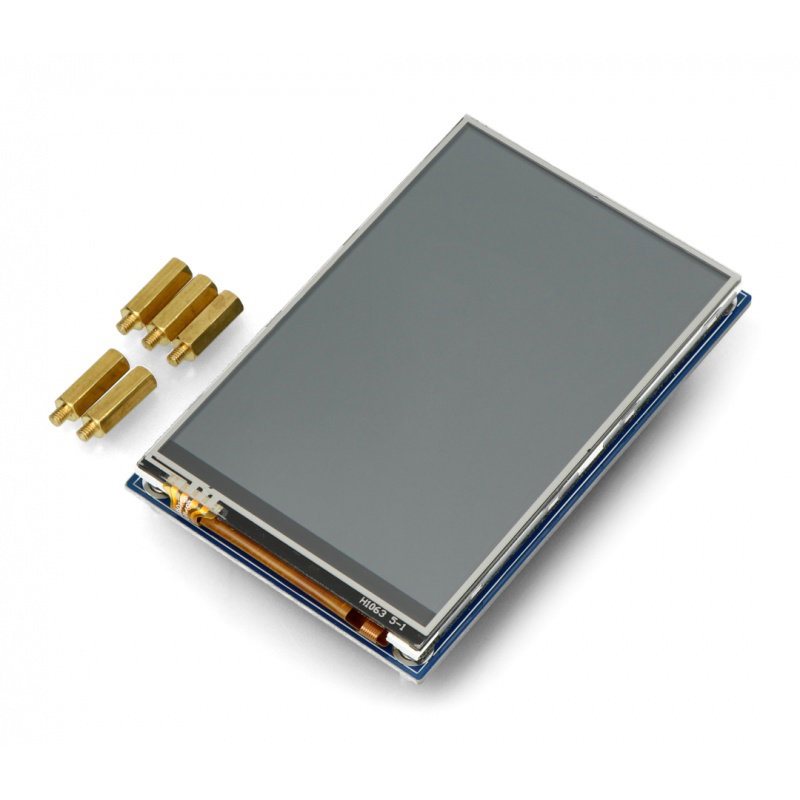

Inhalt des Kits
- 3,5" Display
- 4 x Abstand
Verkaufsgegenstand ist das Display, das Raspberry Pi Pico Modul kann separat erworben werden.
