Produktbeschreibung: TTP224 Touch-Tastatur - 4 Tasten
Kapazitiver Berührungssensor basierend auf dem TTP224-Modul. Es wird mit einer Spannung von 2,4 V bis 5,5 V versorgt. Der Ausgang ist ein digitales Signal. Es verfügt über 4 Tasten mit LED-Signalisierung.
Spezifikation des Tastaturmoduls
- Versorgungsspannung: 2,4 bis 5,5 V
- Reaktionszeit:
- Schnellmodus: 100 ms
- Energiesparmodus: 200 ms
- Verwendeter Chip: TTP224
- Ausgestattet mit taktilen 4-Pin-Tasten
- 4 LEDs informieren über den Status jeder Taste
- Unterschiedliche Betriebsarten: Details in der Dokumentation
- Abmessungen: 35 x 29 x 11 mm
|
Das Produkt ist mit Arduino kompatibel Im Web findet man eine Anleitung mit Beispielen für Arduino . |

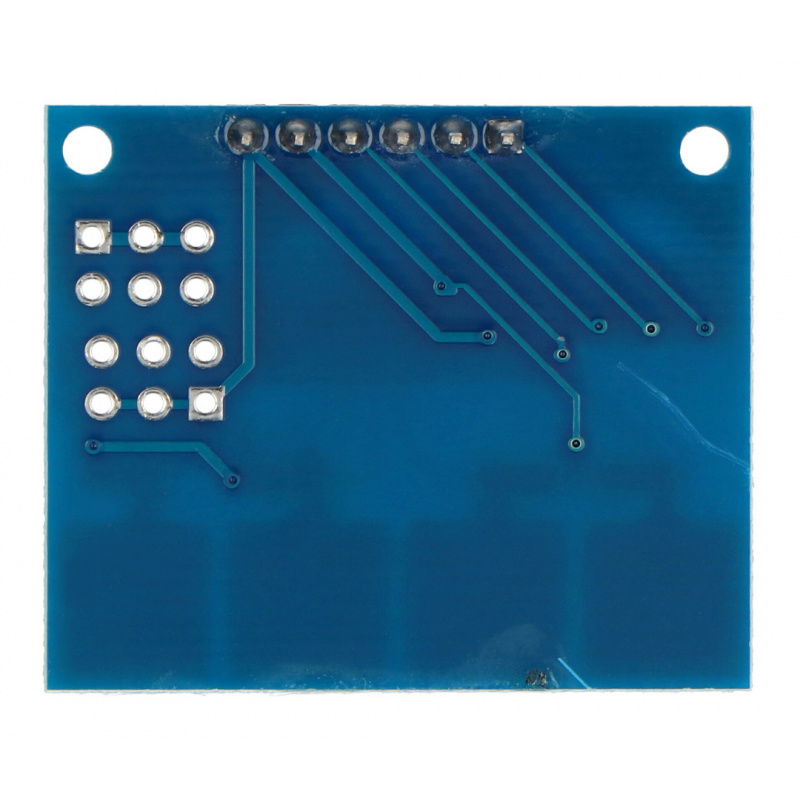

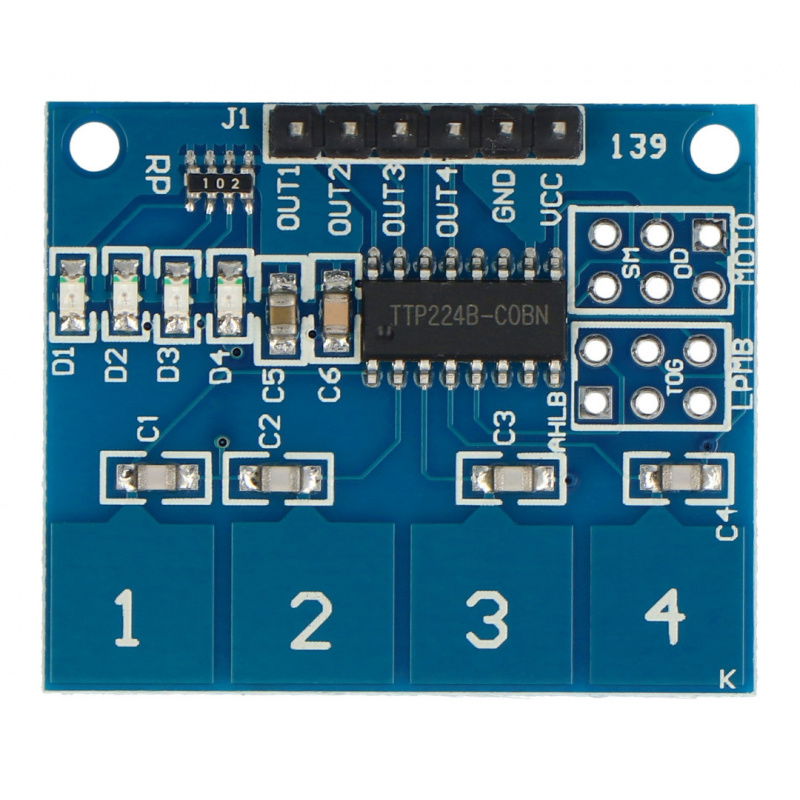

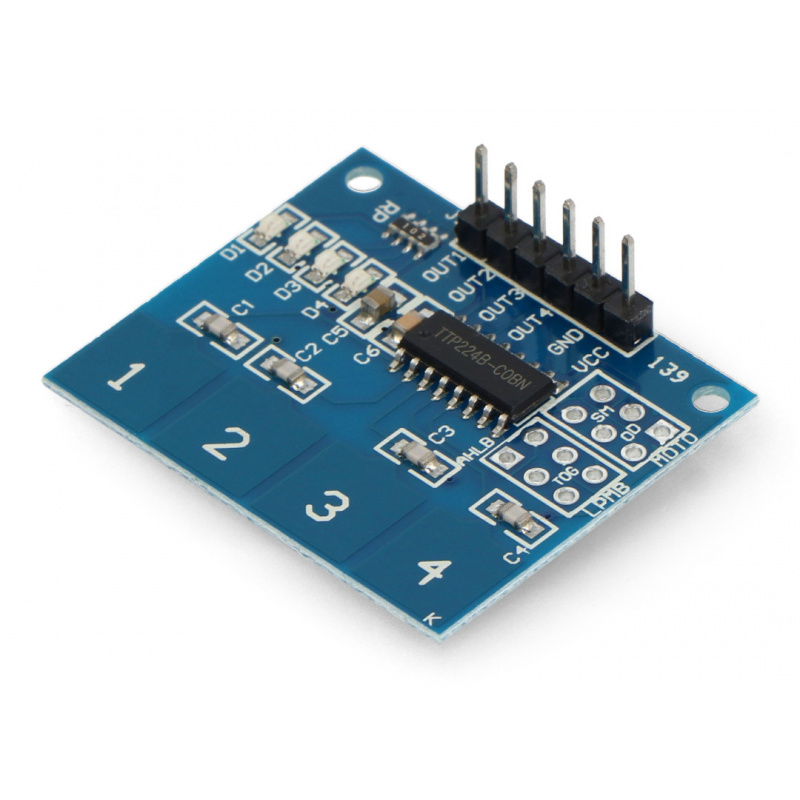

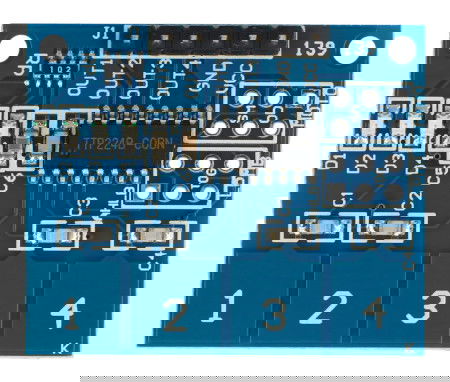

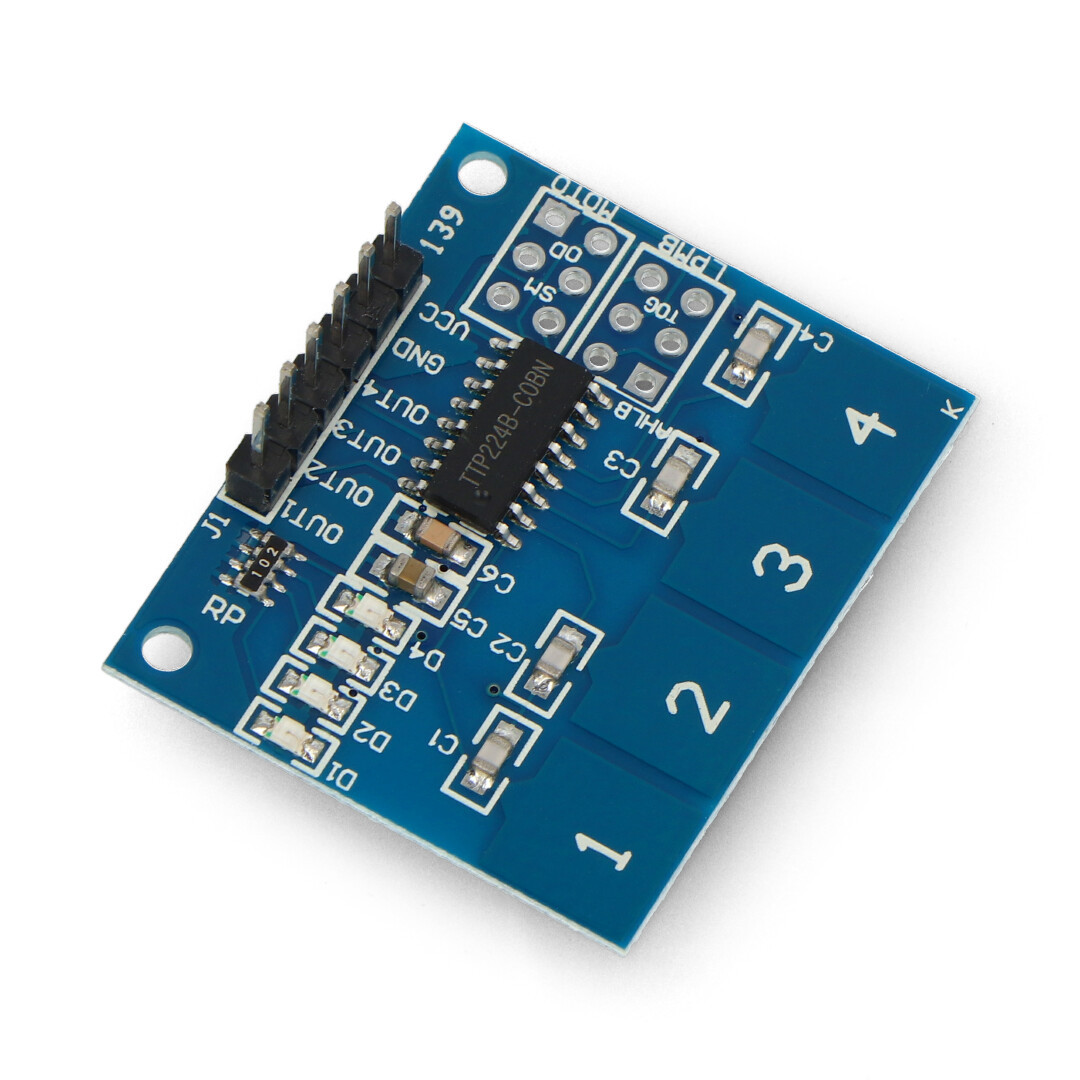

TTP224 Touch-Tastatur - 4 Tasten.

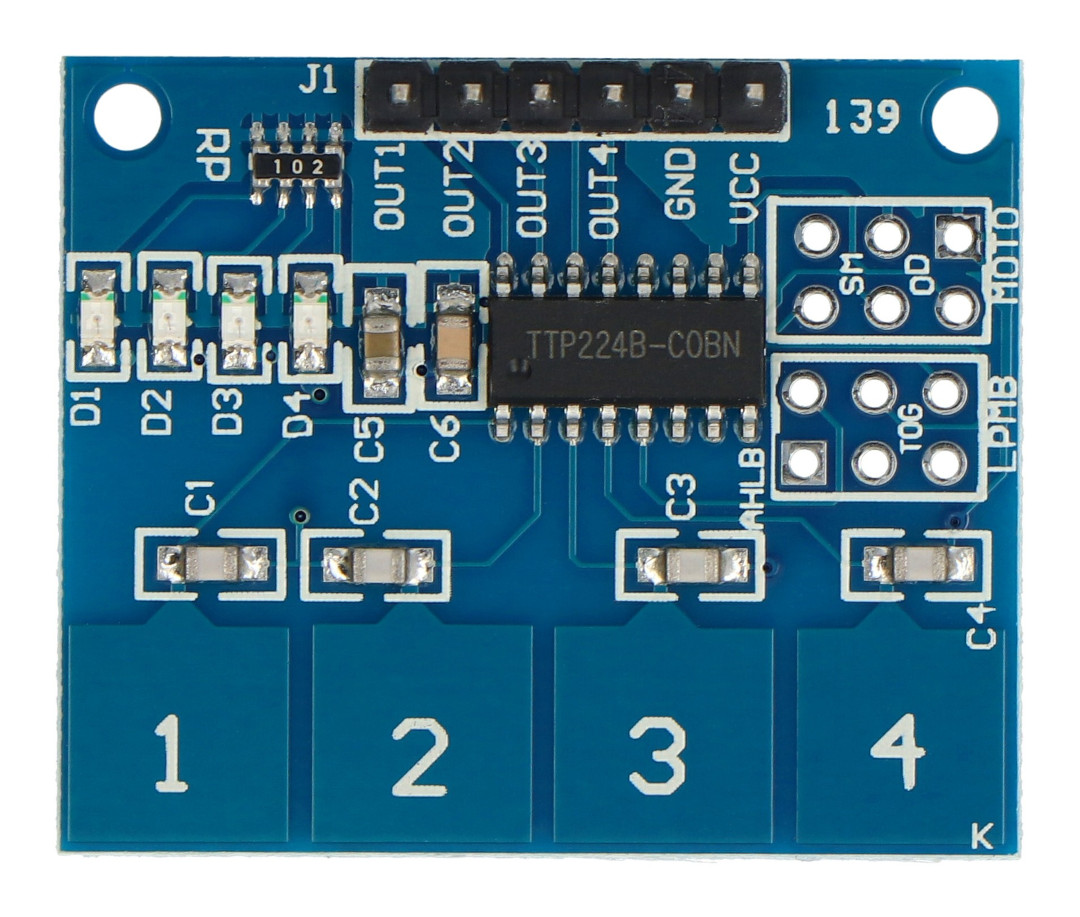

Anschließen des Moduls
Der Sensor kommuniziert digital mit dem Mikrocontroller. Es hat folgende Ausgänge:
| Stift | Beschreibung |
|---|---|
| Masse | Die Masse des Systems. |
| VCC | Versorgungsspannung von 2,4 V bis 5,5 V. |
| AUS1 | Tastenausgang 1. |
| AUS2 | Tastenausgang 2. |
| AUS3 | Tastenausgang 3. |
| AUS4 | Tastenausgang 4. |
| AHLB | Moduswechsel. |
| TOG | Moduswechsel. |
| LPMB | Schneller / langsamer Modus. |
| SM | Ein-Knopf- oder Mehr-Knopf-Modus. |
| AUS | Moduswechsel. |
| MOT0 | Einstellung der Einschaltzeit. |
