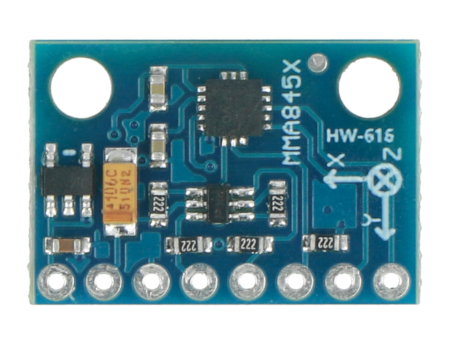

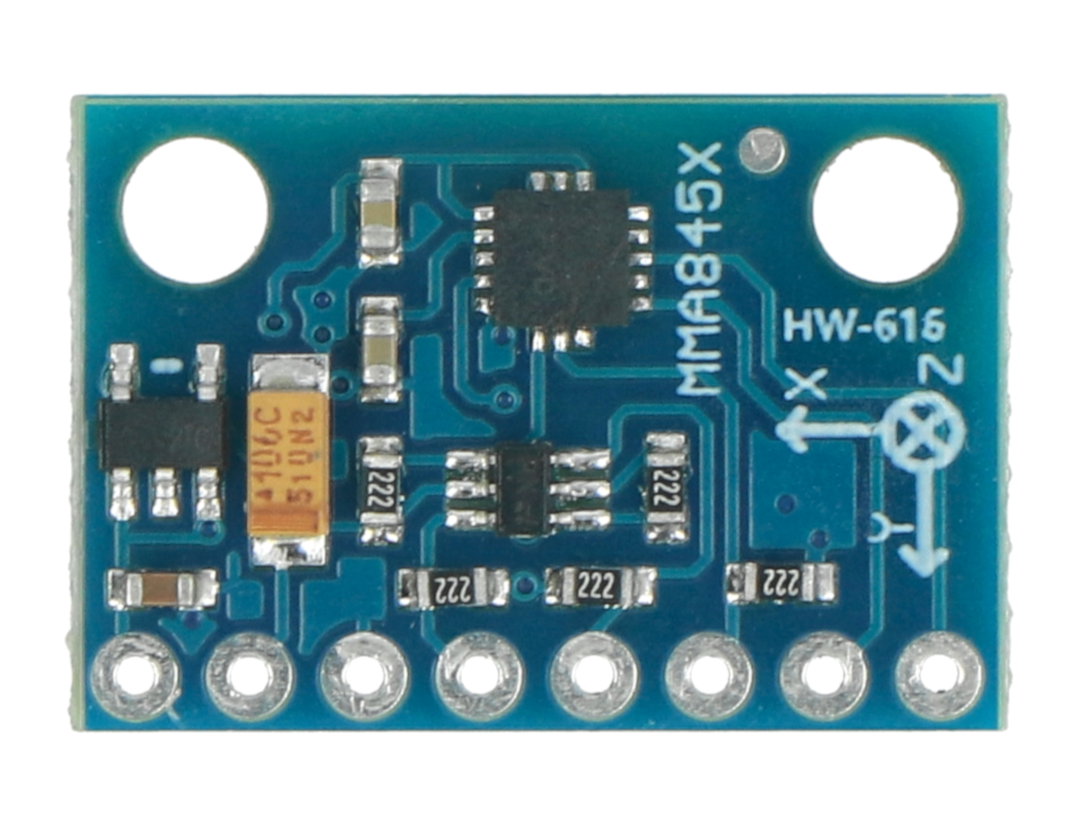

Produktbeschreibung: MMA8452 - 3-Achsen-I2C-Digital-Beschleunigungsmesser - HW-616
Sensor zur Beschleunigungsmessung in drei Achsen : X, Y, Z im Bereich von ± 2 g, ± 4 g oder ± 8 g . Der Beschleunigungssensor MMA8452 für die Kommunikation mit der Zentraleinheit verwendet den I2C -Bus. Das Modul verfügt über passive Elemente, die für den ordnungsgemäßen Betrieb des Systems erforderlich sind. Die Pins sind die Lötpads, auf die die Goldpin-Anschlüsse gelötet werden sollten - 2,54-mm-Raster , mit dem der Sensor über Drähte angeschlossen oder direkt in das Steckbrett gesteckt werden kann .

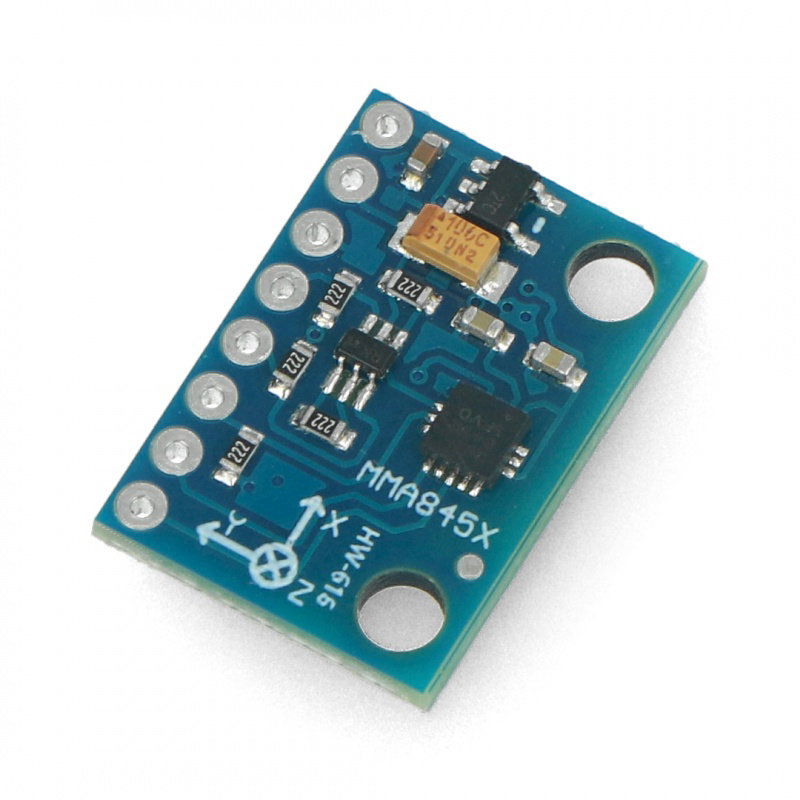

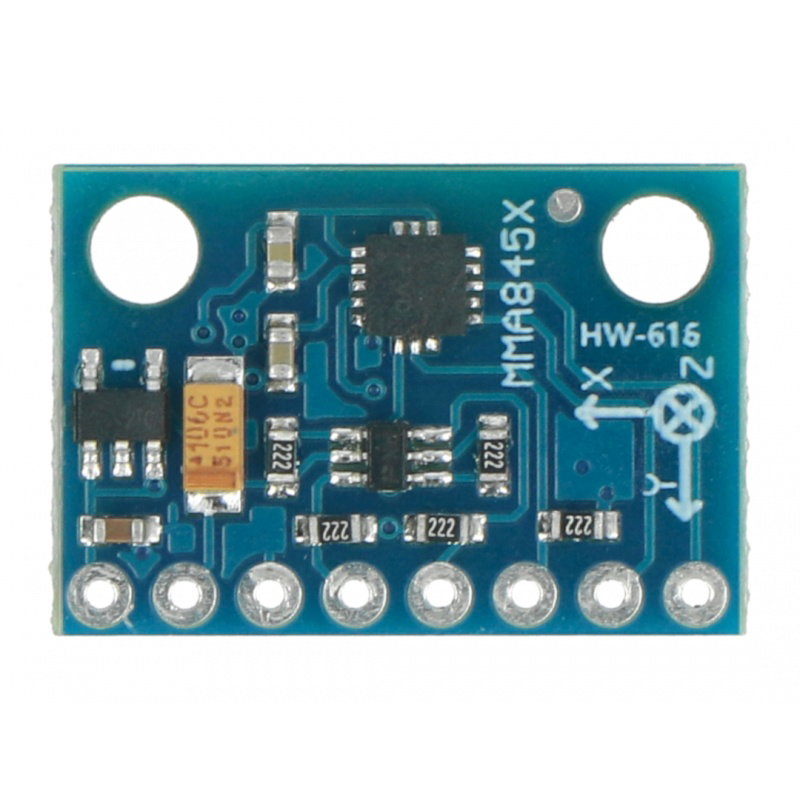

3-Achsen-Digital-Beschleunigungsmesser MMA8452 I2C - HW-616.

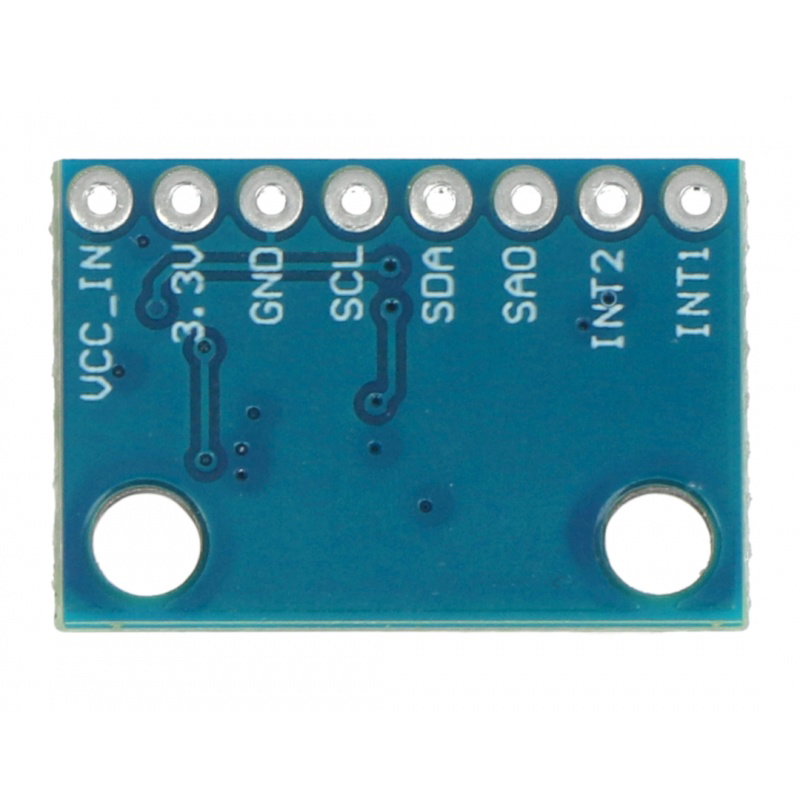

Stifte des Beschleunigungssensors MMA8452
Der Sensor verfügt über Lötpads, die mit einemGoldpin-Anschluss kompatibel sind - 2,54 mm Rastermaß .
| Stift | Beschreibung |
|---|---|
| VCC_IN | Stromversorgung des Systems. |
| 3,3 V | Stromversorgung 3,3 V. |
| Masse | Die Masse des Systems. |
| SCL | Die Taktleitung des I2C-Busses (TWI). |
| SDA | Die Datenleitung des I2C-Bus (TWI). |
| INT1, INT2 | Programmierbare Interrupts. |
Spezifikation des Beschleunigungssensors MMA8452
- Versorgungsspannung: 1,95 V bis 3,6 V
- Die Spannung der Pins: von 1,6 V bis 3,6 V
- Drei Achsen: X, Y, Z
- Kommunikationsschnittstelle: I2C (TWI)
- Auflösung: 8 Bit / 12 Bit
- Messbereiche (konfigurierbar):
- ± 2 g, ± 4 g, ± 8 g

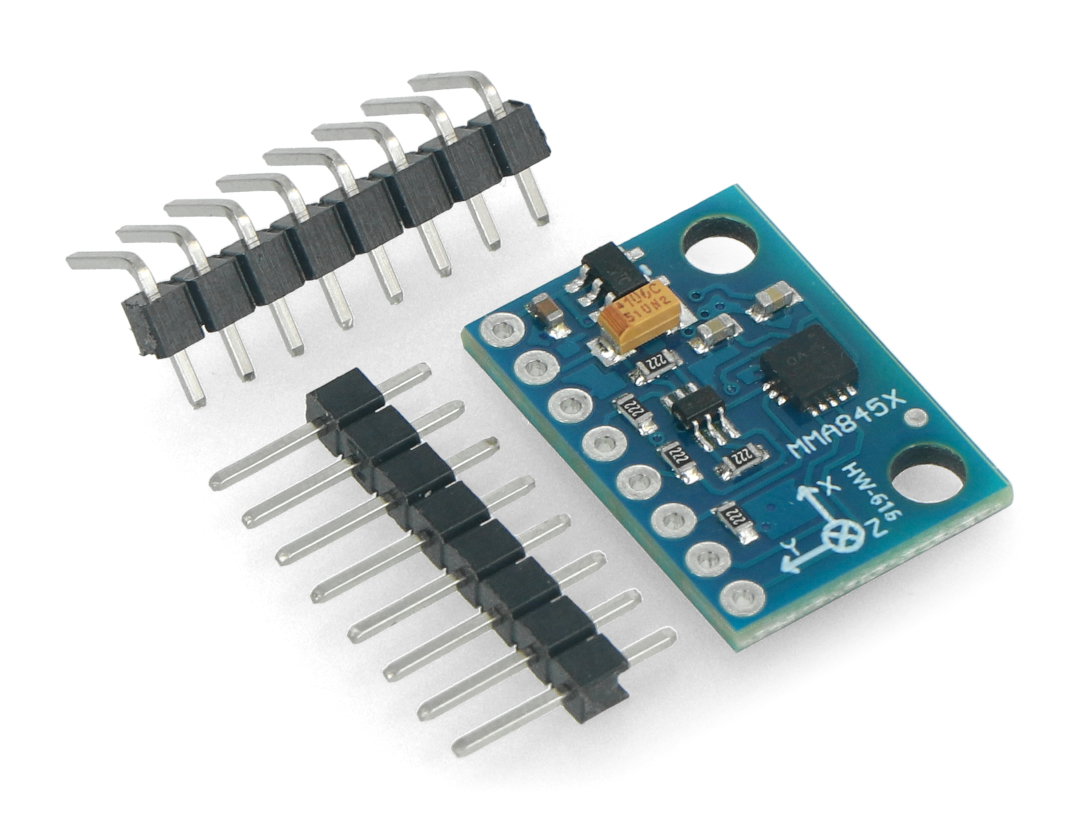

- Fazit: Lötpads für Goldpin-Steckverbinder - 2,54 mm Raster (Streifen im Kit zum Selbstlöten enthalten)
- Zwei Befestigungslöcher mit einem Durchmesser von 2 mm
