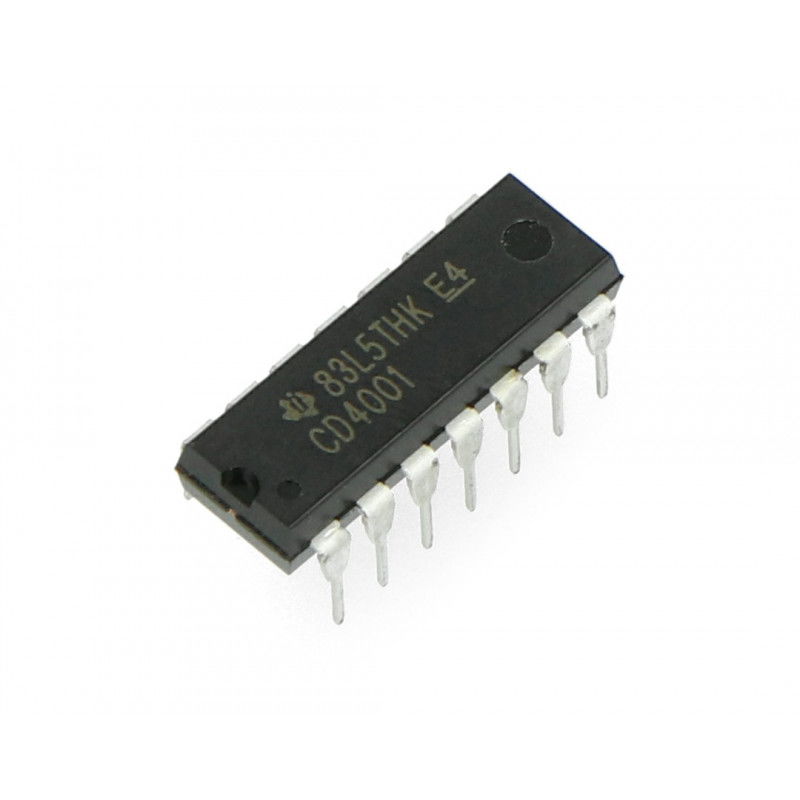

Produktbeschreibung: CD4001 4 x NOR Logikschaltung - 5 Stk.
4 xNOR-Gatter-Logikschaltung im DIP14-Gehäuse. Konzipiert für THT-Durchsteckmontage. Die Betriebsspannung der Schaltung liegt zwischen 3 V und 18 V. Das Produkt wird als Satz von 5 Stück verkauft .
CD4001 Chip-Spezifikationen
- Betriebsspannung: 3 V bis 18 V
- 4 x NOR-Gatter
- Anzahl der Eingänge: 2 pro Gatter
- Gehäusetyp: DIP14
- Montage: THT Durchgangsbohrung
|
Das Produkt wird als Satz von 5 Stück verkauft. |

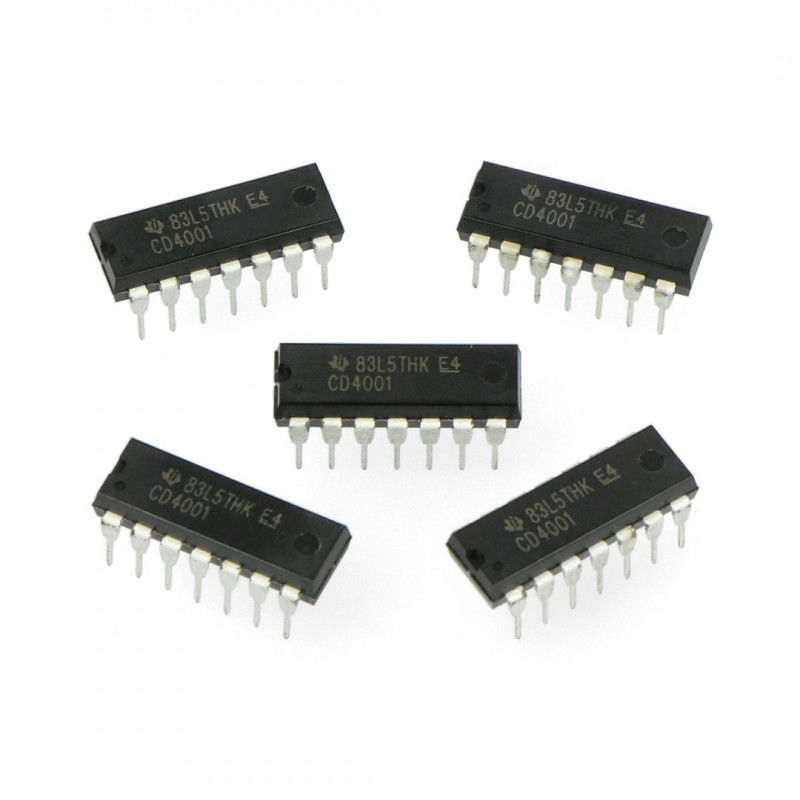

CD4001 4 x NOR-Logikgatter - 5 Stück
Prinzip des NOR-Logikgatters
Das CD4001 ist ein integrierter Schaltkreis, der in CMOS-Technologie hergestellt wird, wobei die Struktur unipolare Transistoren (MOSFETs) verwendet. Die Transistor-Verbindungsschaltung bildet vier Logikgatter vom Typ NOR, die unabhängig voneinander funktionieren, aber je nach Anwendung miteinander verbunden werden können. Ein NOR-Logikgatter führt eine Funktion aus, die eine serielle Kombination von zwei logischen Funktionen ist - die Alternative und ihre Negation. Das Prinzip eines einfachen NOR-Gatters mit zwei Eingängen besteht darin, dass der Ausgang des Gatters niedrig ist, wenn ein beliebiger Eingang einen hohen Zustand annimmt. Andererseits wird nur dann ein hoher Zustand am Ausgang des Gatters erreicht, wenn an beiden Eingängen des Gatters ein niedriger Zustand angelegt wird.
Andere Möglichkeiten der Verwendung des CD4001 IC
Durch geeignete Schaltungen mit den Anschlüssen des CD4001 IC lassen sich kombinierte Logikfunktionen realisieren. Durch Kurzschließen der Eingänge einzelner Gatter (Pin 1 aus 2, Pin 5 aus 6, Pin 8 aus 9 und Pin 12 aus 13) lässt sich zum Beispiel ein vierfaches NOT-Gatter realisieren. Indem man die Eingänge von zwei Gattern separat verbindet (Pin 1 von 2 und Pin 5 von 6) und die Ausgänge dieser Gatter mit den Eingängen des dritten NOR-Gatters verbindet (d.h. Pin 3 von 8 und Pin 4 von 9), entsteht ein UND-Gatter (der resultierende logische Zustand wird an Pin 10 des CD4001-Chips erhalten).
