Produktbeschreibung: RGB ZIP Halo HD LED-Ring für BBC Micro:bit - Kitronik 5672

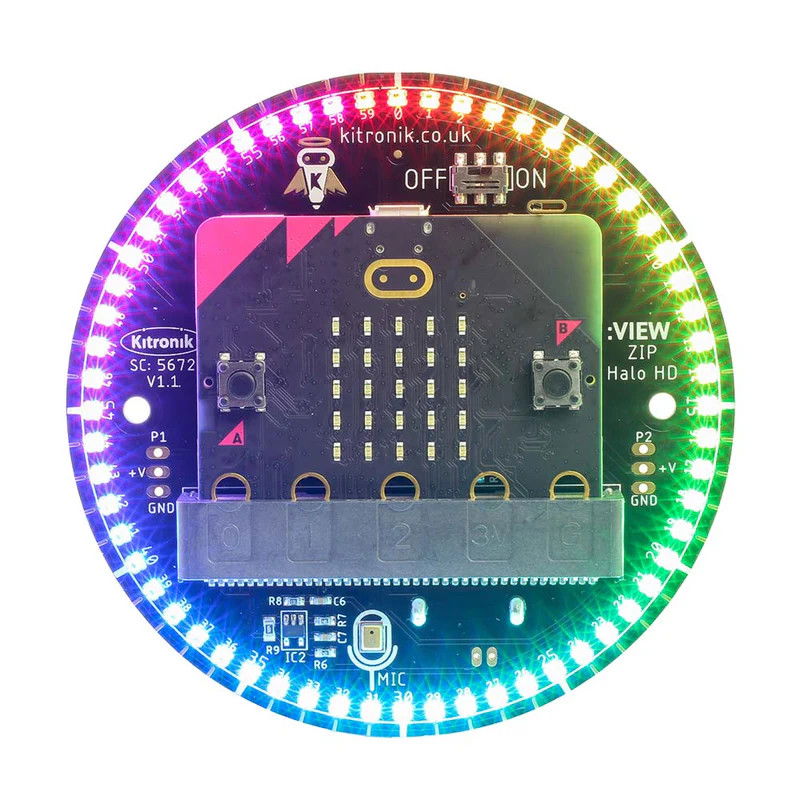

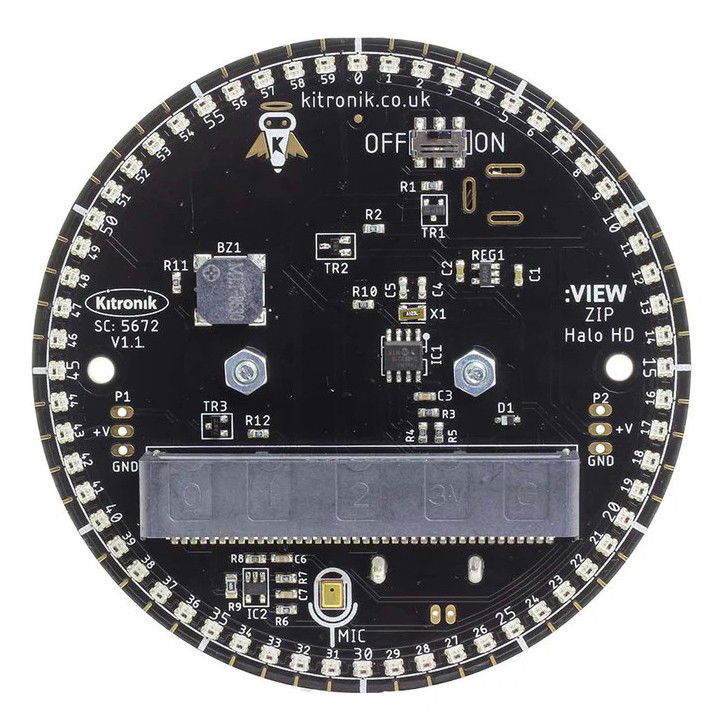

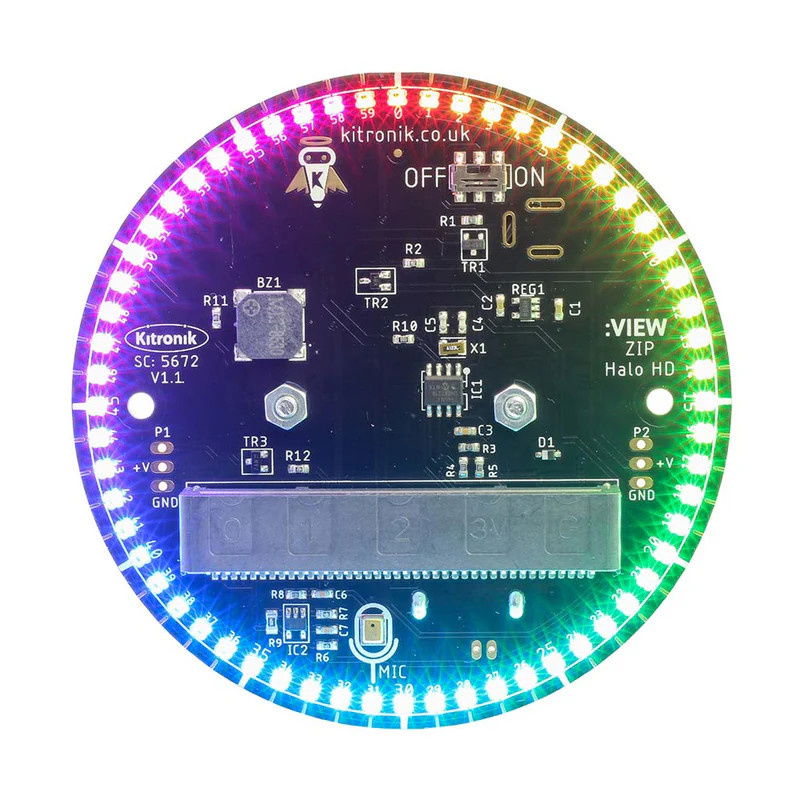

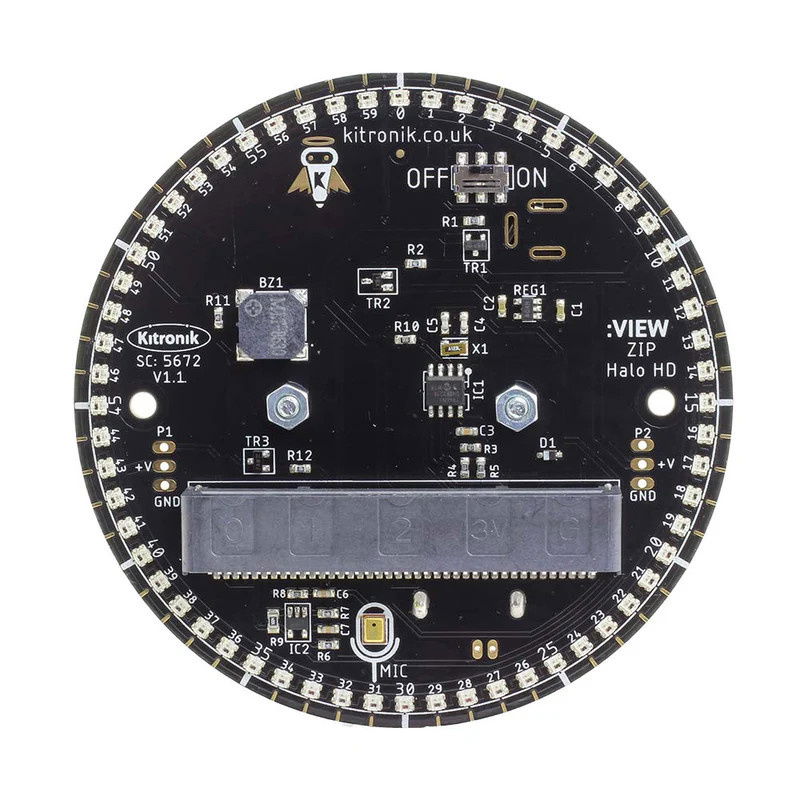

Runde Platte für das micro:bit -Modul bestückt mit 60 adressierbaren RGB-LEDs. Es verfügt außerdem über P1- und P2-Pins in einem Standardabstand von 2,54 mm, ein MEMS-Mikrofon zur Tonerkennung und einen piezoelektrischen Summer zur Abgabe von Tönen. Das Board verfügt außerdem über einen Echtzeit- RTC -Chip, der von der I2C -Leitung des micro:bit-Moduls gesteuert wird. Die Platine hat 2 M3 Befestigungslöcher. Das Modul wird mit 3 AA-Batterien betrieben (nicht im Lieferumfang enthalten).
|
Warnung! Das BBC Micro: Bit Board ist nicht im Lieferumfang enthalten, es kann separat erworben werden. |
MakeCode-Blöcke
Kitronik hat benutzerdefinierte Blöcke für den Halo HD-Ring erstellt, die in MakeCode verwendet werden können. Um diese Blöcke hinzuzufügen, gehen Sie zu makecode.microbit.org und erstellen Sie ein neues Projekt. Klicken Sie im Bereich „Erweitert“ auf „Erweiterungen“. Geben Sie dann „Halo HD“ in das Suchfenster ein und klicken Sie dann auf den Titel, um sie in MakeCode zu importieren. Die Blöcke werden in drei Kategorien unterteilt: ZIP-LED, Mikrofon und Uhr. Weitere Informationen zum MakeCore-Editor und zum Schreiben von Code mit MicroPython finden Sie in der Dokumentation .
RGB ZIP Halo HD LED-Ring, Micro:Bit-Modul kann separat erworben werden.
|
Das Produkt ist mit dem BBC micro:bit kompatibel |
Hauptmerkmale des RGB ZIP Halo HD LED-Rings
- 60 adressierbare RGB-ZIP-LEDs.
- P1- und P2-Stifte mit einem Standardraster von 2,54 mm.
- MEMS-Mikrofon und piezoelektrischer Summer.
- Echtzeituhr (RTC), die von der I2C-Leitung gesteuert wird.
- Plug-and-Play.

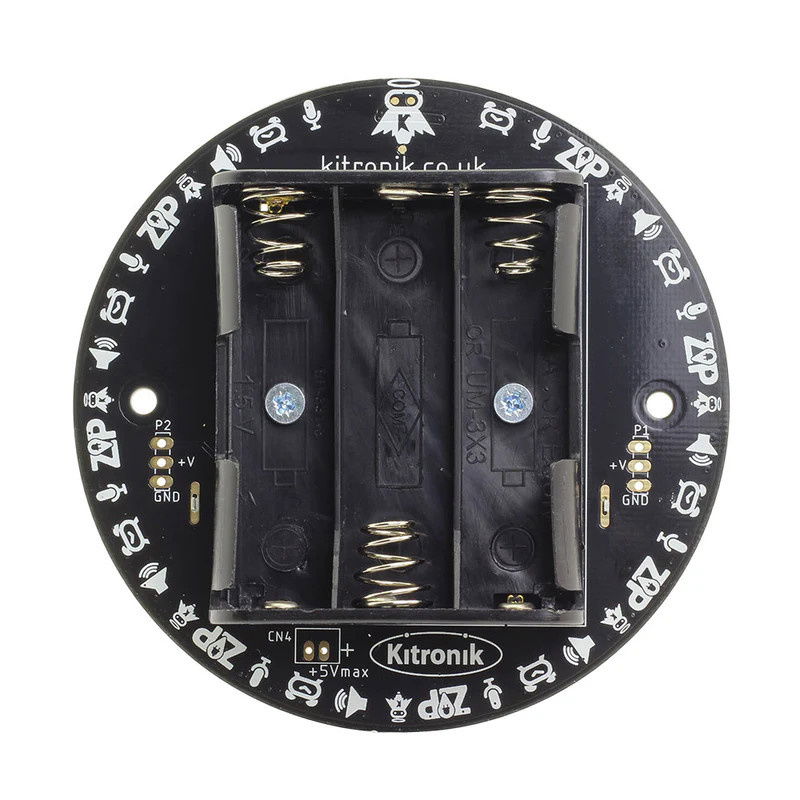

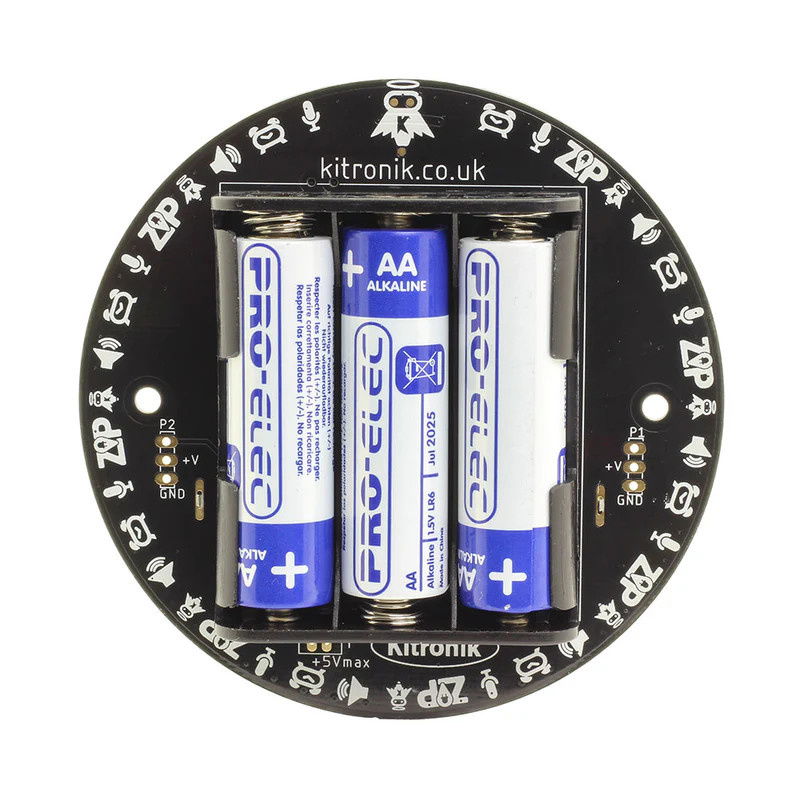

- Angetrieben durch drei AA-Batterien (nicht enthalten).
- Ein-/Ausschalter.
- Programmierbar von MakeCode mit Blöcken oder MicroPython.
- Zwei M3 Befestigungslöcher.
Spezifikation des RGB ZIP Halo HD LED-Rings
- Versorgungsspannung: 3,5 V bis 5 V
- Anzahl der ZIP-LEDs: 60
- Anzahl der externen Kanäle: 3 (1x ZIP LED, 2x I/O Pins 3 V / 50 mA)
- Maximale Stromaufnahme (bei maximaler LED-Helligkeit): 0,9 A (15 mA / Diode)
- Abmessungen: Durchmesser 87 mm
- Befestigungslöcher: M3 im Abstand von 68,4 mm
Vergleich von LED RGB ZIP Halo und ZIP Halo HD Ringen
| Vergleich | ||
|---|---|---|
 |
 |
|
| Modell | PLZ Hallo | ZIP-Halo-HD |
| Anzahl der LEDs | 24 | 60 |
| Schraubanschluss für Mikro: Bit |
✓ |
x |
| Steckplatz für Mikro: Bit | x | ✓ |
| Stromschalter | ✓ | ✓ |
| Batteriekorb | x | ✓ |
| JST-Anschluss | ✓ | x |
| Echtzeituhr (RTC) | x | ✓ |
| Summer | x | ✓ |
| Mikrofon | x | ✓ |
| Leistungsregler für Mikro: Bit | ✓ | ✓ |
| I / O-Erweiterung | ✓ | ✓ |
| ZIP-LED-Pads | ✓ | x |
| Befestigungsbohrungen | ✓ | ✓ |
| Beispiele / Quellen | ✓ | ✓ |
Einfache Bedienung und breite Möglichkeiten
Der ZIP Halo LED-Ring basiert auf RGB-LED-Dioden. Jede der LEDs hat insgesamt 256 Helligkeitsstufen, sodass wir über 16 Millionen verschiedene Farbkombinationen erhalten können. Eingebauter Schutz gegen Verpolung der Stromquelle schützt den Modultreiber vor Beschädigung.
Wie funktionieren die ZIP-LEDs im Kitronik 5672-Modul?
Die RGB-LEDs im Kitronik 5672-Modul sind über einen 3-Draht-Bus miteinander verbunden. Die einzelnen RGB-LEDs in einer solchen Topologie sind mit der Versorgungsspannung (von 3,5 bis 5,3 V), Masse (GND) und dem Ein-/Ausgangsdatenbus (DIN/DOUT) verbunden. Die Steuerdaten werden in 24-Bit-Auflösung übertragen und in die erste RGB-LED im Verbund eingespeist. Wenn der nächste Datenstapel ankommt, wird der vorhergehende Datenstapel an die nächste RGB-LED in der Kette gesendet. Die einzelnen Datenabschnitte werden durch kurze Reset-Impulse getrennt.
