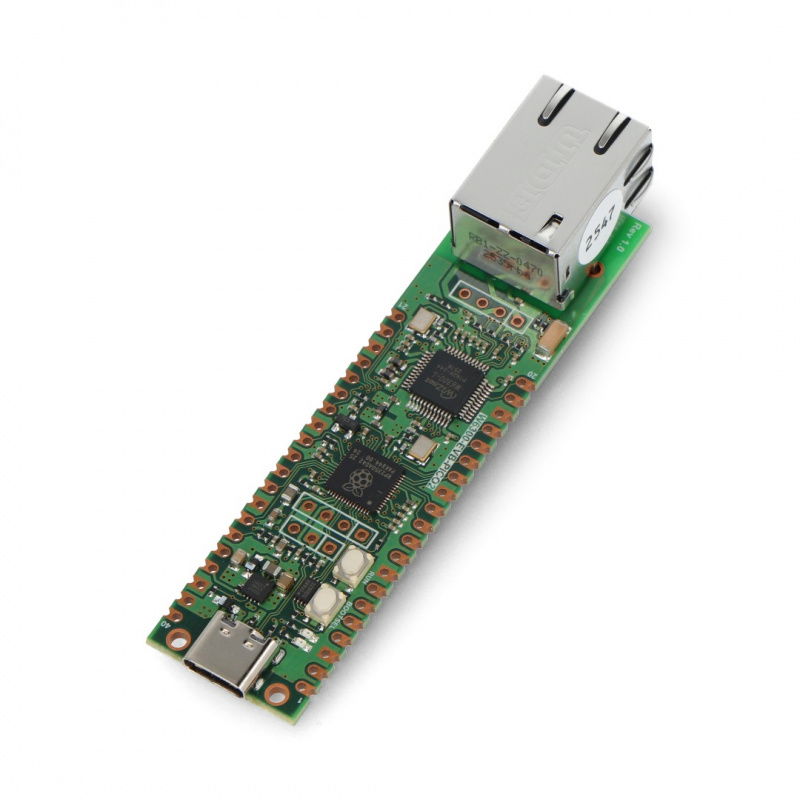

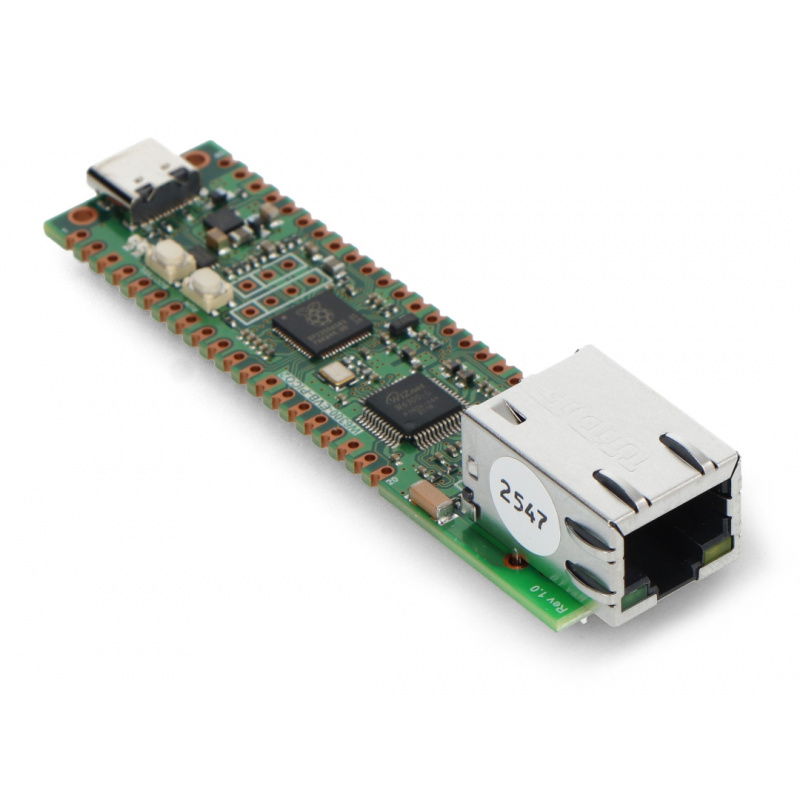

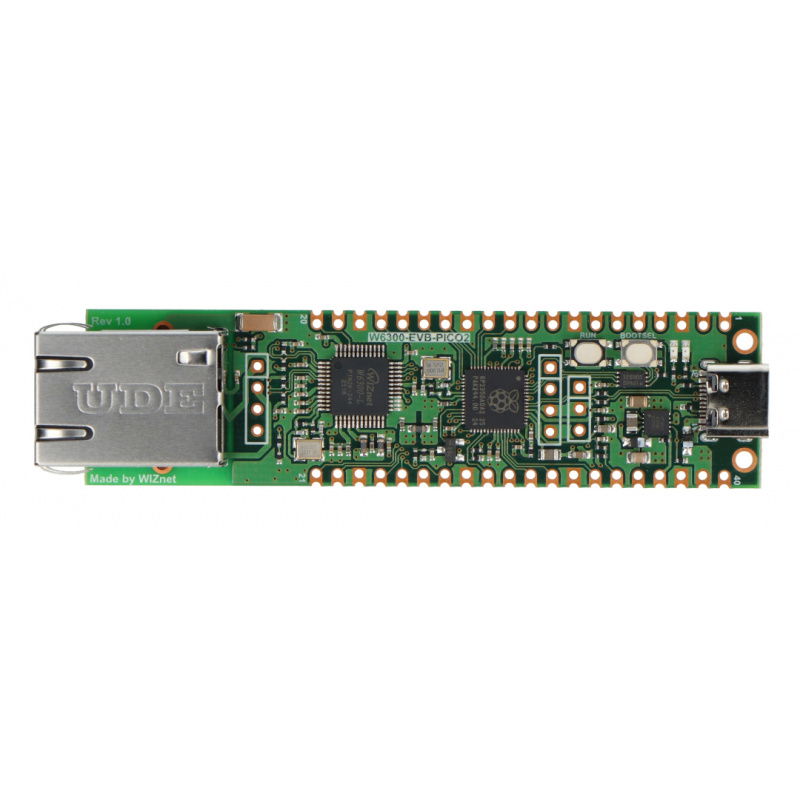

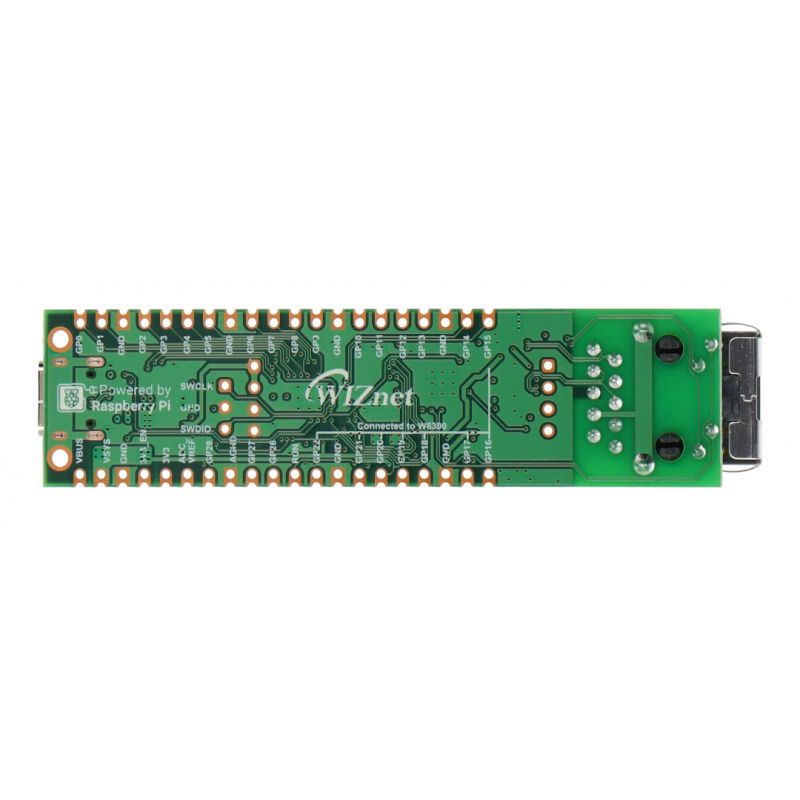

Produktbeschreibung: W6300-EVB-Pico2 - Board mit RP2050 Mikrocontroller und Ethernet - WIZnet
Das W6300-EVB-Pico2 ist ein kompaktes Entwicklungsmodul auf Basis des RP2350 Mikrocontrollers mit integriertem 16 MB Flash Speicher und einem Dual-Core ARM Cortex-M33 Prozessor. Der integrierte W6300-Ethernet-Controller unterstützt die Standards IPv4/IPv6, TCP/UDP, ICMP und IGMP und ermöglicht so die Entwicklung leistungsfähiger Netzwerkanwendungen ohne zusätzliche Schaltungen. Das Modul bietet einen weiten E/A-Spannungsbereich (von 1,8 V bis 5 V), eine Vielzahl von digitalen und analogen Peripheriegeräten sowie fortschrittliche Sicherheitsfunktionen wie TrustZone, Secure Boot und OTP. Mit Raspberry Pi Pico 2 Kompatibilität und QSPI-Pins für Ethernet-Unterstützung ist das W6300-EVB-Pico2 bereit für die Integration in professionelle Embedded- und IoT-Projekte.
W6300-EVB-Pico2 Board mit RP2050 Mikrocontroller und Ethernet - WIZnet.Der Hersteller hat auch ein detailliertes Benutzerhandbuch erstellt, das eine Beschreibung der einzelnen Leitungen enthält - schauen Sie es sich an!
Das W6300-EVB-Pico2 ist ein kompaktes Entwicklungsmodul auf Basis des RP2350-Mikrocontrollers mit 16 MB on-board Flash-Speicher.Besondere Merkmale
- RP2350-Mikrocontroller: Dual-Core ARM Cortex-M33, 150 MHz
- Integrierter Flash-Speicher: 16 Mbit, XIP (Execute In Place) Fähigkeit
- Leistungsstarker Crossbar-Bus: Multi-Tasking und schneller Speicherzugriff
- Integrierter Ethernet-Controller W6300: Unterstützung für IPv4, IPv6, TCP/IP, UDP, Wake-on-LAN
- Ethernet TX/RX-Speicher: 64 kB (32 kB + 32 kB)
- QSPI-Kompatibilität: GPIOs 15 bis 22 reserviert für die Kommunikation mit W6300
Anwendungen in der Praxis
Das Modul W6300-EVB-Pico2 ist die perfekte Lösung für Projekte, die eine stabile Ethernet-Kommunikation und hohe Leistung bei geringem Stromverbrauch erfordern. Es ist ideal für industrielle Anwendungen, IoT-Geräte, Heimautomatisierung, intelligente Sensoren und auch als Lernplattform für die Netzwerkkommunikation. Dank der Kompatibilität mit dem Raspberry Pi Pico 2 und der umfangreichen Dokumentation erleichtert es die schnelle Entwicklung und Bereitstellung von Anwendungen in Umgebungen wie AWS IoT oder Azure.
Technische Daten des Moduls
- Prozessor: RP2350 (2x Cortex-M33 mit bis zu 150 MHz)
- SRAM: 520 kB
- Flash-Speicher: 16 Mbit (QSPI)
- Schnittstellen:
- 2x UART, 2x I2C, 2x SPI
- 16x PWM
- 3x PIO (12 Zustandsmaschinen)
- 12-bit ADC 500 ksps (8 Kanäle)
- Ethernet:
- W6300, 10/100 Mbps PHY mit Auto-MDIX
- Unterstützung für IPv4/IPv6, TCP, UDP, ICMP, Wake-on-LAN
- 64 kB Speicher für TX/RX
- Eingebauter RJ45-Anschluss
- Sicherheit: TrustZone, Secure Boot, OTP
- Spannungsversorgung:
- 3,3 V (über DC-DC-Wandler)
- USB-Typ-C-Eingang: 5 V
- Steckverbinder:
- 40-Pin-Chip kompatibel mit Raspberry Pi Pico2
- 3-poliger SWD-Anschluss
- Betriebstemperatur: -20°C bis 85°C (empfohlen bis 70°C)
- PCB-Abmessungen: 21 x 51 mm, 1 mm dick
- Gewicht: 58 g
Der W6300-EVB-Pico2 ist bereit für die Integration in professionelle Embedded- und IoT-Projekte.
