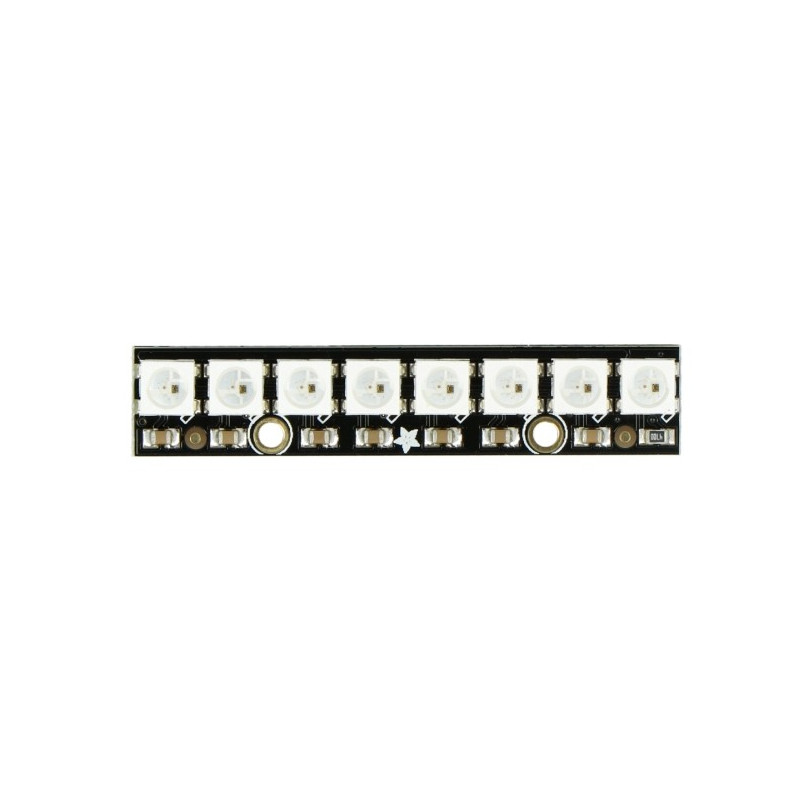

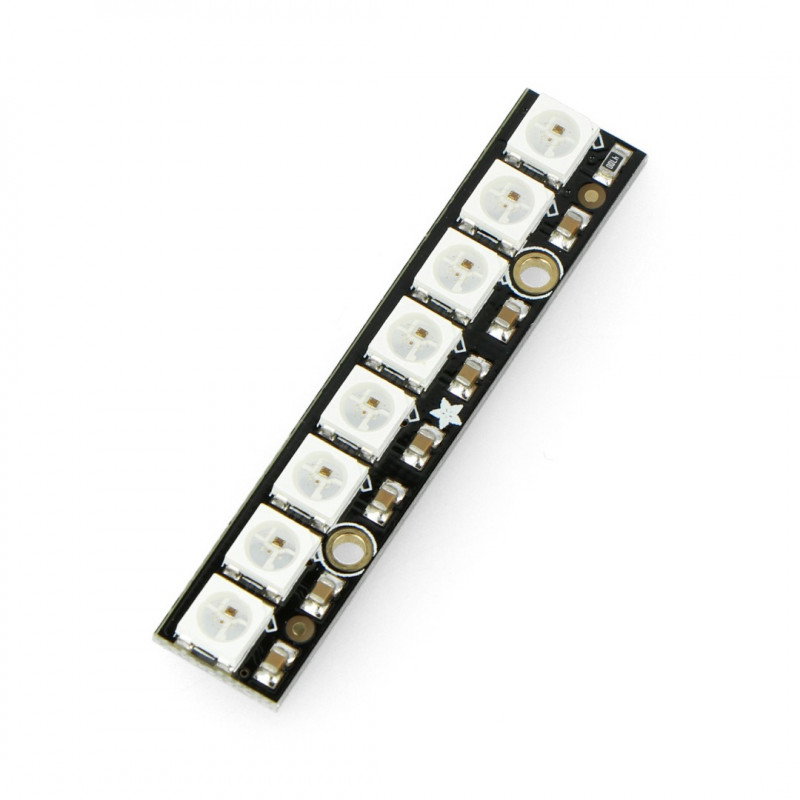

Produktbeschreibung: Adafruit NeoPixel Stick - RGB-LED-Streifen 8 x WS2812 5050
Streifen bestehend aus 8 einzeln adressierbaren RGB WS2812 LEDs mit integriertem Treiber. Ein Mikrocontroller-Pin reicht aus, um das Modul zu betreiben. Die LEDs sind in gleichen Abständen auf einer 51,1 mm langen Platine platziert. Jeder von ihnen nimmt einen Strom von bis zu 18 mA auf, was in diesem Fall einen Gesamtwert von ca. 290 mA ergibt. Die Kette kann mit einer Spannung im Bereich von 4 V bis 7 V versorgt werden.
Das verwendete Kommunikationsprotokoll ermöglicht die serielle Verbindung der LEDs. Eine weitere Kette sollte mit dem Ausgangsanschluss verbunden werden und jeweils 5 V, GND und DOUT mit DIN verbinden. Der Hersteller weist darauf hin, dass bei Verwendung von mehr als 500 LEDs der Arbeitsspeicher im Arduino Uno möglicherweise nicht ausreicht.
Spezifikation des Adafruit NeoPixel Sticks
- Versorgungsspannung: 4 V bis 7 V
- Stromaufnahme: 18 mA für eine Diode
- Angewandte Dioden: LED RGB WS2812 ( Dokumentation )
- Anzahl LEDs: 8
- Zwei Befestigungslöcher mit je 2,1 mm Durchmesser
- Armbandlänge: 51,1 mm
- Breite: 10,2 mm
- Höhe: 3,19 mm

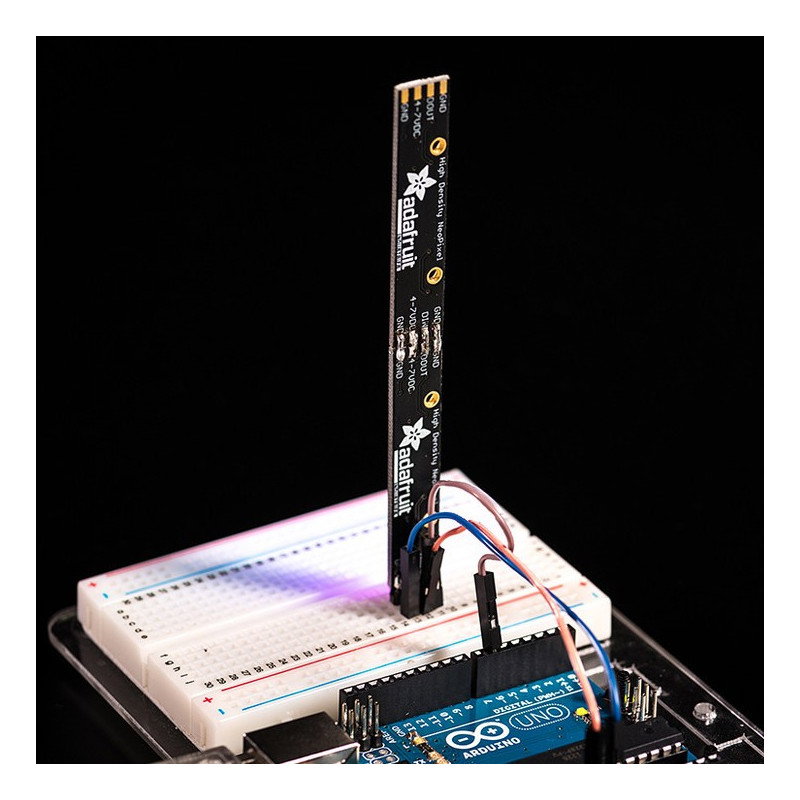

Anschließen des LED-Streifens
Das Gerät hat vier Ausgänge:
- GND - Modulmasse
- 5 V - Versorgungsspannung, 18 mA Strom für eine Diode
- Data IN - digitales Steuersignal vom Mikrocontroller
- Data OUT - Ausgang zum Anschluss des nächsten Moduls
Das Produkt ist mit Arduino und Raspberry Pi kompatibel Der Hersteller bietet:
|
Individuelle Adressierung von RGB-LEDs
Ein einzelnes Lichtleistenmodul ist mit acht RGB-LEDs vom Typ SMD der Größe 5050 ausgestattet. Jede LED ist adressierbar und mit einem individuellen Treiber ausgestattet, sodass selbst bei Spannungsschwankungen der Stromquelle die LEDs mit demselben leuchten Parameter. Damit der LED-Streifen funktioniert, muss eine Versorgungsspannung im Bereich von 4V bis 7V bereitgestellt werden.

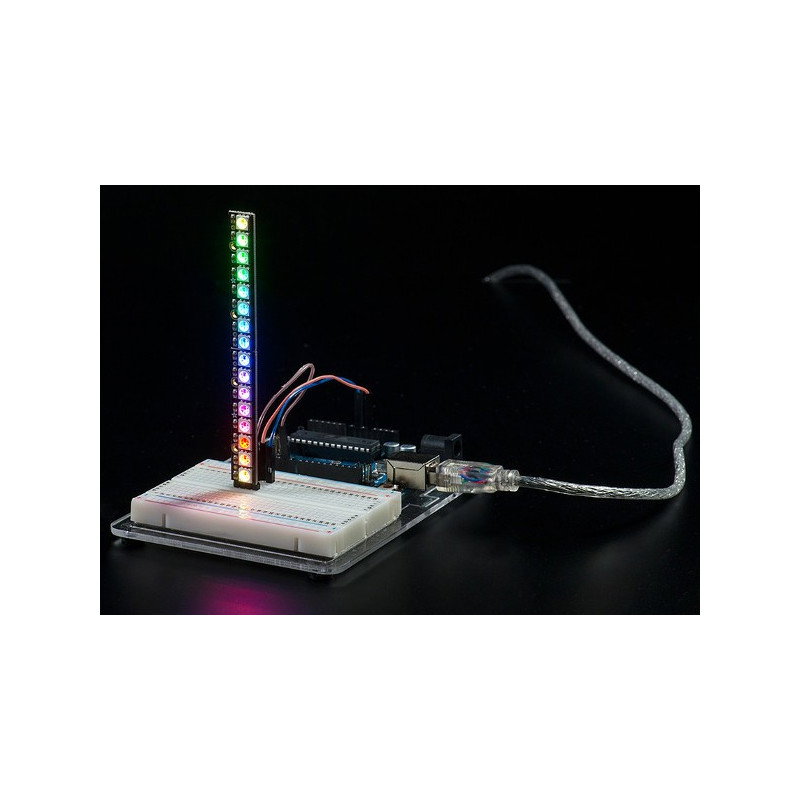

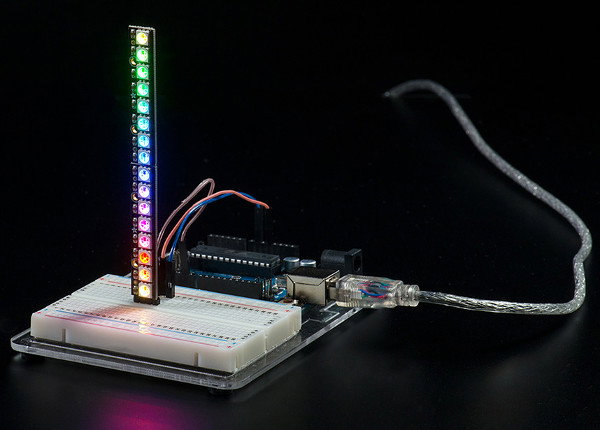

Verbinden von LED-Streifen zu Ketten
RGB-LED-Module können miteinander verkettet werden, indem der Ausgang eines Streifens mit dem Eingang des anderen Streifens verbunden wird. Die LED-Streifen verwenden die Steuerung von einer einzigen Datenzeile. Der Hersteller stellt eine dedizierte NeoPixel-Bibliothek bereit, die eine präzise Ansteuerung von RGB-LEDs ermöglicht. Beim gleichzeitigen Anschluss von mehr als zehn RGB-LED-Streifen empfehlen wir die Verwendung eines AVR-Mikrocontrollers mit zusätzlichem externen RAM-Speicher.
