Der Portenta Mid Carrier ist eine Erweiterung des Arduino Portenta, die es Ihnen ermöglicht, das Modul in einen Einplatinencomputer zu verwandeln oder künstliche Intelligenz auf Hochleistungs-Industriegeräte anzuwenden, um Automatisierungs- und Robotikprojekte zu erstellen und das Potenzial für Prototypen und Konnektivität zu maximieren. Durch die Möglichkeit des sofortigen Zugriffs auf Signale mit hoher Dichte über spezielle Anschlüsse ermöglicht es ein schnelles und nahtloses Prototyping. Mini-PCIe-Anschlüsse, zwei CAN-Leitungen, Ethernet, microSD, USB und ein Kameraanschluss ermöglichen die Erweiterung bestehender Designs mit neuen Konnektivitätsoptionen und Peripheriegeräten. Der Portenta Mid Carrier unterstützt eine breite Palette von Anwendungen, einschließlich Machine Vision Prototyping mit MIPI- oder Arducam-Kameras und Tests von Mobilfunkverbindungen mit dem Mini-PCIe-Anschluss. Er ist ideal für intelligente Städte und Gebäude, Fernwartungs- und Flottenmanagementanwendungen. Mit dedizierten Debug-Pins und batteriebetriebener RTC wird die Programmierung wesentlich einfacher.

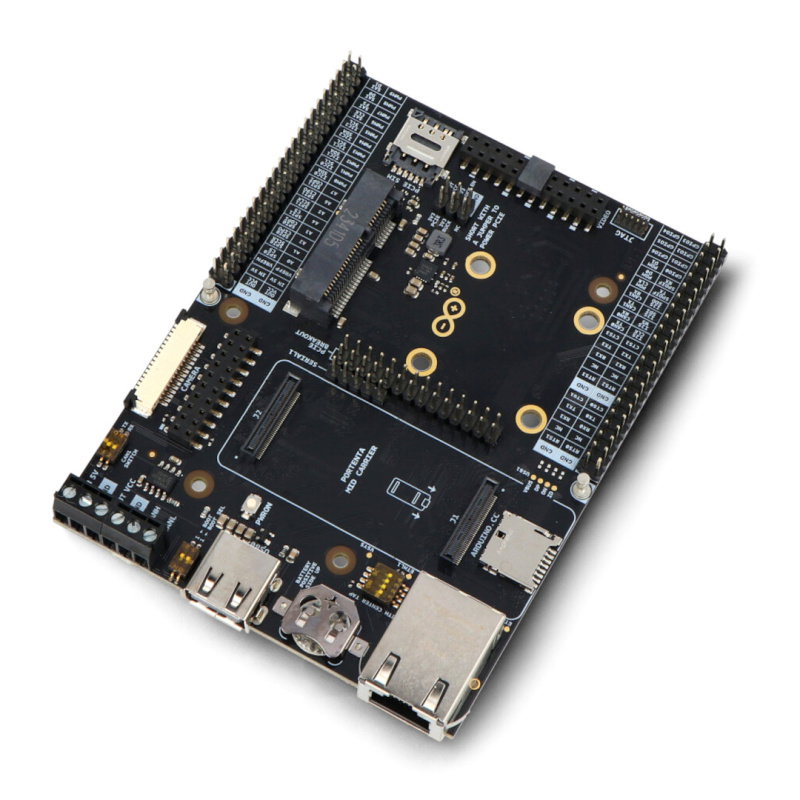

Arduino Portenta Mid Carrier - ASX00055.

Besondere Merkmale des Arduino Portenta Mid Carriers

• Einfacher Zugang zu Signalen mit hoher Dichte: Spezielle Anschlüsse ermöglichen den schnellen Anschluss und die Verwendung von Peripheriegeräten.
• Große Auswahl an Peripheriegeräten: Mini-PCIe, zwei CAN-Leitungen, Ethernet, microSD, USB und Anschlüsse für MIPI- und Arducam-Kameras.
• Debug- und RTC-Stromversorgung: Integrierte Debug-Pins und RTC-Batterieversorgung vereinfachen den Prototyping- und Testprozess.
• Vielseitigkeit: ideal für das Prototyping von Bildverarbeitungsanwendungen, das Testen mobiler Konnektivität und die Fernüberwachung.
• Anschlüsse und Schnittstellen: Unterstützt eine breite Palette von Schnittstellen wie CAN, SAI, I2S, PDM, GPIO, SPI, I2C, PWM und analoge E/A.
• Stromversorgung: Stromversorgungsoptionen über Klemmenanschluss, USB C auf dem Portent-Board oder 5 V auf den Anschlüssen.

Anordnung der Komponenten auf der Platine

• J1 - J2: Hochdichte Steckverbinder für Portenta-Boards
• J3: JTAG-Schnittstelle
• J4: Schraubanschluss mit integriertem CAN-Bus-Transceiver (CAN1)
• J5: Li-Pol-Batteriesockel für RTC
• J8: Mini PCIe (Peripheral Component Interconnect Express) Anschluss - (CELL-Module)
• J9: Mini PCI Express Stromanschluss
• J10: MIPI-Kamerastecker - nur für Portent X8
• J11: ArduCam-Anschluss
• J12: MicroSD-Steckplatz
• J13: USB A Buchse
• J14 - J15: Breakout-Anschlüsse
• J16: Mini-PCI-Express-Breakout-Anschluss
• J17: Mini-PCI-Express-Breakout-Anschluss Unterserie
• J18: Gigabit Ethernet-Anschluss - RJ45
• J19: GIGA Display Shield Interface (DSI)
• SIM1: Dedizierter SIM-PCIe-Anschluss
• SW1: BOOT DIP-Schalter
• SW2: CAN-Bus DIP-Schalter - CAN1
• SW3: DIP-Schalter ETH CENTER TAP

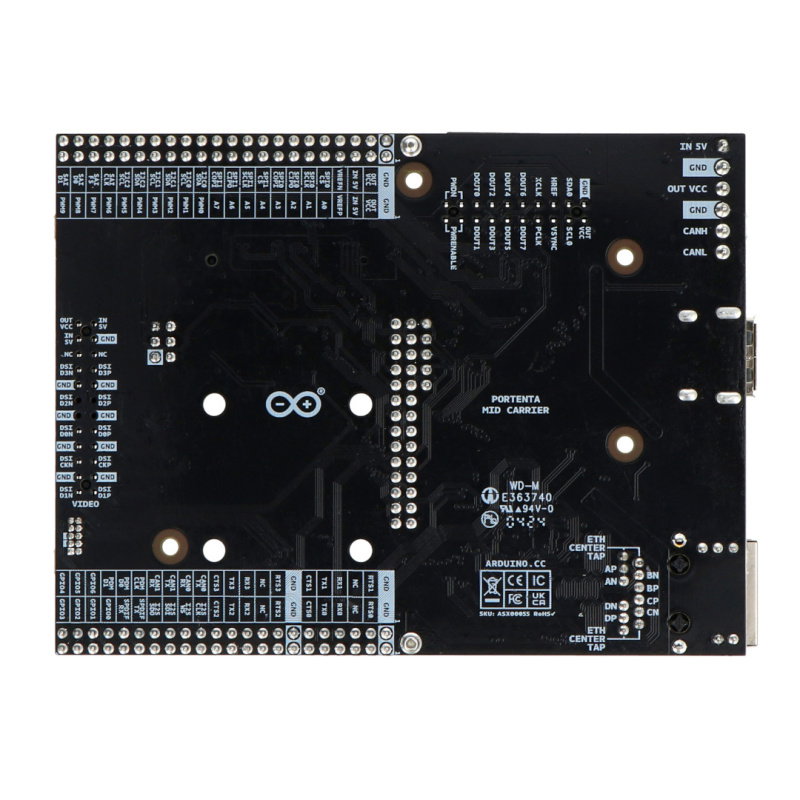

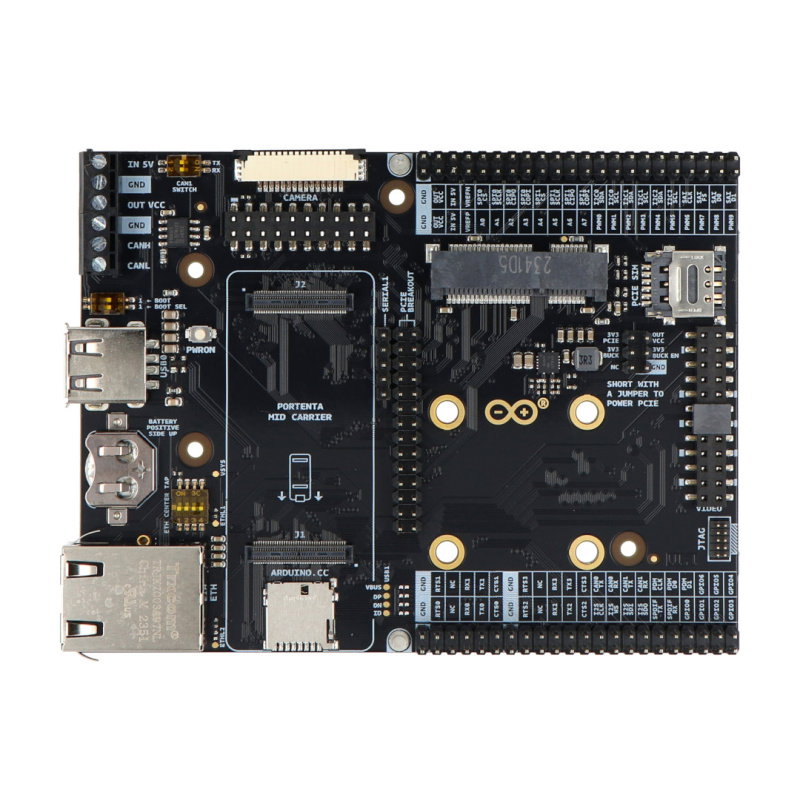

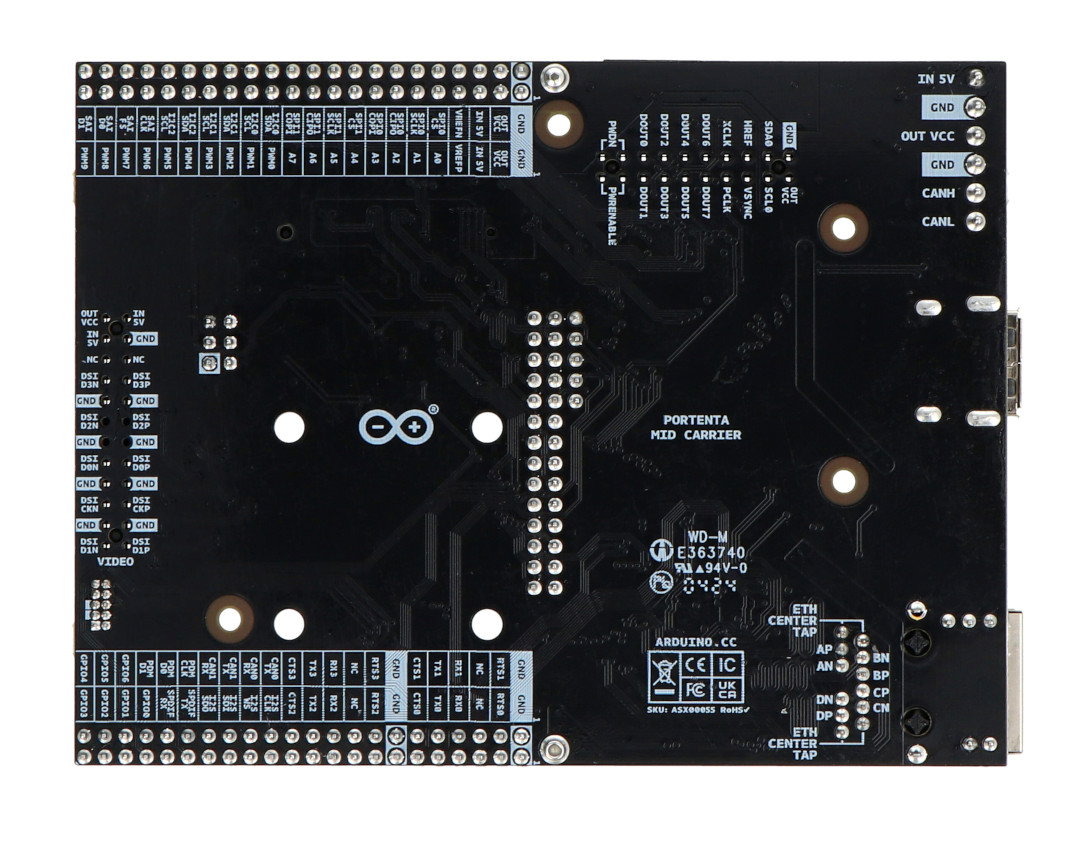

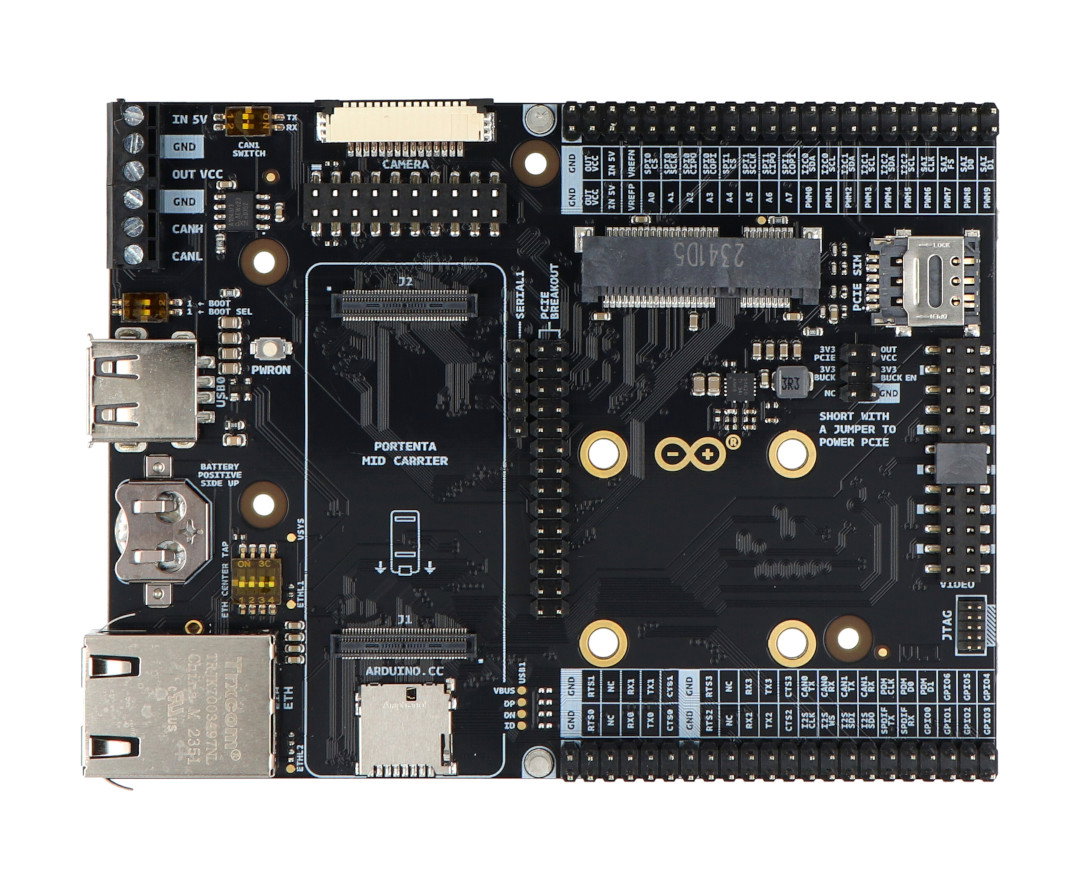

Layout der Komponenten auf dem Portenta Mid Carrier Board.

Der Träger ist mit Portenta X8, Portenta H7 und Portenta C33 kompatibel.

Anwendung des Portenta Mid Carriers

Der Portenta Mid Carrier Arduino ermöglicht ein schnelles Prototyping und die Entwicklung von Lösungen, die auf der Portenta-Familie basieren, dank des einfachen Zugangs zu Signalen mit hoher Dichte und einer breiten Palette von verfügbaren Peripheriegeräten. Er ist ideal für eine Vielzahl von industriellen Anwendungen und intelligenten Gebäudelösungen.

Anwendungsbeispiele:

• Prototyping von industriellen Machine-Vision-Lösungen mit MIPI- oder Arducam-Kameras.
• Testen mobiler Konnektivität mit Mini-PCIe für intelligente Gebäudeanwendungen.
• Fahrzeugflottenmanagement und Fernwartung.
• Entwicklung von Maschinensteuerungs- und Produktionsautomatisierungssystemen.
• Implementierung von Überwachungs- und städtischen Asset-Management-Systemen.
• Entwicklung von fortschrittlichen IoT- und Gebäudeautomatisierungslösungen.

Prototyping-Projekte auf Portent

Prototyping mit Arduino Portenta Mid Carrier ist die ideale Lösung für eine schnelle und effiziente Anwendungsentwicklung mit Portenta C33, H7 und X8 Boards. Dank seiner speziellen Anschlüsse ermöglicht der Mid Carrier einen einfachen Zugang zu Signalen mit hoher Dichte, so dass zahlreiche Peripheriegeräte wie Mini-PCIe, zwei CAN-Leitungen, Ethernet, microSD, USB und Kameras sofort hinzugefügt werden können. Dieses Tool vereinfacht den Prototyping-Prozess erheblich und ermöglicht gleichzeitig die Entwicklung fortschrittlicher Lösungen, wie z. B. maschinelles Sehen, Testen mobiler Konnektivität und Fernüberwachung. Eingebaute Debug-Pins und RTC-Batterieversorgung unterstützen ein schnelles und nahtloses Prototyping und machen den Arduino Portenta Mid Carrier zu einem unverzichtbaren Werkzeug für Ingenieure, Entwickler und Testteams.

Das Design des Portenta Mid Carriers ermöglicht die einfache Montage des von Ihnen bevorzugten Protenta-Boards.

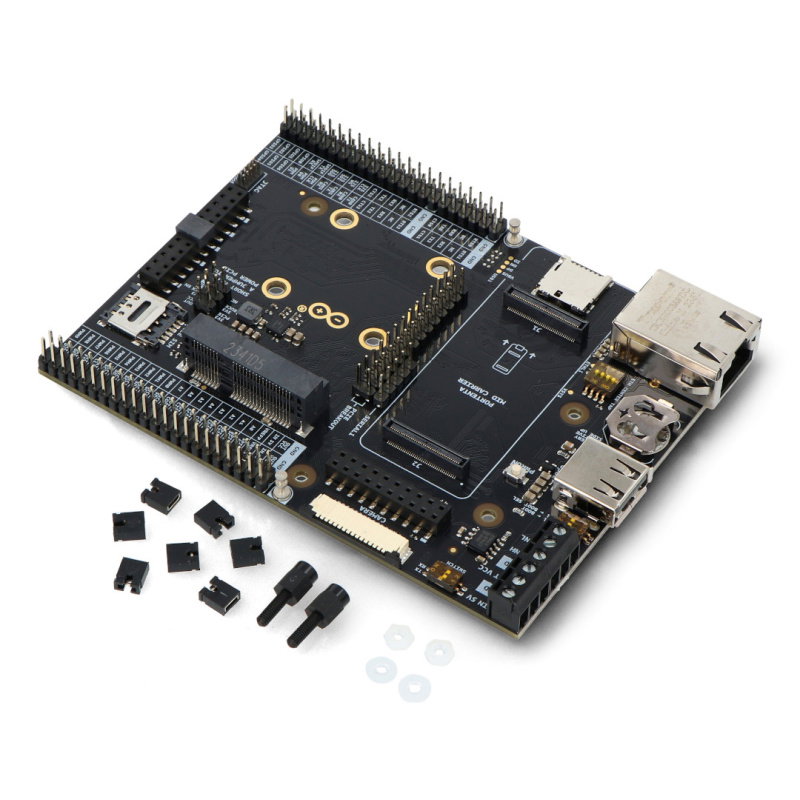

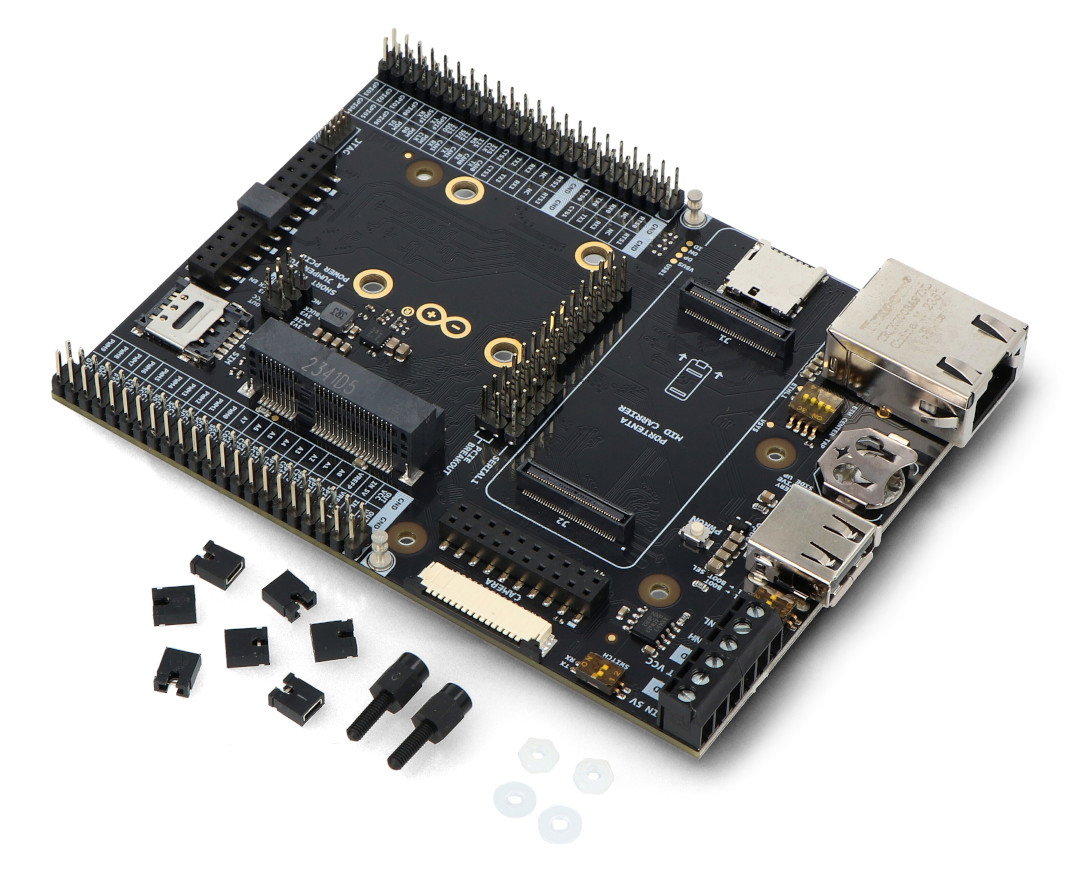

Im Bausatz enthaltene Komponenten.

Technische Daten Arduino Portenta Mid Carrier

• High-Density-Steckverbinder, die mit Portent-Produkten kompatibel sind:
  • 1x USB-A-Buchse
  • 1x Gigabit-Ethernet-Anschluss (RJ45)
  • 1x CAN mit eingebautem Transceiver
  • 1x CAN ohne Transceiver
  • 1x mPCIe-Anschluss
  • 1x MIPI Kamera-Anschluss
  • 1x Arducam-Anschluss
  • 1x microSD-Kartensteckplatz
  • 1x RTC LiPo-Akku Steckplatz
  • 1x Giga Display Shield Anschluss
• Debugging: eingebaute JTAG-Pins
• Spannungsversorgung:
  • 5 V von der Schraubleiste, die sowohl den Träger als auch das angeschlossene Portenta mit Strom versorgt
  • USB C an Portenta
  • 5 V auf Steckern
• Header-Schnittstellen: CAN, SAI, I2S, PDM, GPIO, SPI, I2C, PWM, Analog I/O
• Betriebstemperaturen: -40°C bis 85°C
• Abmessungen: 114 x 86,5 mm
