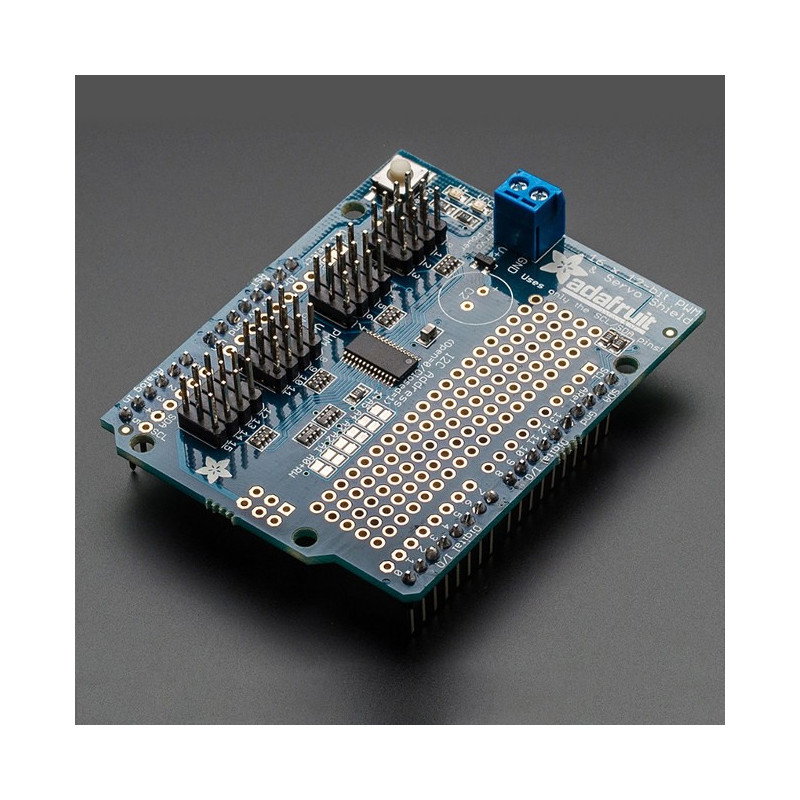

16-Kanal-12-Bit-PWM-I2C-Shield-Servotreiber für Arduino - Adafruit 1411

Index: ADA-02448 EAN: 5904422353872

16-Kanal-PWM-Generator, nützlich, wenn die Mikrocontroller-Ausgänge fehlen. Es ermöglicht unter anderem: das Steuern von Servos, das Anpassen der Geschwindigkeit von Motoren oder das Ändern der Helligkeit der LEDs. Das Modul in Form einer Abschirmung für Arduino mit einem Satz Anschlüsse zum Selbstlöten.

16-Kanal-12-Bit-PWM-I2C-Shield-Servotreiber für Arduino - Adafruit 1411
22,90 €
19,24 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Adafruit
Compatibility: Arduino

Produktbeschreibung: 16-Kanal 12-Bit PWM I2C Shield Servotreiber für Arduino - Adafruit 1411

Präziser 12-Bit-PWM-Signalgenerator. Damit können Sie bis zu 16 Servos steuern. Es verwendet nur zwei Leitungen der I2C-Schnittstelle für die Kommunikation. Durch die Wahl der Adressen (0x60-0x80) können 62 Geräte an einem Bus angeschlossen werden, was 992 PWM-Kanäle ergibt, die von einem Mikrocontroller betrieben werden.

Das Modul in Form einer Abschirmung für Arduino mit einem Satz Anschlüsse zum Selbstlöten. Funktioniert mit Arduino Uno , Leonardo , Mega2560 und Mega ADK .

Das Produkt ist mit Arduino kompatibel

Der Hersteller stellt die Arduino-Bibliothek auf GitHub und eine Bedienungsanleitung zur Verfügung.

16-Kanal, 12-Bit PWM I2C Shield Servotreiber für Arduino - Adafruit 1411 * 16-Kanal-12-Bit-PWM-I2C-Shield-Servotreiber für Arduino - Adafruit 1411.

Haupteigenschaften

  • Die Spannung des Logikteils: von 3,3 V bis 5 V.
  • Servoversorgungsspannung: bis 6 V.
  • Eingebauter Taktresonator, dank dessen das System nicht ständig ein Signal vom Mikrocontroller senden muss.

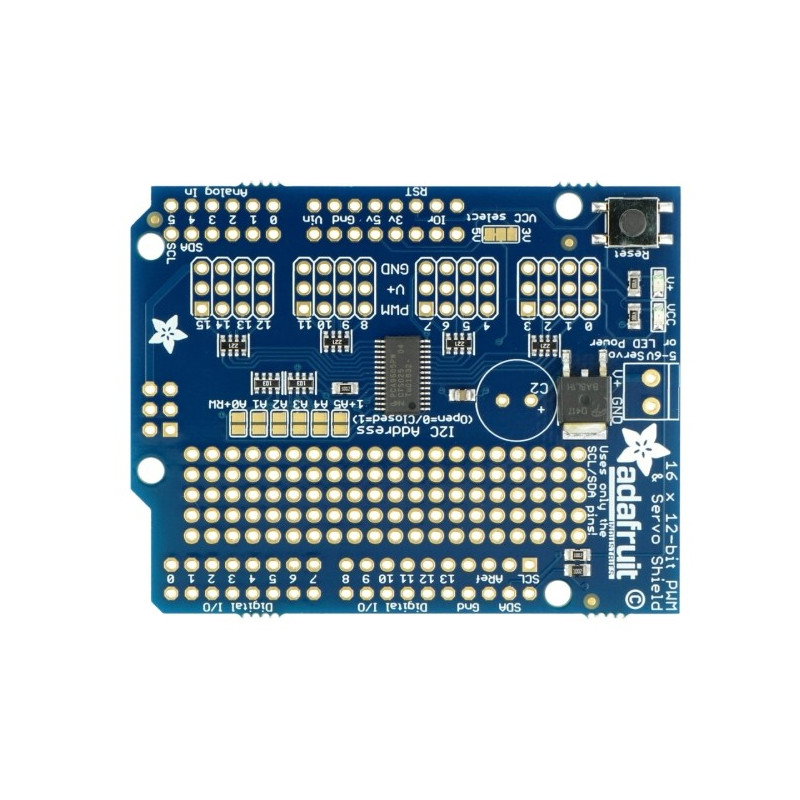

  • Möglichkeit, die Adresse des I2C-Busses (0x60-0x80) mittels Jumper auszuwählen, wodurch 62 Geräte angeschlossen werden können.
  • Die Auflösung des PWM-Signals beträgt 12 Bit, die Frequenz kann im Bereich von 40 Hz - 1000 Hz eingestellt werden.
  • Es verfügt über digitale Push-Pull- oder Open-Drain-Ausgänge.
  • Ausgestattet mit Schutz gegen Verpolung der Versorgungsspannung.
  • Die Platine hat Löcher zum Löten eines großen Kondensators für den Fall, dass es zu Störungen durch zu hohen Stromverbrauch der Servos kommt.
  • Es verfügt über in den Ausgangskreisen in Reihe geschaltete 220-Ω-Widerstände, wodurch die LEDs direkt angesteuert werden können.

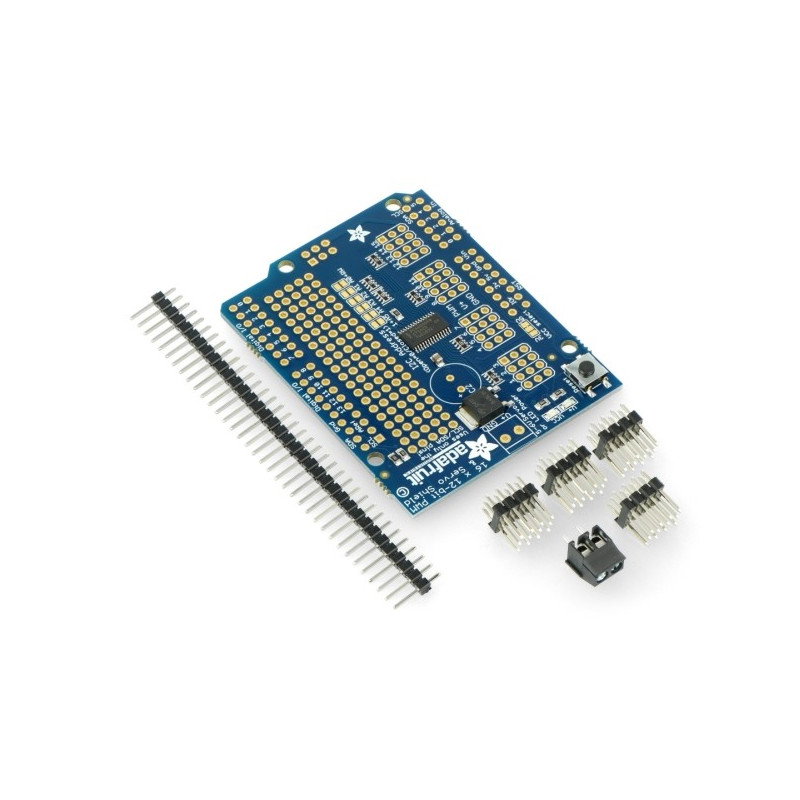

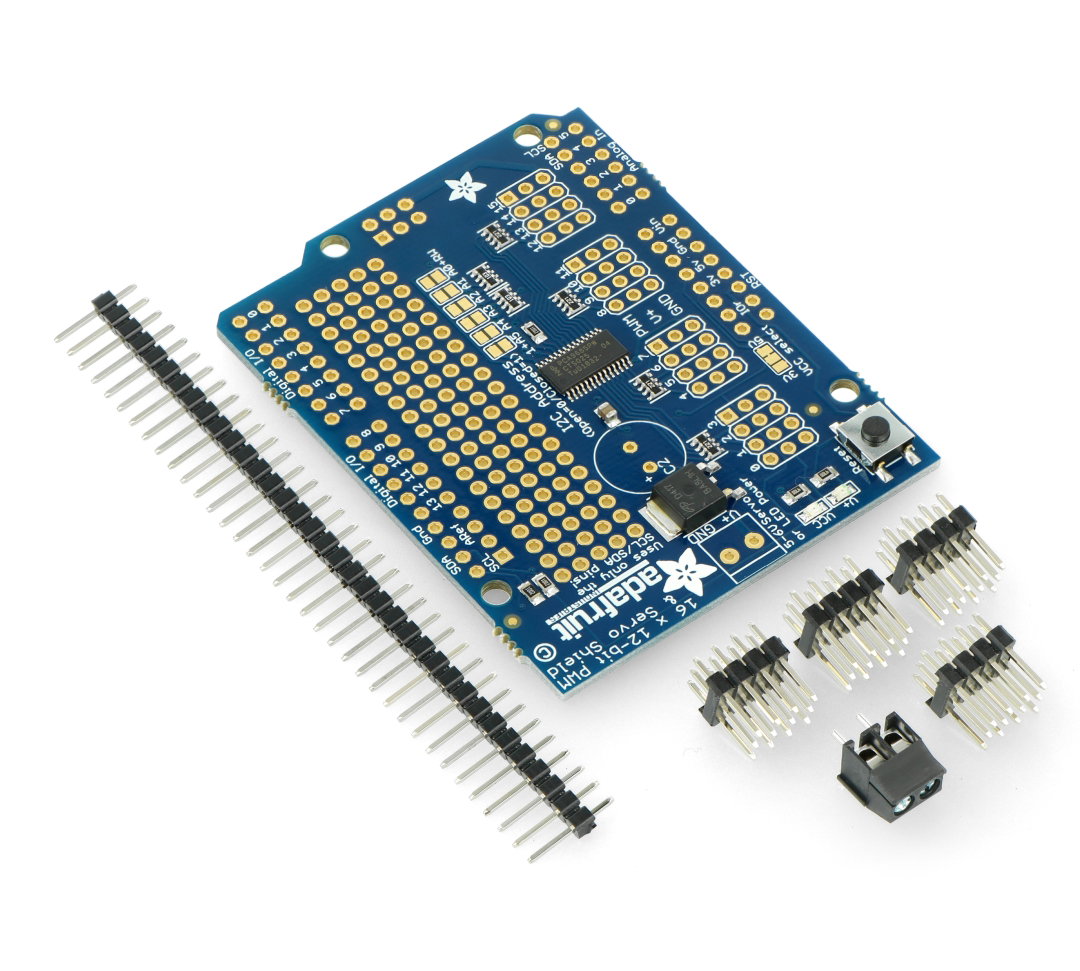

  • Das Kit enthält Steckverbinder zur Selbstmontage:
    • 1 x Schraube - zum Anschluss der Versorgungsspannung.
    • 4 x 3x4 Goldpin-Streifen im Raster 2,54 mm zum Anschluss von Servos.
    • 1 x Goldpin-Streifen, um den Schirm mit dem Arduino zu verbinden.
  • Die Modulmaße betragen 54 x 70 x 3 mm
  • Gewicht mit Anschlüssen: 20 g

16-Kanal, 12-Bit PWM I2C Shield Servotreiber für Arduino - Adafruit 1411 *

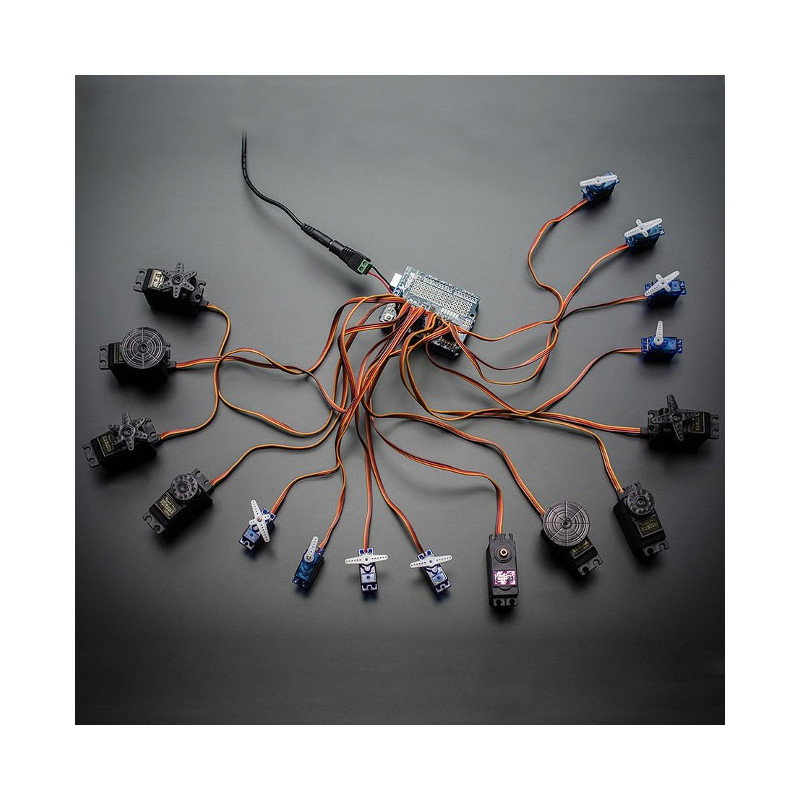

Der Adafruit 1411 Controller ermöglicht die parallele Steuerung von bis zu sechzehn Servos. Der eingebaute PWM-Generator mit 12-Bit-Wellenformauflösung ermöglicht eine präzise Steuerung der Rotationsgeschwindigkeit und Position der Achsen einzelner Servos. Der Treiber kann auch verwendet werden, um mit Elektromotoren, Matrizen und LED-Streifen zusammenzuarbeiten. Das Modul kann über den I2C-Bus mit dem Arduino-Board kommunizieren - dadurch ist eine Erweiterung auf bis zu 992 PWM-Kanäle möglich. Das Set enthält Goldpin-Anschlüsse zum Löten.

PWM - eine einfache, effektive und praktische Methode zur Steuerung von Elektromotoren

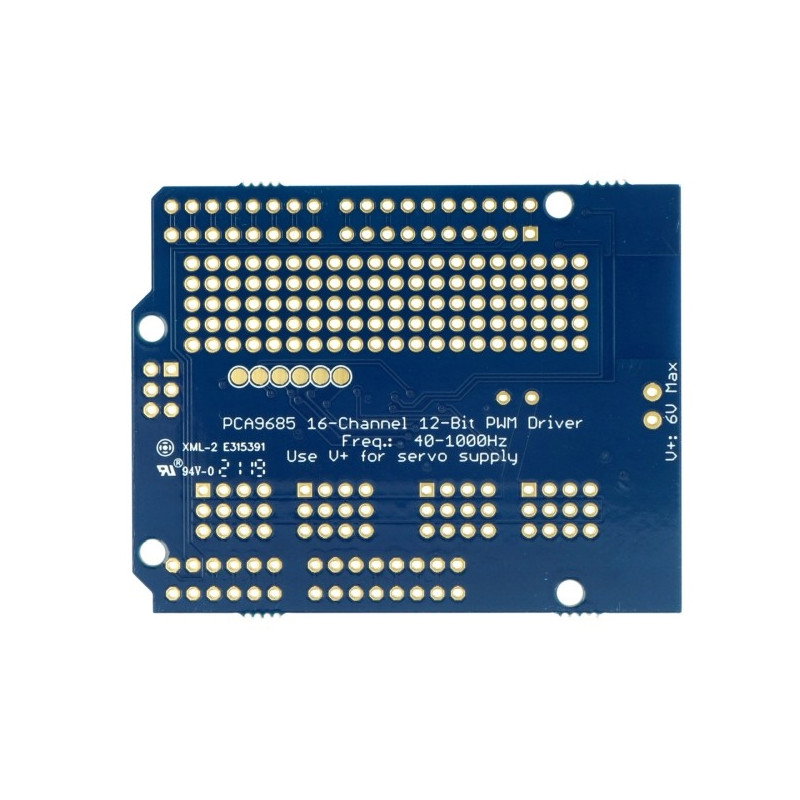

Der Servotreiber Adafruit 1411 kann auch zur Steuerung des Betriebs von Elektromotoren und LED-Beleuchtung verwendet werden. Das Hauptelement auf der Steuerplatine ist der integrierte Schaltkreis NXP PCA9685, ein 16-Kanal-PWM-Controller mit 12-Bit-Auflösung der Steuersignale (4096 Werte). Das PWM-Signal hat eine Rechteckwelle mit einem variablen Arbeitszyklus, d. h. eine einstellbare Spannung während einer einzelnen Periode. Dank der hohen Bitauflösung ermöglicht die vom Adafruit 1411-Controller erzeugte PWM-Wellenform eine reibungslose Steuerung der Servomechanismen sowie der Geschwindigkeit von Elektromotoren und der Helligkeit der LED-Beleuchtung.

Stromspannung aus 5,0 V
Stromspannung Nieder 6,0 V
Aktuelle Effizienz Quellen
Anzahl der Kanäle 16
PAKETBREITE 10.5 cm
PAKETHÖHE 2 cm
PAKETTIEFE 12 cm
PAKETGEWICHT 0.022 kg
