Produktbeschreibung: Fan v1.1 - Kühlmodul - STM32F030 - für M5Core Entwicklungsmodule - M5Stack M013-V11

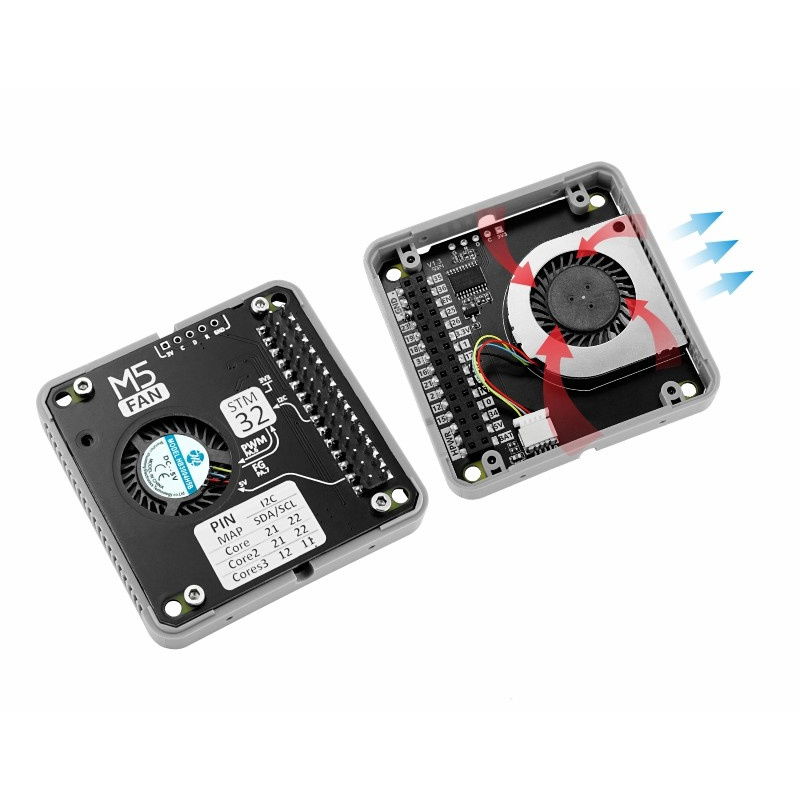

Das M5Stack Fan v1.1 Kühlmodul ist eine erweiterte Lösung, die speziell für M5Stack Core-basierte Systeme entwickelt wurde. Der integrierte STM32F030F4P6-Mikrocontroller ermöglicht die Kommunikation über den I2C-Bus und bietet Funktionen wie PWM-Steuerung, Drehzahlmessung und Lüfterstoppschutz. Seine kompakte Größe und einfache Integration machen ihn zur idealen Wahl für Projekte, die eine aktive Kühlung erfordern.

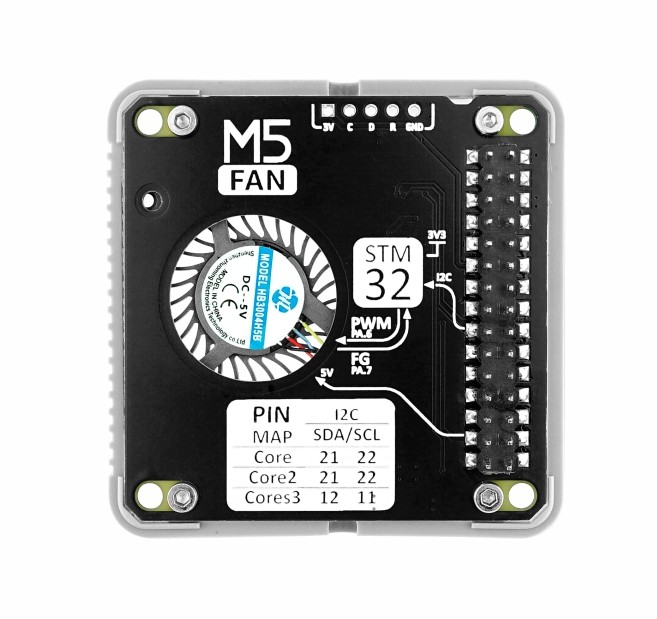

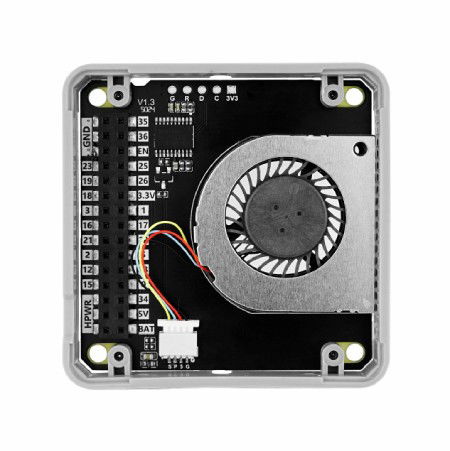

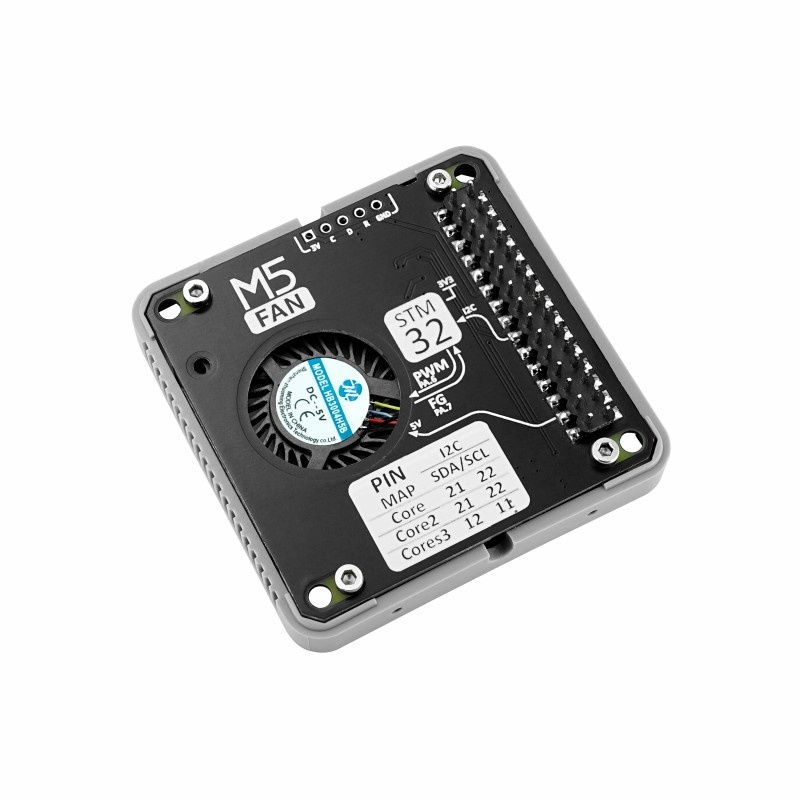

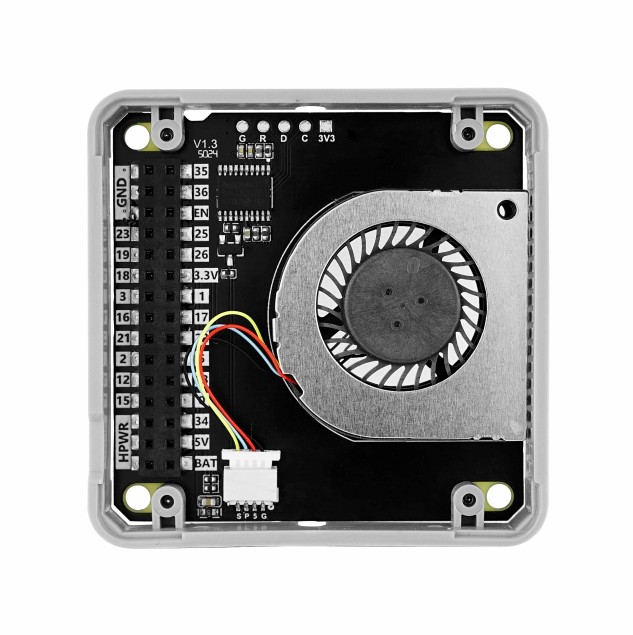

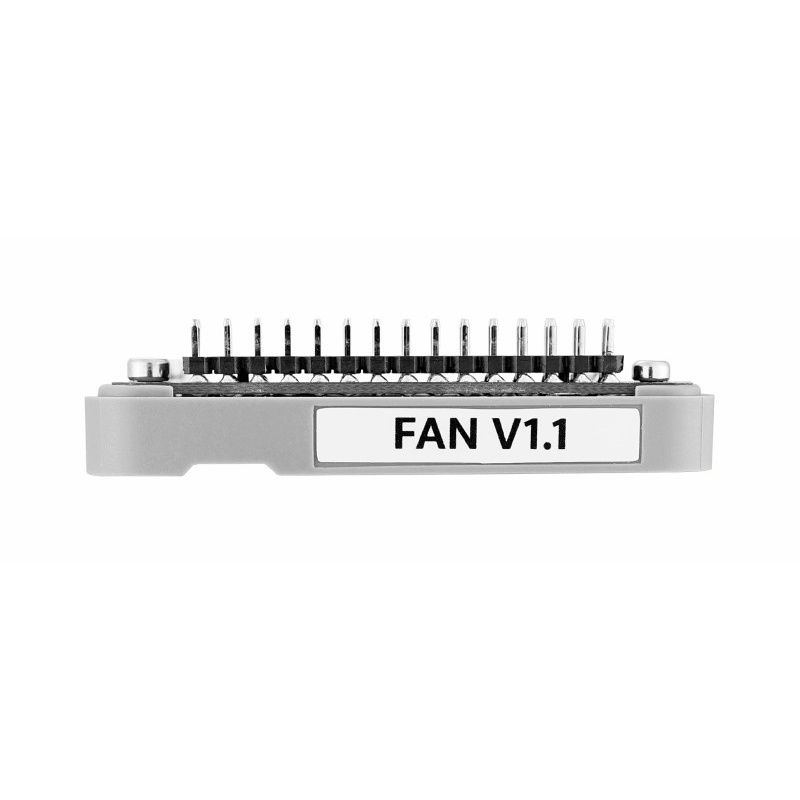

Fan v1.1 - Kühlmodul - STM32F030 - für M5Core - M5Stack M013-V11 Entwicklungsmodule.
Es verwendet das Protokoll I2C Protokoll zur Steuerung und unterstützt Lesen und Steuern der Lüftergeschwindigkeit.
Hauptmerkmale des Moduls
- M5Stack-Kompatibilität: Das Modul ist für M5Stack-Schichtensysteme konzipiert (z. B. CoreS3, Core2)
- Integrierter STM32F030 Mikrocontroller: zuständig für Steuerung und Kommunikation
- I2C-Kommunikation (Adresse 0x18): schnelle und stabile Datenübertragung
- Unterstützung für PWM-Steuerung und Drehzahlmessung: dynamische Steuerung der Lüfterdrehzahl
- Blockierschutzfunktion: Schutz vor Lüfterschäden
- Niedrige Geräuschemission und Stromaufnahme: optimierter Betrieb auch bei hoher Belastung
- Unterstützung für mehrere Entwicklungsumgebungen: UIFlow 1.0, UIFlow 2.0, Arduino IDE
Pinouts und Kompatibilität mit der Core-Serie
Das Fan v1.1 Modul wird über den M5-Bus an den M5Stack CoreS3, Core2, Core Basic und andere der Serie angeschlossen. Die wichtigsten Signalleitungen sind I2C_SDA und I2C_SCL. Es handelt sich um Fixed-Connect-Verbindungen, d.h. sie können nicht umgeschaltet werden (keine Pin-Umbelegung). Das Modul wird mit 5 V versorgt und die Masse wird über die dedizierten GND-Leitungen angeschlossen. Der Anschlussplan ist im Benutzerhandbuch detailliert dargestellt und sollte im Quellcode reproduziert werden.

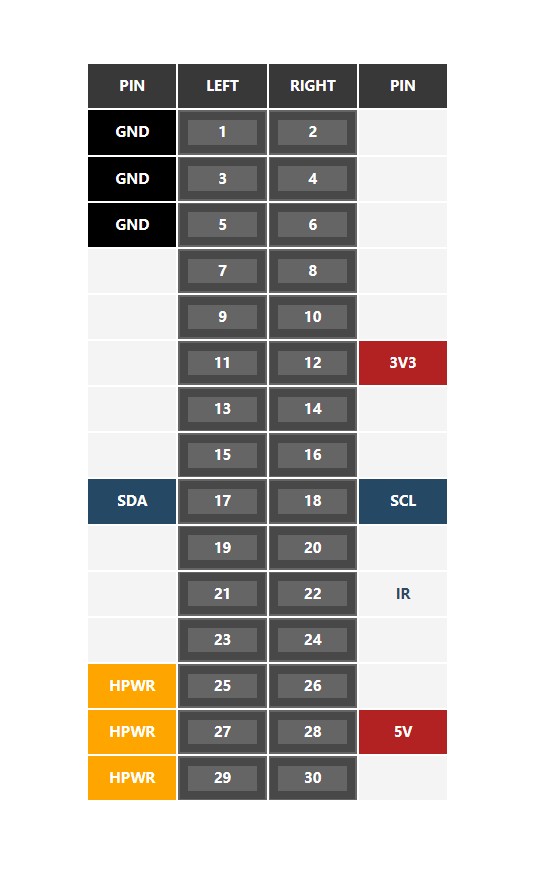

Pinout-Diagramm.

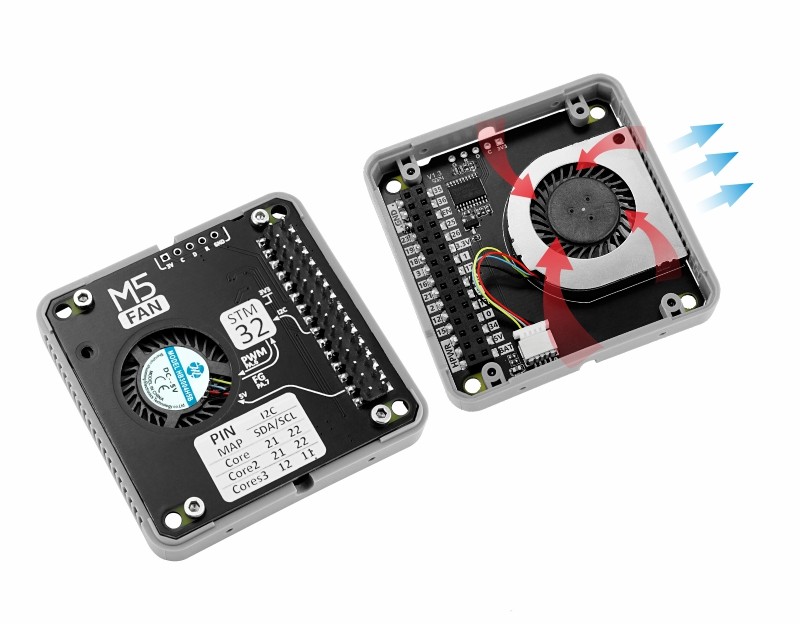

Das Modul ist für die Kühlung in gestapelten Systemen konzipiert und verbessert effektiv die thermische Leistung.
Programmierung und Betrieb des Fan v1.1-Moduls
Die Steuerung des Lüfters erfolgt über die I2C-Schnittstelle und folgt dem von M5Stack bereitgestellten Protokoll. Der Benutzer hat Zugang zu Registern, die unter anderem das Ablesen der aktuellen Drehzahl (RPM), die Einstellung des PWM-Wertes und die Überwachung des Betriebsstatus des Lüfters ermöglichen. Das Modul arbeitet mit der Arduino-IDE (spezielle Bibliothek auf GitHub verfügbar) sowie mit der UIFlow 2.0-Umgebung, was sowohl Anfängern als auch fortgeschrittenen Benutzern eine einfache Programmierung ermöglicht. Der Hersteller hat auch fertige Firmware und technische Dokumentation für das I2C-Protokoll bereitgestellt.
Technische Daten des Fan v1.1-Moduls
- Mikrocontroller: STM32F030F4P6
- Kommunikationsschnittstelle: I2C (Adresse 0x18)
- Spannungsversorgung: 5 V DC
- Stromverbrauch:
- PWM 20%: 13,52 mA
- PWM 60%: 56,19 mA
- PWM 100%: 125,14 mA
- Geschwindigkeit: 11500 RPM ±10%
- Luftstrom: 1,23 CFM
- Geräuschpegel (Umgebung 40,8 dB):
- PWM 20%: 48,6 dB
- PWM 60%: 64,5 dB
- PWM 100%: 70,6 dB
- Standby-Verbrauch: 503,49 µA
- Betriebstemperaturbereich: 0°C bis 40°C
- Abmessungen: 54 x 54 x 13,1 mm
- Gewicht: 14,9 g
Inhalt des Kits
- 1x Lüftermodul v1.1 (STM32F030)
Das Kühlmodul ist für die Systeme der M5Stack Core-Serie bestimmt.
