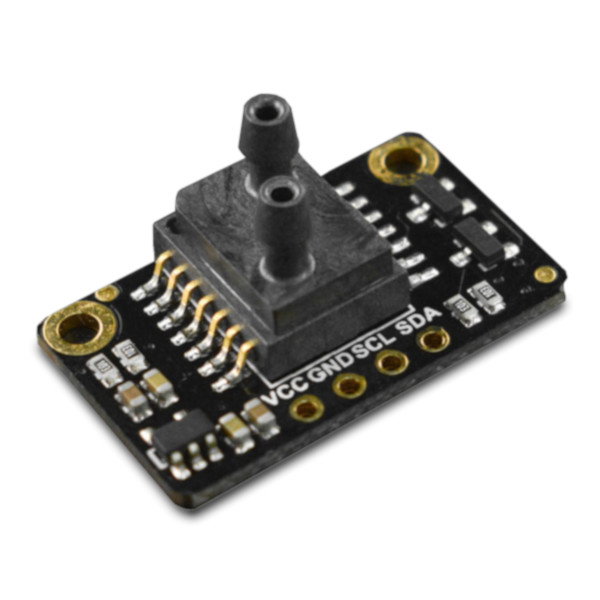

Produktbeschreibung: LWLP5000 I2C Differenzdrucksensor - DFRobot SEN0343
Ein hochauflösender Differenzdrucksensor auf Basis des LWLP5000 -Chips. Er kommuniziert über eine I²C- Schnittstelle und dient zur Messung von Druckdifferenzen an zwei Punkten innerhalb des Geräts. Ein leistungsstarker MEMS- Chip und eine spezielle Signalaufbereitungsschaltung ermöglichen Vergleichsmessungen zwischen zwei Punkten. Darüber hinaus nutzt das System einen einzigartigen, mehrstufigen Temperaturkompensationsalgorithmus, um den Einfluss von Umgebungsschwankungen auf das Sensorsignal zu minimieren. Das Modul ermöglicht Druckmessungen im Bereich von ca. 500 Pa . Für den ordnungsgemäßen Betrieb ist der Anschluss an einen Mikrocontroller mit I²C-Schnittstelle, wie z. B. einen Arduino oder Raspberry Pi , erforderlich. Die Versorgungsspannung liegt zwischen 3,3 V und 5 V.
Hauptmerkmale des Sensors
- Mehrstufiger Temperaturkompensationsalgorithmus
- I2C-Digitalausgang
- Hohe Auflösung
Differenzdrucksensor LWLP5000. Aufmerksamkeit!
Um eine hohe Messauflösung und eine lange Lebensdauer des Sensors zu gewährleisten, sollte er in sauberer Luft verwendet werden. Achten Sie darauf, dass kein Wasser in die Sensordüse eindringt, da dies den Sensor beschädigt.
DFRobot Differenzdrucksensor.Der Silikonschlauch ist nicht im Set enthalten und muss separat erworben werden.
Sensoranwendung
- Heimpflegegeräte
- Tragbare medizinische Geräte
- Medizinische Überwachung
- Industrielle Steuerung
- Zentrales Lüftungssystem
Spezifikationen des Differenzdrucksensors
- Betriebsspannung: 3,3 V oder 5 V
- Messbereich: ±500 Pa (±1,5 % FS)
- Stromverbrauch: bis zu 5 mA
- Kommunikation: I2C
- I2C-Adresse: 0x00
- Betriebstemperatur: -40 °C bis 85 °C
- Temperaturkompensationsbereich: -5 °C bis 65 °C
- Abmessungen: 14,5 x 24 mm
- Im Set enthalten:
- Differenzdrucksensor
- 4-poliger Goldstiftstreifen
Modulanschlüsse
| Stift | Beschreibung |
|---|---|
| VCC | Versorgungsspannung 3,3 V oder 5 V. |
| GND | Systemmasse. |
| SCL | I2C-Bus-Taktleitung. |
| SDA | I2C-Bus-Datenleitung. |
