Grove - 10-kΩ-Drehpotentiometer, linearer unterer Anschluss

Index: SEE-04430 EAN: 5903351246989

Lineares Drehpotentiometer 10 kΩ. Er hat einen Schwenkbereich von 300°. Auf der anderen Seite des Knopfes befindet sich ein 4-poliger Grove-Anschluss. Das Kit enthält ein Kabel, das an das Seeedstudio Base Shield v2.0-Overlay angepasst ist.

Grove - 10-kΩ-Drehpotentiometer, linearer unterer Anschluss
3,90 €
3,28 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Seeedstudio

Produktbeschreibung: Grove - 10-kΩ-Drehpotentiometer, linearer unterer Anschluss

Lineares Drehpotentiometer 10 kΩ. Er hat einen Schwenkbereich von 300°. Auf der anderen Seite des Knopfes befindet sich ein 4-poliger Grove-Anschluss. Das Kit enthält ein Kabel, das an das Seeedstudio Base Shield v2.0 -Overlay angepasst ist.

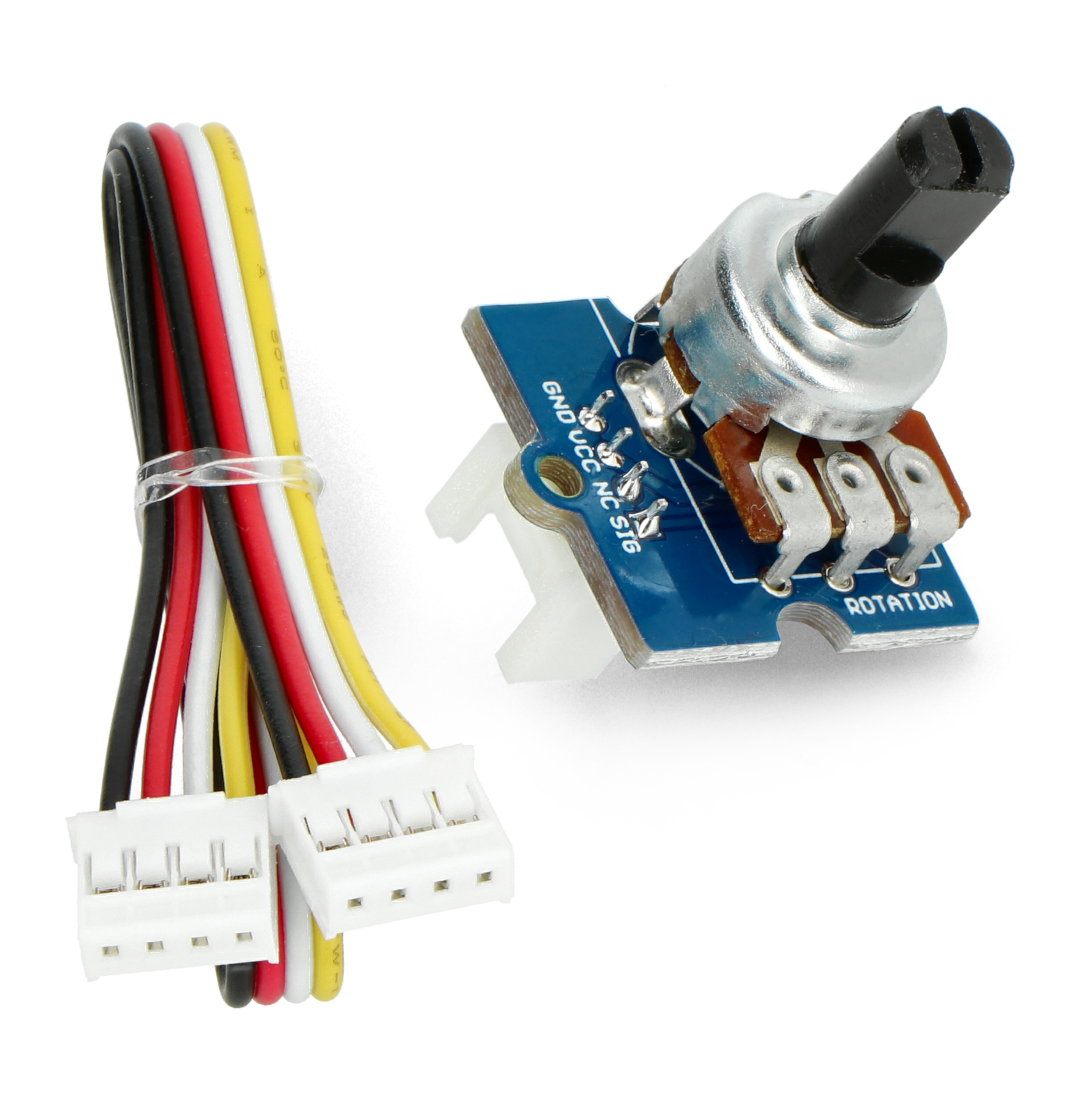

Drehpotentiometer mit Grove-Kabel
Das Modul wird mit einem 4-Pin-Kabel für das Base Shield v2.0 geliefert .

Das Produkt ist mit Arduino und RaspberryPi kompatibel

Der Hersteller stellt eine Bedienungsanleitung sowie Beispiele für Arduino und RaspberryPi zur Verfügung.

Verbindung

Der Sensor kommuniziert analog mit dem Mikrocontroller. Es hat folgende Ausgänge:

Otočný potenciometr - Stifte

Stift Beschreibung
Masse Die Masse des Systems.
VCC Versorgungsspannung von 3,3 V bis 5 V.
NC Nicht verbunden.
SIG Sensorsignal mit einer Spannung von 0 bis 5 V.

Grove ist eine Reihe von Modulen und Sensoren, die mit Base Shield-Abdeckungen kompatibel sind, die mit Arduino und STM32 Nucleo funktionieren.

Potentiometer-Spezifikation

  • Widerstand: 10 kΩ
  • Drehbereich: 300°
  • Lineare Charakteristik
  • Ausgestattet mit einem 4-poligen Grove-Stecker im 2-mm-Raster
  • Abmessungen: 20 x 20 mm

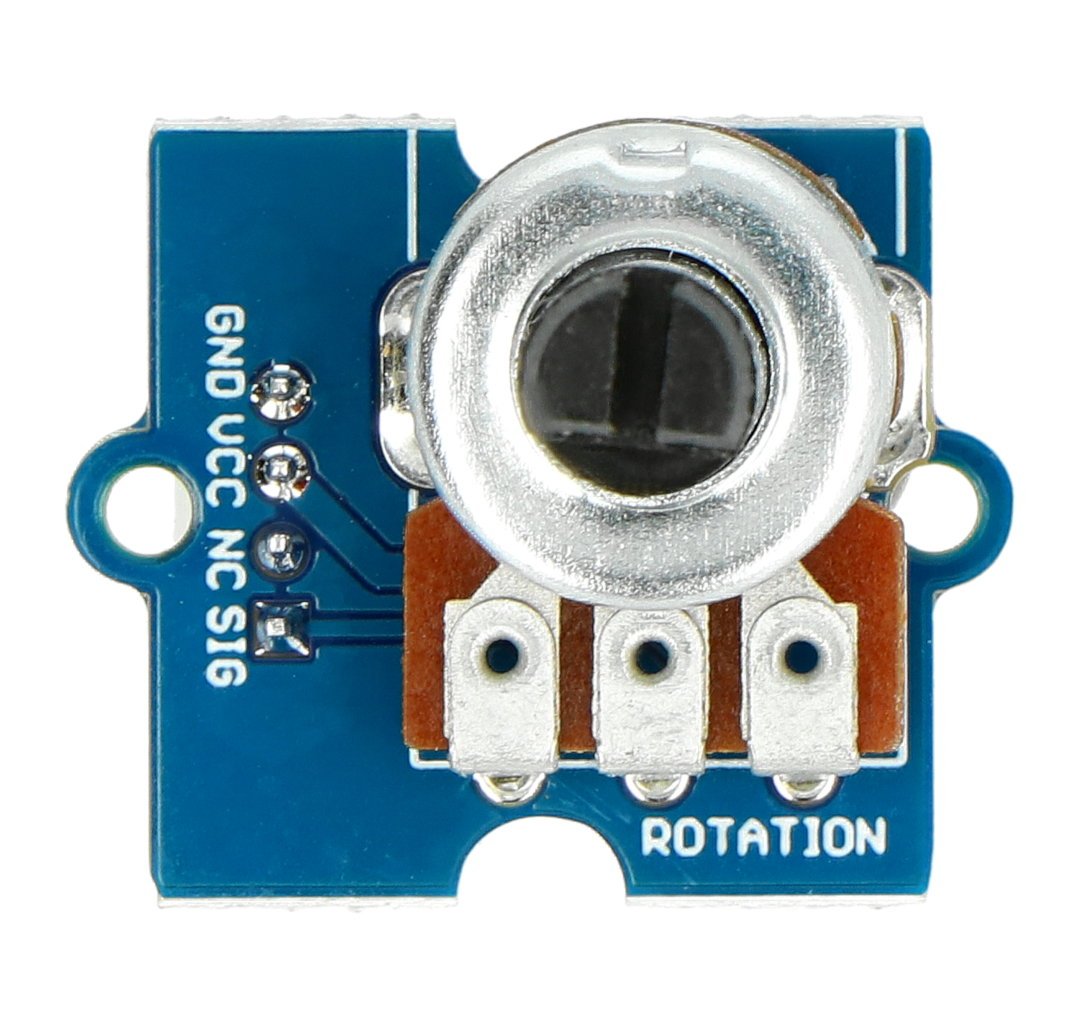

Ein Modul mit einem Drehpotentiometer für das Grove-System

Das Modul ist mit einem 10-kΩ- Potentiometer mit einem Drehbereich von 300 ° und einem 4-poligen Stecker ausgestattet, der mit dem Grove-System kompatibel ist und sich auf der Unterseite der Leiterplatte befindet. Das Modul kann über zwei Befestigungslöcher am Geräteaufbau befestigt werden.

Das Set beinhaltet - neben dem Modul mit Potentiometer - auch ein Verbindungskabel, angepasst an die Arbeit mit dem Seeedstudio Base Shield v2.0 Overlay. Die empfohlene Modulversorgungsspannung liegt im Bereich von 3,3 VDC bis 5 VDC.

Das Funktionsprinzip und der Programmdienst des Moduls

Das vorgestellte Drehpotentiometer arbeitet als manuell einstellbarer Spannungsteiler, wodurch der Ausgang des Moduls mit einer konstanten Spannung mit einem drehwinkelproportionalen Wert (lineare Kennlinie) zur Verfügung steht.

Grove-Modul - 10-kΩ-Drehpotentiometer mit linearem Bodenanschluss funktioniert nahtlos mit Eingängen von Analog-Digital-Wandlern, die in Mikrocontroller von Arduino- und STM32-Nucleo-Boards eingebaut sind. Um die Spannung am Ausgang des Moduls auszulesen, reicht es aus, den Wert aus dem ADC-Ausgangsregister zu nehmen und ihn dann durch die Wandlerauflösung (z. B. 1024 für einen 10-Bit-Wandler) zu dividieren und diesen Bruch mit dem Wert von zu multiplizieren die Versorgungsspannung.

Modul - Typ Potentiometer
PAKETBREITE 8.5 cm
PAKETHÖHE 2 cm
PAKETTIEFE 14 cm
PAKETGEWICHT 0.011 kg
