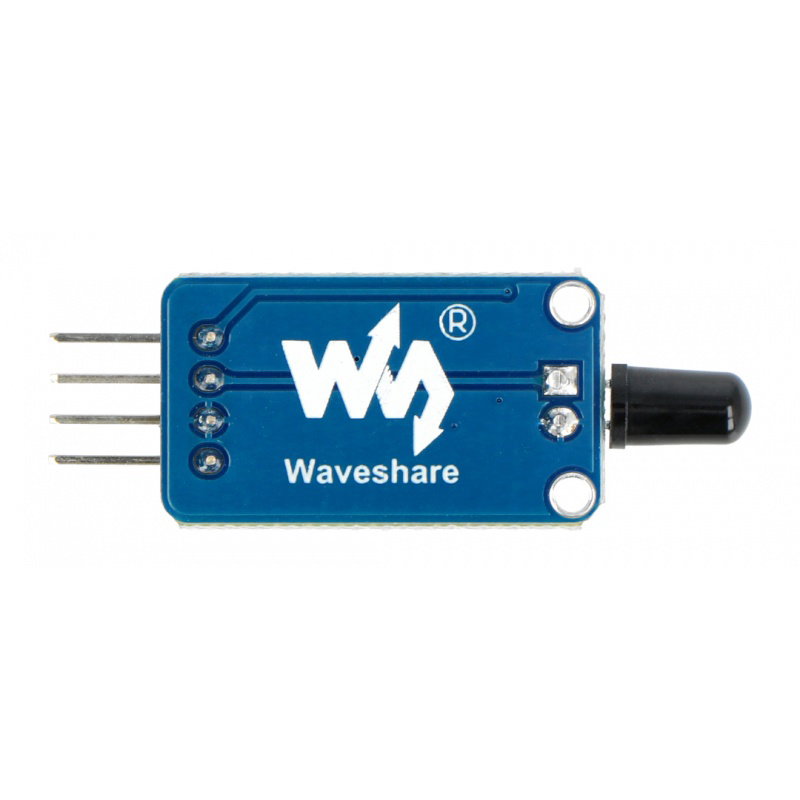

Flammensensor 760-1100 nm - analog - Waveshare 9521

Index: WSR-04461 EAN: 5904422373993

Ein Sensor zur Branderkennung. Es wird mit einer Spannung von 3,3 V bis 5,3 V versorgt. Der Bereich der erfassten Welle: von 760 nm bis 1100 nm. Der Ausgang ist eine analoge Spannung und ein digitales Signal. Das Gerät arbeitet bei Temperaturen von -25 °C bis 85 °C.

Flammensensor 760-1100 nm - analog - Waveshare 9521
3,00 €
2,52 € zzgl. MwSt.
Lieferung 10 pcs geplant für 2024-03-22
Warten auf Lieferung
PayPal Bezahlung
Hersteller: Waveshare
Compatibility: Arduino

Produktbeschreibung: Flammensensor 760-1100nm - analog

Ein Sensor zur Branderkennung. Es wird mit einer Spannung von 3,3 V bis 5,3 V versorgt. Der Bereich der erfassten Welle: von 760 bis 1100 nm. Der Ausgang ist eine analoge Spannung und ein digitales Signal, das seinen Zustand ändert, nachdem es die durch das Potentiometer eingestellte Schwelle überschritten hat. Das Gerät arbeitet bei Temperaturen von -25 °C bis 85 °C.

Das Modul erkennt zwar Feuer, verfügt aber selbst nicht über einen Brandschutz. Halten Sie daher Abstand zum Feuer, um Schäden an der Platte zu vermeiden.

Czujnik płomieni z przewodem

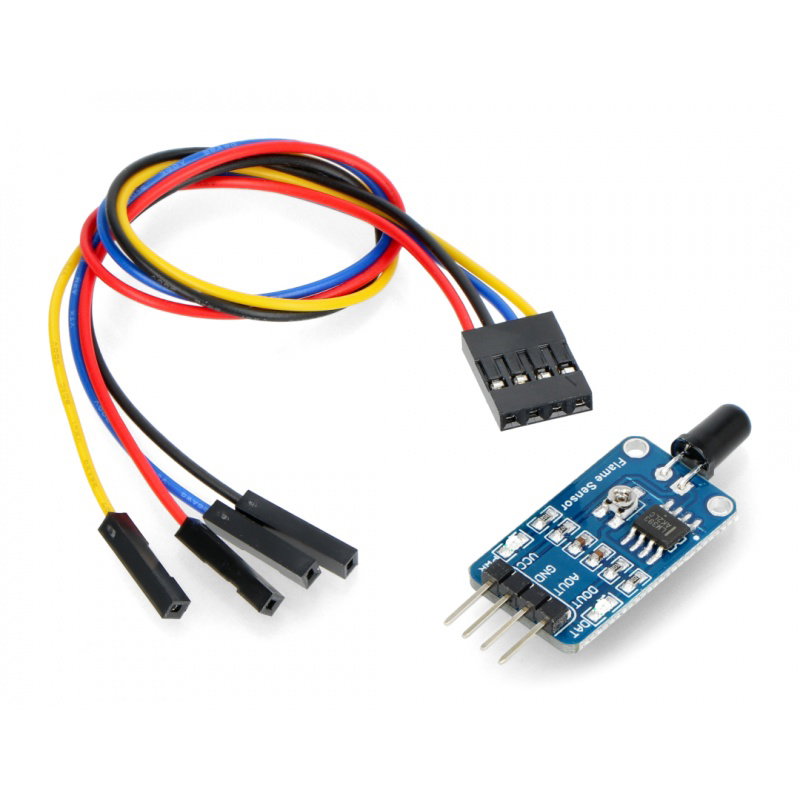

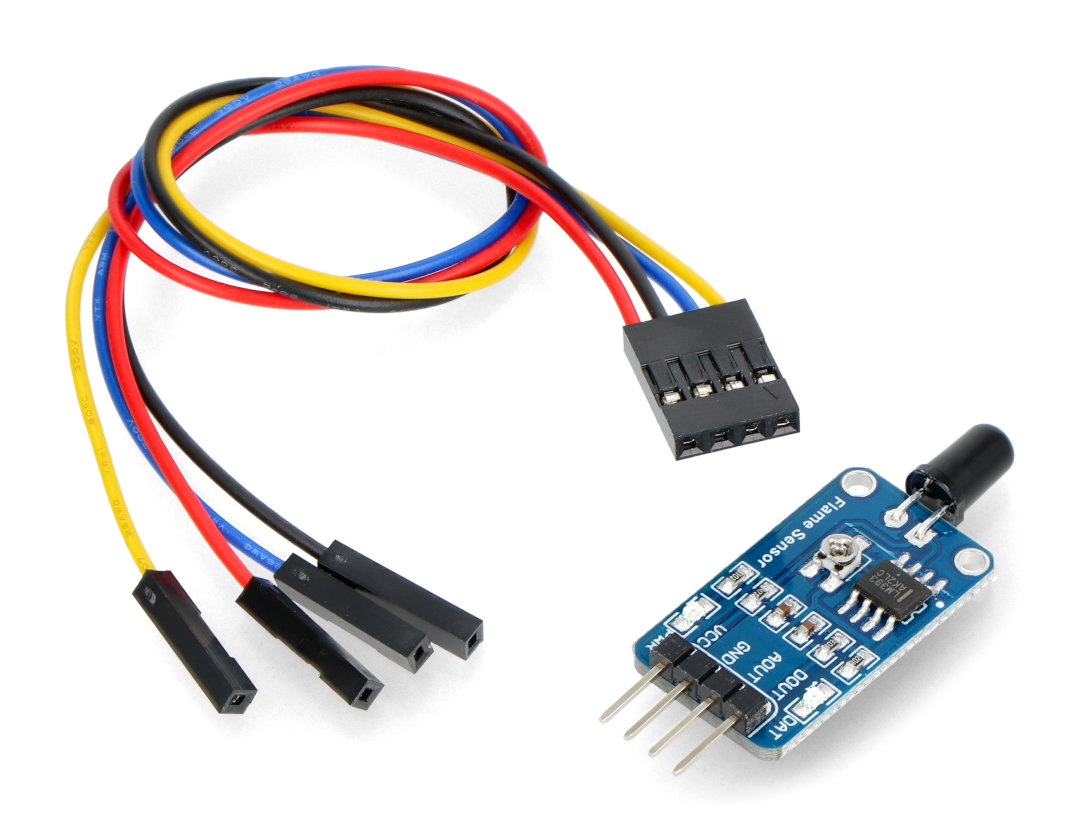

Dem Modul liegt ein Anschlusskabel mit Buchsenklemmen bei.

Sensorunterstützung

Der Sensor hat einen Analogausgang, der mit dem Pin des A/C-Wandlers (Analogeingang in Arduino ) verbunden werden sollte. Es hat auch einen digitalen Ausgang, dessen Empfindlichkeitsstufe mit dem eingebauten Potentiometer eingestellt werden kann.

Czujnik płomieni

Stift Beschreibung
VCC Versorgungsspannung von 2 V bis 5 V.
Masse Die Masse des Systems.
AUS Analogausgang mit einer Spannung, die proportional zur Branderkennungsstufe ist.
AUS Digitalausgang, dessen Empfindlichkeit durch das Potentiometer eingestellt wird.

Das Produkt ist mit Arduino kompatibel

Der Hersteller hat eine Bedienungsanleitung mit einem Beispielprogramm für Arduino und STM32 vorbereitet.

Spezifikation des Flammenfühlers

  • Versorgungsspannung: von 3,3 V bis 5,3 V

  • Erkannter Wellenbereich: von 760 bis 1100 nm
  • Erfassungswinkel: 0 bis 60 °
  • Arbeitstemperatur: -25 bis 85 °C
  • Modulabmessungen: 27,3 x 15,4 mm

Infrarot-Flammensensor - Waveshare 9521

Ein kleines Modul des optischen Flammensensors von Waveshare, das für den Betrieb mit jedem Mikrocontroller ausgelegt ist und mit einer Spannung von 3,3 V bis 5 V versorgt wird. Der Betrieb des Sensors basiert auf der Erkennung von Infrarotstrahlung im Bereich von 760 nm bis 1100 nm nm, erzeugt durch erhitzte Luftmassen, die bei Verbrennungsprozessen entstehen.

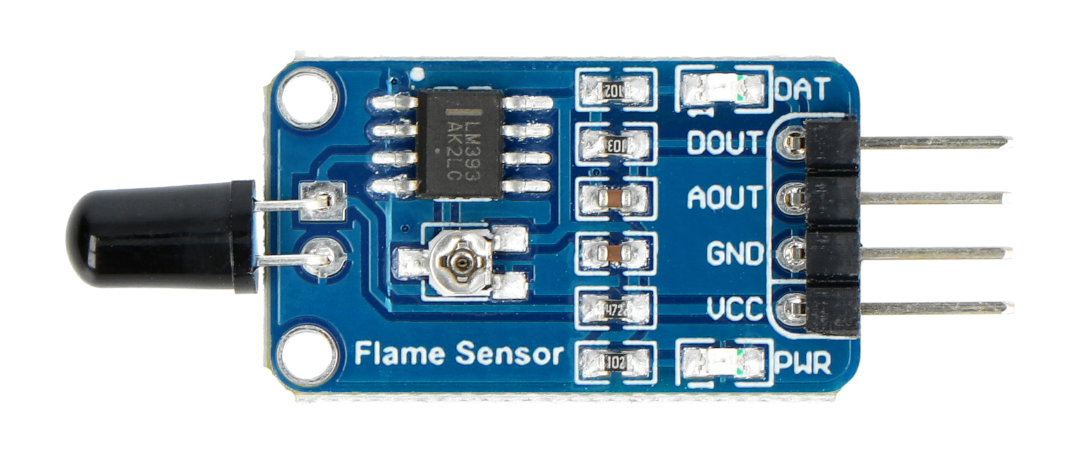

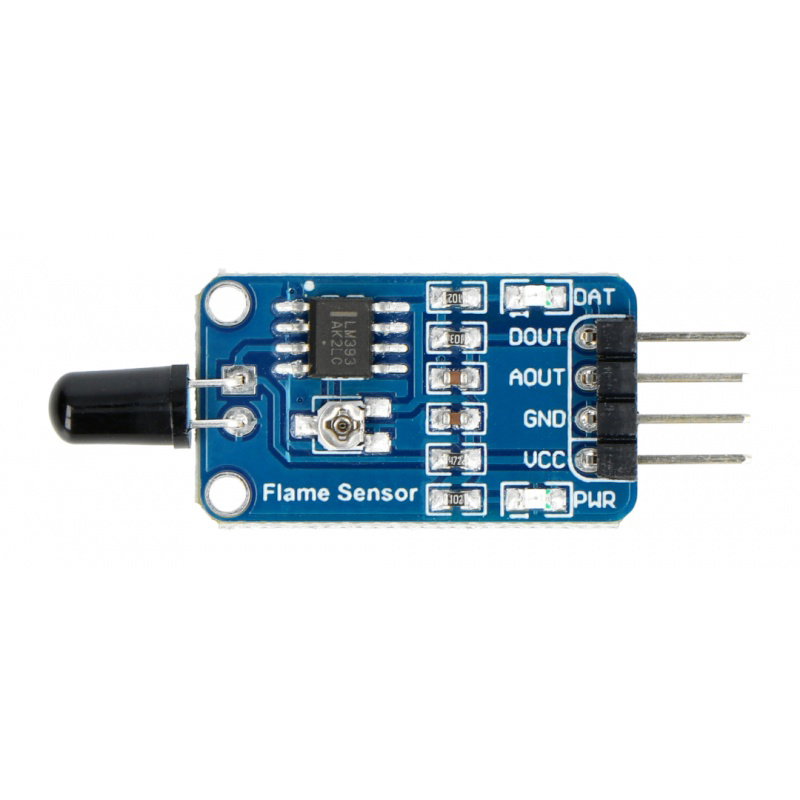

Der vorgestellte Flammensensor hat zwei Ausgänge - analog (direkt zu den Ausgängen des Spannungsteilers geführt, der den Fotodetektor enthält) und digital (vom Komparator LM393 mit einstellbarer Schwelle über ein Potentiometer bereitgestellt). Die Änderung des Ausgangszustandes wird zusätzlich durch die eingebaute LED-Diode angezeigt.

Mögliche Anwendungen des Flammenmelders

Flammensensor 760-1100 nm - analog - Waveshare 9521 ist ein hervorragendes Beispiel für die Verwendung von Fotodetektoren, die im Infrarotband mit Arduino, STM32 und anderen Platinen arbeiten. Es ermöglicht, nicht nur die Flamme selbst, sondern auch andere Quellen von IR-Strahlung zu erkennen, deren spektraler Emissionspeak innerhalb der spektralen Empfindlichkeit des Detektors liegt.

Es sollte daran erinnert werden, dass der Sensor nicht als Element von Warnsystemen verwendet werden sollte, deren Reaktion beispielsweise von einer Evakuierungsaktion oder dem Anruf von Rettungsdiensten abhängt. Für solche Anwendungen empfehlen wir spezielle Brand- und/oder Rauchmelder, die in unserem Angebot erhältlich sind und über die erforderlichen Zulassungen und Sicherheitszertifikate verfügen, die durch strenge Labortests bestätigt werden.

Schnittstelle Analog
Modul - Temperatur bis 85 ° C
Modul - Temperatur von -25 ° C
Modul - Dienst Modul
Prüfen 4
PAKETBREITE 7 cm
PAKETHÖHE 0.3 cm
PAKETTIEFE 8.5 cm
PAKETGEWICHT 0.009 kg
