Produktbeschreibung: Solarenergie-Managementmodul für 6V-24V-Solarpanel – Waveshare 16120
Ein Energiemanagementmodul, das für die Verwendung mit einem Solarmodul im Bereich von 6 V bis 24 V ausgelegt ist. Es kann verwendet werden, um einen 3,7-V-Li-Ionen-Akku über ein Solarpanel oder über eine externe USB -Quelle aufzuladen. Das Modul wurde mit den notwendigen Sicherheitsvorkehrungen ausgestattet, die auch Stabilität und hohe Arbeitseffizienz gewährleisten. Es dient der Versorgung von Solaranlagen oder Umweltschutzprojekten .
Solarenergie-Managementmodul für ein 6V-24V-Solarmodul – Waveshare 16120.
Der Hersteller stellt eine Produkt-Wiki-Seite zur Verfügung, die eine ausführliche Bedienungsanleitung enthält, die den Einstieg in die Arbeit mit dem Energiemanagement-Modul erheblich erleichtert.

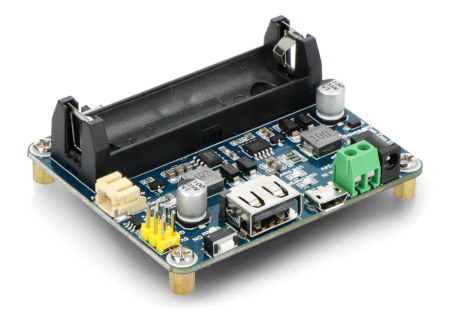

Modul mit eingebautem Elektrolytkondensator.
Besonderheiten des Energiemanagementmoduls
- Unterstützt die MPPT-Funktion (Maximum Power Point Tracking), die die Effizienz des Solarmoduls maximiert
- Unterstützung für das Aufladen des Akkus über ein Solarpanel oder einen microUSB-Anschluss
- Das Modul ist für den Betrieb mit einem Solarpanel von 6 V bis 24 V ausgelegt
- Eingebauter MPPT SET-Schalter, mit dem es möglich ist, die Ladeeffizienz zu verbessern
- Eingebauter Aluminium-Elektrolytkondensator mit hoher Kapazität und SMD-Keramikkondensator, der die Welligkeit reduziert und die Ladestabilität gewährleistet
- LED-Anzeigen zur Überwachung des Betriebszustands
- Eine Reihe von Schutzfunktionen, einschließlich Schutz gegen Überladung und Entladung oder Schutz gegen Verpolung
Anordnung der Elemente auf dem Modul
1. Solarpanel-Ladeeingang: geladen durch Solarpanel, DC-Buchse oder Schraubklemme
2. USB -Ladeeingang: Laden über USB-Anschluss, schließen Sie die 5-V-Stromversorgung über den Micro-USB-Anschluss an
3. Ausgangsleistung: USB-Anschluss: 5 V/1 A. Ausgangsstecker: 5 V/1 A oder 3,3 V/1 A
4. Zellenbuchse: Zum Anschließen einer Li-Ion-Batterie mit 3,7 V über den PH2.0-Anschluss oder durch direktes Einstecken in die 14500-Buchse
5. CS8501: USB-Power-Management-Chip, wiederaufladbar über USB und 5V / 1A
6. CN3791: Solarenergie-Management-Chip zum Aufladen von Solarmodulen und Abwärtseingang
7. Lithiumbatterie-Schutzsystem: Überladungs-/Überentladungsschutz
8. Batterieschalter
9. MPPTSET-Schalter (Unterseite): Unterstützte Pegel: 6 V / 9 V / 12 V / 18 V / 24 V
10. BOOT-Taste
11. Batteriekapazitätsanzeigen
12. USB-Ladeanzeigen:
USB Charge: Leuchtet während des Ladevorgangs auf
USB Done: Leuchtet, wenn die Zelle über USB vollständig aufgeladen ist
13. Solarpanel - Ladeanzeigen:
Solarladung: Leuchtet während des Ladevorgangs auf
Solar Done: Leuchtet auf, wenn die Zelle durch das Solarmodul vollständig aufgeladen ist
Solarwarnung: leuchtet, wenn die Verbindung vertauscht ist
14. Batteriewarnung: Leuchtet auf, wenn die Batterie verkehrt herum angeschlossen ist
15. Ausgangsleistungsanzeige: 5 V / 1 A Ausgang

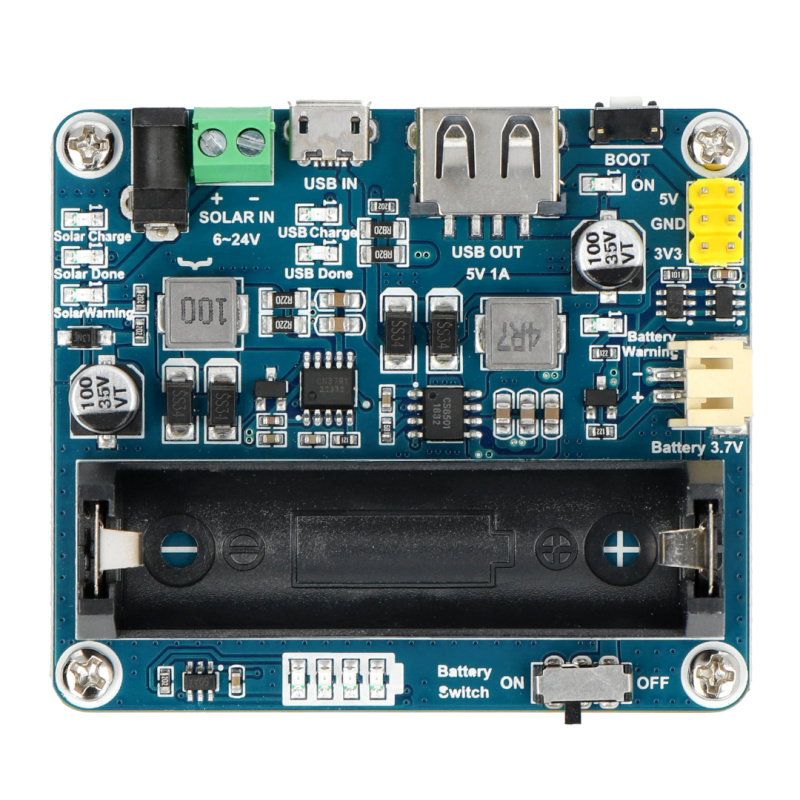

Verteilung der Elemente auf dem Verwaltungsmodul.
Warnung!
Legen Sie keine nicht wiederaufladbaren Batterien in das Batteriefach ein. Der Versuch, die falschen Zellen, einschließlich Einwegbatterien, zu laden, kann schwerwiegende Folgen haben – einschließlich irreversibler Schäden am Modul und Explosion.

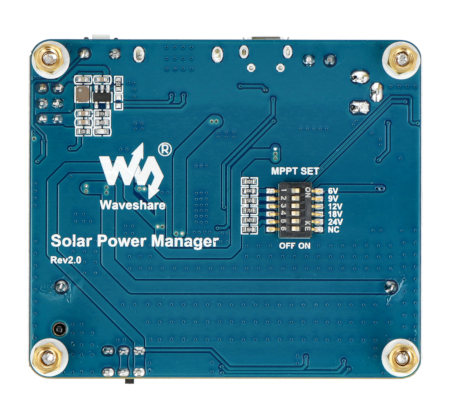

Solar Power Manager von Waveshare.
Technische Spezifikationen
- Typ: Solarenergiemanagementmodul für Solarpanel
- Eingangsspannung des Solarmoduls (SOLAR IN): 6 V bis 24 V
- MicroUSB-Eingangsspannung (USB IN): 5 V / 1 A
- Batterieparameter: 3,7 V 14500 Li-Ionen-Batterie
- Ausgangsspannung: 5V / 1A, 3,3 V / 1 A
- Ladeschlussspannung: 4,2 V ± 1 ％
- Überentladungsschutzspannung: 2,9 V ± 1 ％
- Ladeeffizienz des Solarmoduls: ca. 78 %
- USB-Ladeeffizienz: ca. 82 %
- 3,7-V-Akkuladeleistung: ca. 86 %
- Maximaler Ruhestrom: <2 ma="" li="">
- Arbeitstemperatur: -40 °C bis 85 °C
- Modulabmessungen: 65,2 mm x 56,2 mm x 22,9 mm
